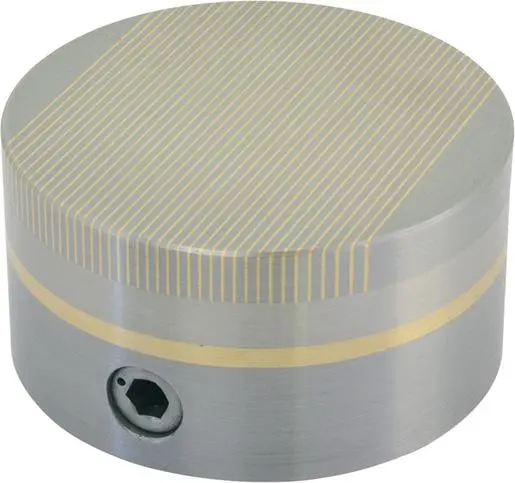

Magnetické kulaté sklíčid lo permanentní magnety RN F 10 FLAIG

• Systém neodymových magnetů, ocelové tělo
• Max. rozteč pólů [mm]: 1,5 +0,5
• Přídržný výkon [N.cm^-2]: 80
• Výška magnetického pole [mm]: 4
• Limit opotřebení pólové desky [mm]: 4
• Posuvný přepínač: MAG-ENT-MAG 135°

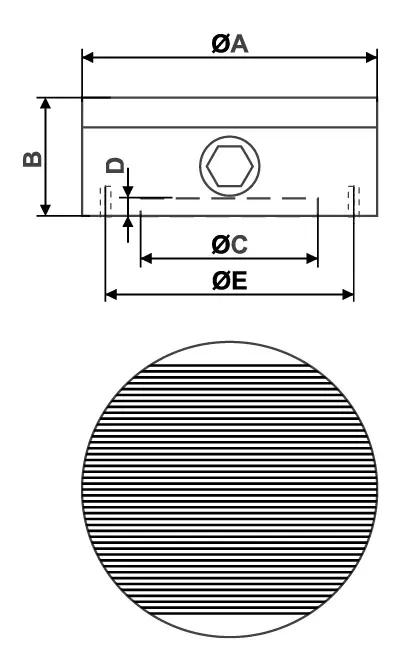

• Průměr (A) [mm]: 100
• Výška (B) [mm]: 50
• Průměr (C) [mm]: 60
• Hloubka (D) [mm]: 4
• Průměr roztečné kružnice (E) [mm]: 85
• Otvory: 4x M8
• Povolené otáčky [U.min^-1]: max. 1 500

Kruhová upínací deska RNF s permanentním magnetem

• Provedení:
  • Systém neodymových magnetů v ocelové kulaté magnetické desce
  • Magnetickou sílu lze plynule regulovat
  • V horní ploše jsou integrované koncentrické (soustředné) drážky, které usnadňují vyrovnání obrobku
  • Kromě toho lze do upínací plochy vyvrtat středicí otvor
  • Horní desku lze obrábět až do hloubky 4 mm bez jakýchkoliv negativních následků
• Použití:
  K upínání malých a tenkých obrobků pro soustružení lze s výhodou používat permanentní magnetické kruhové sklíčidlo typu RNF se systémem neodymových magnetů a nízkou výškou
