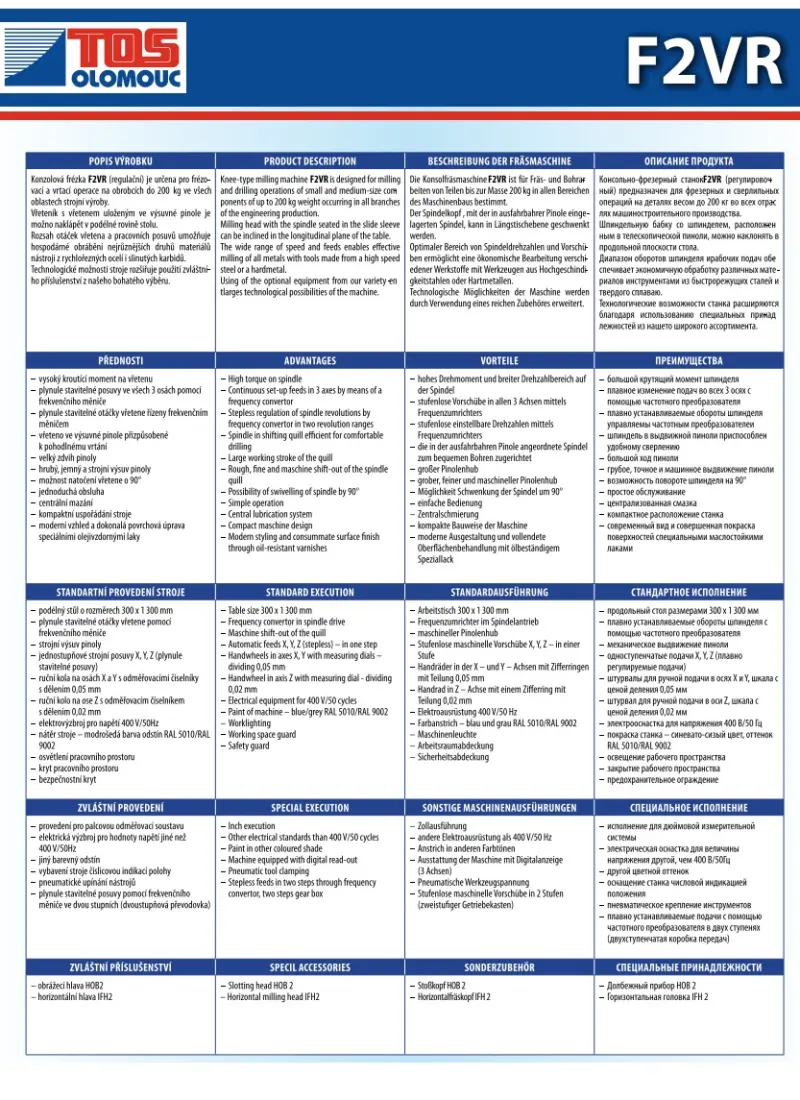

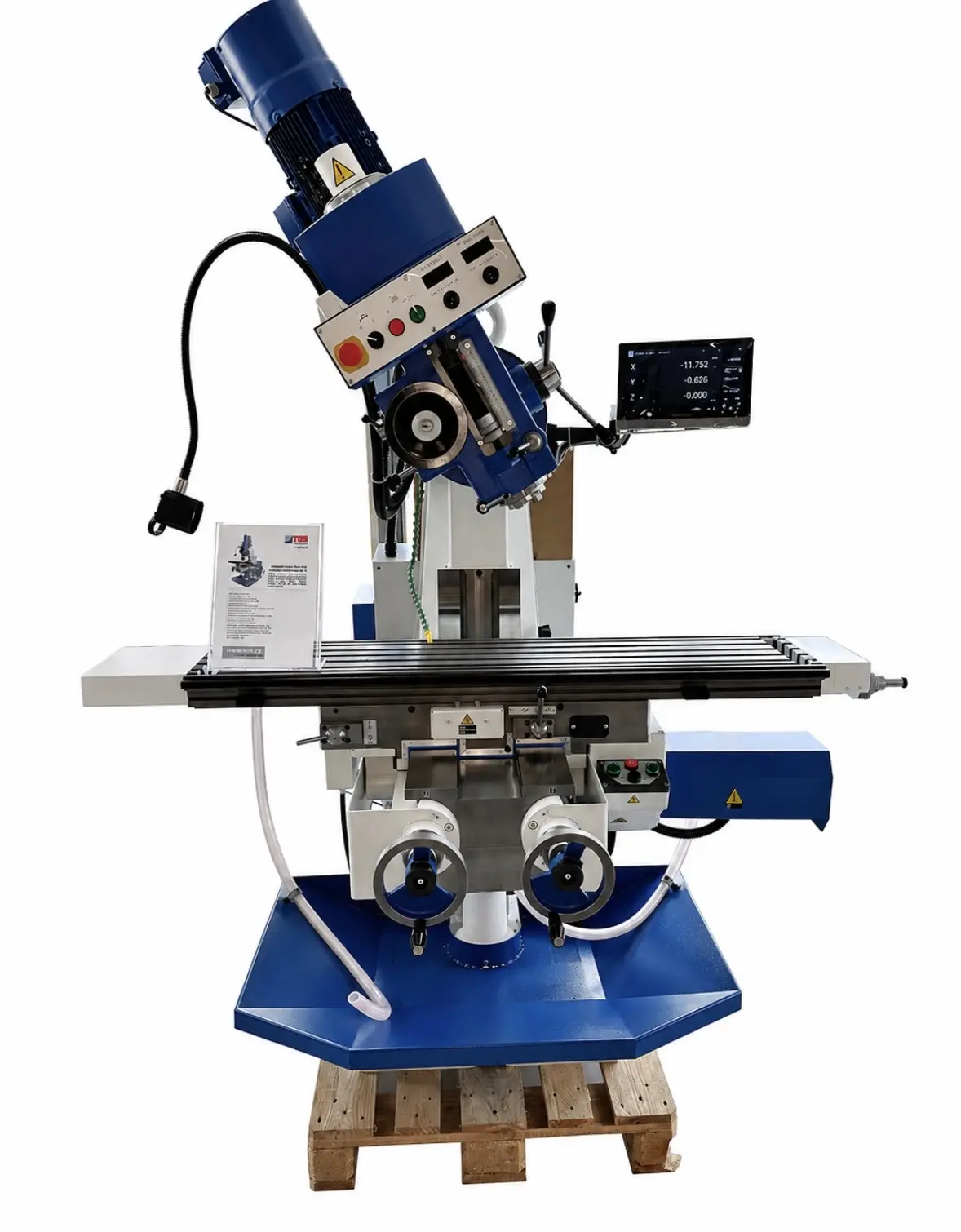

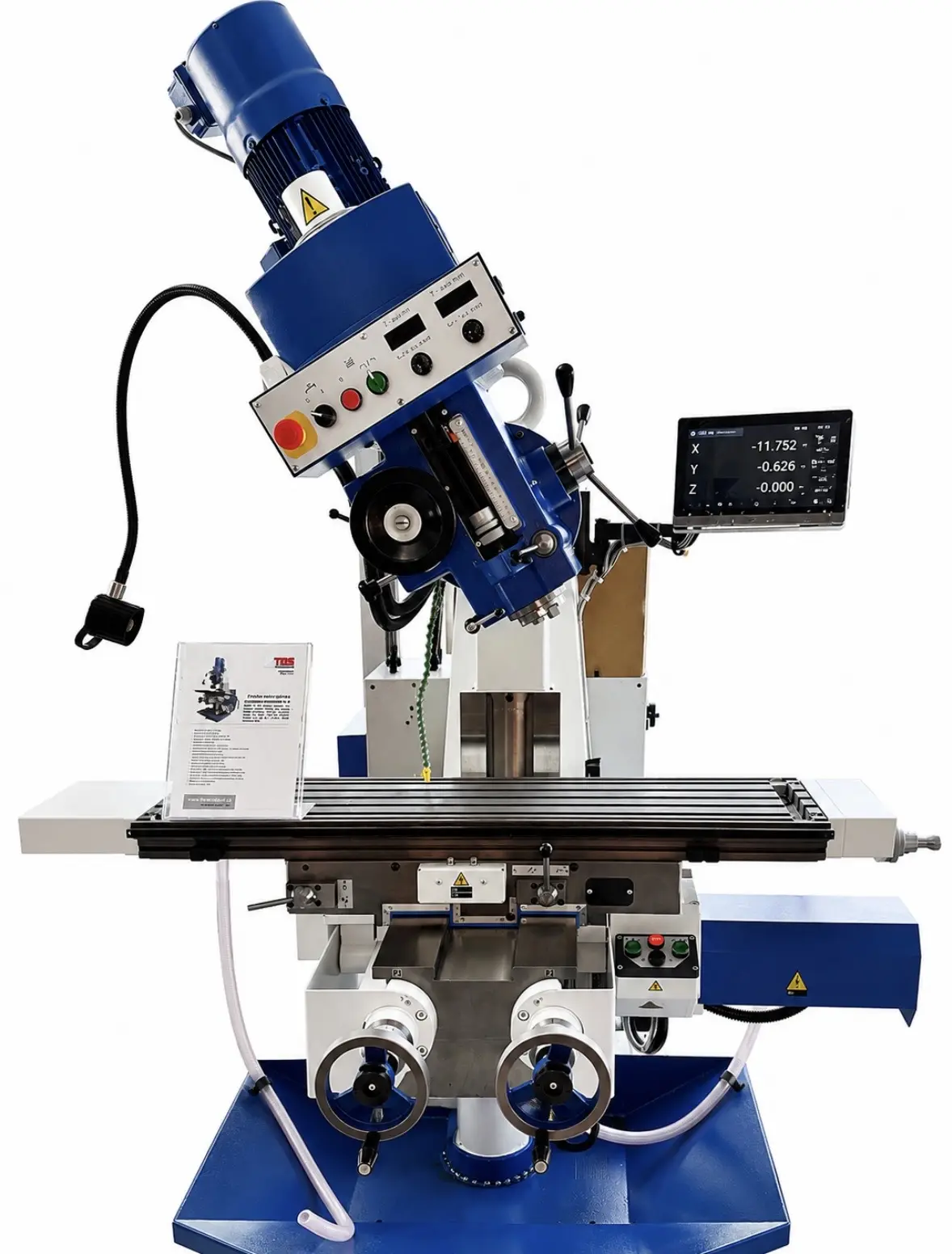

Konzolová frézka TOS F2V-R s digitálním odměřováním 3 os (TOSF2VR)

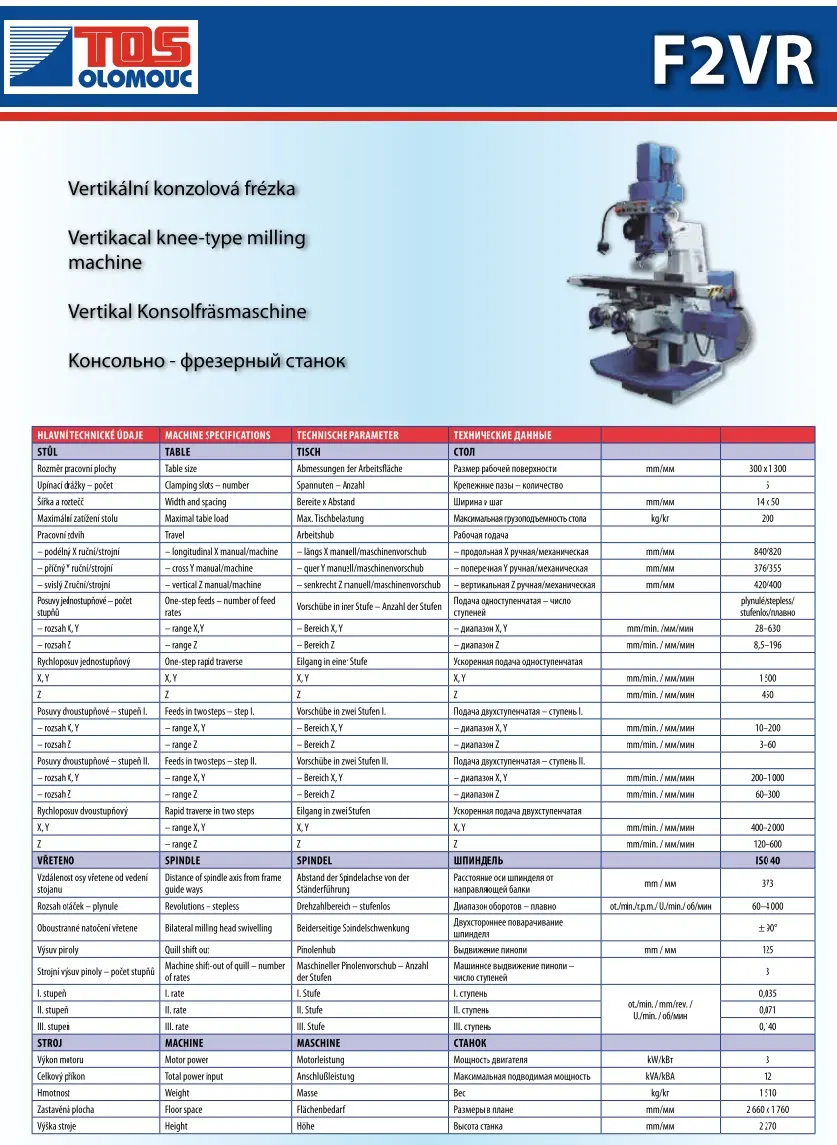

• Celkový příkon [W]: 12 000
• Výkon motoru [W]: 3 000
• Napájecí napětí [V] / [Hz]: 400 / 50
• Otáčky (plynule) [U.min^-1]: 60 ÷ 4 000
• Kužel vřetena: ISO 40
• Vzdálenost vřetena od stolu [mm]: -
• Vzdálenost osy vřetena od stojanu - vyložení [mm]: 373
• Náklon otočné hlavy [°]: ±90
• Zdvih pinoly vřetena [mm]: 125
• Strojní výsuv pinoly [mm.ot^-1]: (3) 0,035 / 0,071 / 0,140
• Velikost „T“ drážky (5x) [mm]: 14
• Rozměry stolu [mm]: 1 300 x 300
• Maximální zatížení stolu [kg]: 200
• Posuv stolu - příčný Y (ruční/strojní) [mm]: 376 / 355
• Posuv stolu - podélný X (ruční/strojní) [mm]: 840 / 820
• Posuv stolu - svislý Z (ruční/strojní) [mm]: 420 / 400
• Strojní posuv
  Jednostupňový:
  • Příčný Y (plynule) [mm.min^-1]: 28 ÷ 630
  • Podélný X (plynule) [mm.min^-1]: 28 ÷ 630
  • Svislý Z (plynule) [mm.min^-1]: 8,5 ÷ 196
  Dvoustupňový I. / II.:
  • Příčný Y [mm.min^-1]: 10 ÷ 200 / 200 ÷ 1 000
  • Podélný X [mm.min^-1]: 10 ÷ 200 / 200 ÷ 1 000
  • Svislý Z [mm.min^-1]: 3 ÷ 60 / 60 ÷ 300
• Rychloposuv
  Jednostupňový:
  • Příčný Y [mm.min^-1]: 1 500
  • Podélný X [mm.min^-1]: 1 500
  • Svislý Z [mm.min^-1]: 450
  Dvoustupňový I. / II.:
  • Příčný Y [mm.min^-1]: 400 / 2 000
  • Podélný X [mm.min^-1]: 400 / 2 000
  • Svislý Z [mm.min^-1]: 120 / 600
• Rozměry stroje (d x š x v) [mm]: 2 660 x 1 760 x 2 270
• Hmotnost [kg]: 1 550

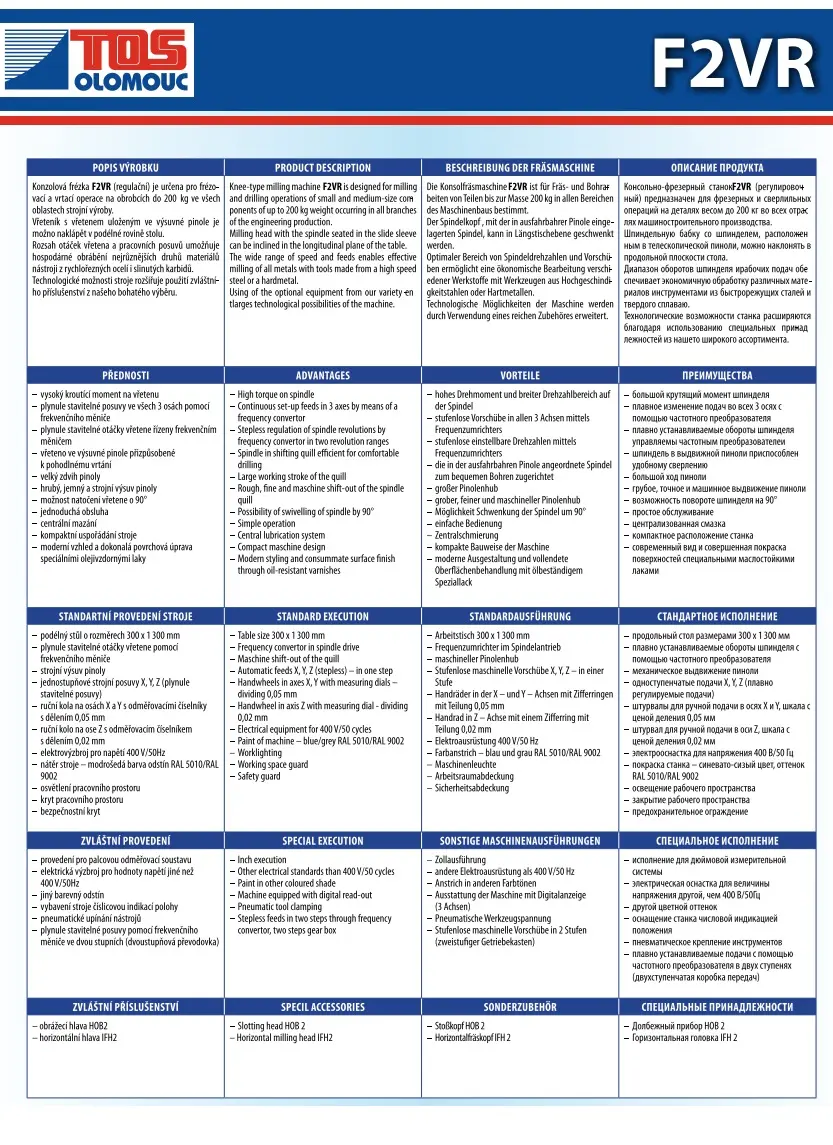

Konzolová frézka TOS F2V-R

Vertikální konzolová frézka TOS F2VR je víceúčelový stroj určený pro provádění širokého rozsahu frézovacích, vrtacích a vyvrtávacích operací na malých a středních obrobcích (hmotnost do 200 kg) ve všech oborech strojírenské výroby.

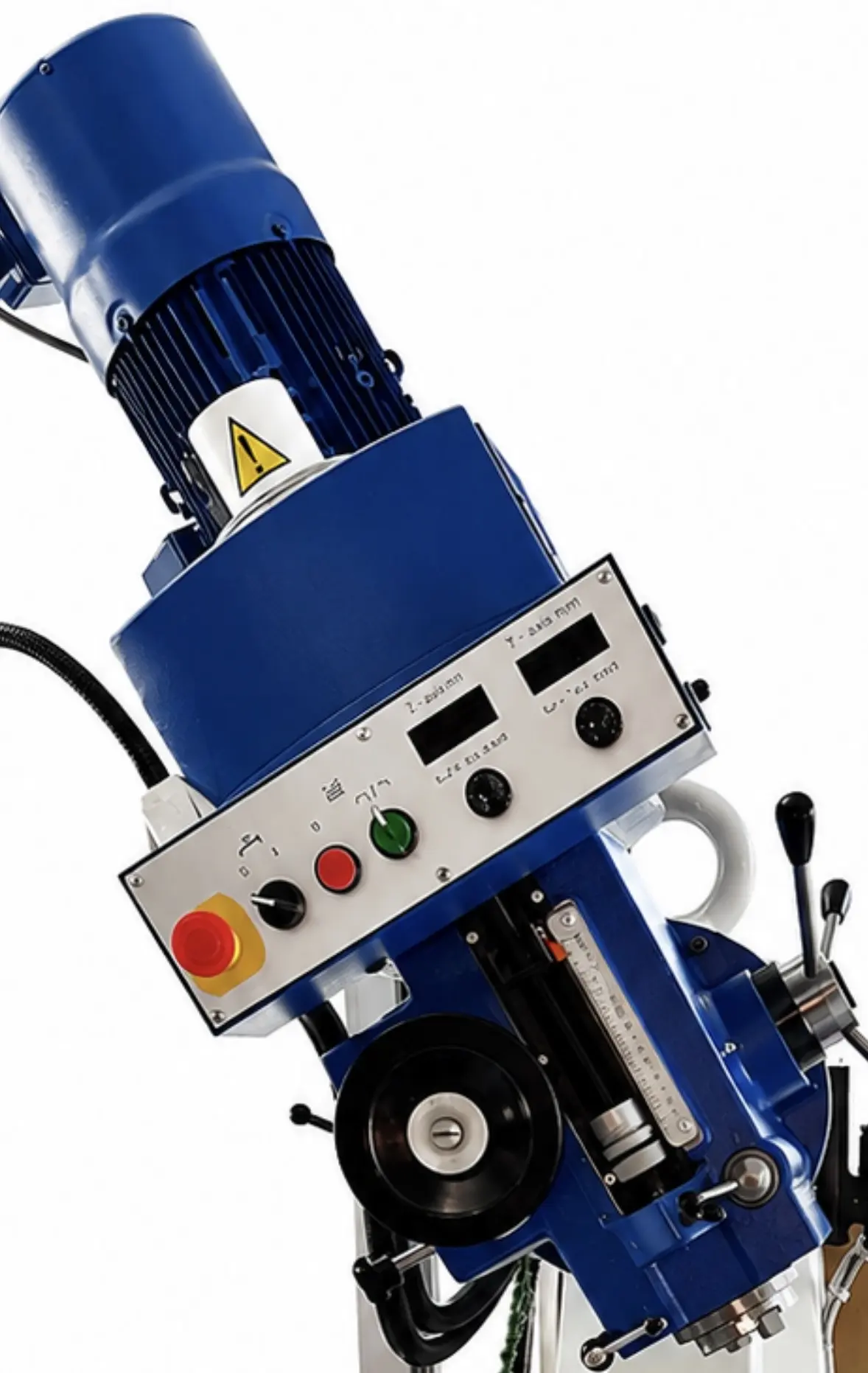

• Vřeteno je uloženo ve vřetenové hlavě ve výsuvné pinole, hlava je polohovatelná v rovině kolmé k upínací ploše stolu
• Rozsah plynule regulovatelných otáček vřetena a pracovních posuvů umožňuje hospodárné obrábění nejrůznějších druhů materiálů nástroji z rychlořezných ocelí, slinutých karbidů i z moderních tvrdokovových materiálů
• Technologické možnosti stroje rozšiřuje použití zvláštního příslušenství z bohatého výběru
• Vysoký krouticí moment na vřetenu
• Plynule stavitelné posuvy ve všech 3 osách pomocí frekvenčního měniče
• Plynule stavitelné otáčky vřetene pomocí frekvenčního měniče
• Vřeteno ve výsuvné pinole je přizpůsobené k pohodlnému vrtání
• Velký zdvih pinoly
• Kalené vodící plochy
• Hrubý, jemný a strojní výsuv pinoly
• Možnost horizontálních prací při natočení vřetene o 90°
• Jednoduché ovládání stroje z místa obsluhy
• Centrální mazání
• Kompaktní uspořádání stroje
• Moderní vzhled a dokonalá povrchová úprava speciálními olejivzdornými laky

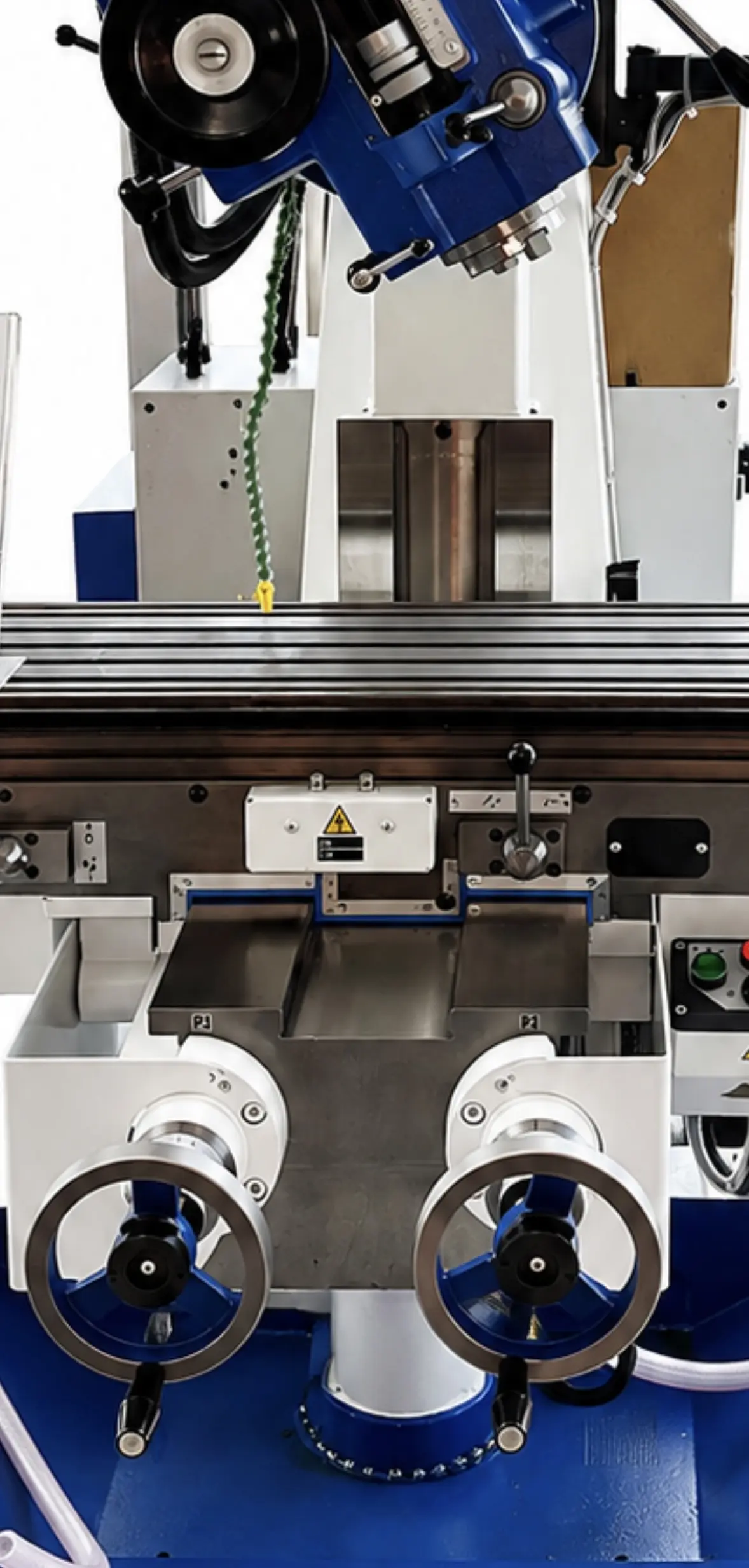

• Podélný stůl o rozměrech 300 × 1300 mm
• Strojní výsuv pinoly
• Jednostupňové strojní posuvy X,Y,Z (plynule stavitelné posuvy)
• Ruční kola na osách X a Y s odměřovacími číselníky s dělením 0,05 mm
• Ruční kolo na ose Z s odměřovacím číselníkem s dělením 0,02 mm
• Elektrovýzbroj pro napětí 400 V/50Hz
• Nátěr stroje - modrošedá barva odstín RAL 5010/RAL 9002
• Osvětlení pracovního prostoru
• Kryt pracovního prostoru
• Bezpečnostní kryt
• Stroj splňuje požadavky pro označení CE

Součásti dodávky frézky TOS

• Číslicová indikace polohy Heidenhein ND 5023
• Pružné ustavovací položky
• Transportní ližiny
• Ochranný igelitový obal
