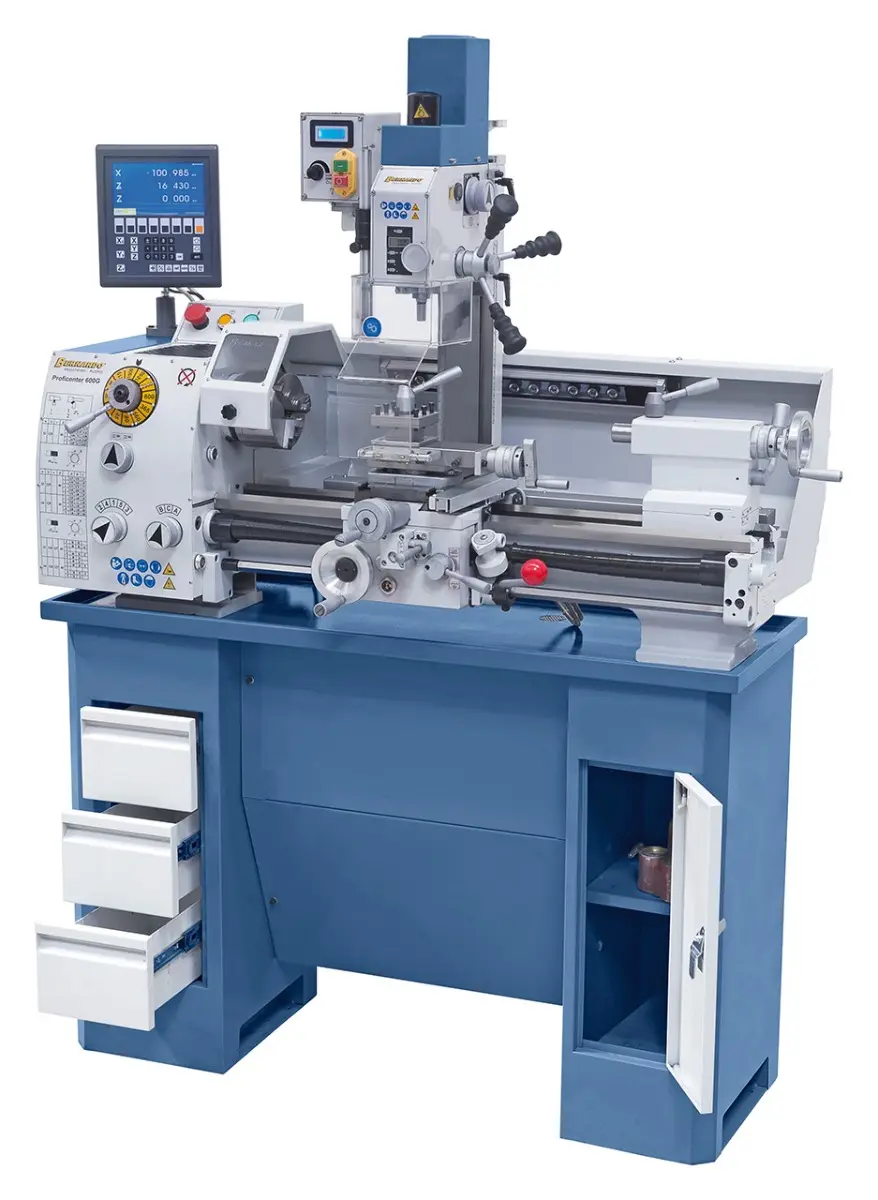

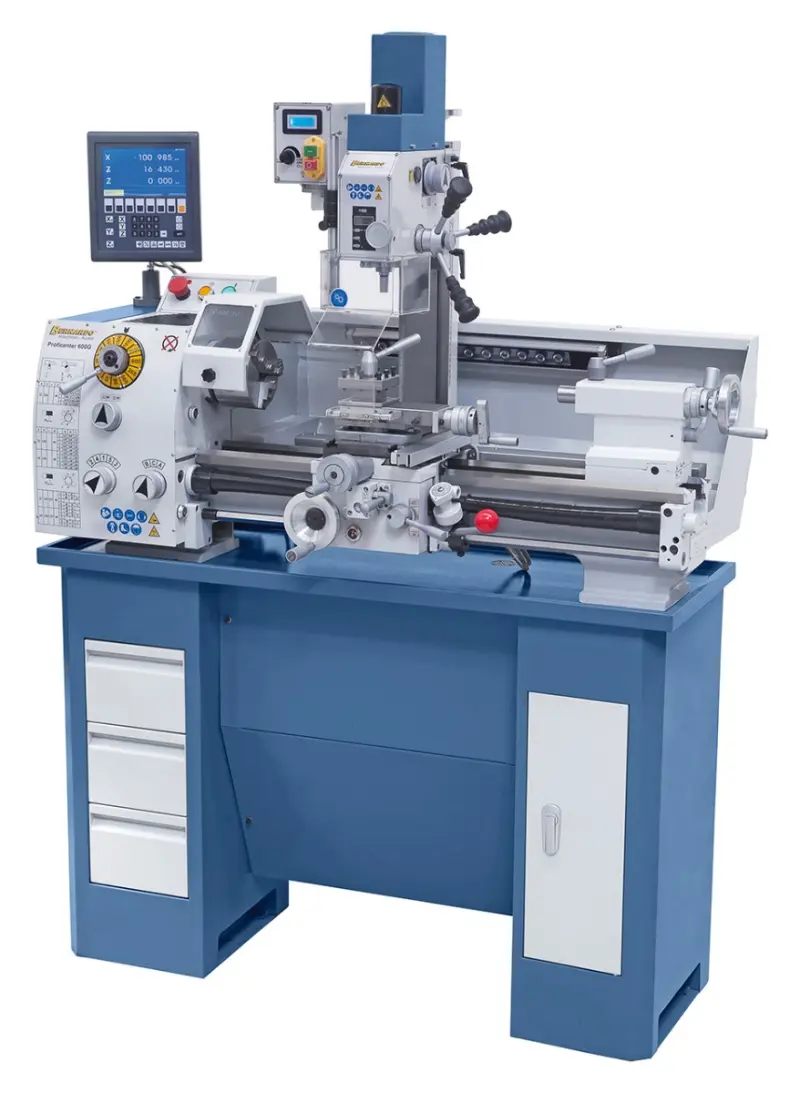

Obráběcí soustruh Bernardo Proficenter 600 G (400 V) (BER031230)

Soustruh

• Motor - výkon S₁ 100% [W]: 750
• Motor - výkon S₆ 40% [W]: 1 000
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 600
• Výška hrotů [mm]: 140
• Točný průměr nad ložem [mm]: 280
• Šířka lože [mm]: 150
• Průchod vřetena [mm]: 26
• Kužel vřetene: MK4
• Rozsah otáček (12) [U.min^-1]:45 ÷ 2 000
• Rozsah posuvu - podélný [mm.ot^-1]: 0,044 ÷ 0,437
• Rozsah posuvu - příčný [mm.ot^-1]: 0,022 ÷ 0,218
• Metrický závit [mm]: (30) 0,25 ÷ 5
• Palcový závit [TPI]: (20) 6 ÷ 96
• Posuv pinoly [mm]: 110
• Kužel pinoly: MK 2

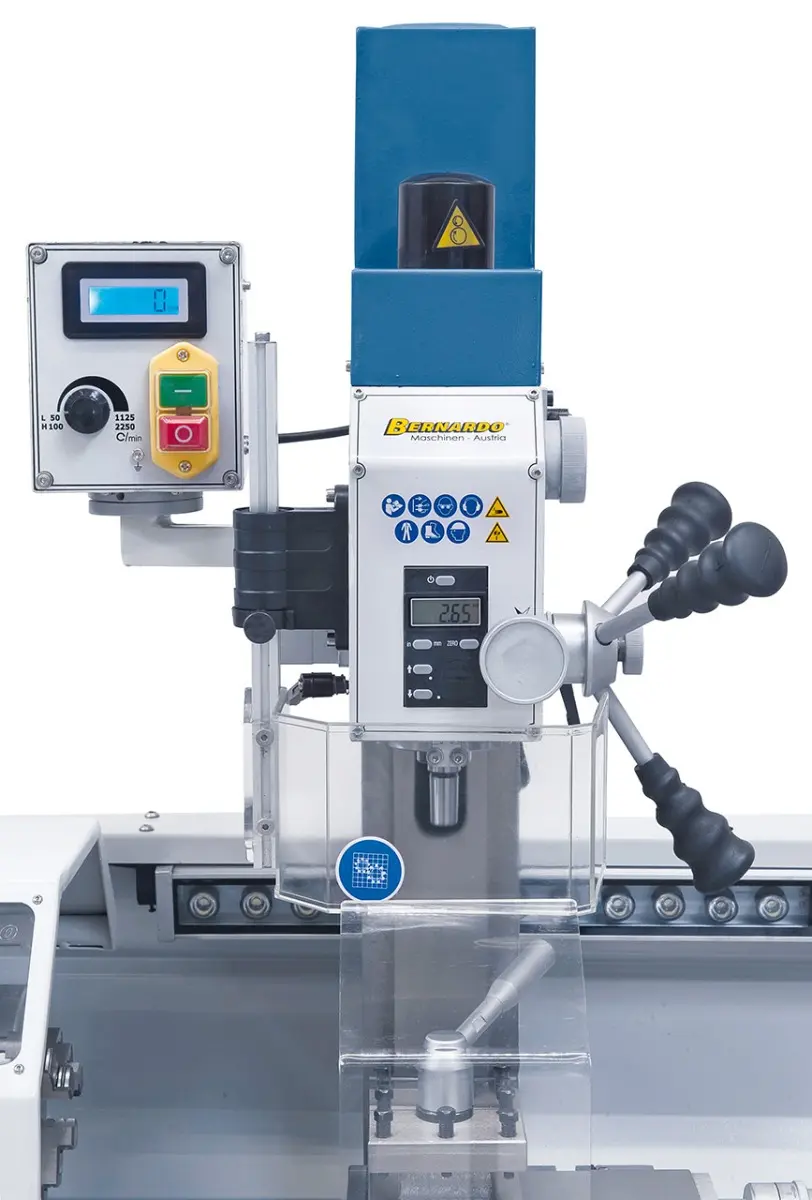

Frézovací nástavec

• Max. průměr vrtáku [mm]: 16
• Max. frézovací hlavy [mm]: 50
• Max. stopkové frézy [mm]: 16
• Vyložení [mm]: 150
• Rozsah otáček, plynulá regulace [U.min^-1]:50 ÷ 2 250
• Kužel vřetene: MK 2
• Natáčení frézovací hlavy [°]: ±90
• Výškový posuv frézovací hlavy [mm]: 195

Kombinovaný soustruh

• Rozměry stroje (š x h x v) [mm]: 1 220 × 700 × 910
• Hmotnost ca. [kg]: 265

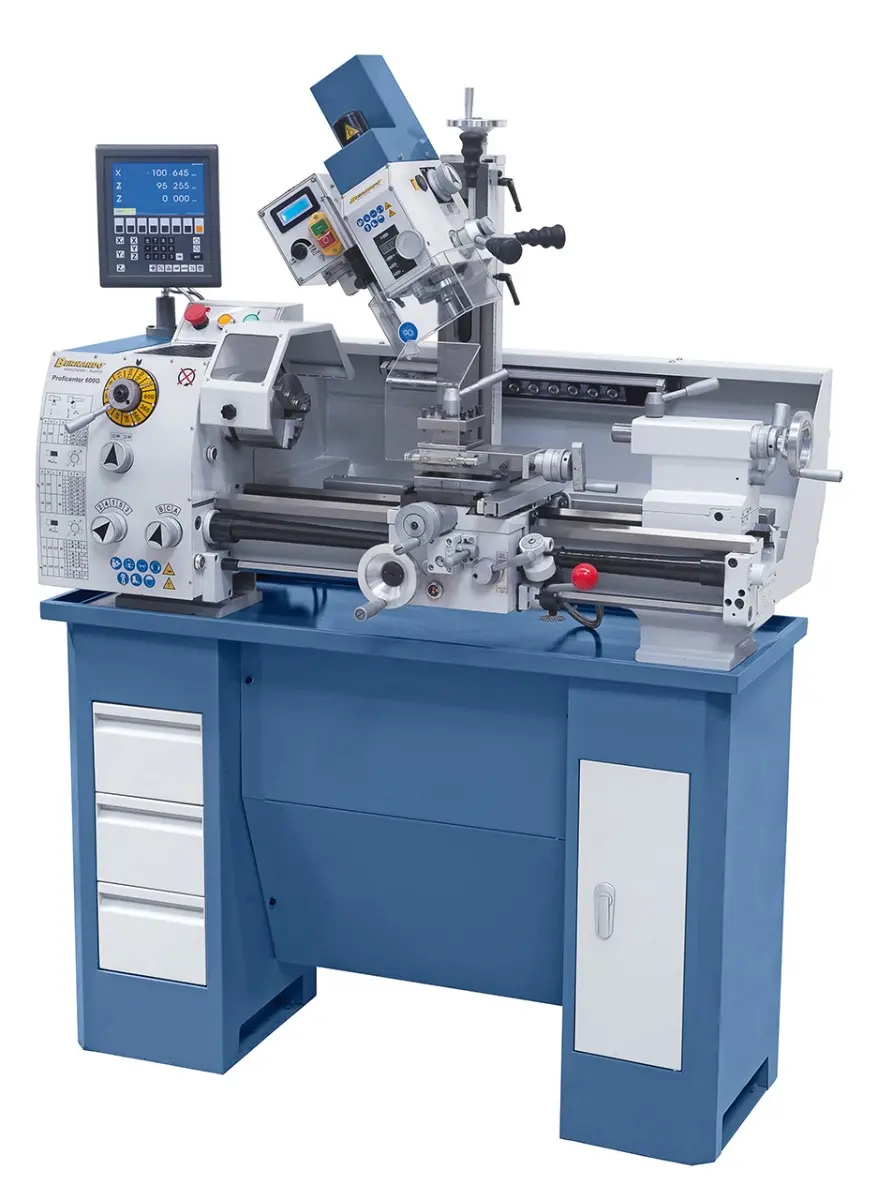

Model kombinovaného soustruhu Bernardo Proficenter, který je standardně dodáván s vodicím a tažným vřetenem pro řezání závitů nebo pro automatické podélné a čelní podávání.
Dvanáctistupňová převodovka umožňuje rychlé nastavení rychlosti - není nutná žádná změna klínového řemene.
Tento stroj je standardně vybaven digitálním ukazatelem polohy Bernardo

• Rychlá a snadná změna rychlosti pomocí manuální převodovky
• Vysoká soustřednost vřetena (≤0,009 mm) díky přesným kuželíkovým ložiskům
• Výkonný hnací motor pro vysoký točivý moment, rozsah otáček 45 - 2000 ot./min
• Všestranné možnosti použití: přesná mechanika, školení a výukové dílny, …
• Nastavení posuvu je jednoduché, plynulé a přesně přepínatelné
• Masivní strojní postel s indukčně kaleným a broušeným vedením
• Ideálně se hodí pro zpracování oceli, barevných materiálů a plastů
• Sériově s tažným vřetenem pro automatické podélné a příčné podávání

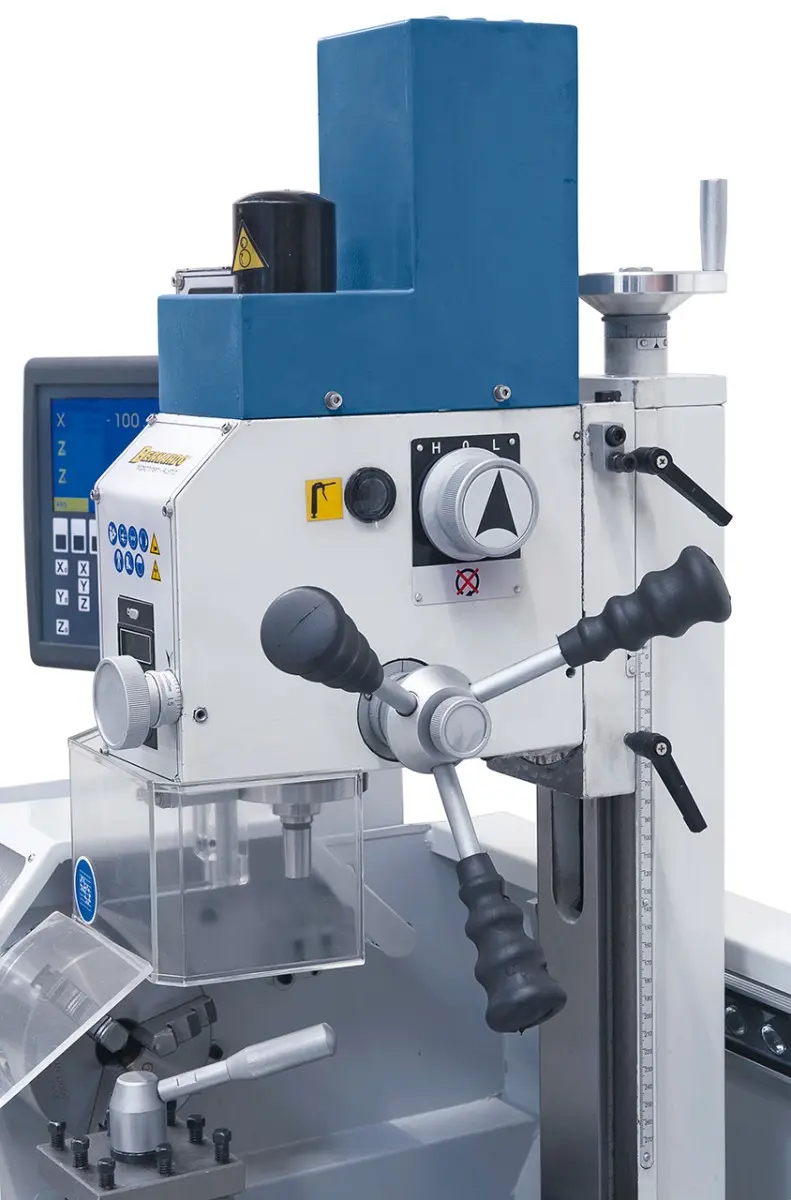

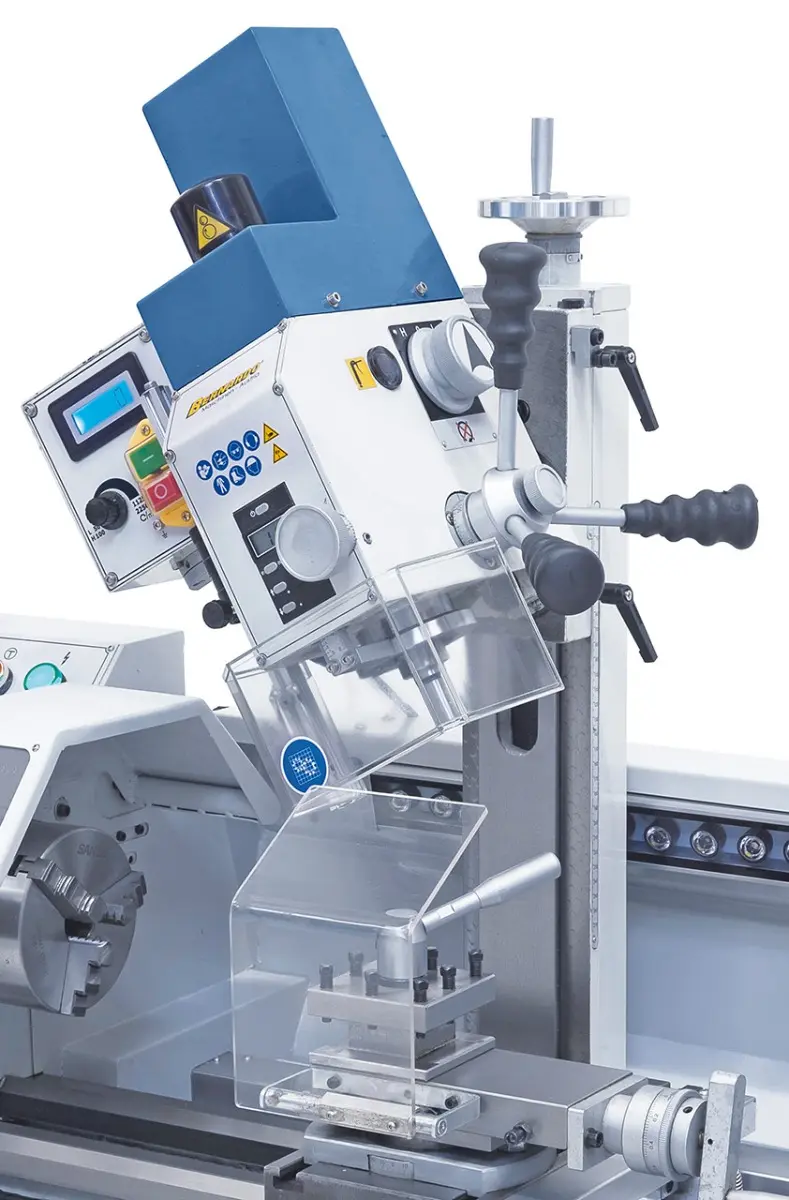

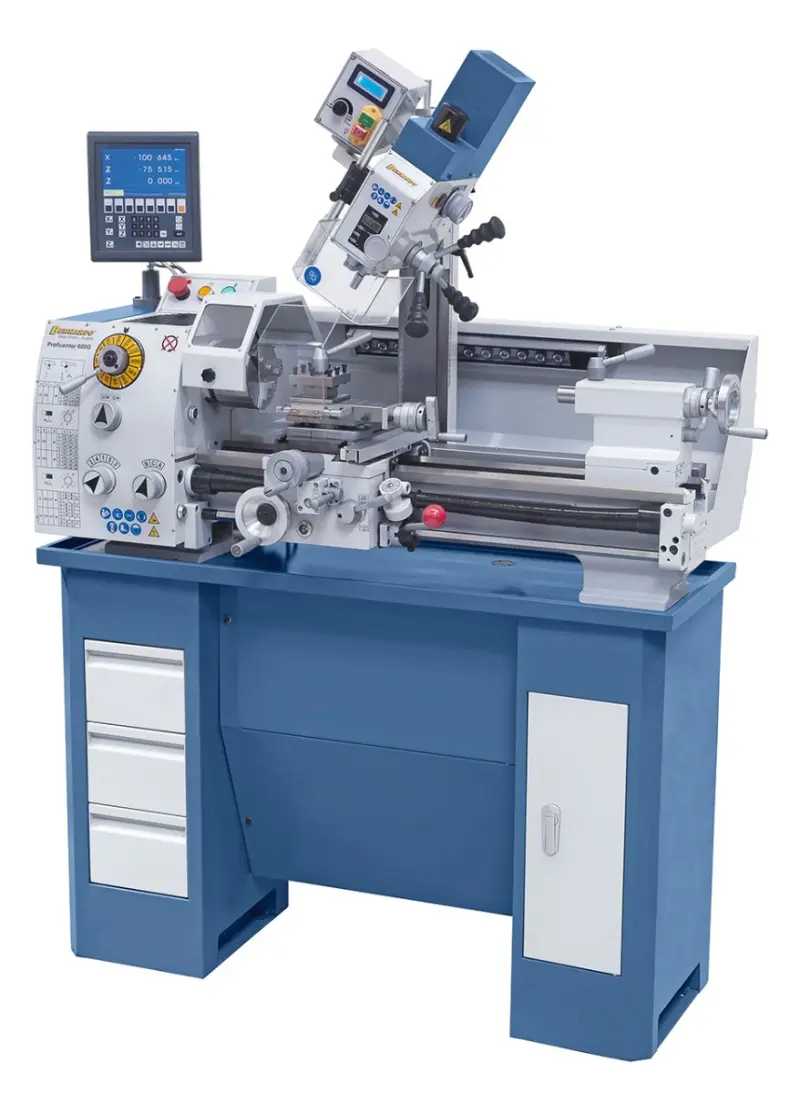

• Frézovací hlava oboustranně naklápěcí pro úhlové vrtání, frézování zkosení atd.
• Standardně s pravým a levým osměrem táčení frézovacího vřetena
• Přesný přísuv pinoly při frézování pomocí ručního kola

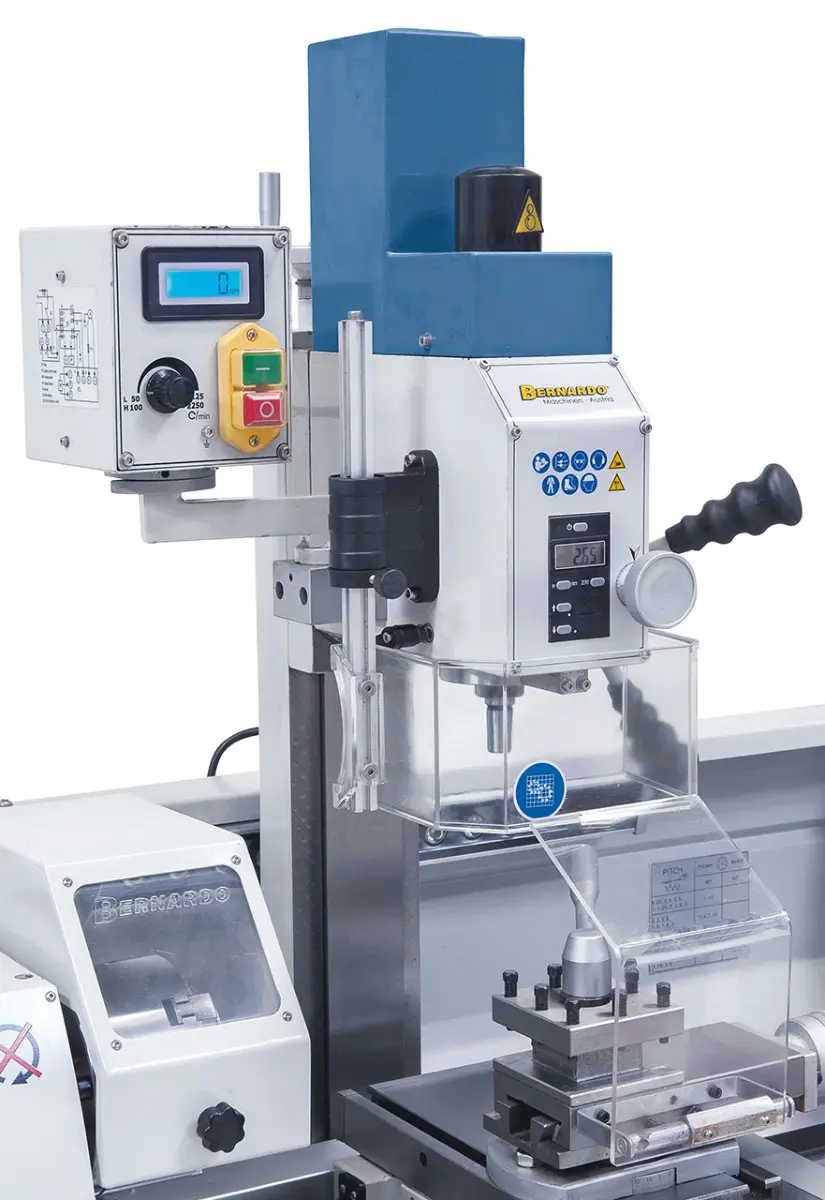

• Frézovací nástavec s digitálním displejem pro zobrazení zdvihu vřetena a rychlosti otáček

Součásti dodávky kombinovaného soustruhu Bernardo

• 2-osé digitální odměřování polohy ES-12 V s LCD displejem

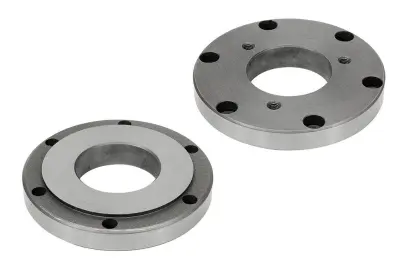

• Příruba sklíčidla 125 mm
• 3-čelisťové sklíčidlo 125 mm
• Sklíčidlo s kličkou 1 ÷ 13 mm/B 16
• Upínací trn MK 2/B 16
• Pevný hrot
• Indikátor závitů

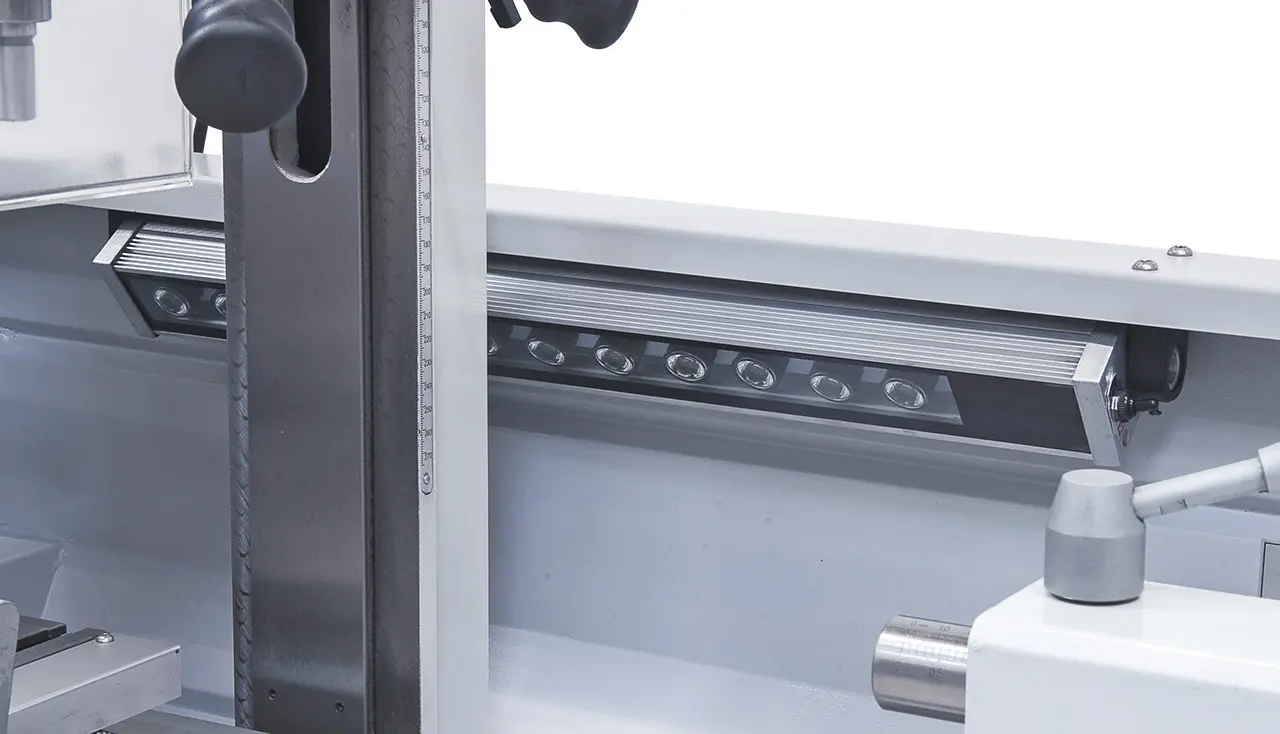

• LED pracovní světlo stroje
• Výměnná kola (pro soustružení závitů)
• Čtyřstranný otočný nožový držák
• Kluzná spojka
• Digitální zobrazení zdvihu vřetena
• Digitální ukazatel otáček
• Utahovací šroub M 10 ve vřeteni
• Ochranný kryt sklíčidla
• Ochranný kryt tažného a vodicího šroubu
• Zadní třísková zástěna
• Obslužné a servisní nářadí
