Kombi soustruh Bernardo Proficenter 700 BQV (BER031249)

Soustruh

• Motor - výkon S₁ 100% [W]: 1 100
• Motor - výkon S₆ 40% [W]: 1 500
• Napájecí napětí [V]: 230
• Vzdálenost hrotů [mm]: 700
• Výška hrotů [mm]: 150
• Točný průměr nad ložem [mm]: 280
• Průchod vřetena [mm]: 38
• Kužel vřetena: MK 5
• Rozsah otáček, plynule [U.min^-1]: 50 ÷ 1 000 / 100 ÷ 1 800
• Rozsah posuvu - podélný [mm.ot^-1]: (14) 0,07 ÷ 0,65
• Rozsah posuvu - příčný [mm.ot^-1]: (11) 0,03 ÷ 0,12
• Metrický závit [mm]: (18) 0,2 ÷ 3,50
• Palcový závit [TPI]: (21) 8 ÷ 56
• Kužel pinoly: MK 3
• Posuv pinoly [mm]: 85

Frézovací nástavec

• Motor - výkon S₁ 100% [W]: 600
• Motor - výkon S₆ 40% [W]: 900
• Napájecí napětí [V]: 230
• Vrtaný průměr max. [mm]: 20
• Válcová fréza max. [mm]: 20
• Čelní fréza max. [mm]: 63
• Vyložení [mm]: 170
• Počet otáček vřetena, plynule [U.min^-1]: 50 ÷ 2 250
• Kužel vřetena: MK 2
• Frézovací hlava výkyvná [°]: ±90
• Výškový posun frézovací hlavy [mm]: 260
• Rozměry stroje (š x h x v) [mm]: 1 380 x 640 x 1 020
• Celková hmotnost [kg]: 298

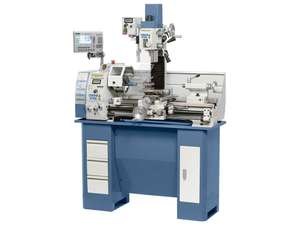

Kombi soustruh Bernardo Proficenter 700 BQV

Kombinovaný soustruh Bernardo Proficenter 700 BQV je soustruh s podélným i příčným posuvem navíc vybavený natáčecí frézovací hlavou (tzv. frézovacím nástavcem).

- Vrtání, frézovaní a soustružení v nejmenším prostoru, sériově s digitálním zobrazením hloubky vrtání a počtu otáček pro komfortní práci, velký průchod vřetena, všechno kombinované v jednom stroji.
Soustruhy, mající ve výbavě i frézovací nástavce umožňují mimo soustružnických i frézovací a vrtací práce.
Náš Topmodel Proficenter 700 BQV vyřeší veškeré požadavky mechaniků nebo pracovníků vzdělávacích a učňovských dílen.
Umožňuje vrtání, frézování a soustružení v omezeném prostoru.
Komfort prováděné práce ještě zvyšuje velký průchod vřetenem.
Uvedené přednosti spolu s dalšími jsou součástí jednoho dodaného stroje.

Frézovací nástavec (frézovací přípravek) je součástí dodávky a je zahrnut v ceně!

Kombinovaný soustruh Bernardo Proficenter 700 BQV - Specifikace

• Elektronická, plynulá regulace počtu otáček je optimálním nástrojem pro přizpůsobení řezných podmínek
• Digitální zobrazení otáček
• Model BQV je dodáván s automatickým podélným a příčným posuvem
• Prizmatické lože s větší styčnou plochou je indukčně kalené a broušené
• Sériově s průchodem ve vřeteni do pr. 38 mm pro obrábění dlouhých tyčí a hřídelů
• Vyrobeno podle standardních evropských norem
• Rozšířená oblast použití doplněním oboustranně výkyvné frézovací hlavy
• Frézovací nástavec s digitálním ukazatelem velikosti posuvu a otáček pinoly
• S vodicím šroubem pro řezání závitů nebo pro automatický podélný posuv
• Horní suport je posuvný v ose X
• Dodáváno s pravým a levým chodem pinoly frézovacího nástavce
• S jemným doladěním posuvu pinoly ručním kolečkem

Součásti dodávky kombi soustruhu Bernardo

• 3-čelisťové sklíčidlo DK11-160 mm
• Příruba sklíčidla pr. 160 mm
• Vrtačkové zubové sklíčidlo 1 - 13 mm / B 16
• Upínací trn MK 2 / B 16
• Pevné hroty
• Výměnná kola (pro soustružení závitů)
• Čtyřstranný otočný nožový držák
• Kluzná spojka
• Mikrometrický podélný doraz
• Příčné saně s vrchním supportem
• Digitální zobrazení zdvihu pinoly
• Digitální ukazatel otáček
• Upínací šroub M 10 ve vřeteni
• Ochranný kryt sklíčidla
• Ochranný kryt tažného šroubu
• Obslužné a servisní nářadí
