- Motor - výkon S1 100% [W]: 750
- Motor - výkon S6 40% [W]: 1 000
- Napájecí napětí [V]: 230
- Vzdálenost hrotů [mm]: 550
- Výška hrotů [mm]: 125
- Točný průměr nad ložem [mm]: 250
- Průchod vřetena [mm]: 26
- Kužel vřetena: MK 4
- Rozsah otáček, plynule [U.min-1]: 50 ÷ 1 000 / 100 ÷ 2 000
- Rozsah podélného posuvu [mm.ot-1]: (6) 0,07 ÷ 0,40
- Rozsah posuvu - příčný [mm.ot-1]: (4) 0,03 ÷ 0,075
- Závit metrický [mm]: (18) 0,2 ÷ 3,5
- Závit palcový [TPI]: (21) 8 ÷ 56
- Posuv pinoly [mm]: 70
- Kužel pinoly : MK 2
- Motor - výkon S1 100% [W]: 500
- Motor - výkon S6 40% [W]: 750
- Napájecí napětí [V]: 230
- Vrtaný průměr max. [mm]: 16
- Válcová fréza max. [mm]: 16
- Čelní fréza max. [mm]: 50
- Vyložení [mm]: 150
- Rozsah otáček, plynule [U.min-1]: 50 ÷ 2 250
- Upínání (provedení) vřetena: MK 2
- Natočení frézovací hlavy [°]: ±90
- Výškové nastavení frézovací hlavy [mm]: 195
- Rozměry stroje (š x h x v) [mm]: 1 210 x 610 x 860
- Celková hmotnost [kg]: 165
Kombi soustruh Bernardo Proficenter 550 WQV
Kombinovaný soustruh s frézovacím nástavcem, napájecí napětí 230 V, výkon 750 W, točná délka 550 mm, točný průměr nad ložem 250 mm, otáčky (2 st. - plynule) 50 ÷ 2000 U.min-1, kužel vřetena MK 4, průchod vřetena 26 mm, kužel pinoly MK 2, zdvih pinoly 70 mm, rozměry 1210 x 610 x 860 mm
Doporučená prodejní cena: 92 807,00 Kč
82 280,00 Kč
68 000,00 Kč
bez DPH
Vhodné příslušenství
BER441025
Soustružnické nože Bernardo HSS 12 mm, sada 8-dílná
2 ks skladem
4 089,80 Kč
BER442031
Sada soustružnických nožů 12 mm s HM destičkou, 4 ks, se seřiz. klíčem
2 ks skladem
4 247,10 Kč
BER442052
Sada soustružnických nožů HM 12 mm, 6 ks, se seřiz. klíčem
2 ks skladem
5 662,80 Kč
BER443084
Soustružnické nože Bernardo HM 12 mm. Sada C (9 dílů)
4 ks skladem
5 757,18 Kč
BER421005
Stopková fréza Bernardo 4 - 12 mm, sada 7 ks 2-břitých HSS fréz
3 ks skladem
2 265,12 Kč
BER421019
Stopková fréza Bernardo 4 - 12 mm TiN, 12-ti dílná sada
5 ks skladem
2 265,12 Kč
BGS100901
Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)
22 ks skladem
1 414,74 Kč
BER215002
4čelisťové sklíčidlo Bernardo K72-125 mm, DIN 6350. Nesoustředné
2 ks skladem
3 743,74 Kč
BER210802
4čelisťové sklíčidlo pr. 125 mm, DK12-125, DIN 6350, litina
4 ks skladem
5 977,40 Kč
BER212000F
4čelisťové sklíčidlo PS4-125 z litiny dle DIN 6350
4 ks skladem
7 959,38 Kč
BER210852
Měkké čelisti monoblokové DSJ-DK11-125
1 ks skladem
1 573,00 Kč
BER210865
Měkké čelisti monoblokové Bernardo DSJ-DK12-125
Do 10 dnů
2 233,66 Kč
BER213220
Měkké čelisti SJ-PS4-125 (monoblokové)
5 ks skladem
3 460,60 Kč
BER231000
Sada rychloupínacích nožových držáků Bernardo velikost A
1 ks skladem
15 446,86 Kč
BER231056B
Rychloupínací nožový držák Bernardo vel. 20, se 4 nástavci
Do 10 dnů
6 512,22 Kč
BER221080
Kleštinový upínač Bernardo ER 25
Do 10 dnů
2 579,72 Kč
BER261002A
Kleštinový upínač a kleštiny Bernardo Set ER25/MK2. Sada 10ks 3-16mm
2 ks skladem
6 354,92 Kč
BER261005
Kleštinový upínač se sadou kleštin, MK 2 - 15 kusů
2 ks skladem
10 696,40 Kč
BER261022
Kleštiny pr. 1 - 16 mm, sada ER 25, 15 dílů
Do 10 dnů
5 851,56 Kč
BER282025
Přesný strojní svěrák Bernardo PS 50
3 ks skladem
3 901,04 Kč
BER282045
Rychloupínací svěrák Bernardo SP 55
3 ks skladem
3 932,50 Kč
BER221050
Kuželový otočný hrot Bernardo MK 2 / 60 mm
5 ks skladem
3 429,14 Kč
BER221040
Otočný hrot Bernardo SMA - MK 2 se 7 vyměnitelnými vložkami
3 ks skladem
4 844,84 Kč
BER221001
Otočný hrot Bernardo MK2
10 ks skladem
2 139,28 Kč
BER271034
Horizontálně-vertikálně dělící kruhový stůl Bernardo RT 4 S
4 ks skladem
5 379,66 Kč
BER221068
Revolverová hlava Bernardo MK 2 (3 polohy)
4 ks skladem
4 561,70 Kč
BER221069
Revolverová hlava Bernardo BER221069, MK 2 - 4 polohy.
2 ks skladem
5 285,28 Kč
BER221070
Revolverová hlava Bernardo MK 2 (6polohová)
5 ks skladem
4 498,78 Kč
BER221075
Nástavce k revolverové hlavě Bernardo MK 2
5 ks skladem
7 990,84 Kč
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
BER561055
Podstavec Bernardo D3 pro soustruh
2 ks skladem
10 098,66 Kč
BER561056
Podstavec Bernardo D3 Deluxe pro soustruh
4 ks skladem
12 017,72 Kč
BER5610570
Podstavec Bernardo D4 Deluxe pro soustruh
3 ks skladem
13 150,28 Kč
BER031760
Pevná luneta pro soustruh Bernardo Profi 550 W
2 ks skladem
2 107,82 Kč
BER031765
Posuvná luneta pro soustruh Bernardo Profi 550 W
2 ks skladem
1 887,60 Kč
BER031750
Příruba Bernardo pr. 125 mm pro Profi(center) 550 WQ / WQV / LZ / 700 WV / QV / 750 LZ
1 ks skladem
2 642,64 Kč
BER031755
Upínací kotouč pr. 240 mm pro Profi(center) 550 WQ / WQV / LZ / 750 LZ
2 ks skladem
2 265,12 Kč
BER511003
Univerzální chladící zařízení s plast. nádobou 10 l - 230 V
2 ks skladem
7 739,16 Kč
BER441025
Soustružnické nože Bernardo HSS 12 mm, sada 8-dílná
2 ks skladem
4 089,80 Kč
BER442031
Sada soustružnických nožů 12 mm s HM destičkou, 4 ks, se seřiz. klíčem
2 ks skladem
4 247,10 Kč
BER442052
Sada soustružnických nožů HM 12 mm, 6 ks, se seřiz. klíčem
2 ks skladem
5 662,80 Kč
BER443084
Soustružnické nože Bernardo HM 12 mm. Sada C (9 dílů)
4 ks skladem
5 757,18 Kč
BER421005
Stopková fréza Bernardo 4 - 12 mm, sada 7 ks 2-břitých HSS fréz
3 ks skladem
2 265,12 Kč
BER421019
Stopková fréza Bernardo 4 - 12 mm TiN, 12-ti dílná sada
5 ks skladem
2 265,12 Kč
BGS100901
Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)
22 ks skladem
1 414,74 Kč
BER215002
4čelisťové sklíčidlo Bernardo K72-125 mm, DIN 6350. Nesoustředné
2 ks skladem
3 743,74 Kč
BER210802
4čelisťové sklíčidlo pr. 125 mm, DK12-125, DIN 6350, litina
4 ks skladem
5 977,40 Kč
BER212000F
4čelisťové sklíčidlo PS4-125 z litiny dle DIN 6350
4 ks skladem
7 959,38 Kč
BER210852
Měkké čelisti monoblokové DSJ-DK11-125
1 ks skladem
1 573,00 Kč
BER210865
Měkké čelisti monoblokové Bernardo DSJ-DK12-125
Do 10 dnů
2 233,66 Kč
BER213220
Měkké čelisti SJ-PS4-125 (monoblokové)
5 ks skladem
3 460,60 Kč
BER231000
Sada rychloupínacích nožových držáků Bernardo velikost A
1 ks skladem
15 446,86 Kč
BER231056B
Rychloupínací nožový držák Bernardo vel. 20, se 4 nástavci
Do 10 dnů
6 512,22 Kč
BER221080
Kleštinový upínač Bernardo ER 25
Do 10 dnů
2 579,72 Kč
BER261002A
Kleštinový upínač a kleštiny Bernardo Set ER25/MK2. Sada 10ks 3-16mm
2 ks skladem
6 354,92 Kč
BER261005
Kleštinový upínač se sadou kleštin, MK 2 - 15 kusů
2 ks skladem
10 696,40 Kč
BER261022
Kleštiny pr. 1 - 16 mm, sada ER 25, 15 dílů
Do 10 dnů
5 851,56 Kč
BER282025
Přesný strojní svěrák Bernardo PS 50
3 ks skladem
3 901,04 Kč
BER282045
Rychloupínací svěrák Bernardo SP 55
3 ks skladem
3 932,50 Kč
BER221050
Kuželový otočný hrot Bernardo MK 2 / 60 mm
5 ks skladem
3 429,14 Kč
BER221040
Otočný hrot Bernardo SMA - MK 2 se 7 vyměnitelnými vložkami
3 ks skladem
4 844,84 Kč
BER221001
Otočný hrot Bernardo MK2
10 ks skladem
2 139,28 Kč
BER271034
Horizontálně-vertikálně dělící kruhový stůl Bernardo RT 4 S
4 ks skladem
5 379,66 Kč
BER221068
Revolverová hlava Bernardo MK 2 (3 polohy)
4 ks skladem
4 561,70 Kč
BER221069
Revolverová hlava Bernardo BER221069, MK 2 - 4 polohy.
2 ks skladem
5 285,28 Kč
BER221070
Revolverová hlava Bernardo MK 2 (6polohová)
5 ks skladem
4 498,78 Kč
BER221075
Nástavce k revolverové hlavě Bernardo MK 2
5 ks skladem
7 990,84 Kč
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
BER561055
Podstavec Bernardo D3 pro soustruh
2 ks skladem
10 098,66 Kč
BER561056
Podstavec Bernardo D3 Deluxe pro soustruh
4 ks skladem
12 017,72 Kč
BER5610570
Podstavec Bernardo D4 Deluxe pro soustruh
3 ks skladem
13 150,28 Kč
BER031760
Pevná luneta pro soustruh Bernardo Profi 550 W
2 ks skladem
2 107,82 Kč
BER031765
Posuvná luneta pro soustruh Bernardo Profi 550 W
2 ks skladem
1 887,60 Kč
BER031750
Příruba Bernardo pr. 125 mm pro Profi(center) 550 WQ / WQV / LZ / 700 WV / QV / 750 LZ
1 ks skladem
2 642,64 Kč
BER031755
Upínací kotouč pr. 240 mm pro Profi(center) 550 WQ / WQV / LZ / 750 LZ
2 ks skladem
2 265,12 Kč
BER511003
Univerzální chladící zařízení s plast. nádobou 10 l - 230 V
2 ks skladem
7 739,16 Kč

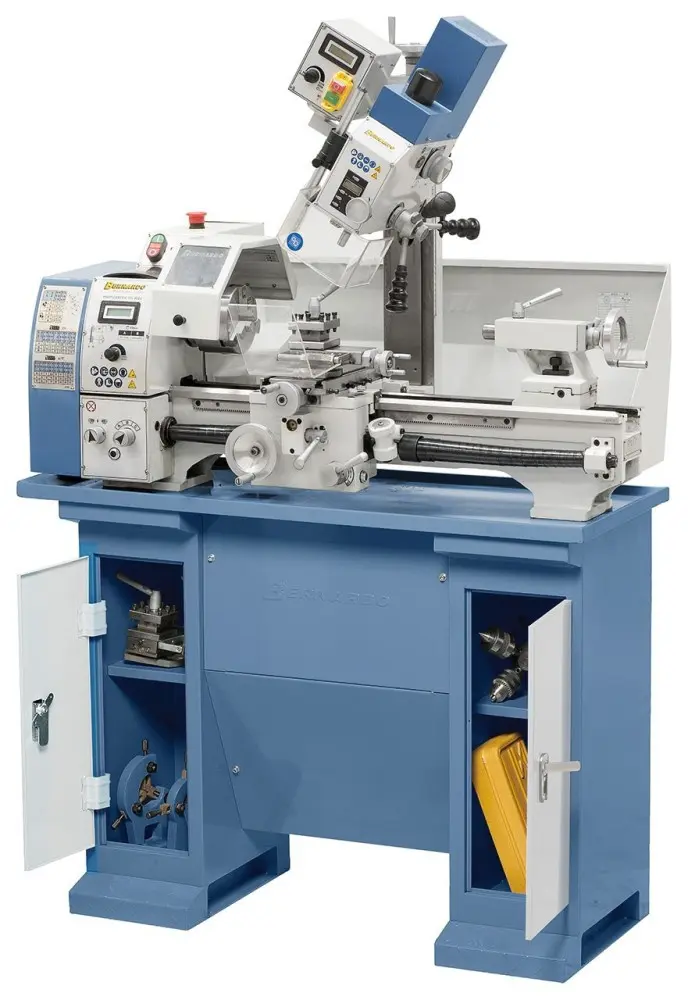

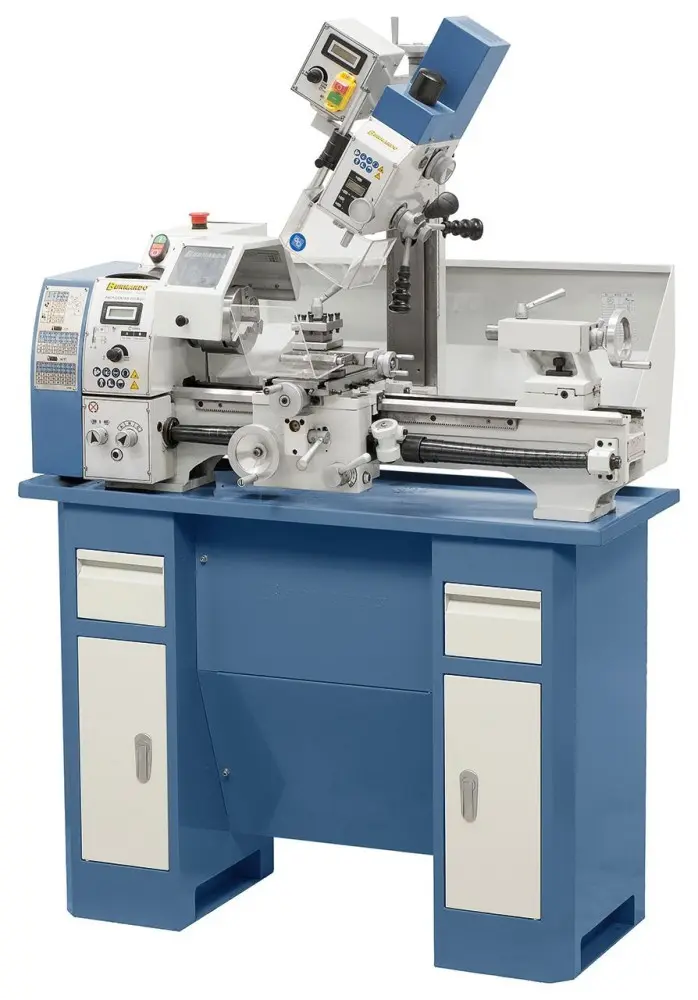

Kombi soustruh Bernardo Proficenter 550 WQV
Kombi soustruh Bernardo Proficenter 550 WQV
Kombinovaný soustruh Bernardo Proficenter 550 WQV je
soustruh s podélným i příčným posuvem navíc vybavený natáčecí
frézovací hlavou (tzv. frézovacím nástavcem). Vrtání, frézovaní a
soustružení v nejmenším prostoru, sériově s digitálním zobrazením
hloubky vrtání a počtu otáček pro komfortní práci, velký průchod
vřetena, všechno kombinované v jednom stroji.
Soustruhy, mající ve výbavě i frézovací nástavce umožňují mimo
soustružnických i frézovací a vrtací práce.
Frézovací nástavec (frézovací přípravek) je součástí dodávky a je zahrnut v ceně!
Kombi soustruh Bernardo Proficenter 550 WQV - Specifikace
- Kalené vřeteno s průchodem do 26 mm
- Plynulá regulace počtu otáček k optimálnímu přizpůsobení řezných podmínek
- Dodáváno s příčným a podélným posuvem
- Prizmatické lože je indukčně kalené a broušené
- Soustruh je vyroben podle evropských norem
- Vysoká přesnost vřetene uloženého v seřiditelných ložiscích

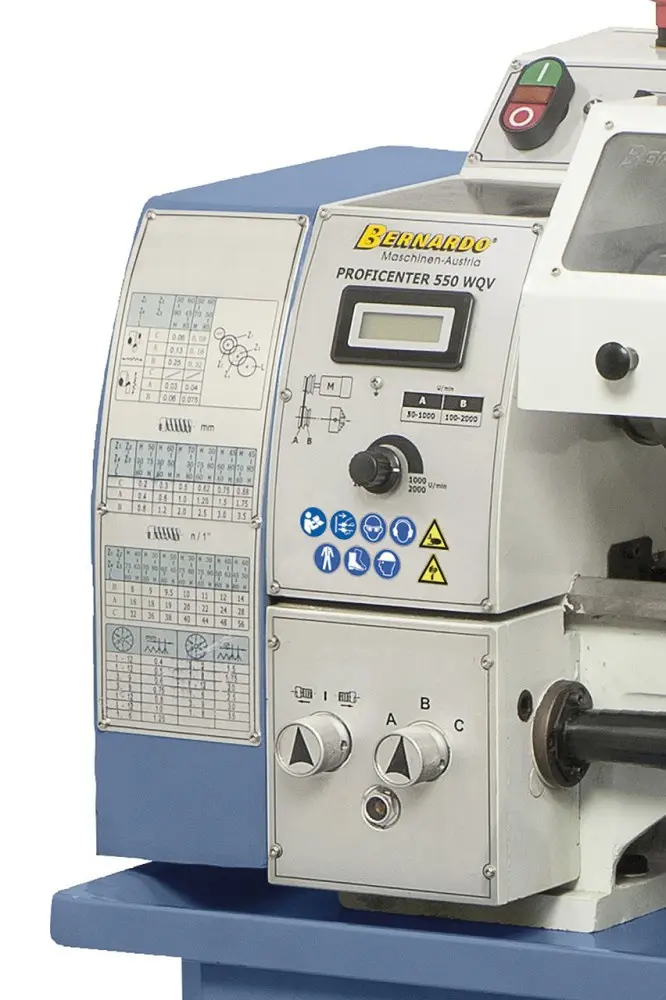

- Ergonomické uspořádání ovládacích prvků na čelní straně vřeteníku
- Hlavní vypínač v normě IP 54 s podpěťovým spouštěčem
- Rozšíření možností obrábění naklápěcí frézovací hlavou v úhlu -90° až +90°

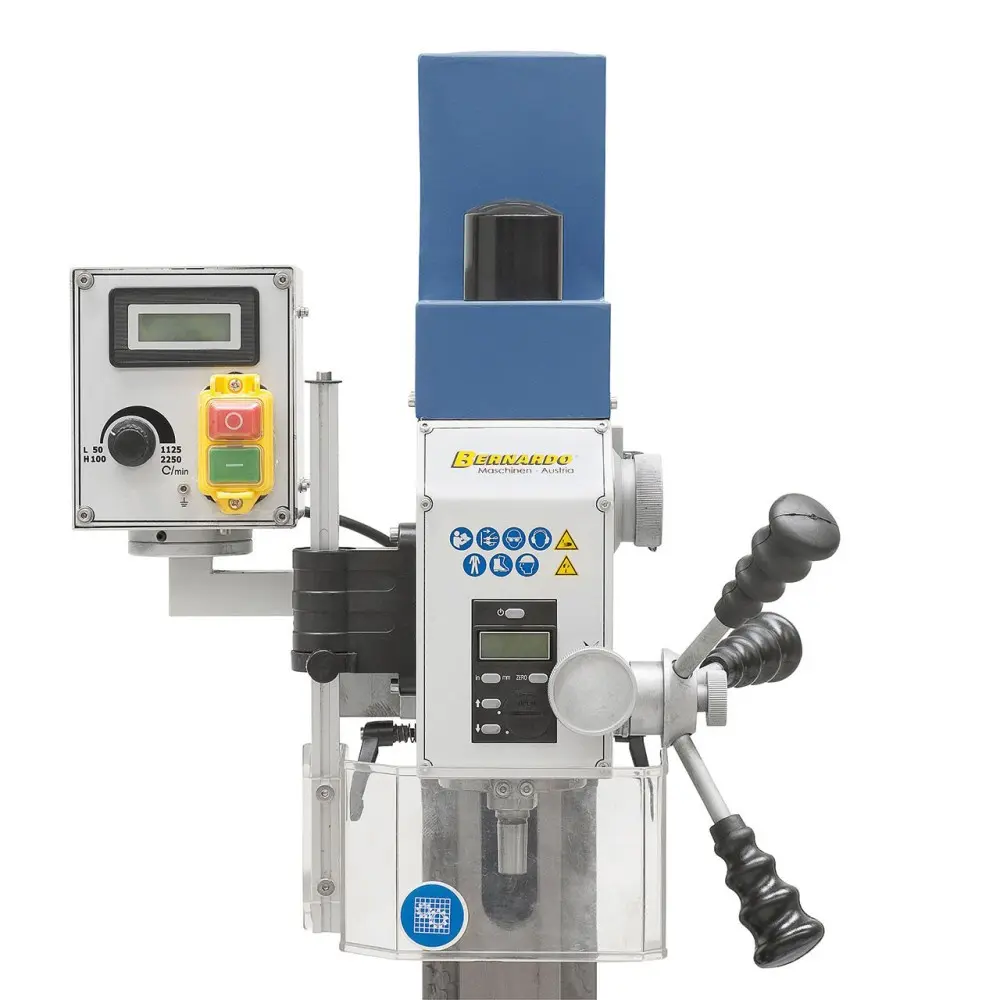

- Frézovací nástavec s digitálním odečtem a zobrazením zdvihu pinoly
Součásti dodávky kombinovaného soustruhu Bernardo
- 3-čelisťové sklíčidlo DK11-125, pr. 125 mm
- Příruba sklíčidla 125 mm
- Vrtačkové zubové sklíčidlo 1 - 13 mm / B 16
- Upínací trn MK 2 / B 16
- Pevné hroty
- Výměnná kola (pro soustružení závitů)
- Indikátor závitů
- Čtyřstranný otočný nožový držák

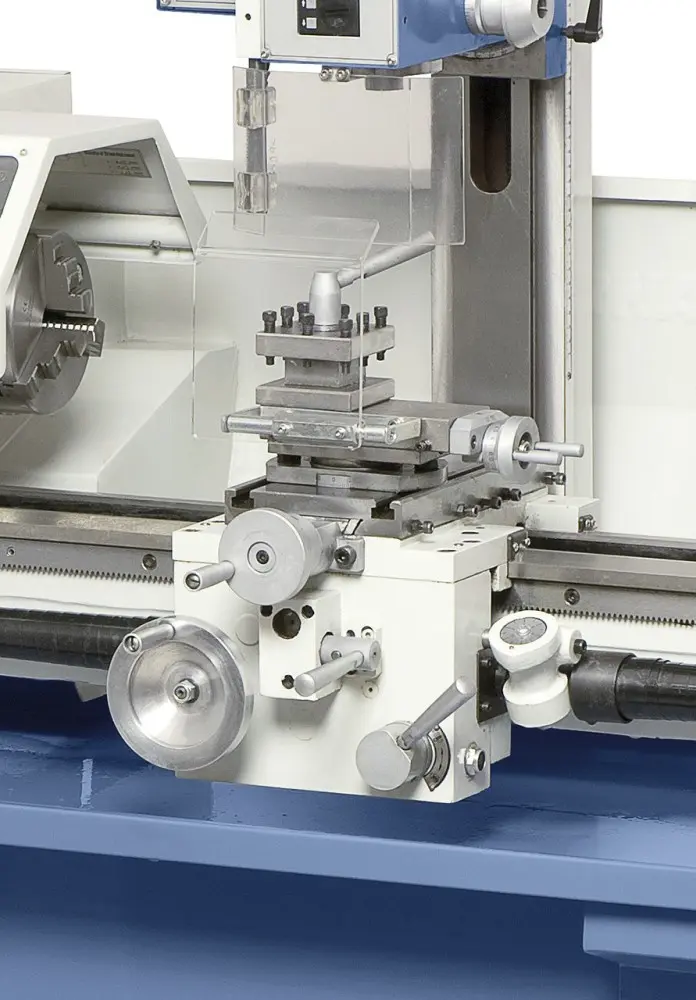

- Příčné saně s vrchním suportem
- Digitální zobrazení zdvihu pinoly
- Digitální ukazatel otáček
- Upínací šroub M 10
- Ochranný kryt sklíčidla
- Ochranný kryt tažného šroubu
- Obslužné a servisní nářadí
- Podstavec není součástí dodávky stroje
Technické parametry
