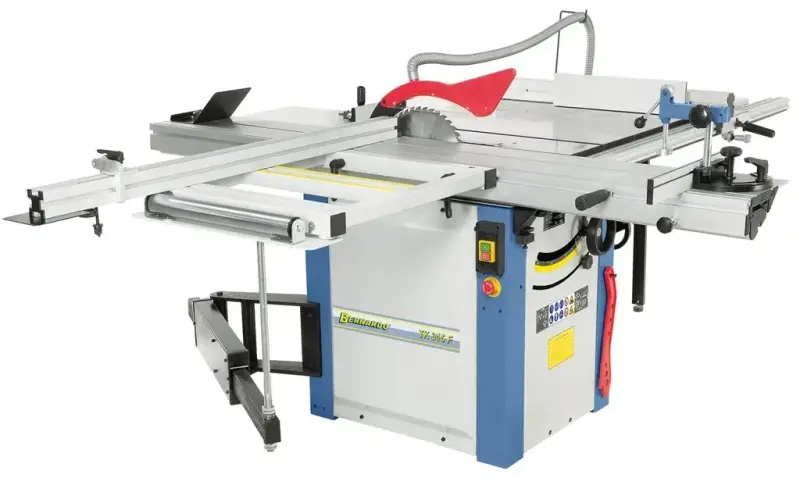

Formátovací pila s předřezem Bernardo TK 315 F/1600 (BER091109)

• Motor - výkon S1 100 % [W]: 3 000
• Motor - příkon S6 40 % [W]: 4 200
• Napájecí napětí [V]: 400
• Otáčky pilového kotouče naprázdno [U.min^-1]: 4 500
• Úhel nastavení [°]: 90 ÷ 45
• Prořez pod úhlem 90° / 45° [mm]: 100 / 80
• Průměr pilového kotouče [mm]: 315 x 3 x 30
• Šířka řezu s paralelním pravítkem [mm]: 1 200
• Velikost stolu [mm]: 825 x 800
• Pojezdový vozík / formátovací stůl [mm]: 1 600 x 270
• Délka pojezdu [mm]: 1 600
• Výška stolu [mm]: 870
• Prodoužení stolu [mm]: 500 x 310
• Rozšíření stolu [mm]: 800 x 440
• Velikost výložníku s rolnou [mm]: 680 x 460
• Odsávání pilin průměr [mm]: 100
• Hmotnost [kg]: 240

Předřez

• Otáčky naprázdno předřez.kot.[U.min^-1]: 5 800
• Průměr kotouče předřezu [mm]: 90 x (3 ÷ 3,5) x 20

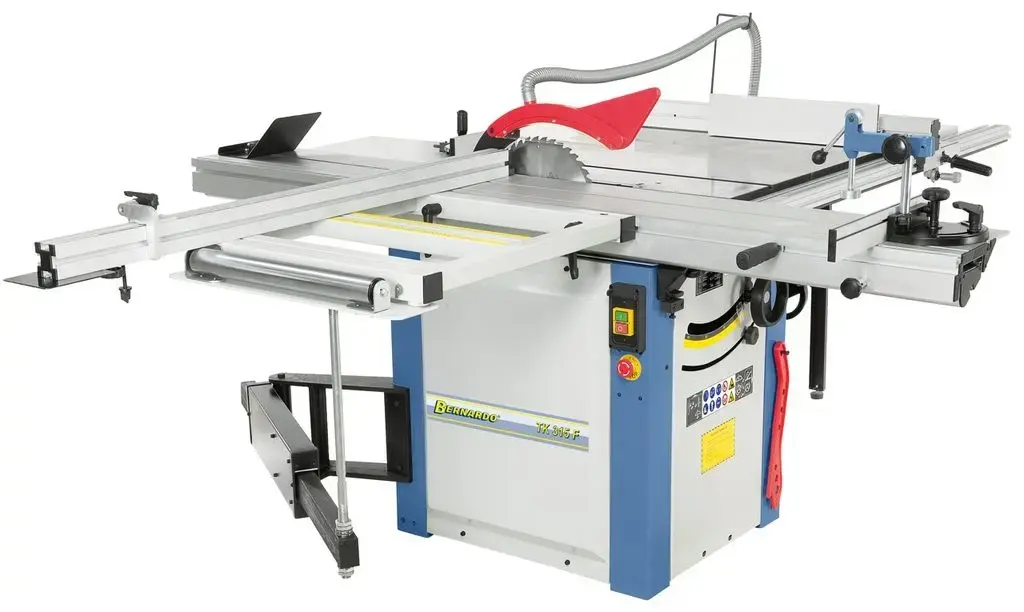

Formátovací pila s předřezem Bernardo TK 315 F/1600

Stolní kotoučové pily vhodné pro příčné i podélné dělení dřevěných materiálů.

Formátovací kotoučová pila TK 315 F, v závislosti na modelu se dvěma stoly v různé délce (1600/2000 mm).
Pila je vybavena motorem 3,0 kW a kotoučem o průměru 315 mm pro řezání s prořezem až 100 mm a předřezem pro vyšší kvalitu řezu na spodní ploše oboustranně povrchově upravovaných materiálů.

• Vyznačují se optimálním rozsahem otáček, který umožňuje využití nástrojů i s plátky ze slinutýchkarbidů.
• Kotoučové pily umožňují výškové nastavení prořezu materiálu a nastavení úhlu kotouče.
• I při maximálních prořezech u daných typů se tyto pily značky Bernardo vyznačují velkým výkonem a tuhoukonstrukcí.
• Snadné použití hliníkového pravítka s mikrometrickým nastavením a integrovanou lupou
• Důležité funkce: Průměr pilového kotouče 315 mm může být také použit s předřezovým kotoučem
• Pevný stůl s rolnou a teleskopickým výložníkem pro maximální stabilitu
• Eloxovaný hliníkový formátovací stůl je k dispozici ve 2 délkách
• Výkonný motor pro konstantní řeznou rychlost i při 100 mm výšky řezu
• Pokosové pravítko a vodicí pravítko jsou posuvné po celé délce vozíku
• Velký pracovní stůl a standardní prodloužení stolu pro řezání až do šířky 1200 mm
• Teleskopický doraz (až 2260 mm) plynule nastavitelný od 90° do 45° a lze jej uchytit na přední nebo zadní straně výložníku
• Ustavení pilového agregátu pomocí ergonomický uložených ručních koleček
• Boční vedení s integrovanou lupou usnadňuje nastavení rozměrů , což umožňuje přesné nastavení požadované šířky řezu.
• Teleskopický doraz do 2260 mm s jemně nastavitelnou druhou zarážkou.
• Naklápění pilového agregátu až o 45° pomocí ručního kolečka i pro řezy až 80 mm.
• Velkoryse dimenzovaný a lehce pohyblivý formátovací stůl uložený v kaleném prizmatickém vedení.

Význačné rysy pily:

• možnost nastavení prořezu a úhlu,
• robustní provedení pily
• vodící pravítko
• ochrana kotouče, horní kryt kotouče s odsávací hadicí,
• odsávací přípojka pro bezprašnou práci,
• nastavení výšky a úhlu řezu pomocí ručního kolečka

Součásti dodávky kotoučové pily Bernardo

• Pilový SK kotouč 315 x 3,0 x 30 mm / Z40
• Předřezový kotouč 90 x 3,0 x 20 mm / Z12
• Ochranný klín - ostruha
• Kryt kotouče s odsáváním pilin
• Připojení odsávací trubice s Y-kusem
• Pokosové pravítko s excentrickým upínáním
• Paralelní pravítko
• Rozšíření stolu
• Prodloužení stolu
• Teleskopický podpěrný rám
• Stavitelný doraz s jemným nastavením
• Výložník s kladkou
• Obslužné nářadí
