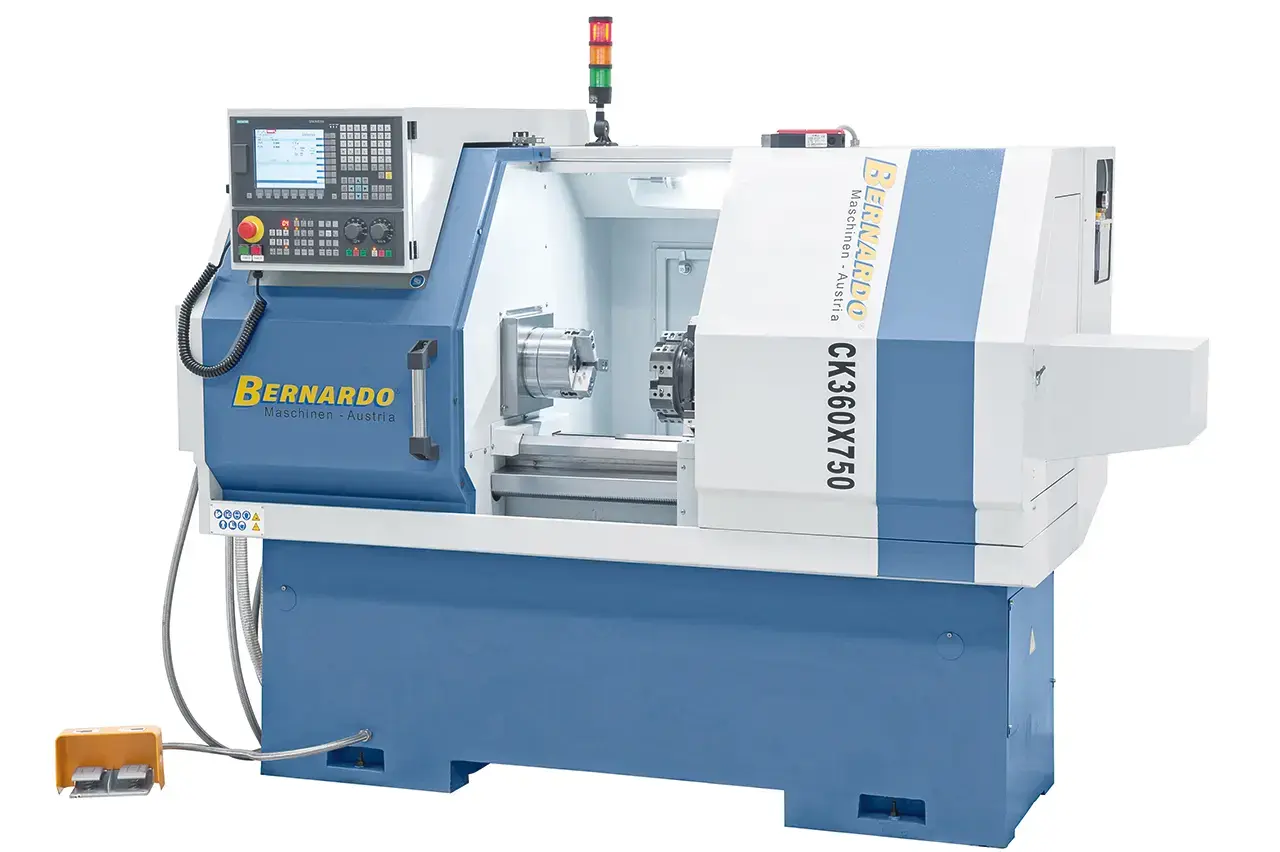

CNC soustruh Bernardo CK 360 x 750 (BER031403XL0)

• Motor - výkon S₁ 100% [W]: 3 700
• Motor - výkon S₆ 40% [W]: 5 100
• Napájecí napětí [V]: 400
• Točný průměr [mm]: 360
• Točný průměr nad suportem [mm]: 150
• Výška hrotů [mm]: 180
• Točná délka [mm]: 750
• Šířka lože [mm]: 260
• Otáčky vřetene (plynule) [U.min^-1]: 150 ÷ 2 500
• Provedení vřetene: A2-6"
• Průchod vřetene [mm]: 60
• Zdvih pinoly [mm]: 100
• Průměr pinoly [mm]: 50
• Kužel pinoly: MK 4
• Rozsah posuvu v ose X [mm]: 180
• Rozsah posuvu v ose Z [mm]: 750
• Rychloposuv v ose X [mm.min^-1]: 4 000
• Rychloposuv v ose Z [mm.min^-1]: 7 000
• Řídící systém: Siemens-Steuerung 808D Advanced
• Hlavní rozměry stroje [mm]:
• Hmotnost [kg]: 1 450

CNC soustruh Bernardo CK 360 x 750

• Se dodává s elektronickým ručním kolem pro ruční pohyb v osách x a z již ve standardnu
• Obě osy jsou vybaveny AC servomotory a kuličkovými šrouby
• Široký křížový suport pro držení různých systémů ocelových držáků
• Vysoká rychlost rychlého posuvu pro snížení neproduktivních časů
• Hlavní pohony a pohony posuvu poháněné střídavými střídavými motory
• Hlavní vřeteno s předepnutými přesnými kuličkovými ložisky s kosoúhlým stykem zaručuje vysokou přesnost běhu
• Uživatelsky přívětivé a snadno naučitelné ovládání Siemens 808D Advanced
• Stabilní vřetenová hlava s přesným uložením hlavního vřetena (otvor ve vřeteni 60 mm)
• Uživatelsky komfortní řídící systém Siemens 808D Advanced

Součásti dodávky CNC soustruhu Bernardo

• 3čelisťové sklíčidlo prům. 160 A2-6“
• Automatická šestinásobná revolverová hlava
• Siemens 808D Advanced
• Chladicí systém
• LED pracovní osvětlení
• Otočný hrot MK 4
• Automatické mazání podélných a příčných saní
• Ovládací elektronické ruční kolečko
• Úplný ochranný kryt stroje
• Obslužné a servisní nářadí
