Bernardo 36-1021 Měřicí a profilový projektor (BER361021)

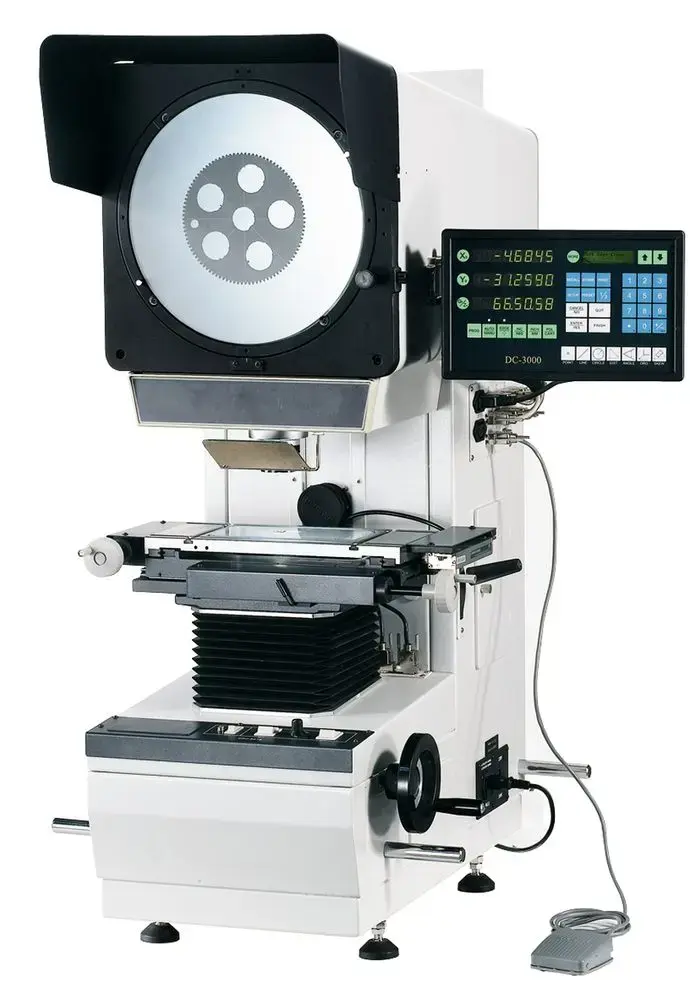

Měřicí a profilový projektor Bernardo

• Rozměry stolu [mm]: 350 x 170
• Rozměr lupy [mm]: 225 x 120
• Délka měření osy X [mm]: 225
• Délka měření osy Y [mm]: 100
• Maximální výška měřeného obrobku [mm]: 90
• Jednotka měření osy X a Y [mm]: 0,001
• Měřící rozsah osy A [°]: 0 ÷ 360
• Jednotka měření osy A [°]: 0,01
• Max. obrysové zkreslení [%]: 0,08
• Přesnost měření [µ]: (3+L/100)
• Průměr projektoru [mm]: 315
• Zvětšení: 10x, 20x, 50x
• Zorné pole [mm]: 30, 15, 6
• Pracovní odstup [mm]: 73, 35, 6
• Rozměry stroje [mm]: 450 x 725 x 1 600

Měřicí a profilový projektor Bernardo

• Geometrie obrobku je detekována v souřadnicovém systému
• Vynikající optika s 10-ti až 50-ti násobném zvětšení
• Promítané obrazy jsou světlé, vysoce kontrastní a s ostrýmihranami
• Měřicí stůl s rychlým a jemným nastavením a celkovou dráhou 200x 100 mm
• Projekce může být vytištěna nebo zaznamenána v počítači prodalší zpracování
• Velmi nízké zkreslení kontur a vysoká přesnost měření
• Skleněná pravítka pro nejvyšší kvalitu měření
• Digitální zobrazení os X,Y a úhlu
• Obrazovka - průměr 315 mm

Součásti dodávky

• Přesný otočný stůl
• Přesný objektiv
• Ukazatel polohy s integrovaným měřicím systémem
• Provozní pokyny
