2čelisťový paralelní upínač RÖHM RPP-100-1/GA (pneumatický) (ROHM170015)

Paralelní upínač Röhm RPP-100-1/GA

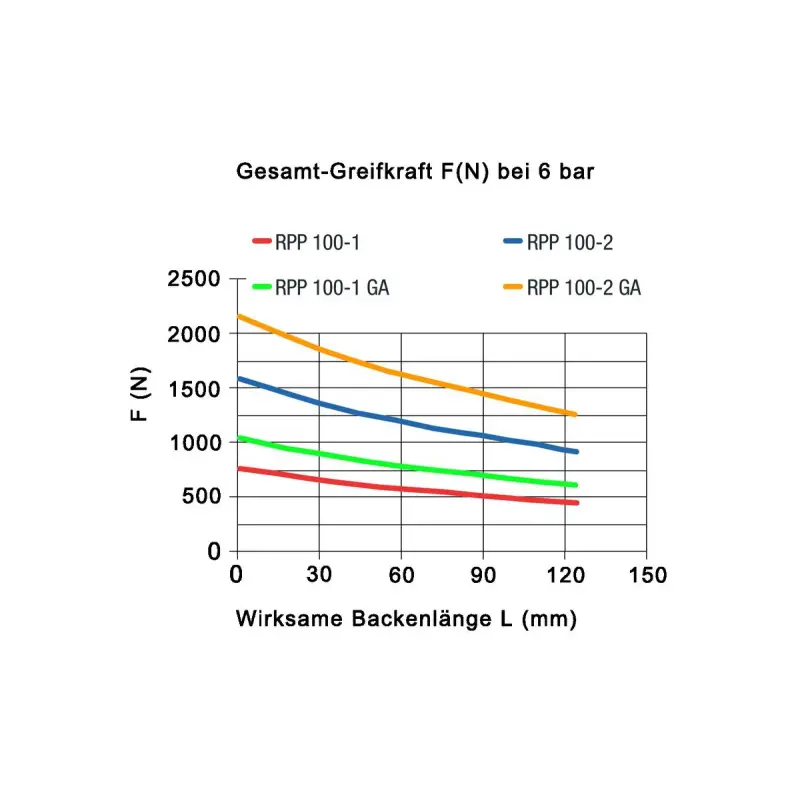

• Upínací síla při 6 barech [N]: 981
• Zdvih čelistí (každá) [mm]: 10
• Upínací síla (bezpečnostní zařízení) [N]: 260
• Doporučená max. hmotnost obrobku [kg]: 3,5

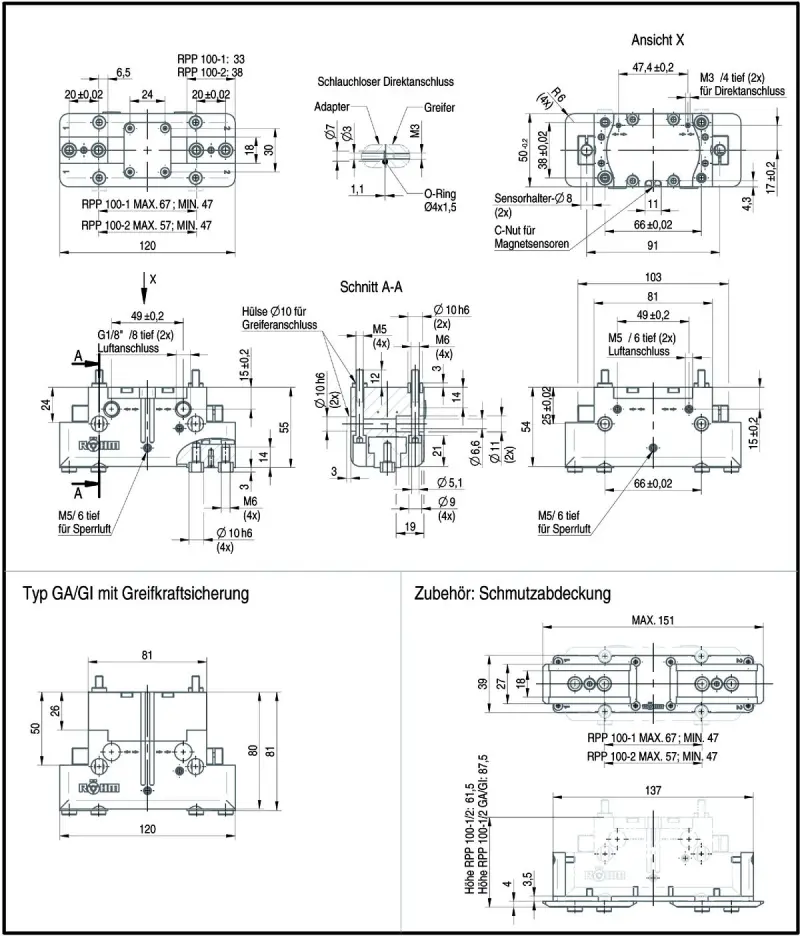

• Rozměry:
  • Šířka [mm]: 120
  • Výška [mm]: 81
  • Hloubka [mm]: 50

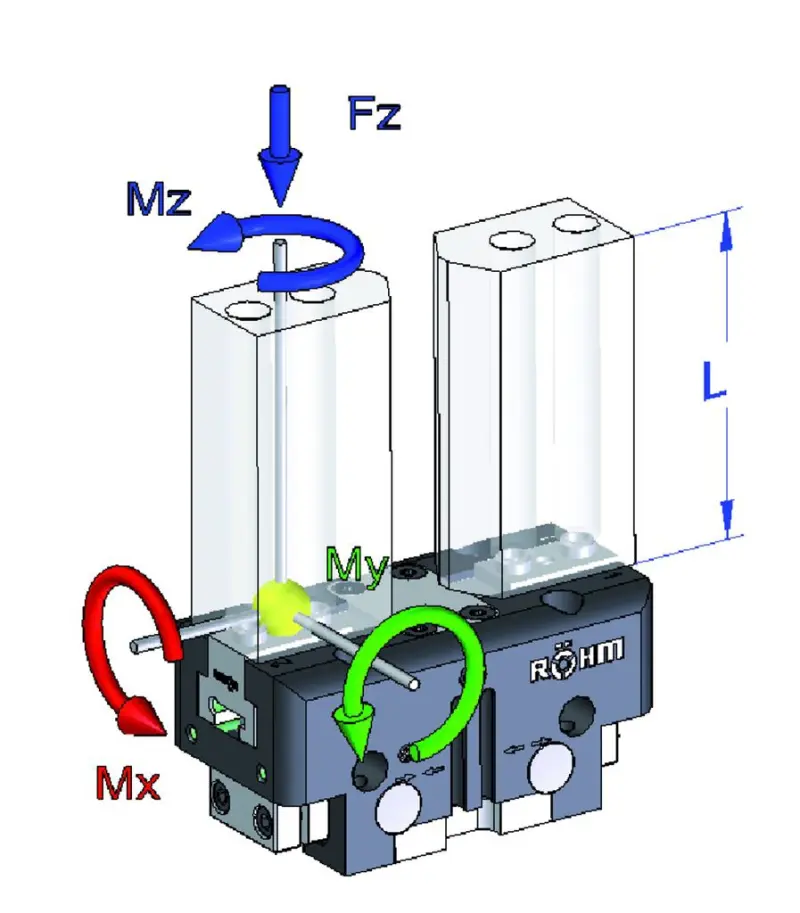

• Krouticí moment Mx [Nm]: 80
• Krouticí moment My [Nm]: 115
• Krouticí moment Mz [Nm]: 70
• Síla Fz [N]: 2 000
• Provozní tlak bez GA/GI [bar]: -
• Provozní tlak s GA/GI [bar]: 4 ÷ 7
• Uzavírací doba [s]: 0,05
• Otevírací doba [s): 0,09
• Spotřeba vzduchu na cyklus [cm³]: 40
• Max. délka čelistí [mm]: 135
• Hmotnost [kg]: 1

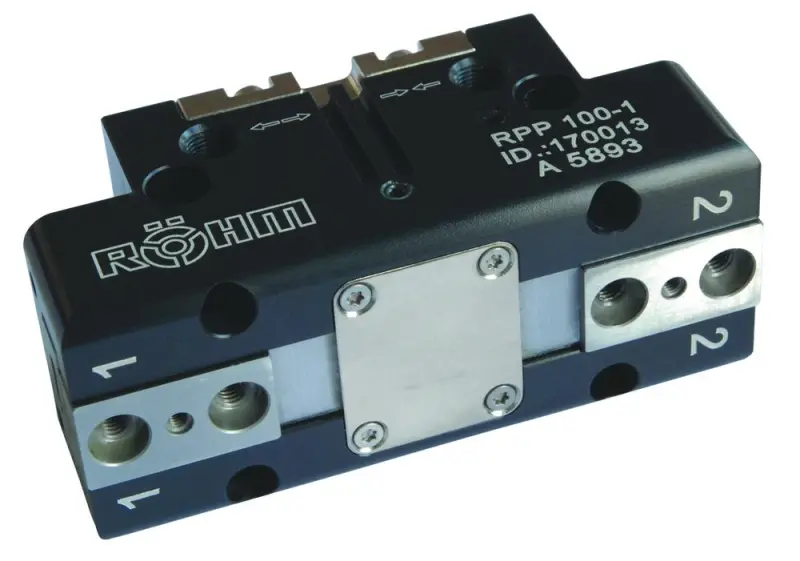

Paralelní upínka s dvojčinným pneumatickým ovládáním RÖHM RPP-100-1/GA

Univerzální upínání kulatých a obdélníkových obrobků mezi dvěmi paralelními čelistmi s dvojčinným pneumatickým ovládáním pro manipulaci s obrobky, určené pro roboty nebo obráběcí centra.

• Dostupné od velikosti 50 až 380 se dvěmi variantami zdvihu
• Se zařízením pro bezpečnou a konstantní upínací sílu
• Standardně je v dodávce centrické upevnění upínače
• Vysoká síla úchopu s nízkou hmotností a kompaktní konstrukcí upínače
• Podpora velkého krouticicího momentu pro použití dlouhých čelistí pomocí dostatečně dimenzovaného vedení
• Maximální flexibilita s univerzálním připojením a možností montáže upínače
• Dlouhá životnost a vysoká spolehlivost díky vedení speciálně tvarované základny čelistí v osvědčené T-drážce
• Vystředěné upínání v kompaktním provedení čelistí vyrobených z vysoce pevné, povrchově tvrzené hliníkové slitiny
• Všechny funkční díly jsou pro maximální odolnost vyrobeny z kalené oceli
• Snímání polohy může být provedeno pomocí indukčních nebo magnetických senzorů
• Volitelně s FKM-těsněním pro vyšší teploty až do 150°C (Na vyžádání)
• Integrované těsnící vzduchové spojky s ochranou před znečištěním
