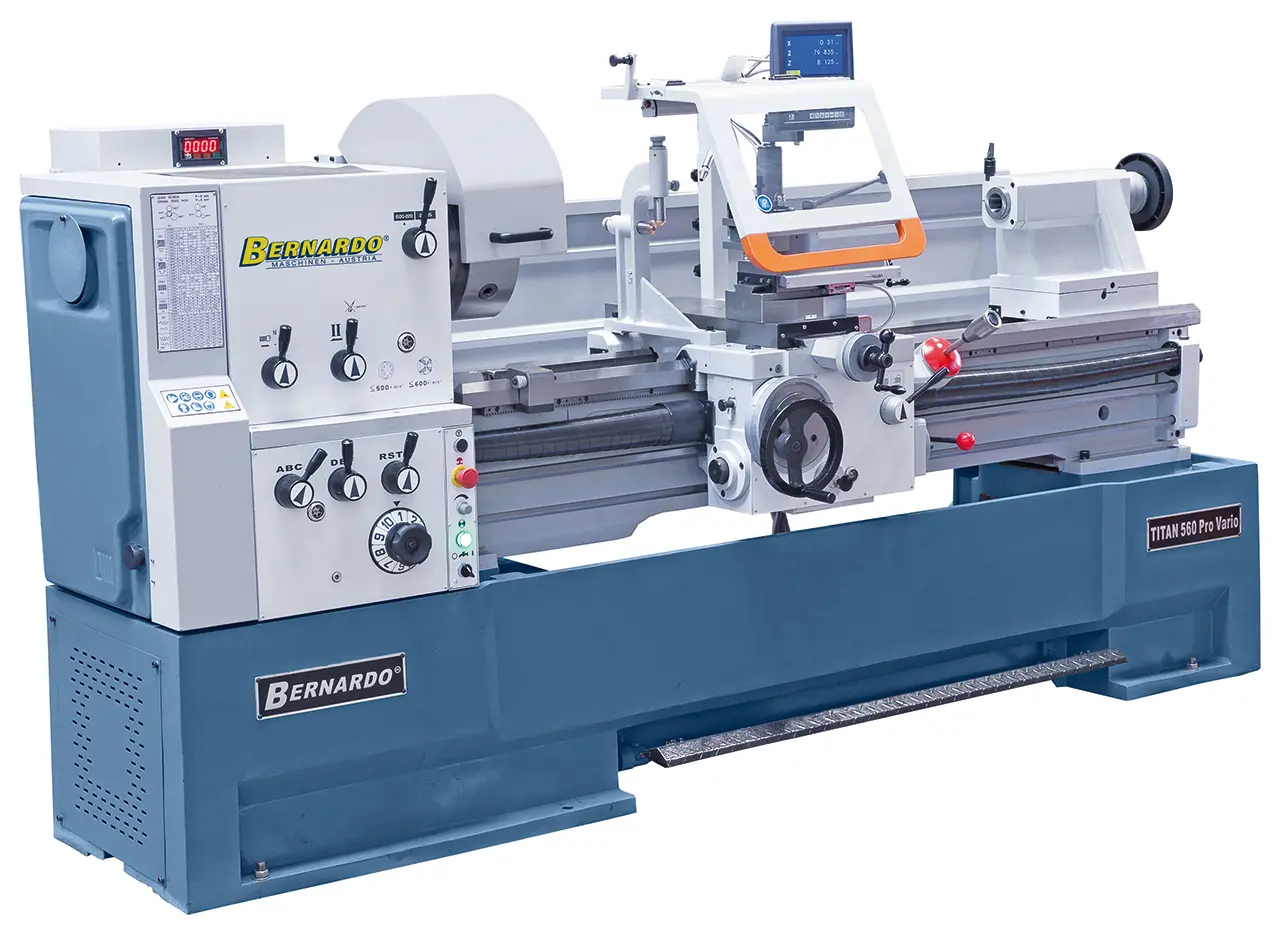

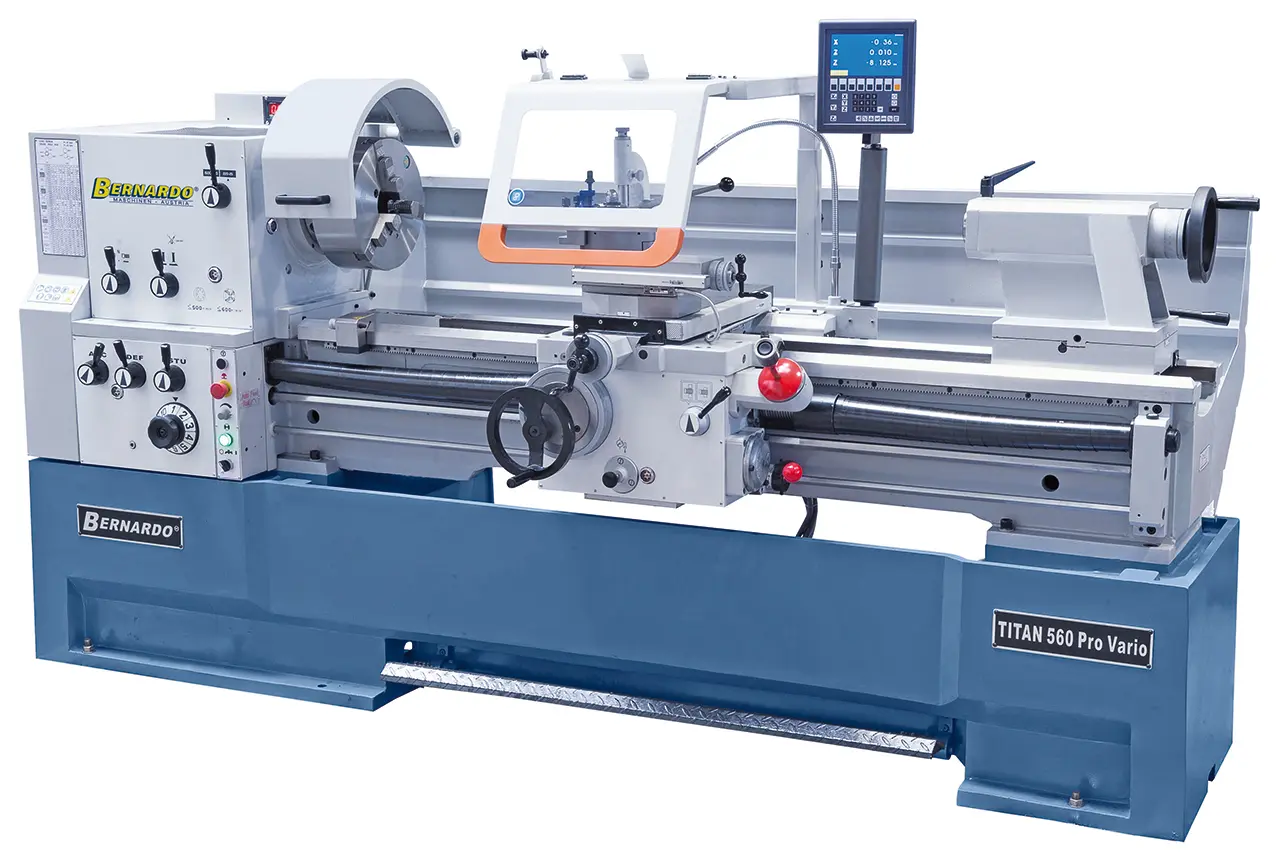

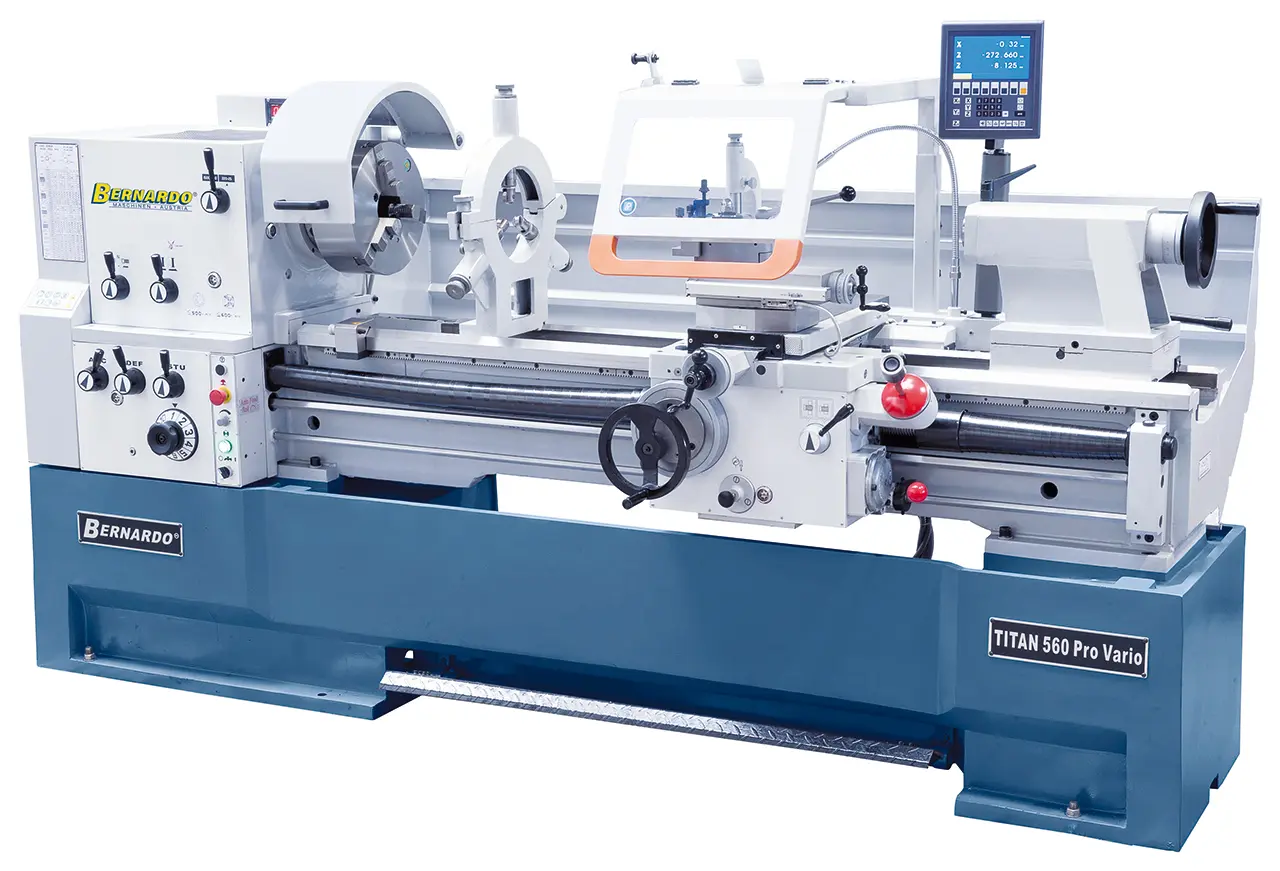

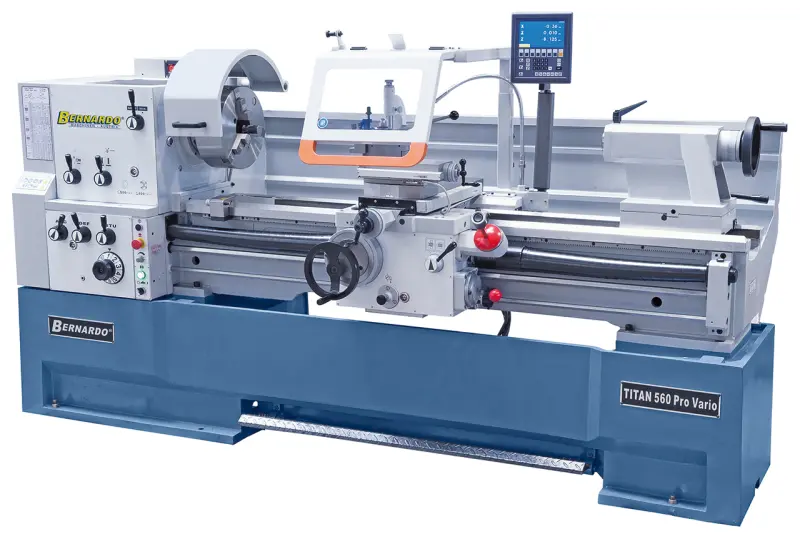

Výrobní soustruh Titan 560 Pro je koncipovaný speciálně pro průmyslovou kusovou výrobu. Jeho základní vybavení obsahuje všechna důležitá příslušenství, která tento soustruh řadí mezi univerzálně použitelná profesionální zařízení.

• Delta frekvenční měnič zajišťuje vysoký krouticí moment v dolním rozsahu otáček a téměpr. konstantní otáčky při zatížení

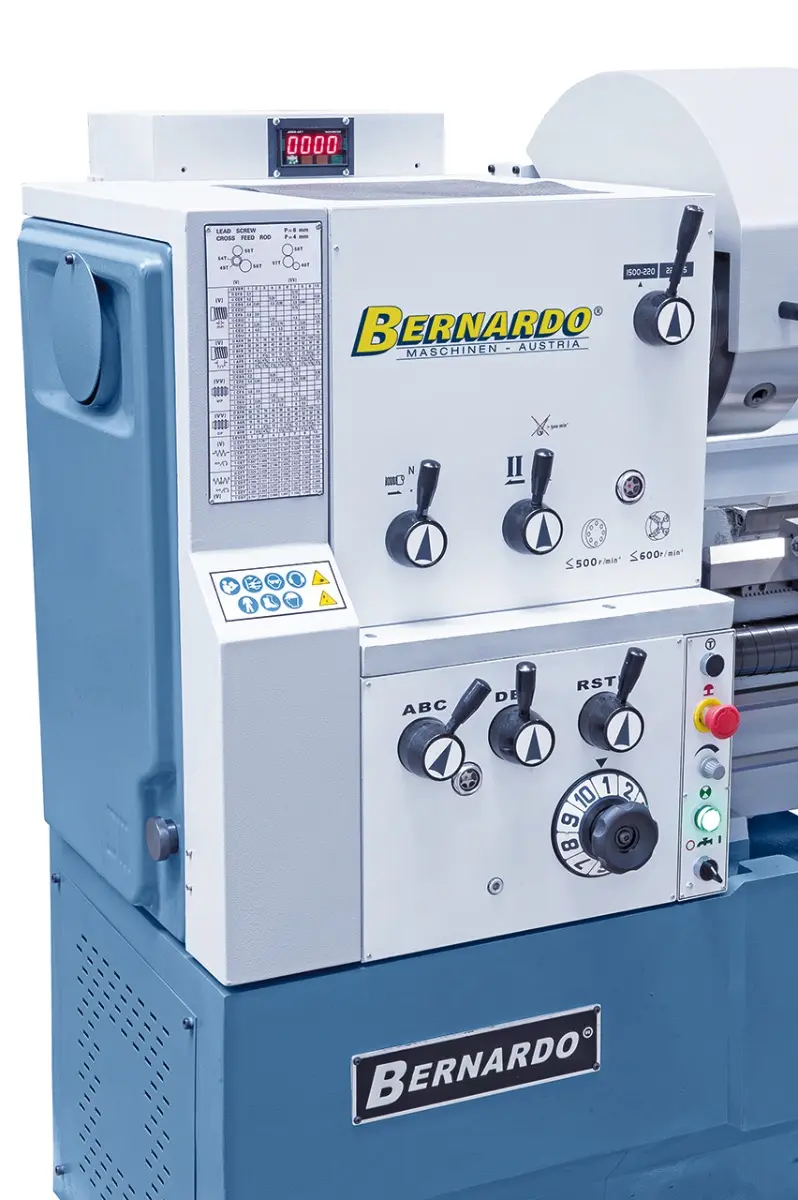

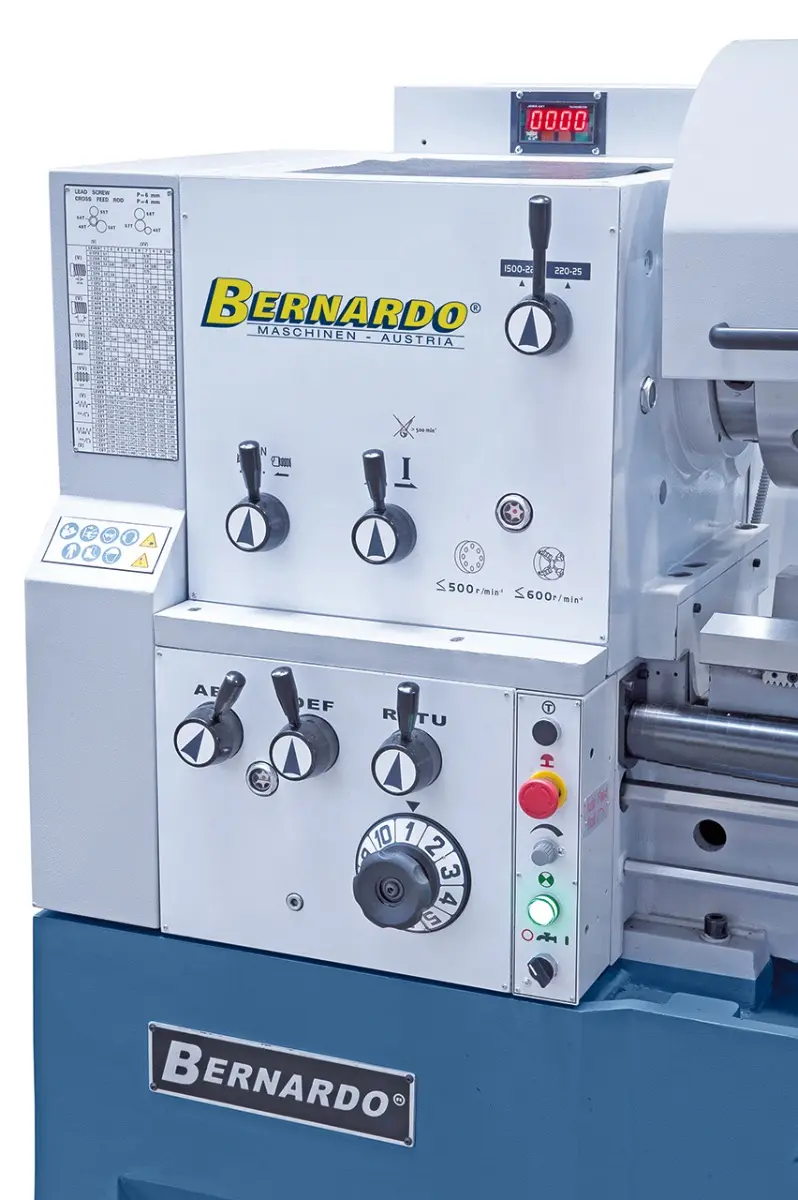

• Plynulá regulace otáček s odečítáním nastavených otáček na digitálním displeji
• Všestranné možnosti využití ve všeobecném strojírenství, výrobě, kusové výrobě, ...
• Vyjímatelný můstek pro obrábění dílců s velkým průměrem
• Sériově dodávaný s délkovým a příčným rychloposuvem pro snížení vedlejších výrobních časů
• Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
• Lože stroje odlité v jednom kusu je zvláště odolné vibracím a proti kroucení, což je hlavní podmínkou pro přesné soustružení

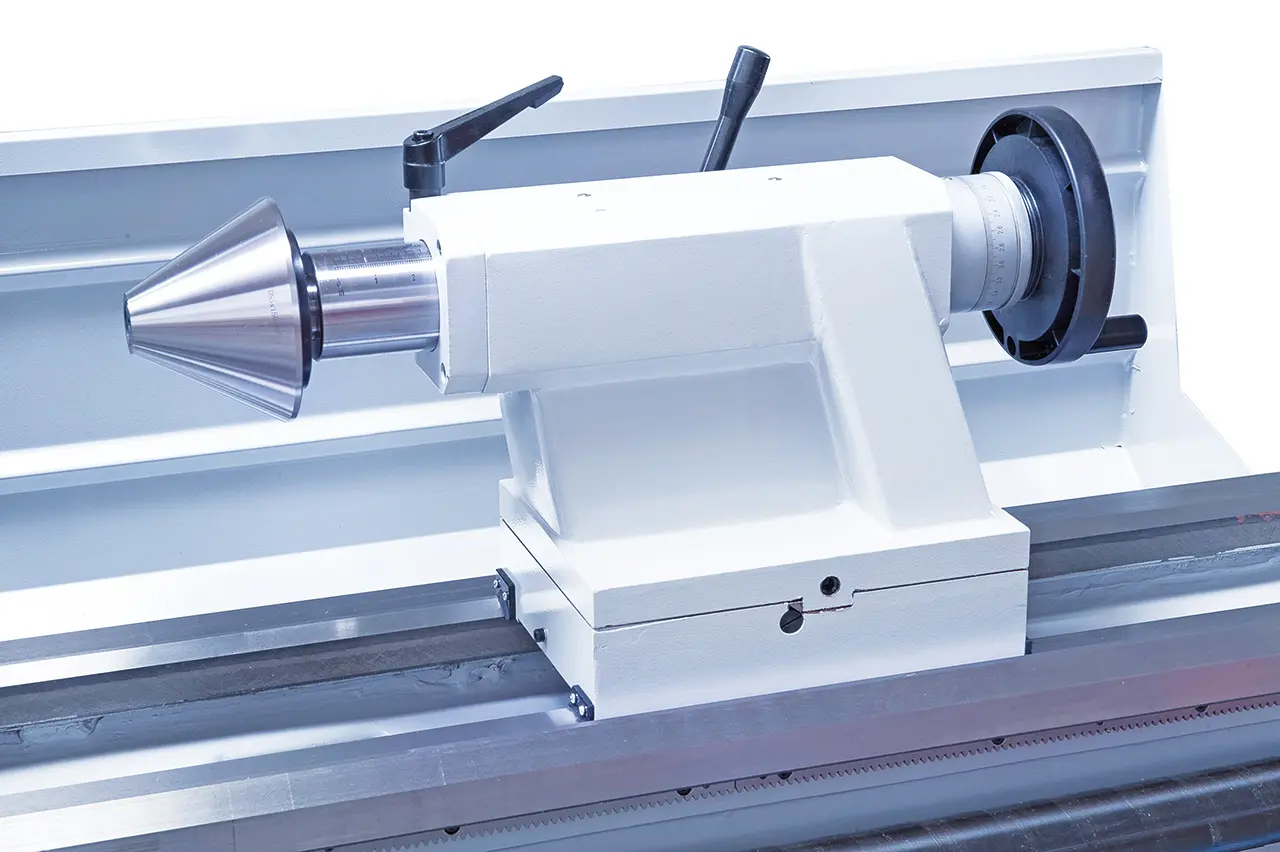

• Má přestavitelný koník k soustružení kuželových tvarů
• Centrální mazání podélného suportu

Konkurenční výhody soustruhů Bernardo Titan 560

• Magnetická brzda vřetena


Soustruh je v základu vybaven magnetickou brzdou vřetena podle požadavků evropské normy EN ISO 23125. V nouzové situaci během několika otáček dojde k zastavení a klidové pozici.

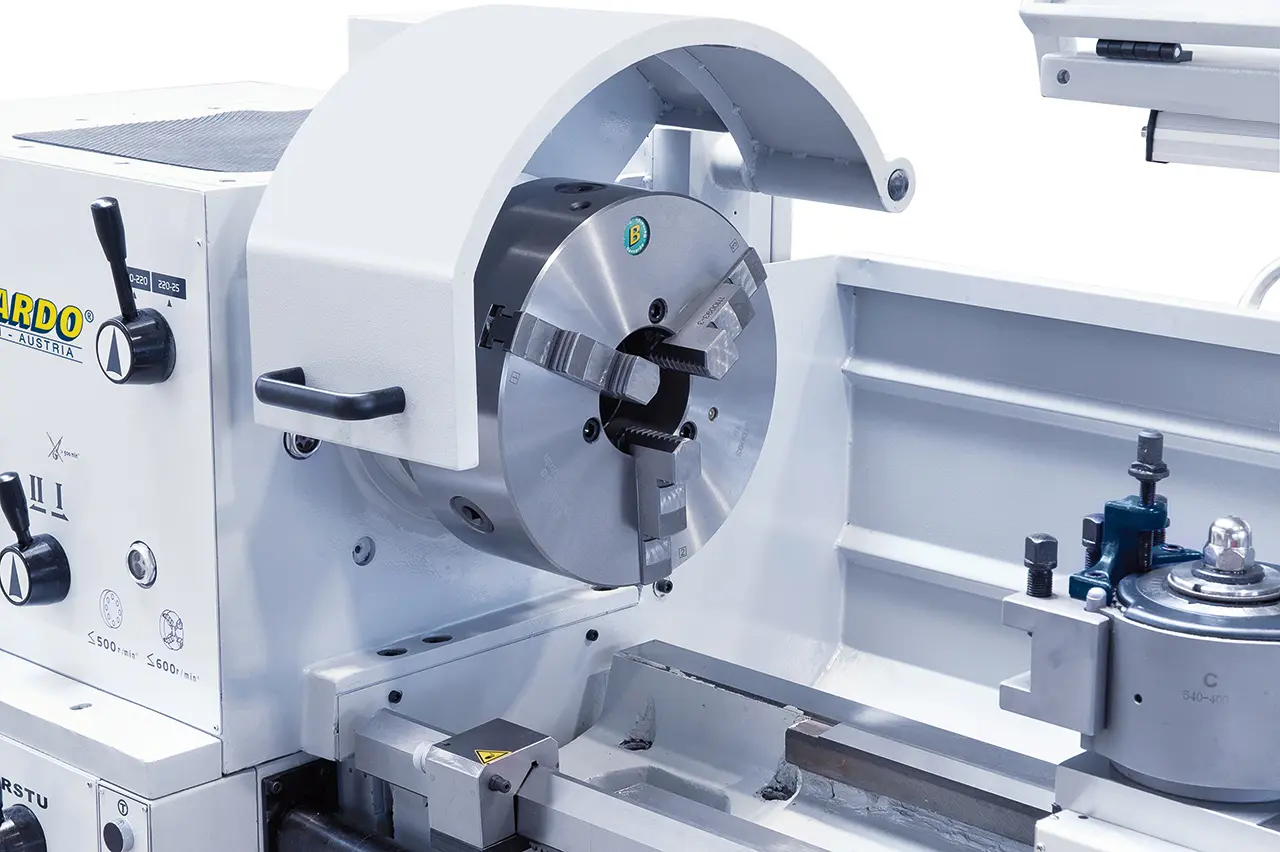

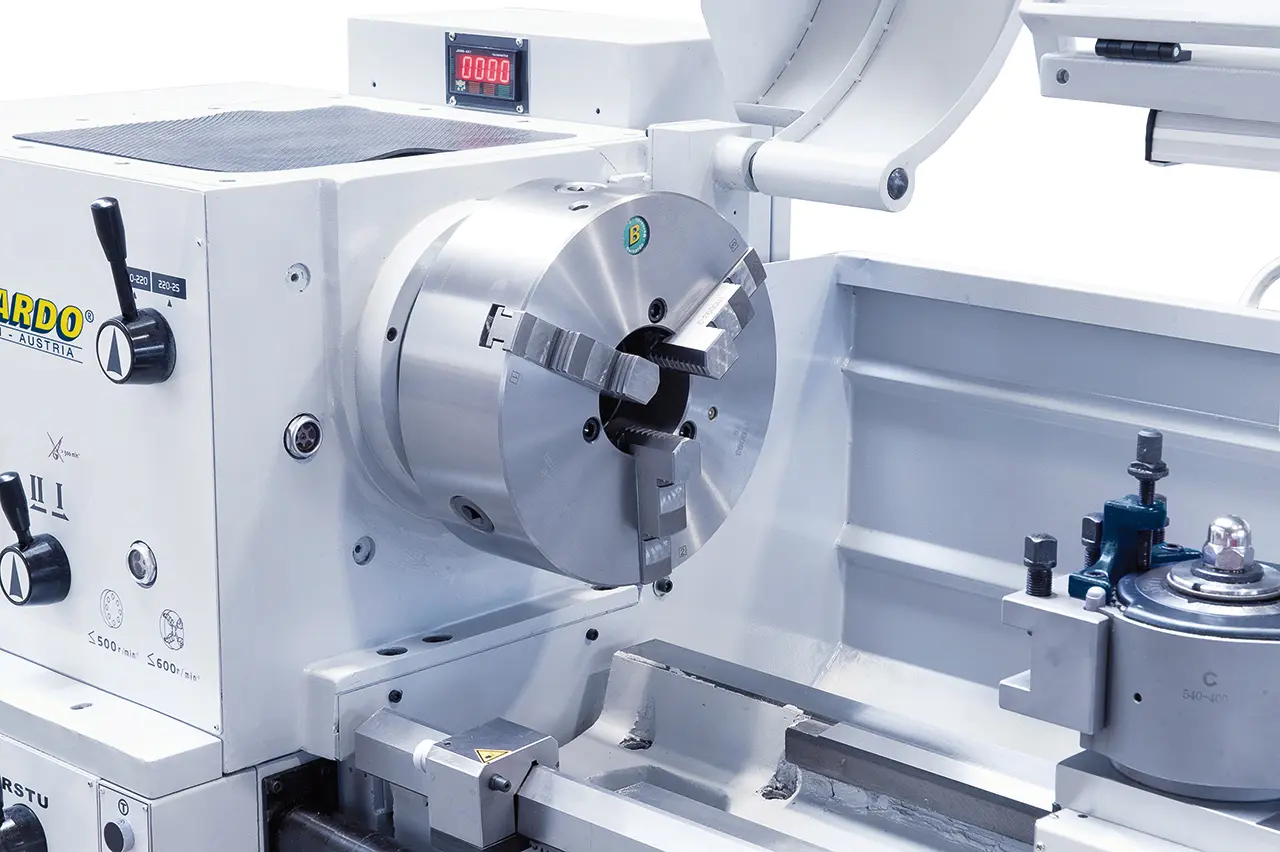

• Kvalitní 3čelisťové sklíčidlo


Standardně jsou dodávána sklíčidla vhodná pro 1 650 ot./min, která s rezervou překonávají požadavky normy DIN 6386. Svou velikostí jsou sklíčidla Camlock 8" určena pro velký rozsah a bezpečné upnutí obrobku.

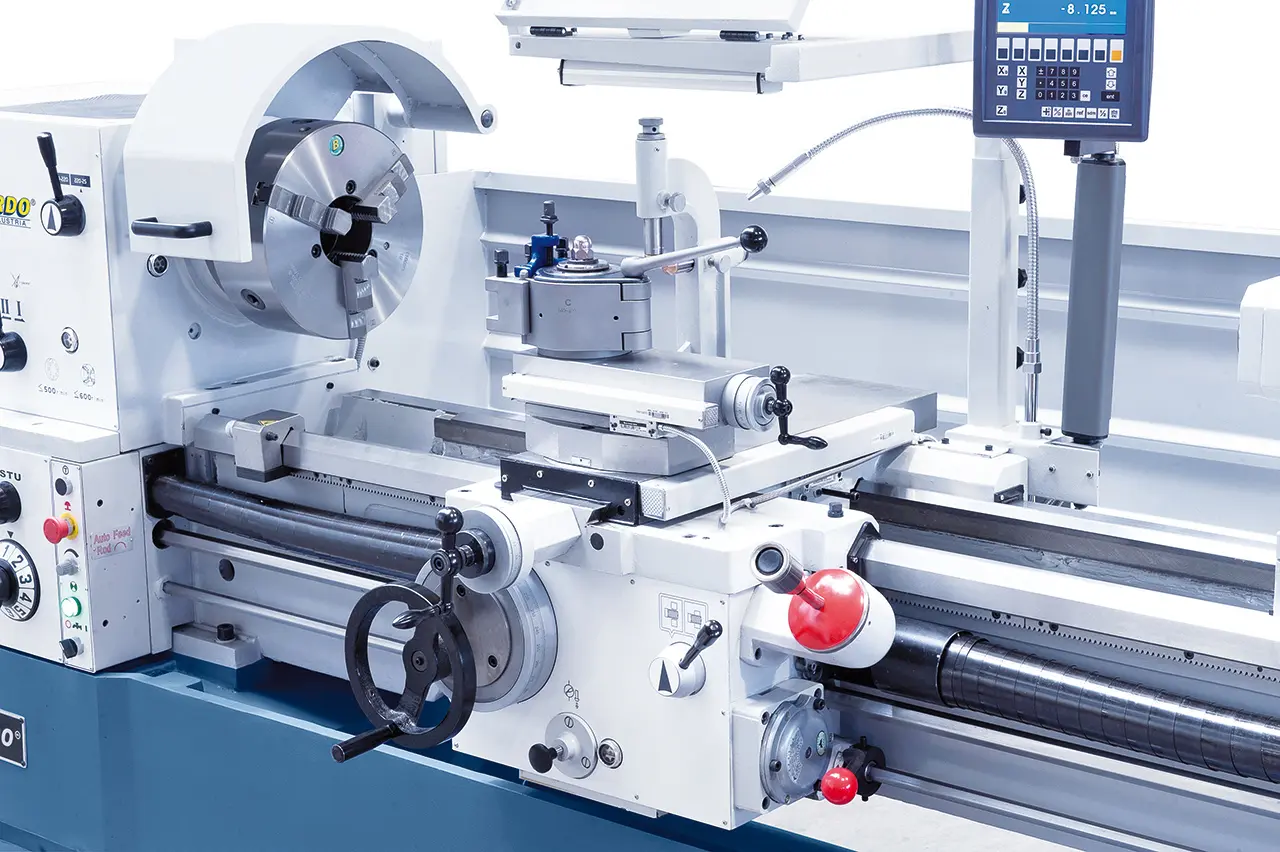

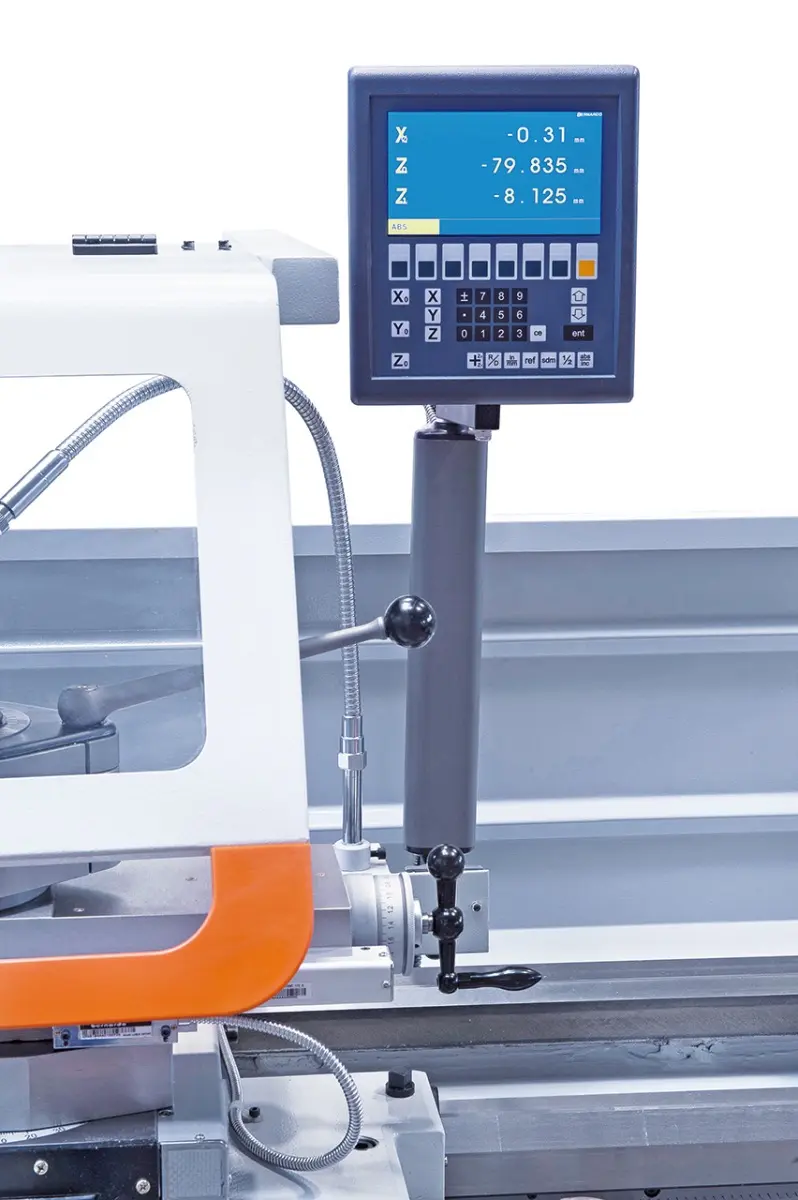

• Digitální displej přímo na suportu



S cílem zajistit větší komfort a ergonomii obsluhy je displej digitálního odměřování stále v zorném poli obsluhy díky montáži displeje přímo na pojízdném suportu soustruhu.

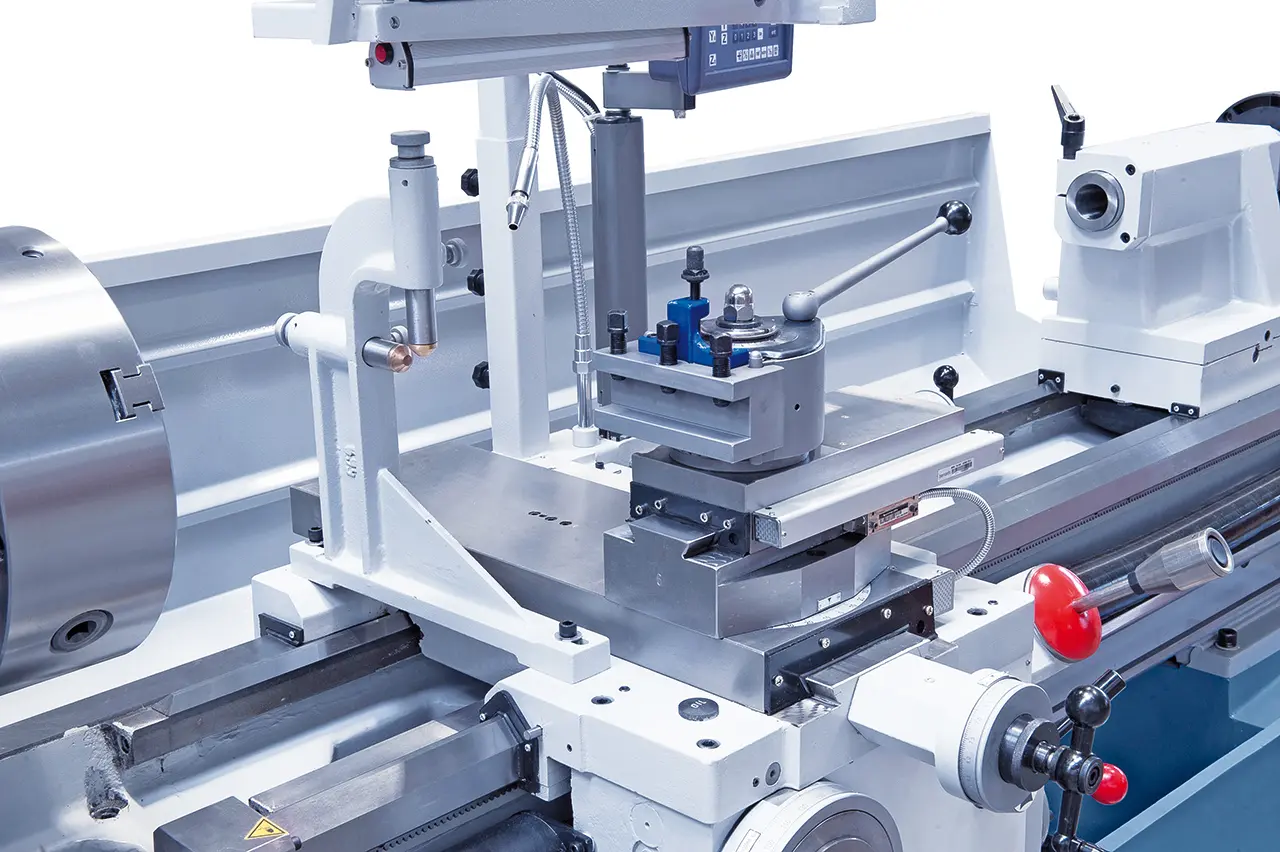

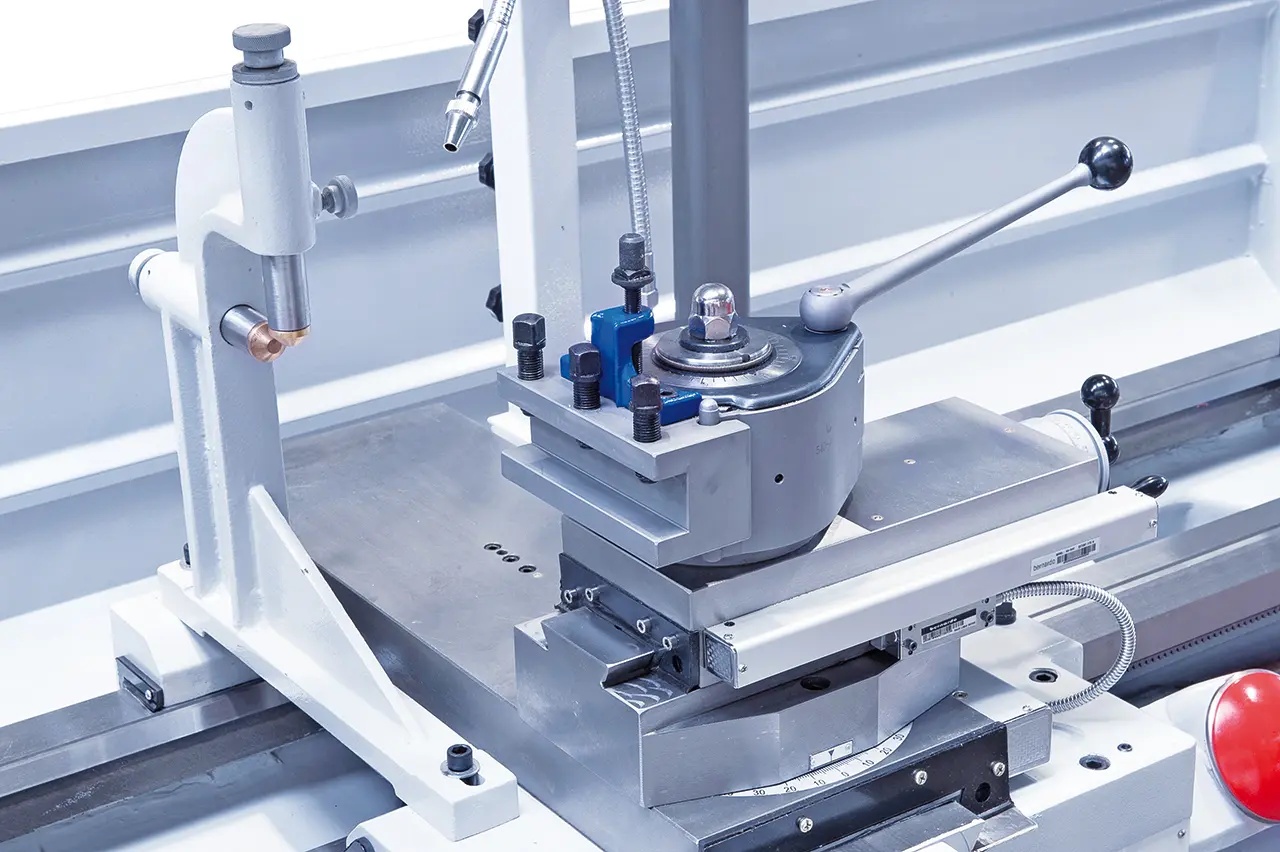

• Rychloupínací nožový držák


Soustruh Bernardo Solid je standardně dodáván s rychloupínacím nožovým držákem Multifix vel. C. Oproti jinému výrobci, jsou ve standardní dodávce 4 výměnné držáky nástrojů.

• Dostatečně dimenzované vřeteno soustruhu


Průchodnost vřetene u soustruhu Bernardo Titan byla zvětšena až na 105 mm pro snadné obrábění dlouhých obrobků… Velikost upínání sklíčidel Camlock 8" dle DIN 55029 je bohatě dimenzována pro velký rozsah a bezpečné upnutí obrobku.

Součásti dodávky soustruhu Bernardo

• 3 osé digitální odměřování ES-12 V s LCD displejem
• 3-čelisťové sklíčidlo PS3-315 mm / D8

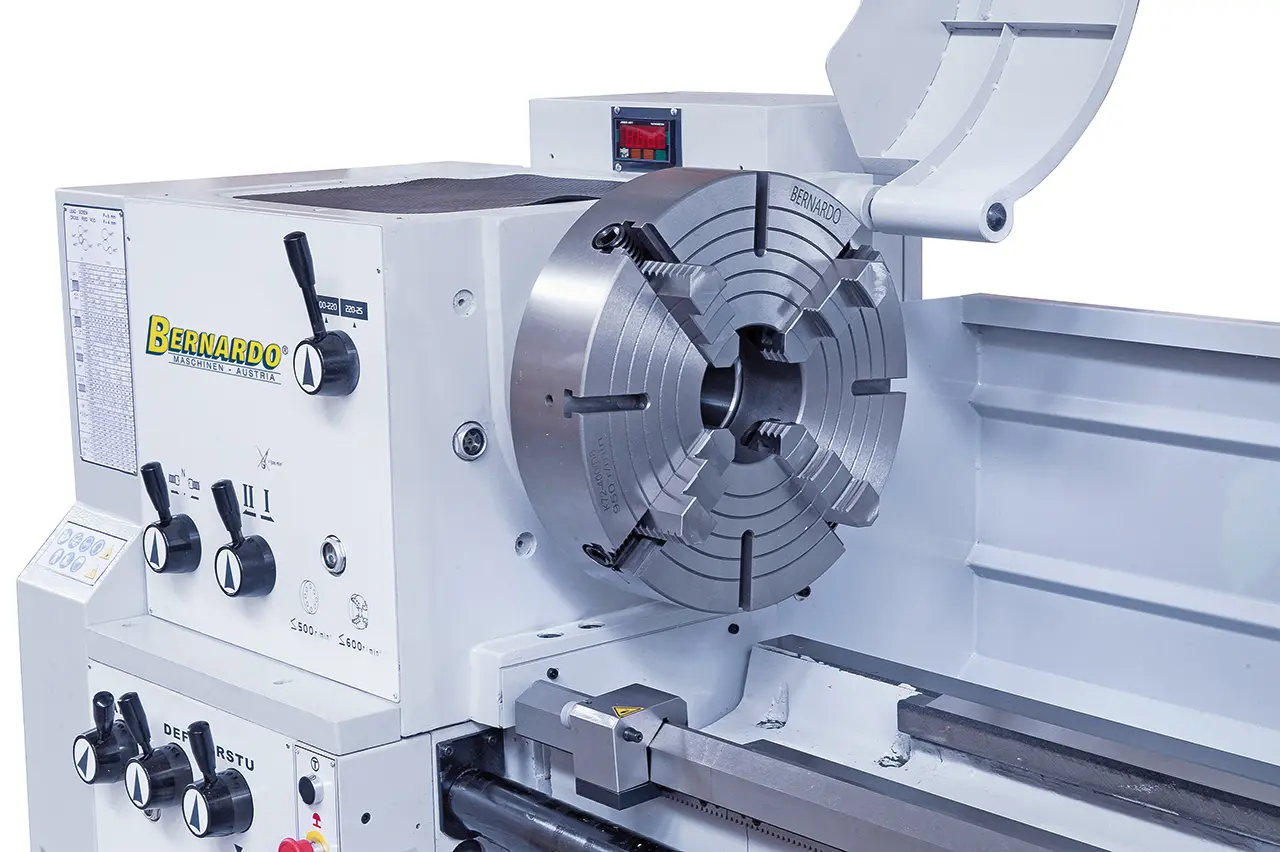

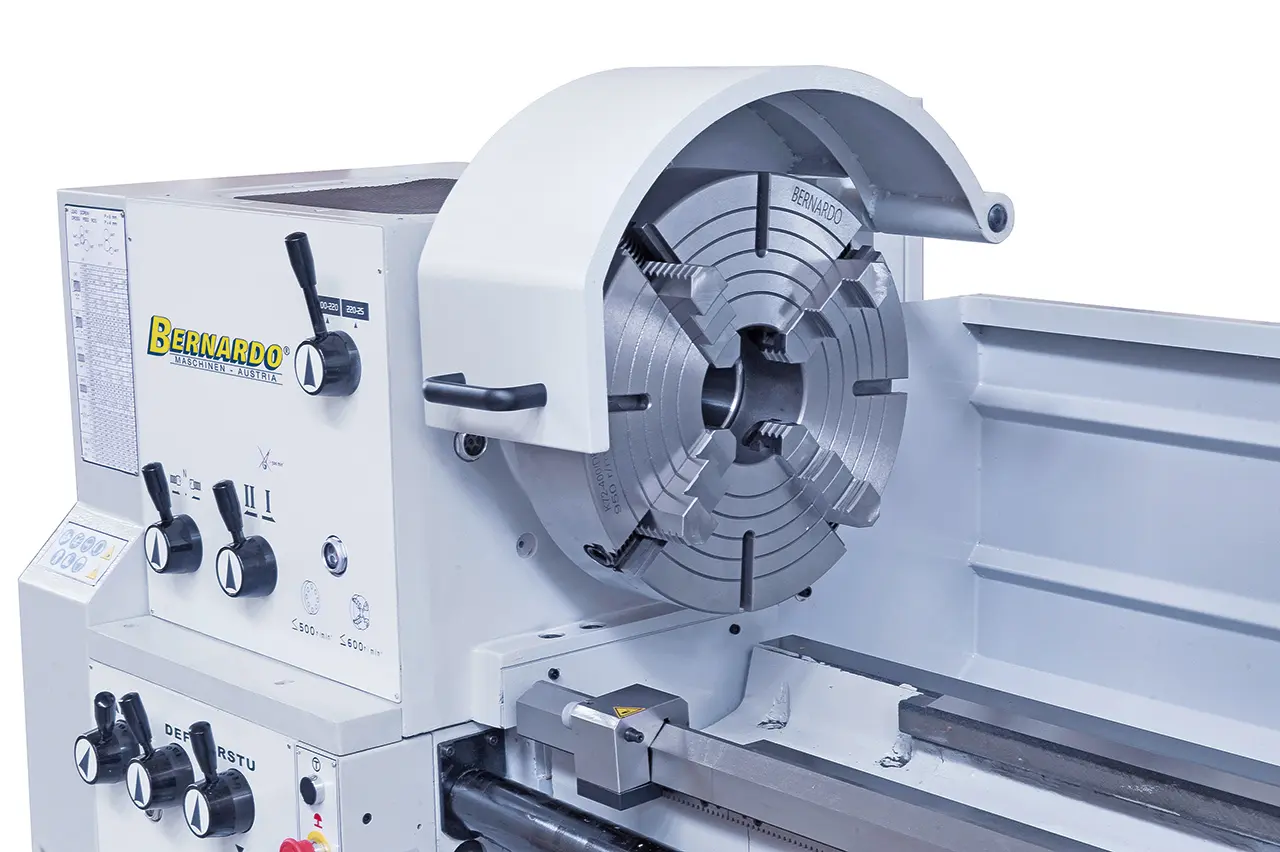

• Upínací deska pr. 450 mm

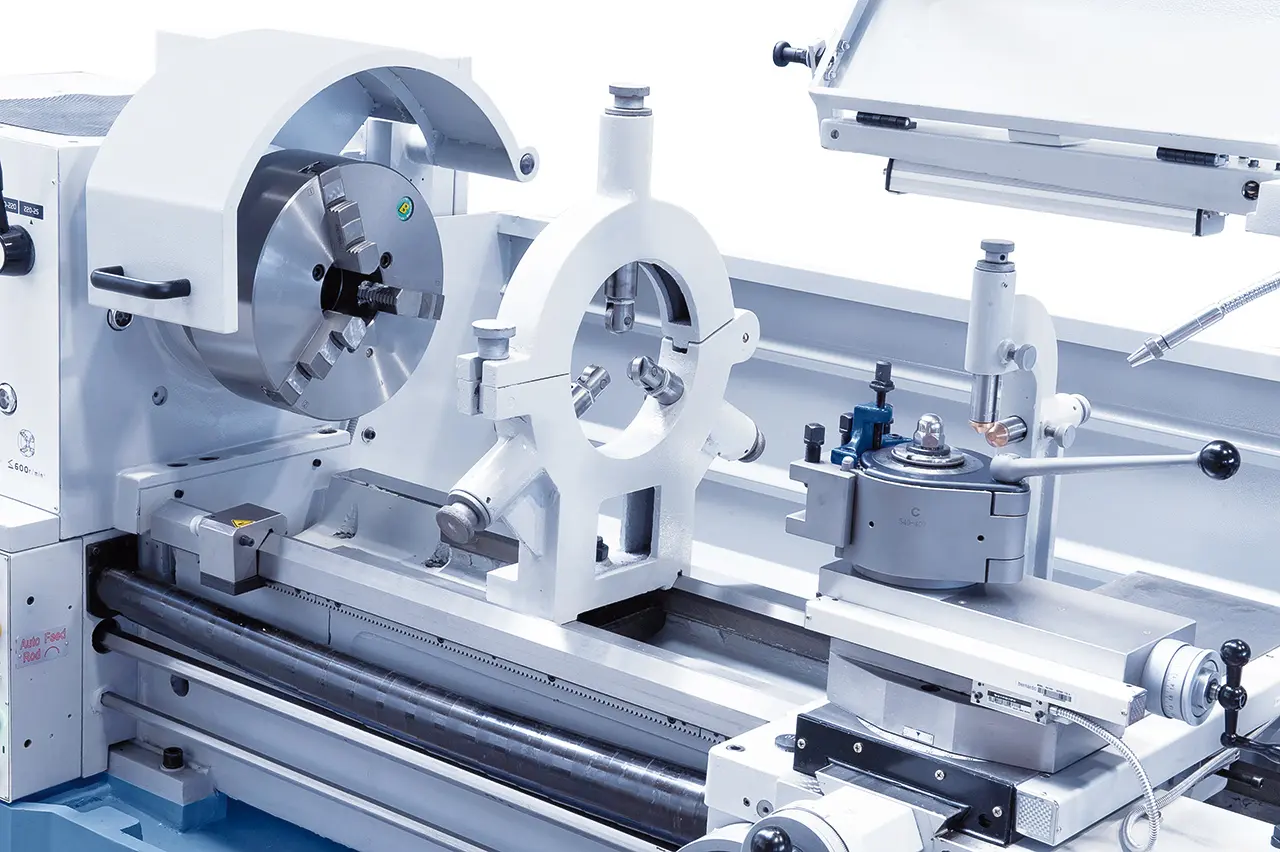

• Pevná luneta - max. pr. 180 mm
• Posuvná luneta - max. pr. 120 mm
• Nožní brzda vřetene dle CE norem
• 2 pevné hroty
• Prvotní olejová náplň Shell Tellus 46
• Chladicí zařízení
• Rychloupínací držák vč. 4 přímých vložek

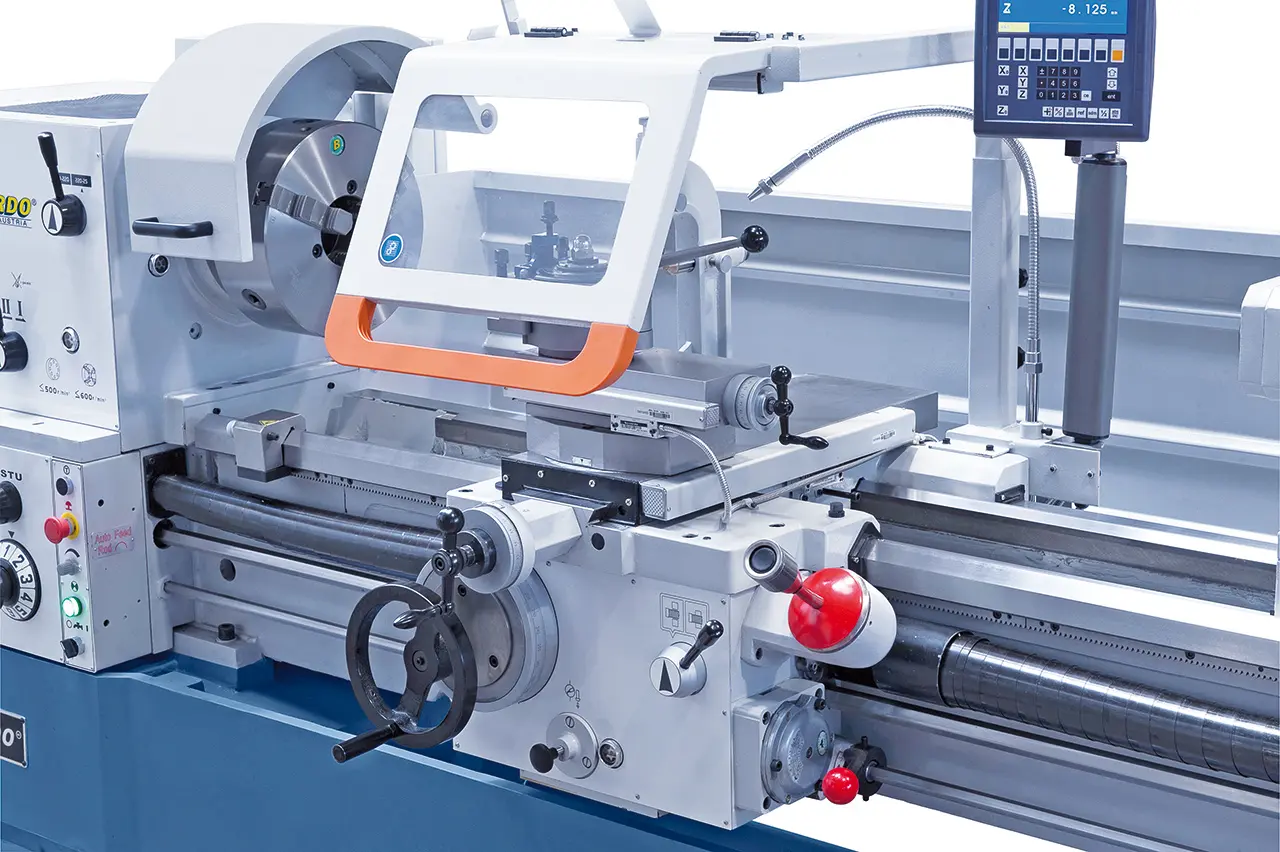

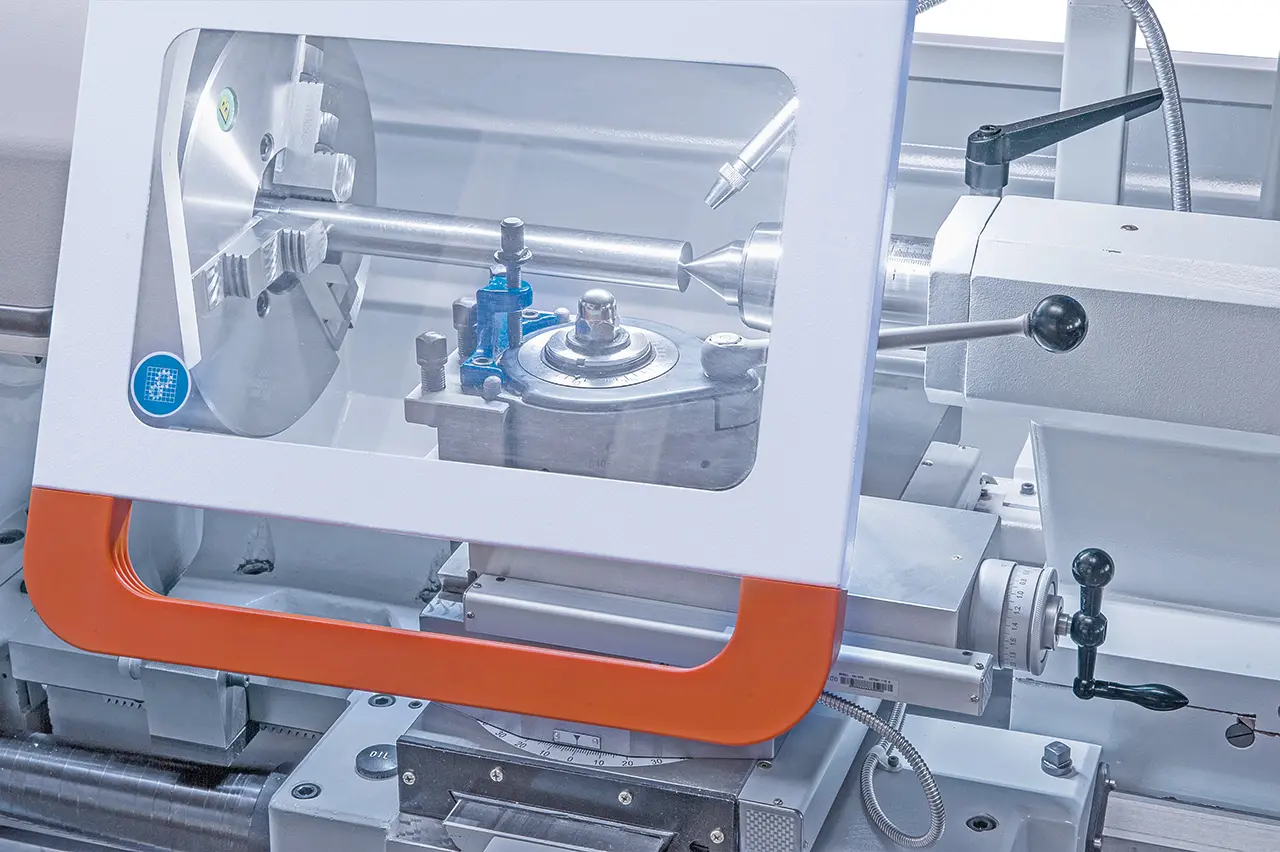

• Ochranný kryt u rychloupínacího nožového držáku
• Kluzná spojka

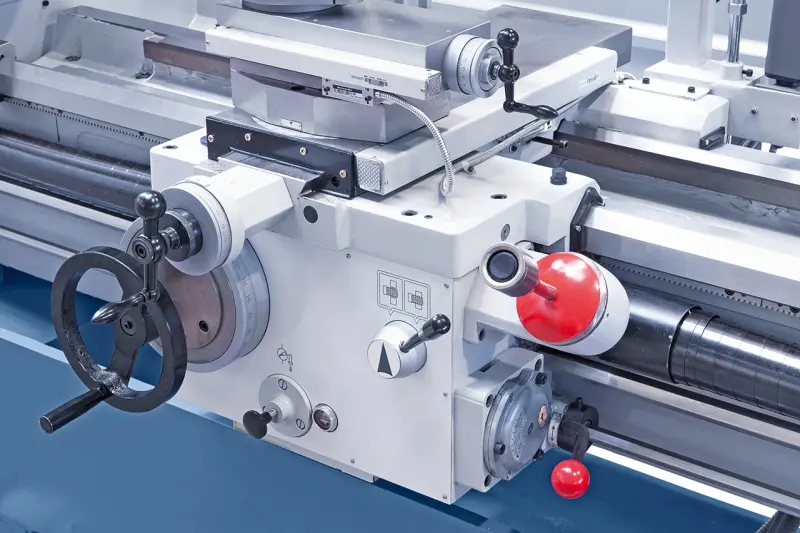

• Délkový a příčný rychloposuv

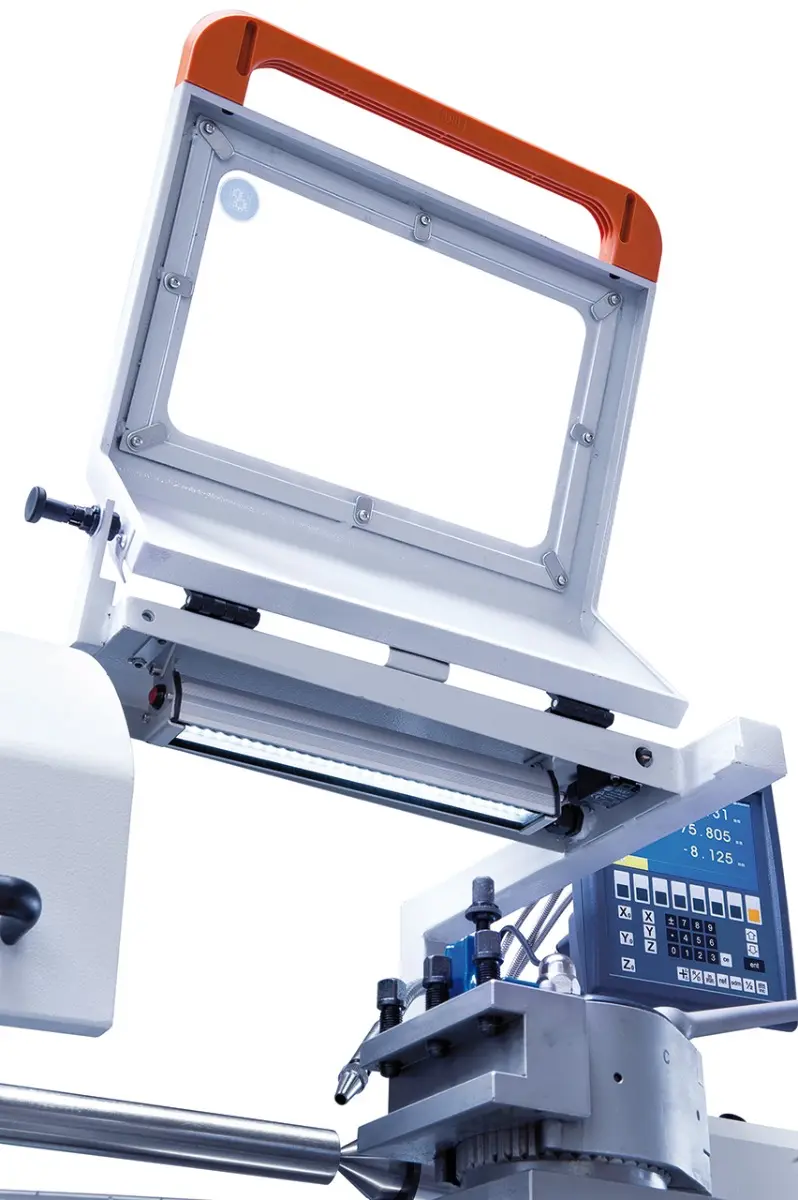

• LED pracovní světlo

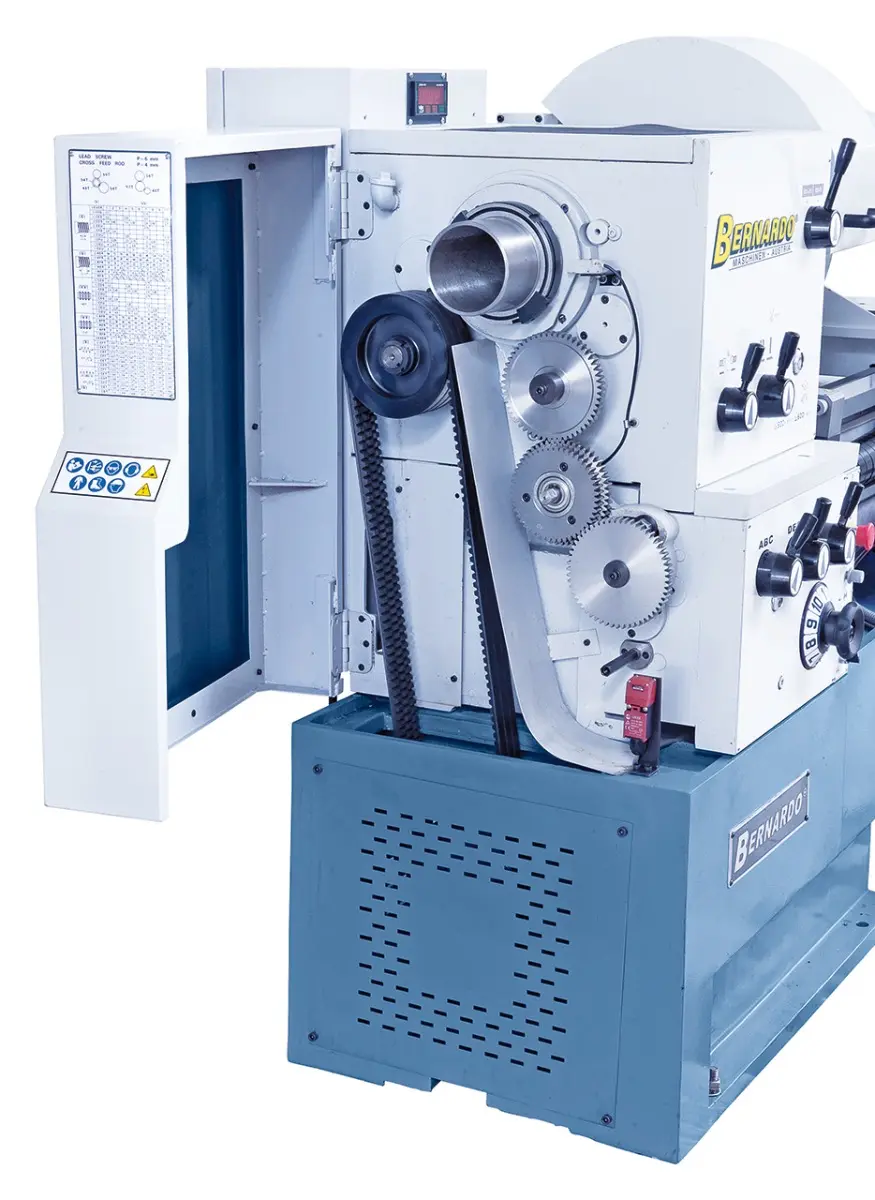

• Výměnná kola (pro soustružení závitů)
• Redukční pouzdro
• Zadní stěna na zachytávání třísek
• Obslužné a servisní nářadí

Technické parametry soustruhu Bernardo

• Výkon motoru [W]: 7 500
• Vzdálenost hrotů [mm]: 1 500
• Výška hrotů [mm]: 280
• Točný průměr nad ložem [mm]: 560
• Točný průměr nad sedlovou mezerou [mm]: 785
• Točný průměr nad suportem [mm]: 350
• Šíře lože [mm]: 350
• Průchod vřetena [mm]: 105
• Upnutí vřetena: DIN 55029, D1 - 8"
• Rozsah otáček [U.min^-1]: (2) 25 ÷ 220 / 220 ÷ 1 500
• Rozsah podélných posuvů [mm.U^-1]: (42) 0,055 ÷ 3,061
• Rozsah příčných posuvů [mm.U^-1]: (42) 0,025 ÷ 1,384
• Metrický závit [mm]: (41) 0,1 ÷ 14
• Palcový závit [TPI]: (60) 2 ÷ 112
• Průměr pinoly [mm]: 75
• Dráha pinoly [mm]: 185
• Kužel pinoly: MK 5
• Rozměry stroje (š x h x v) [mm]: 2 840 x 1 150 x 1 610
• Hmotnost ca. [kg]: 2 420
