- Výkon motoru [W]: 3 300 / 4 500
- Vzdálenost hrotů [mm]: 1 000
- Výška hrotů [mm]: 205
- Točný průměr nad ložem [mm]: 410
- Točný průměr nad sedlovou mezerou [mm]: 580
- Točný průměr nad suportem [mm]: 255
- Průchod vřetena [mm]: 52
- Upnutí vřetena: DIN 55029, D1 - 6
- Rozsah otáček [U.min-1]: (16) 45 ÷ 1 800
- Rozsah podélných posuvů [mm.ot-1]: (17) 0,05 ÷ 1,7
- Rozsah příčných posuvů [mm.ot-1]: (17) 0,025 ÷ 0,85
- Metrický závit [mm]: (42) 0,2 ÷ 14
- Palcový závit [TPI]: (45) 2 ÷ 72
- Průměr pinoly [mm]: 50
- Dráha pinoly [mm]: 120
- Kužel pinoly : MK 4
- Rozměry stroje (š x h x v) [mm]: 2 030 x 1 000 x 1 450
- Hmotnost ca. [kg]: 1 550

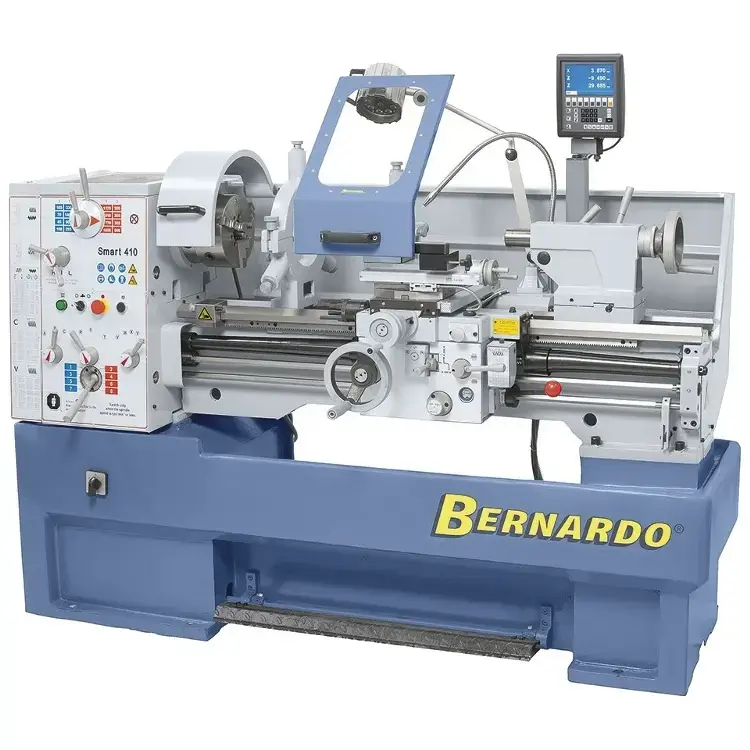

Univerzální soustruh Bernardo SMART 410 x 1000 s digitálním odměřováním
výkon 3,3/4,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (16 st.) 45 ÷ 1800 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm
387 901,80 Kč
320 580,00 Kč
bez DPH
Vhodné příslušenství
BER442054
Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem
14 ks skladem
6 197,62 Kč
BER443079
Soustružnické nože Bernardo HM 20 mm. Sada P (7 dílů)
8 ks skladem
7 078,50 Kč
BER215063
4čelisťové sklíčidlo nesoustředné K72 - 250/D6, DIN 55029
2 ks skladem
11 577,28 Kč
BER214057
Příruba s krátkým kuželem FL 200/D6 z litiny dle DIN 55029
Do 10 dnů
4 121,26 Kč
BER210835
Sklíčidlo 4-čel. Standard,DK12-200/D6 ,DIN 55029, litina
2 ks skladem
12 112,10 Kč
BER211056F
Sklíčidlo 3-čelisťové PS3-250/D6 z litiny dle DIN 55029
Do 10 dnů
19 851,26 Kč
BER210854
Měkké čelisti monoblokové, DSJ-DK11-200
1 ks skladem
2 328,04 Kč
BER210867
Měkké čelisti monoblokové DSJ-DK12-200
Do 10 dnů
3 397,68 Kč
BER210878
Měkké čelisti, DSTJ-DK11-200
Do 10 dnů
2 328,04 Kč
BER213205
Měkké čelisti SJ-PS3-250 (monoblokové)
Do 10 dnů
5 379,66 Kč
BER210922
Reverzní čelisti DTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
BER210900
Základní čelisti, DMJ-DK11-200
Do 10 dnů
2 359,50 Kč
BER231002
Sada rychloupínacích nožových držáků Bernardo velikost B
Do 10 dnů
21 424,26 Kč
BER231007B1
Výměnný držák 25 x120mm s přímou vložkou vel.B
Dostupnost na dotaz
4 372,94 Kč
BER231007B4
Výměnný držák 32 x140mm s přímou vložkou vel.B
Do 10 dnů
4 058,34 Kč
BER231012
Výměnný držák 32x130 mm s prizmatickou vložkou,vel B
Do 10 dnů
3 775,20 Kč
BER221096
Kleštinový upínač Bernardo 5C s upnutím D1-6
1 ks skladem
10 035,74 Kč
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
2 ks skladem
9 752,60 Kč
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
6 ks skladem
5 442,58 Kč
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
2 ks skladem
5 694,26 Kč
BER221003
Spřažený otočný hrot MK4. Typ PC
Očekáváme 09.08.2024
2 894,32 Kč
BER221026
Otočný hrot pro velké výkony Bernardo NCK-A MK 4
2 ks skladem
4 813,38 Kč
EDE33580049
Trn pro vrtačkové sklíčidlo Fortis MK 4/B 16 DIN 238
4 ks skladem
551,64 Kč
BER241082
Rychloupínací hlavička Bernardo 3 - 16 mm / B 16
27 ks skladem
1 548,80 Kč
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
2 ks skladem
5 190,90 Kč
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
2 ks skladem
8 966,10 Kč
BER031810
Přípravek pro soustružení kuželů pro soustruh Bernardo Smart 410
1 ks skladem
17 145,70 Kč
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
BER532000
Nivelační kyvný prvek Bernardo MS 80
18 ks skladem
1 352,78 Kč
BER532012
Nivelační kyvný prvek Bernardo NE 160
47 ks skladem
1 761,76 Kč
BER442054
Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem
14 ks skladem
6 197,62 Kč
BER443079
Soustružnické nože Bernardo HM 20 mm. Sada P (7 dílů)
8 ks skladem
7 078,50 Kč
BER215063
4čelisťové sklíčidlo nesoustředné K72 - 250/D6, DIN 55029
2 ks skladem
11 577,28 Kč
BER214057
Příruba s krátkým kuželem FL 200/D6 z litiny dle DIN 55029
Do 10 dnů
4 121,26 Kč
BER210835
Sklíčidlo 4-čel. Standard,DK12-200/D6 ,DIN 55029, litina
2 ks skladem
12 112,10 Kč
BER211056F
Sklíčidlo 3-čelisťové PS3-250/D6 z litiny dle DIN 55029
Do 10 dnů
19 851,26 Kč
BER210854
Měkké čelisti monoblokové, DSJ-DK11-200
1 ks skladem
2 328,04 Kč
BER210867
Měkké čelisti monoblokové DSJ-DK12-200
Do 10 dnů
3 397,68 Kč
BER210878
Měkké čelisti, DSTJ-DK11-200
Do 10 dnů
2 328,04 Kč
BER213205
Měkké čelisti SJ-PS3-250 (monoblokové)
Do 10 dnů
5 379,66 Kč
BER210922
Reverzní čelisti DTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
BER210900
Základní čelisti, DMJ-DK11-200
Do 10 dnů
2 359,50 Kč
BER231002
Sada rychloupínacích nožových držáků Bernardo velikost B
Do 10 dnů
21 424,26 Kč
BER231007B1
Výměnný držák 25 x120mm s přímou vložkou vel.B
Dostupnost na dotaz
4 372,94 Kč
BER231007B4
Výměnný držák 32 x140mm s přímou vložkou vel.B
Do 10 dnů
4 058,34 Kč
BER231012
Výměnný držák 32x130 mm s prizmatickou vložkou,vel B
Do 10 dnů
3 775,20 Kč
BER221096
Kleštinový upínač Bernardo 5C s upnutím D1-6
1 ks skladem
10 035,74 Kč
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
2 ks skladem
9 752,60 Kč
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
6 ks skladem
5 442,58 Kč
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
2 ks skladem
5 694,26 Kč
BER221003
Spřažený otočný hrot MK4. Typ PC
Očekáváme 09.08.2024
2 894,32 Kč
BER221026
Otočný hrot pro velké výkony Bernardo NCK-A MK 4
2 ks skladem
4 813,38 Kč
EDE33580049
Trn pro vrtačkové sklíčidlo Fortis MK 4/B 16 DIN 238
4 ks skladem
551,64 Kč
BER241082
Rychloupínací hlavička Bernardo 3 - 16 mm / B 16
27 ks skladem
1 548,80 Kč
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
2 ks skladem
5 190,90 Kč
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
2 ks skladem
8 966,10 Kč
BER031810
Přípravek pro soustružení kuželů pro soustruh Bernardo Smart 410
1 ks skladem
17 145,70 Kč
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
BER532000
Nivelační kyvný prvek Bernardo MS 80
18 ks skladem
1 352,78 Kč
BER532012
Nivelační kyvný prvek Bernardo NE 160
47 ks skladem
1 761,76 Kč
Univerzální soustruh Bernardo SMART 410 x 1000 s digitálním odměřováním
Univerzální soustruh Bernardo Smart 410 x 1000 s digitálním odměřováním
Tento soustruh Smart 410 je určen pro lehké a středně těžké obráběcí práce. Základní vybavení soustruhu (součást dodávky) obsahuje důležité příslušenství pro univerzální využití. Model je dodáván digitálním odměřováním ve všech třech osách.
Soustruh Bernardo Smart 410 - Specifikace
- Prizmatické lože ze šedé litiny, indukčně tvrzené a přesně broušené
- Nožní brzda pro redukci vedlejších časů
- Centrální, snadné přepínání pro posuvy a závity s vodicím a tažným vřetenem (šroubem)
- Moderní uložení hlavního vřetena v přesném provedení valivých ložisek
- Ozubená kola jsou tvrzená a přesně broušená
- Jednoduché a lehké přepínání počtu otáček a posuvů
- Tvrzená a broušená ozubená kola a hřídele i v převodech pro posuv
- Posouvatelný koník do strany pro soustružení kuželových ploch
- Vyjímatelný můstek umožňuje opracování dílců většího průměru
Součásti dodávky soustruhu Bernardo Smart
- Digitální odměřování ve třech osách
- 3-čelisťové sklíčidlo 200 mm DK11-200 mm / D6
- Lícní deska 350 mm
- Pevná luneta pr. 135 mm
- Posuvná luneta pr. 65 mm
- Chladicí systém
- Čtyřstranný otočný nožový držák
- Kryt čtyřnožového držáku
- Mikrometrický podélný doraz
- Kluzná spojka
- Revolverový podélný doraz s jemným nastavením
- Indikátor závitů
- Motor a magnetickou brzdou v souladu s CE
- Nožní pedál s funkcí brzdy dle CE
- Prvotní olejová náplň Shell Tellus 46
- LED pracovní osvětlení
- Výměnná kola (pro soustružení závitů)
- Redukční pouzdra
- Dva pevné hroty
- Třísková vana
- Obslužné a servisní nářadí
Technické parametry
