Univerzální soustruh Bernardo Master 360 Pro s digitálním odměřováním (BER031272XL)

• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40% [W]: 2 200
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 180
• Točný průměr nad ložem [mm]: 360
• Točný průměr nad suportem [mm]: 220
• Šířka lože [mm]: 185
• Průchod vřetena [mm]: 52
• Upnutí vřetena: DIN 55029, D 1-5
• Rozsah otáček [U.min^-1]: (8) 70 ÷ 2 000
• Rozsah podélných posuvů [mm.ot^-1]: (32) 0,052 ÷ 1,392
• Rozsah příčných posuvů [mm.ot^-1]: (32) 0,014 ÷ 0,380
• Metrické závity [mm]: (26) 0,4 ÷ 7,0
• Palcové závity [TPI]: (34) 4 ÷ 56
• Průměr pinoly [mm]: 42
• Vysunutí pinoly [mm]: 100
• Kužel pinoly: MK 3
• Rozměry stroje (š x h x v) [mm]: 1 825 x 750 x 1 600
• Hmotnost [kg]: 575

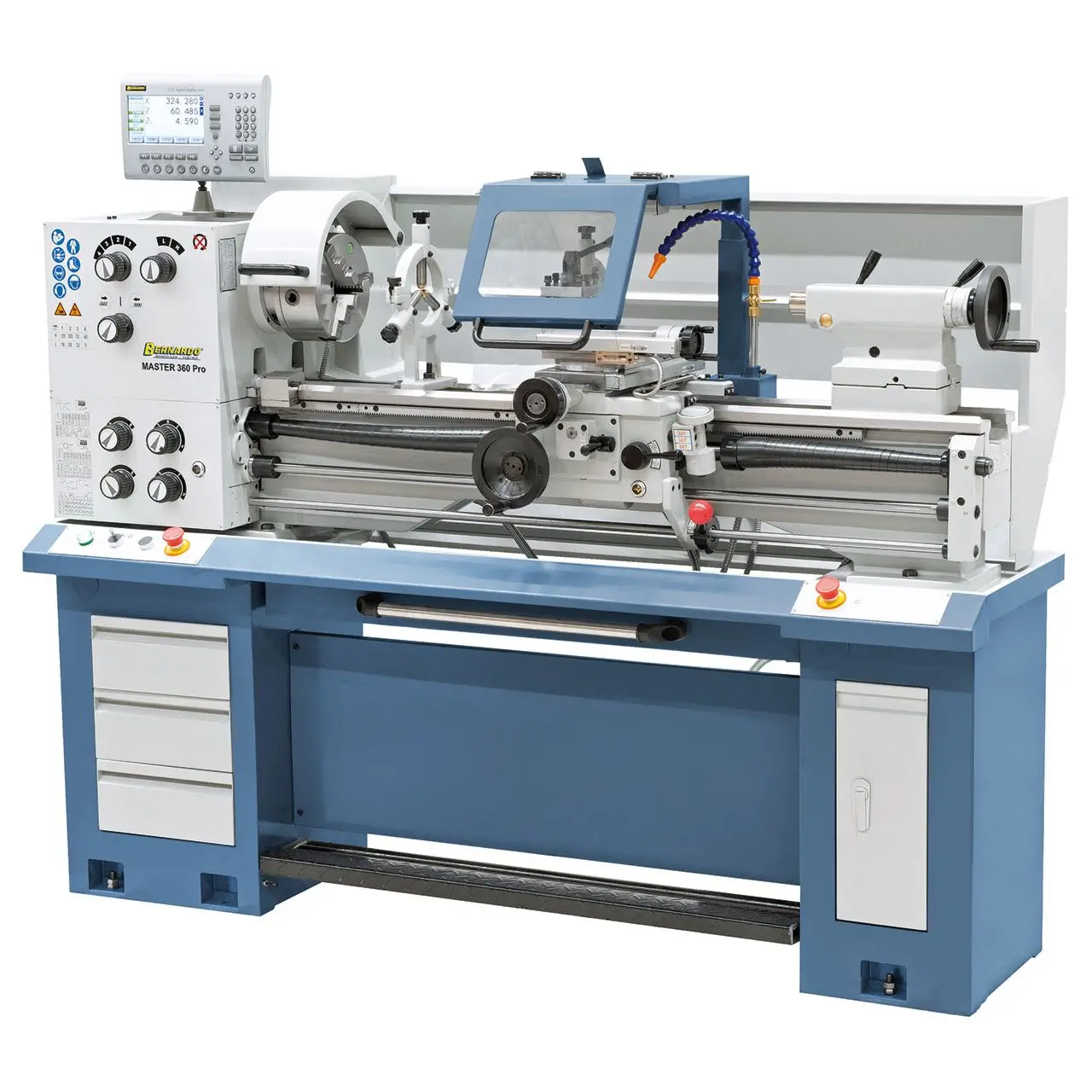

Soustruh na kov Bernardo Master 360 Pro s digitálním odměřováním 3 os

Hrotové soustruhy Master s robustní konstrukcí a snadnou manipulací již v základním vybavení obsahují digitální odměřování polohy ve 3 osách, vrtání vřetene s rozměrem 52 mm a jsou ideální pro odborné školy, opravárenské dílny a nástrojařské výrobny.

• Pro minimalizaci vlivu chvění při obrábění je masivní prizmatické lože vyztuženo žebrováním
• Sériově s velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 52 mm
• Soustruh je vhodný k obrábění oceli, hliníku i plastů

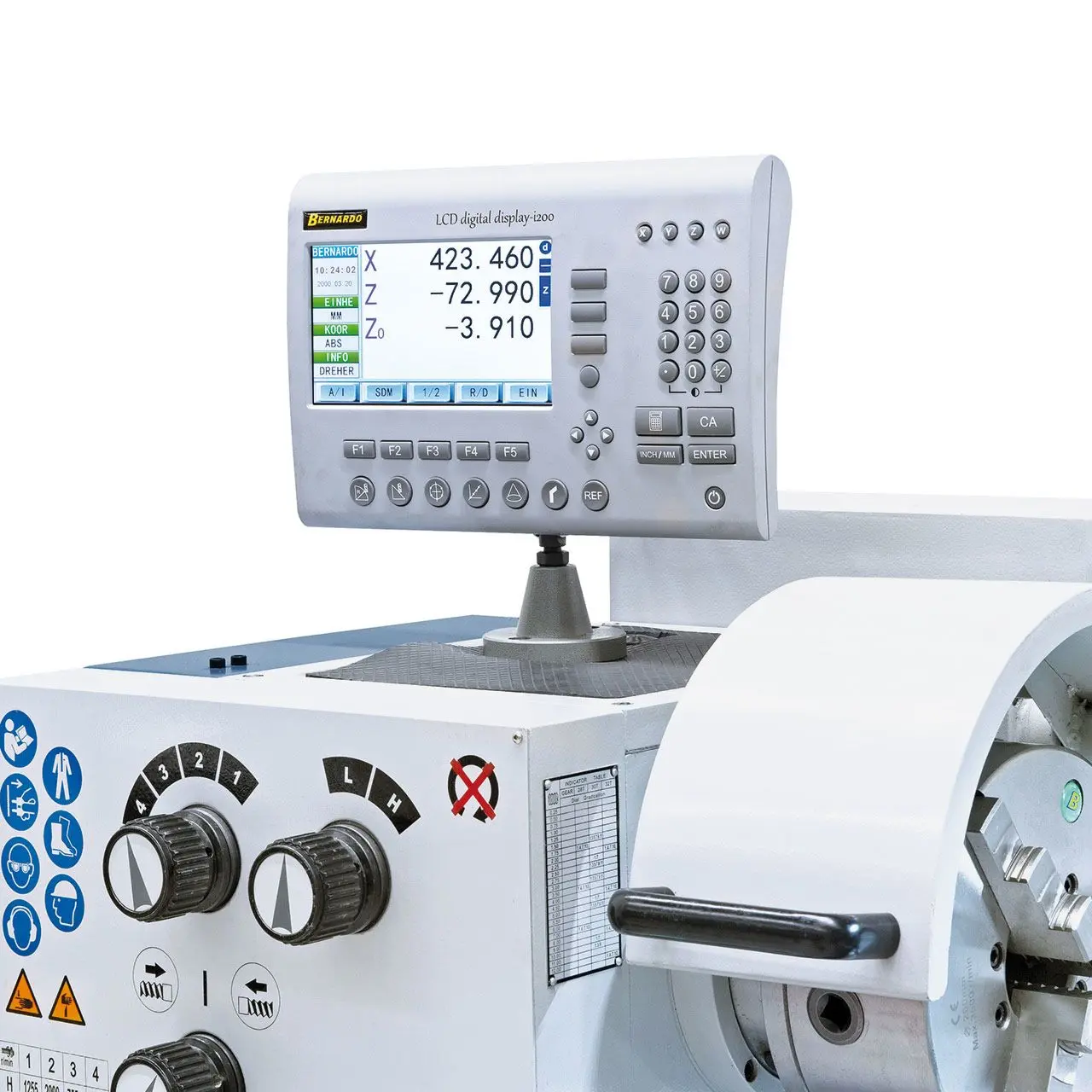

• Digitální odměřování ve třech osách i200 s LCD dispelejem
• Vyjímatelný můstek pro obrábění dílců s velkým průměrem
• Výsuvná vana na třísky usnadní umístění stroje

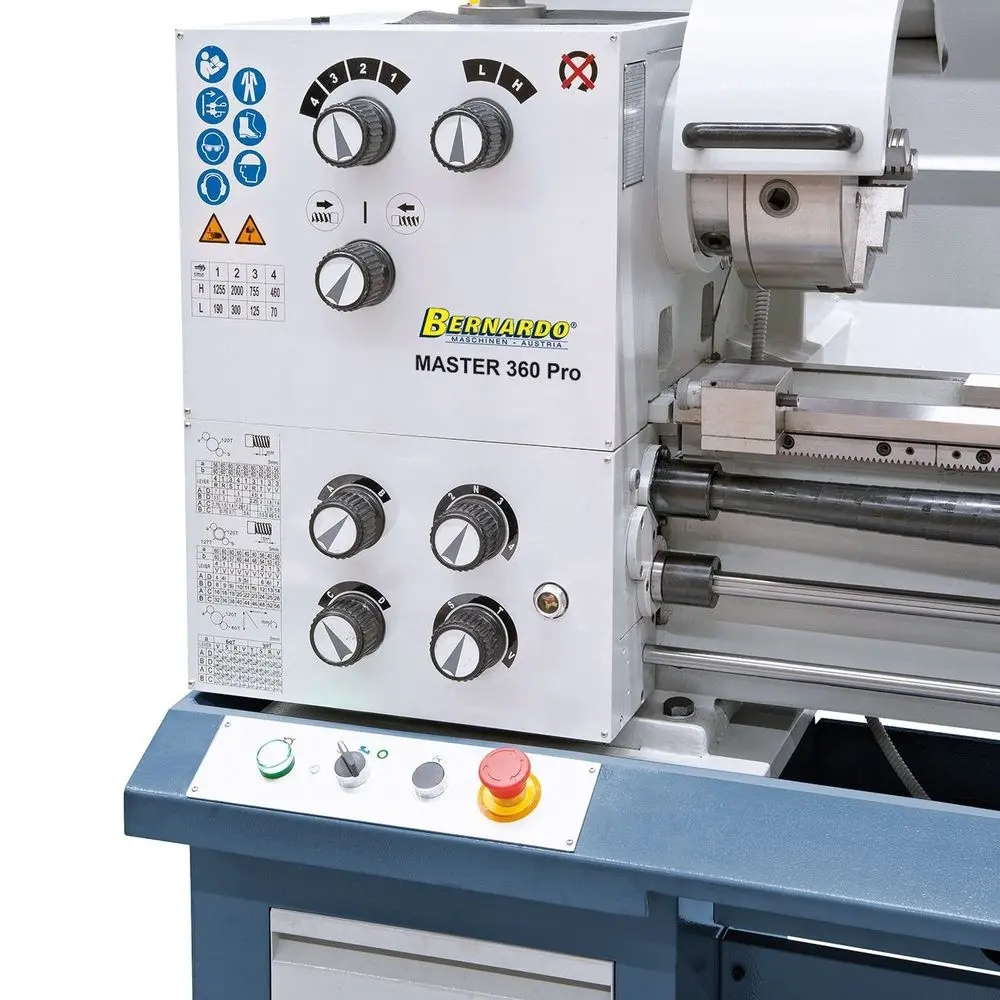

• Nastavení otáček a posuvu je jednoduché, s lehkým chodem a s přesným přepínáním
• Elektromechanická nožní brzda snižuje výrobní časy
• Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
• Prizmatický tvar lože má indukčně kalené a broušené plochy
• Zaručená přesnost chodu vřetena ≤ 0,009 mm
• Kalené a broušené hlavní vřeteno běžící v olejové lázni
• U koníku, vřeteníku a na všech ostatních vedeních lze seřizovat vůle

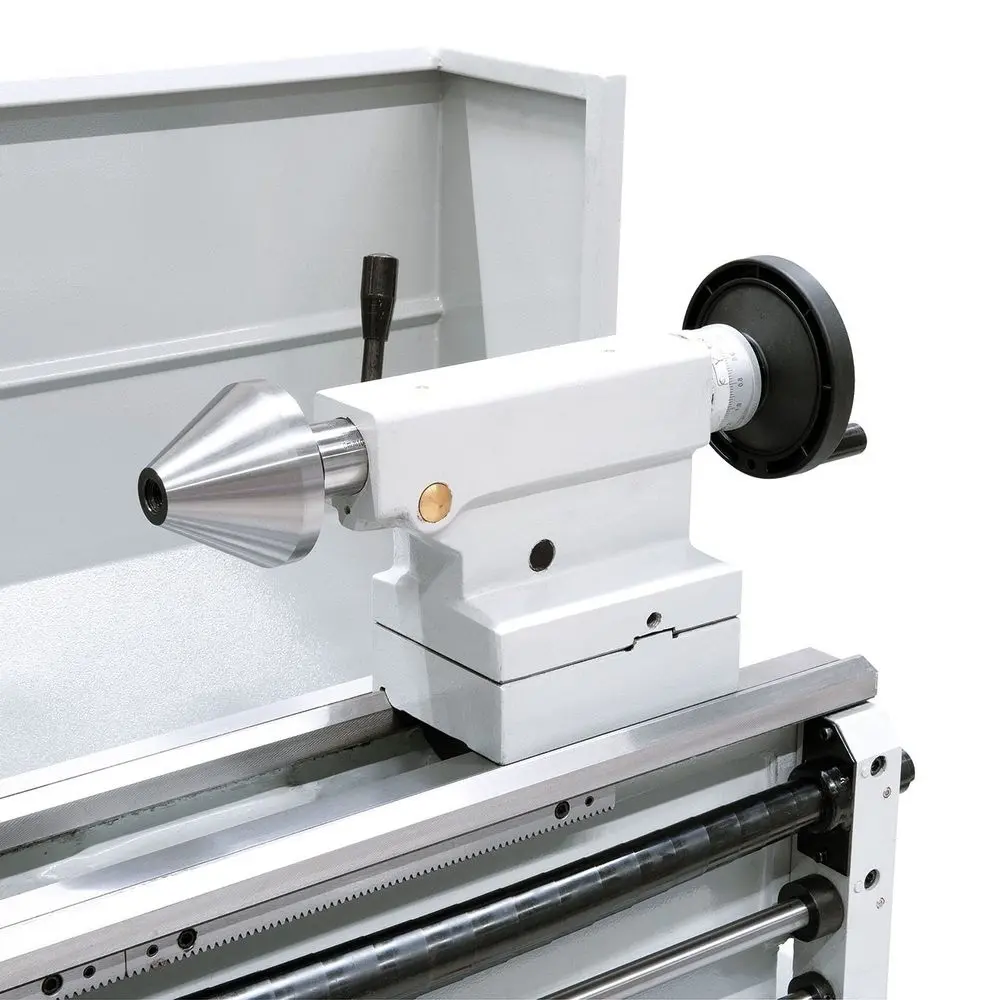

• Koník lze stranově přestavit o ± 5 mm pro soustružení kuželů

Součásti dodávky univerálního soustruhu Bernardo

• 3osé digitální odměřování i200 s LCD displejem

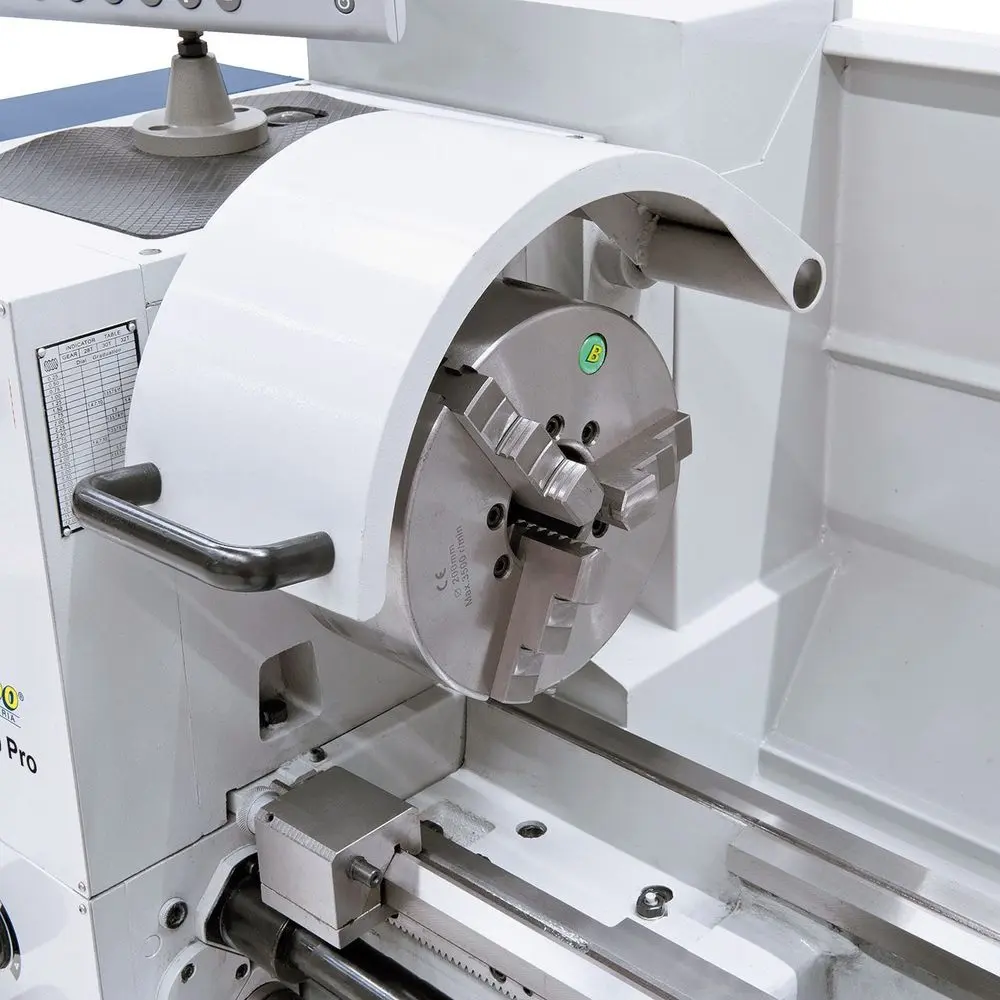

• 3čelisťové sklíčidlo DK11-200 mm / D5

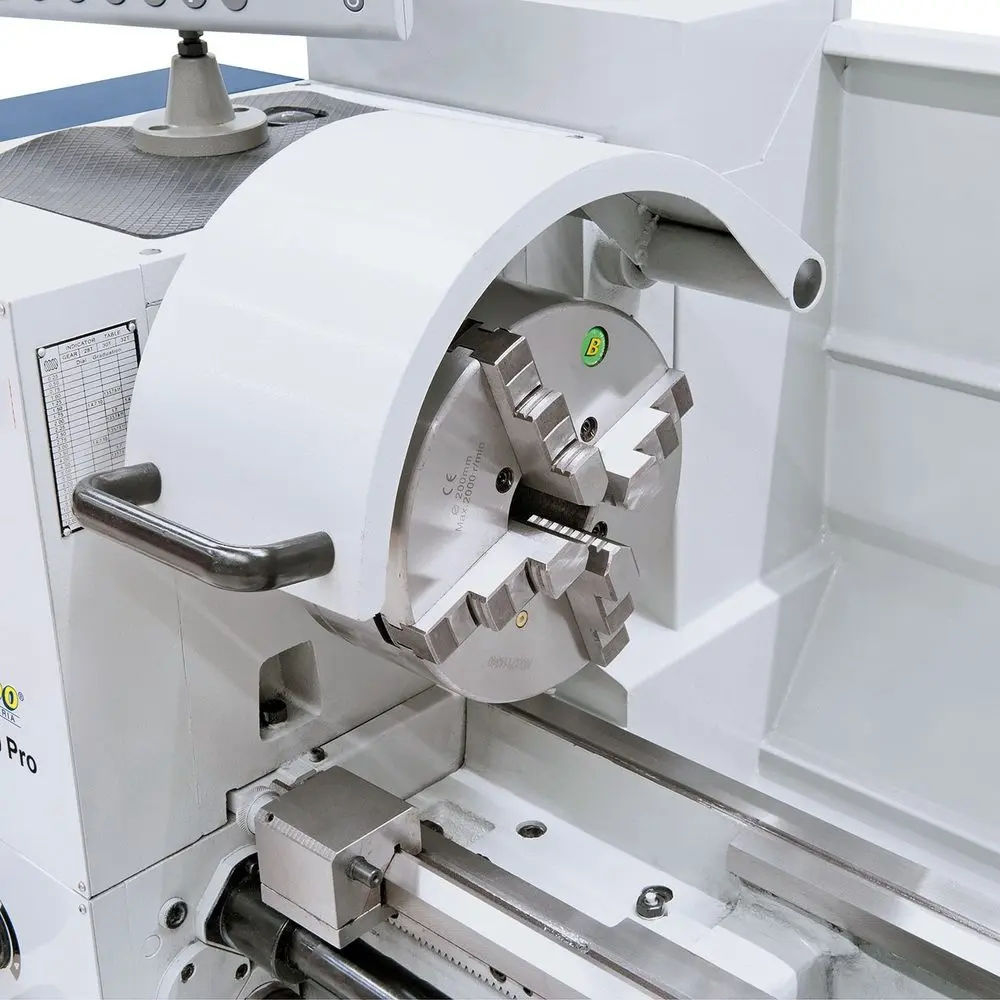

• 4čelisťové nesoustředné sklíčidlo 200 mm / D5, DIN 55029
• Pevná luneta – průchod prům. max. 70 mm
• Pohyblivá luneta – průchod prům. max. 60 mm

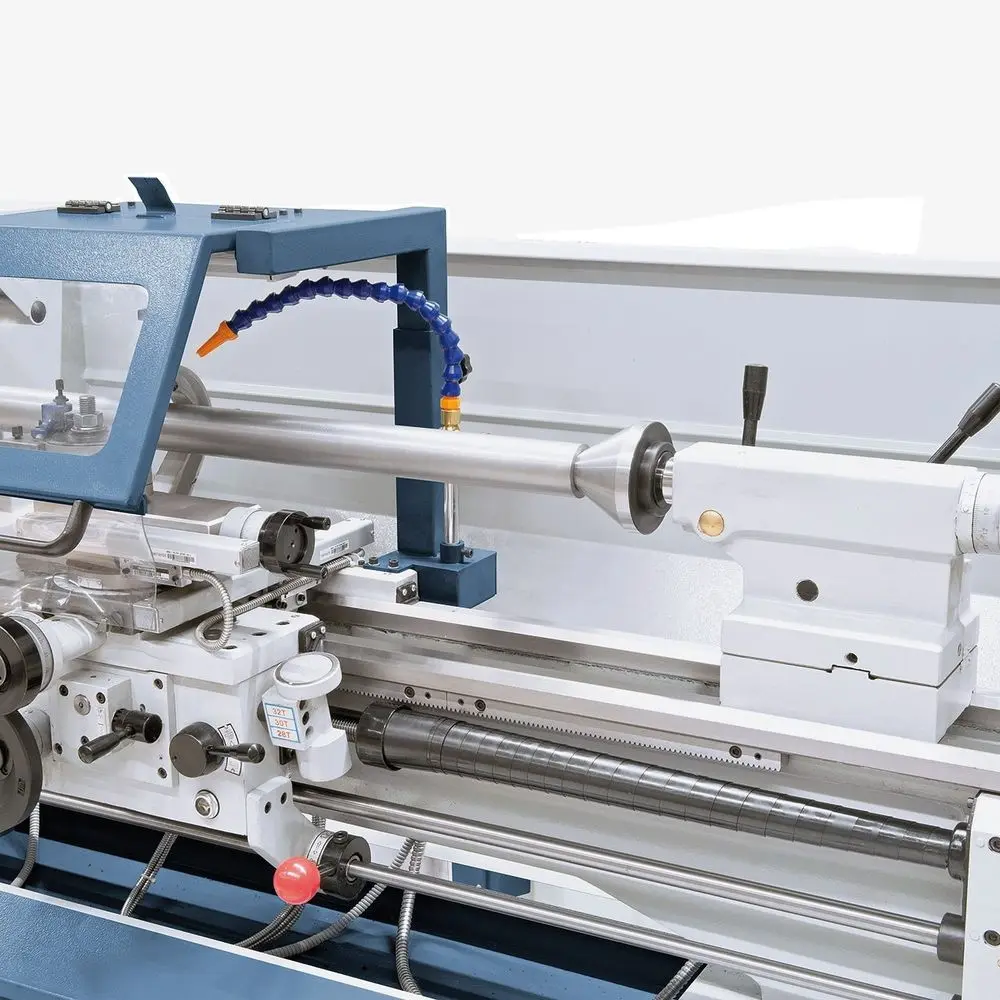

• Chladicí zařízení
• Prvotní olejová náplň Shell Tellus 46
• Výsuvná vana na třísky

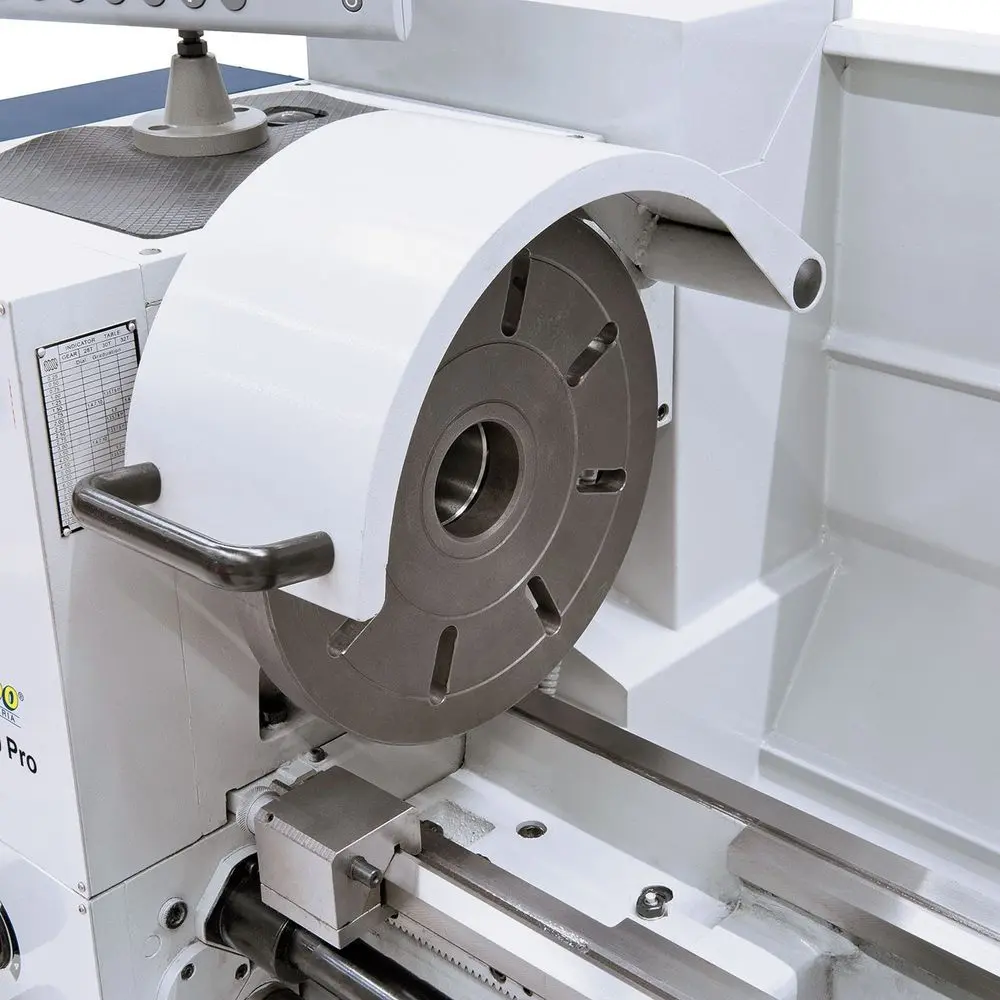

• Lícní deska pr. 280 mm

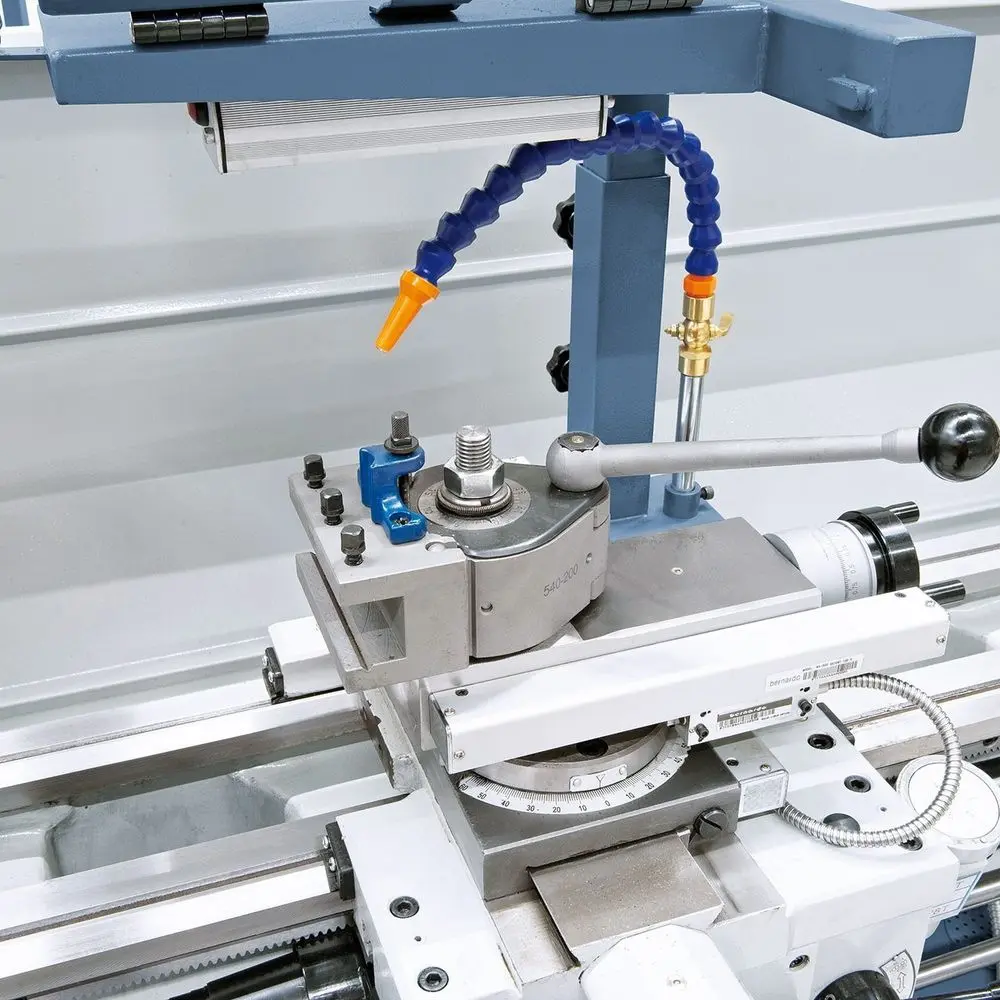

• Čtyřstranný nožový držák

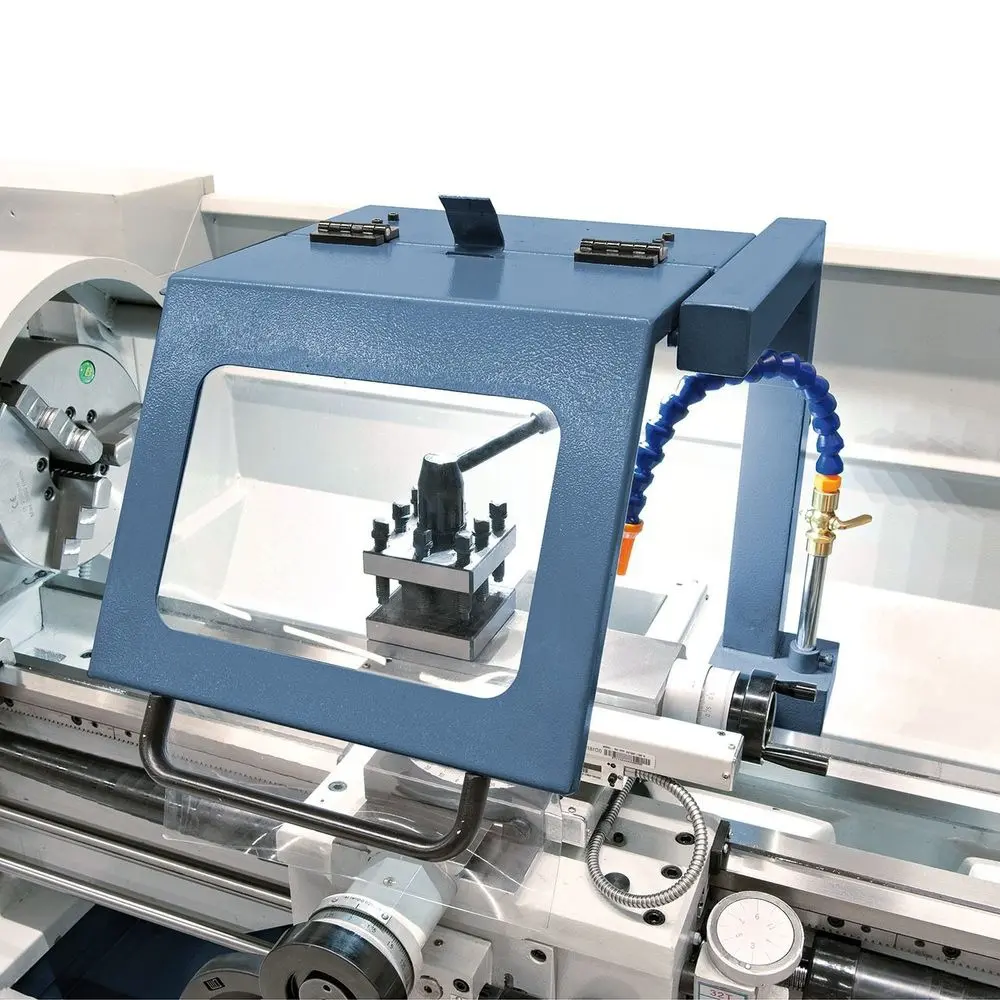

• Ochranný kryt čtyřstranného nožového držáku
• Kluzná spojka
• Délkový mikrometrický doraz
• Indikátor závitů
• LED pracovní osvětlení
• Redukční pouzdro

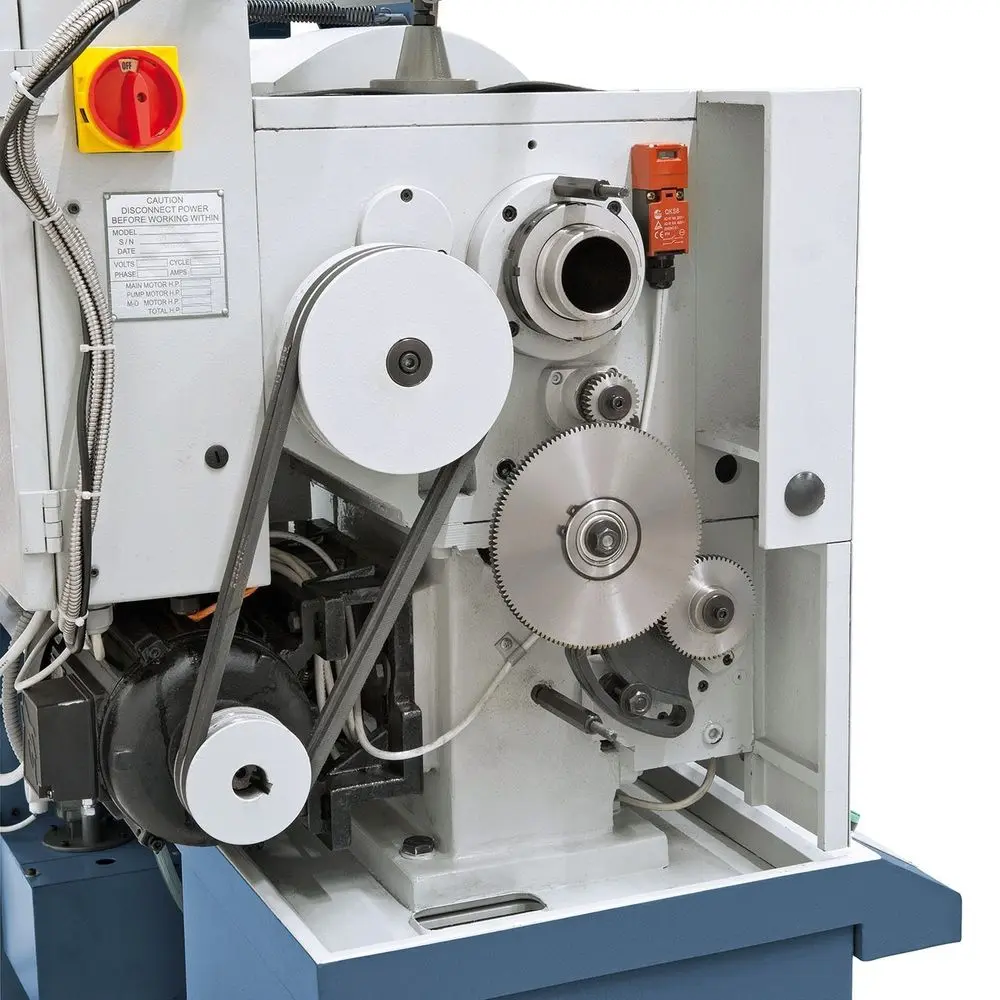

• Výměnná kola
• 2 středicí hroty
• Nožní pedál s funkcí brzdy dle normy CE
• Motor s magnetickou brzdou dle normy CE
• Podstavec se zásuvkami
• Servisní a obslužné nářadí
