- Motor - výkon S1 100% [W]: 1 500
- Motor - výkon S6 40% [W]: 2 200
- Napájecí napětí [V]: 400
- Vzdálenost hrotů [mm]: 1 000
- Výška hrotů [mm]: 180
- Točný průměr nad ložem [mm]: 360
- Točný průměr nad sedlovou mezerou [mm]: 480
- Točný průměr nad suportem [mm]: 220
- Délka můstku [mm]: 220
- Šířka lože [mm]: 185
- Průchod vřetene [mm]: 51
- Upnutí vřetena: DIN 55029, D 1-5
- Rozsah otáček [U.min-1]: (8) 70 ÷ 2 000
- Rozsah podélných posuvů [mm.ot-1]: (32) 0,052 ÷ 1,392
- Rozsah příčných posuvů [mm.ot-1]: (32) 0,014 ÷ 0,380
- Metrické závity [mm]: (26) 0,4 - 7,0
- Palcové závity [TPI]: (34) 4 - 56
- Průměr pinoly [mm]: 42
- Vysunutí pinoly [mm]: 110
- Kužel pinoly: MK 4
- Rozměry stroje (š x h x v) [mm]: 1 920 x 750 x 1 600
- Hmotnost [kg]: 540
Univerzální soustruh Bernardo Master 180
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm
182 468,00 Kč
150 800,00 Kč
bez DPH
Vhodné příslušenství
BER214056
Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová
Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029
Dostupnost na dotaz
4 121,26 Kč
Koupit
BER210834
4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové
Do 10 dnů
12 112,10 Kč
Koupit
BER210854
Měkké monoblokové čelisti Bernardo DSJ-DK11-200
1 ks skladem
2 328,04 Kč
Koupit
BER210867
Měkké monoblokové čelisti Bernardo DSJ-DK12-200
Do 10 dnů
3 397,68 Kč
Koupit
BER210878
Měkké čelisti Bernardo DSTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
Koupit
BER210922
Reverzní čelisti Bernardo DTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
Koupit
BER210900
Základní čelisti Bernardo DMJ-DK11-200
Dostupnost na dotaz
2 359,50 Kč
Koupit
BER231001
Sada rychloupínacích nožových držáků Bernardo velikost E
Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků
1 ks skladem
17 586,14 Kč
Koupit
BER231006E2
Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E
Výměnný držák 25 x100mm s přímou vložkou vel.E
4 ks skladem
3 492,06 Kč
Koupit
BER221093
Kleštinový upínač Bernardo 5C s upnutím D1-5
Kleštinový upínač Bernardo 5C s upnutím D1-5
Do 10 dnů
9 500,92 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
1 ks skladem
9 752,60 Kč
Koupit
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 35
Největší průměr [mm]: 125
Upínání - kužel: MK4
5 ks skladem
5 442,58 Kč
Koupit
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
4 ks skladem
5 694,26 Kč
Koupit
BER221003
Spřažený otočný hrot MK4. Typ PC
Otočný hrot PC - MK 4
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
4 ks skladem
2 894,32 Kč
Koupit
BER241082
Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16
10 ks skladem
1 548,80 Kč
Koupit
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).
Do 10 dnů
5 190,90 Kč
Koupit
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
Nástavce a příslušenství k revolverové hlavě Bernardo
MK 4
Sada příslušenství, které je dodáváno samostatně pro jednotlivé
velikosti revolverových hlav (MK 2, MK 3, MK 4).
Obsah sady v dřevěné krabičce - 21 ks
příslušenství:
1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm)
2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu
1 ks otočný hrot MK 2
6 ks závitnice M 3 - M 16
9 ks vložka pro závitník M 3 - M 16
2 ks držák pro závitnice, popřípadě vložka pro závitníky
Do 10 dnů
8 966,10 Kč
Koupit
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
27 ks skladem
1 331,00 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit
BER214056
Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová
Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029
Dostupnost na dotaz
4 121,26 Kč
Koupit
BER210834
4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové
Do 10 dnů
12 112,10 Kč
Koupit
BER210854
Měkké monoblokové čelisti Bernardo DSJ-DK11-200
1 ks skladem
2 328,04 Kč
Koupit
BER210867
Měkké monoblokové čelisti Bernardo DSJ-DK12-200
Do 10 dnů
3 397,68 Kč
Koupit
BER210878
Měkké čelisti Bernardo DSTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
Koupit
BER210922
Reverzní čelisti Bernardo DTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
Koupit
BER210900
Základní čelisti Bernardo DMJ-DK11-200
Dostupnost na dotaz
2 359,50 Kč
Koupit
BER231001
Sada rychloupínacích nožových držáků Bernardo velikost E
Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků
1 ks skladem
17 586,14 Kč
Koupit
BER231006E2
Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E
Výměnný držák 25 x100mm s přímou vložkou vel.E
4 ks skladem
3 492,06 Kč
Koupit
BER221093
Kleštinový upínač Bernardo 5C s upnutím D1-5
Kleštinový upínač Bernardo 5C s upnutím D1-5
Do 10 dnů
9 500,92 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
1 ks skladem
9 752,60 Kč
Koupit
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 35
Největší průměr [mm]: 125
Upínání - kužel: MK4
5 ks skladem
5 442,58 Kč
Koupit
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
4 ks skladem
5 694,26 Kč
Koupit
BER221003
Spřažený otočný hrot MK4. Typ PC
Otočný hrot PC - MK 4
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
4 ks skladem
2 894,32 Kč
Koupit
BER241082
Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16
10 ks skladem
1 548,80 Kč
Koupit
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).
Do 10 dnů
5 190,90 Kč
Koupit
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
Nástavce a příslušenství k revolverové hlavě Bernardo
MK 4
Sada příslušenství, které je dodáváno samostatně pro jednotlivé
velikosti revolverových hlav (MK 2, MK 3, MK 4).
Obsah sady v dřevěné krabičce - 21 ks
příslušenství:
1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm)
2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu
1 ks otočný hrot MK 2
6 ks závitnice M 3 - M 16
9 ks vložka pro závitník M 3 - M 16
2 ks držák pro závitnice, popřípadě vložka pro závitníky
Do 10 dnů
8 966,10 Kč
Koupit
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
27 ks skladem
1 331,00 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit

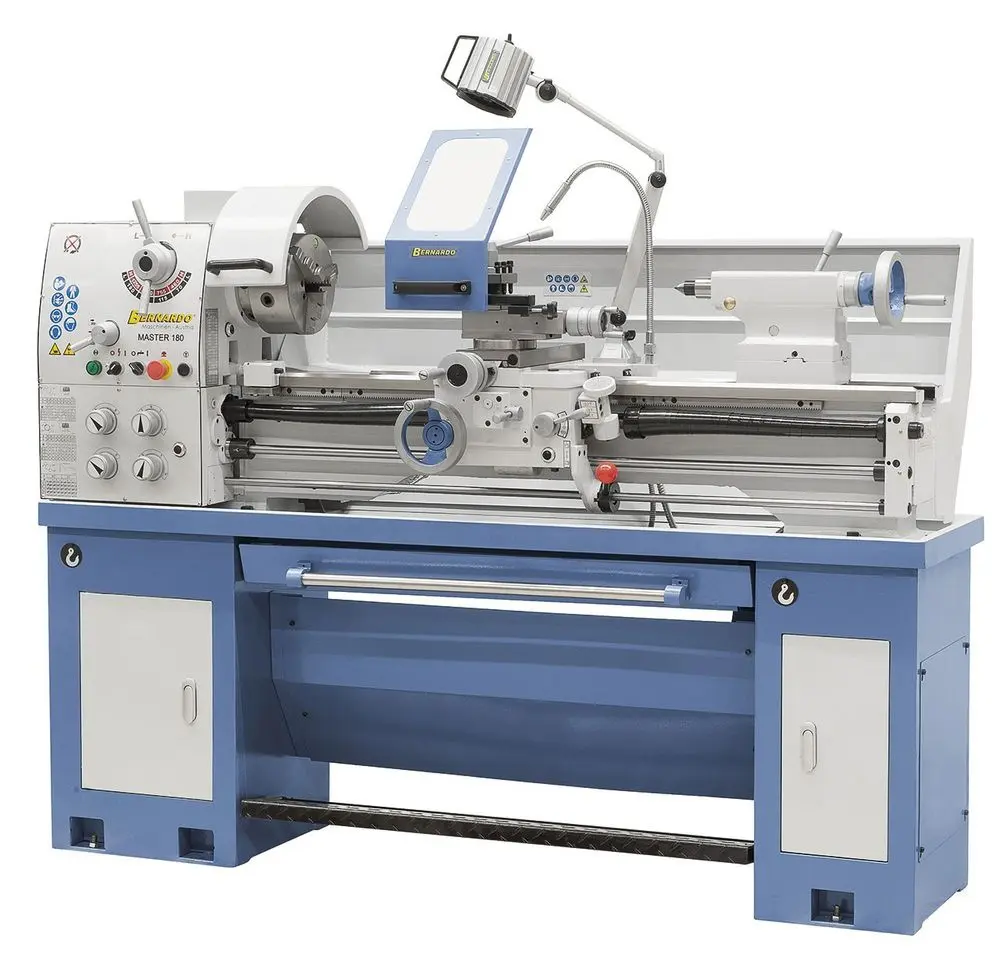

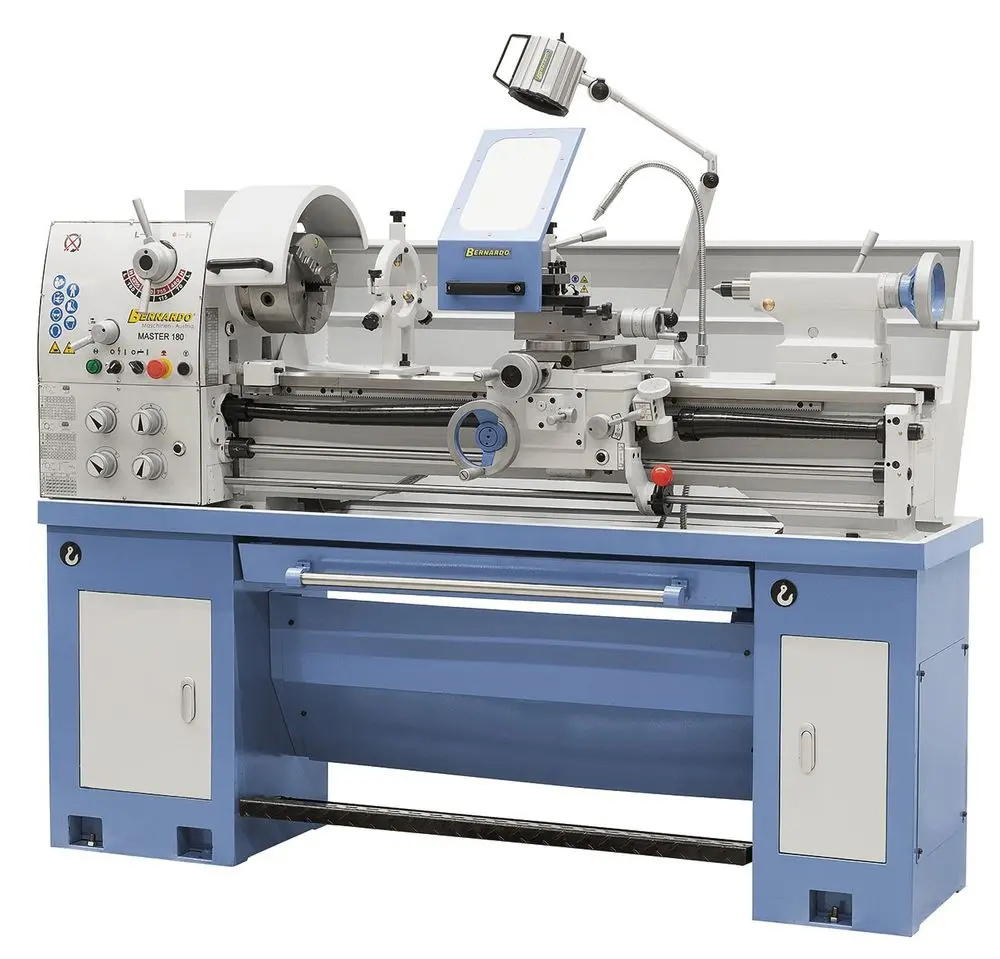

Univerzální soustruh Bernardo Master 180
Soustruh na kov Bernardo Master 180
Hrotové soustruhy Master s robustní konstrukcí a snadnou manipulací jsou ideální pro odborné školy, opravárenské dílny a nástrojařské výrobny.
- Průchod ve vřeteni pro opracování hřídelů s průměrem až 51 mm
- Jednoduše ovladatelný stroj se stabilní konstrukcí a strojním podélným a příčným posuvem
- Ideální pro odborná učiliště, opravárenské závody a výukové dílny
- Vhodný k opracování oceli, neželezných kovů a plastů
- Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem

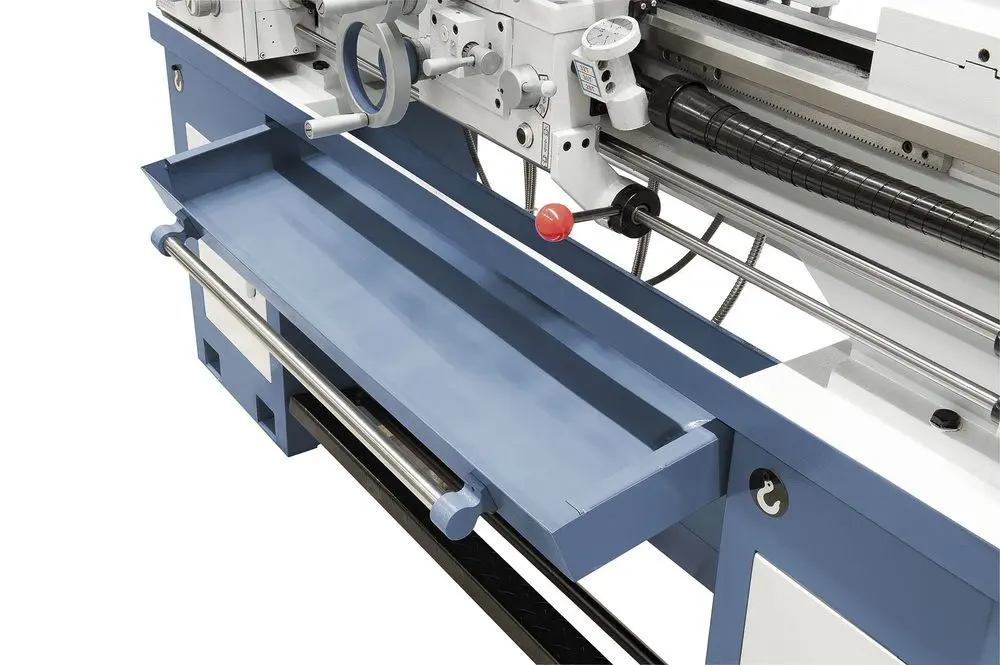

- Úsporné umístnění vany na třísky s vyklápěním vpřed

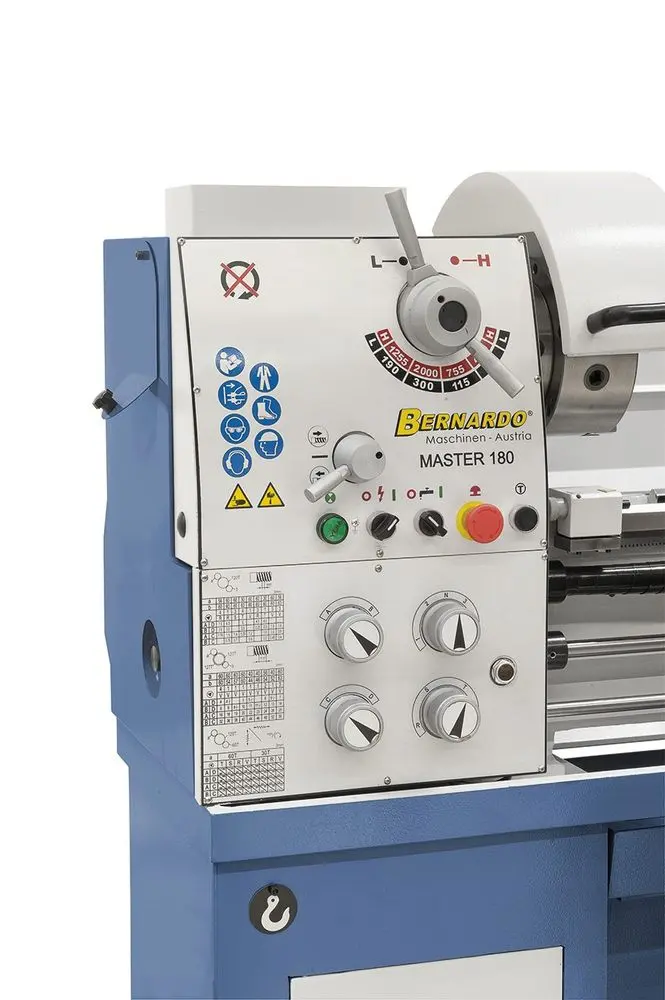

- Jednoduché nastavení otáček a posuvů s lehkým a přesným přepínáním
- Elektromechanická nožní brzda vřetene pro snížení časových ztrát
- Moderní uložení hlavního vřetene v přesných kuželíkových ložiscích
- Prizmatické lože ze šedé litiny je indukčně kalené a přesně broušené
- Koník je přestavitelný pro soustružení kuželových ploch
- Garantovaná přesnost chodu vřetena (≤ 0,009 mm)
- Hlavní vřeteno je kalené, broušené a běží v olejové lázni
- Koník, uložení pinoly a všichna vedení jsou seřizovatelná
- Digitální odměřování ve třech osách
- Díky litinové konstrukci stroje a jeho hmotnosti je soustruh dostatečně stabilní
Součásti dodávky soustruhu Bernardo

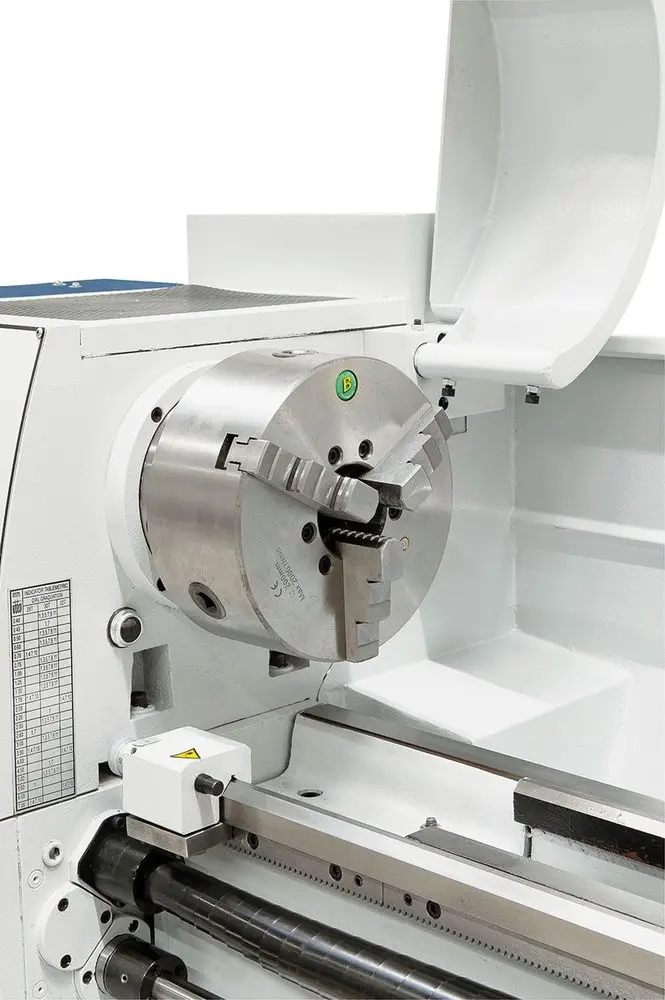

- 3-čelisťové sklíčidlo 200 mm DK11-200 mm / D5
- 4-čelisťové sklíčidlo 200 mm / D5, podle DIN 55029. Nesoustředné

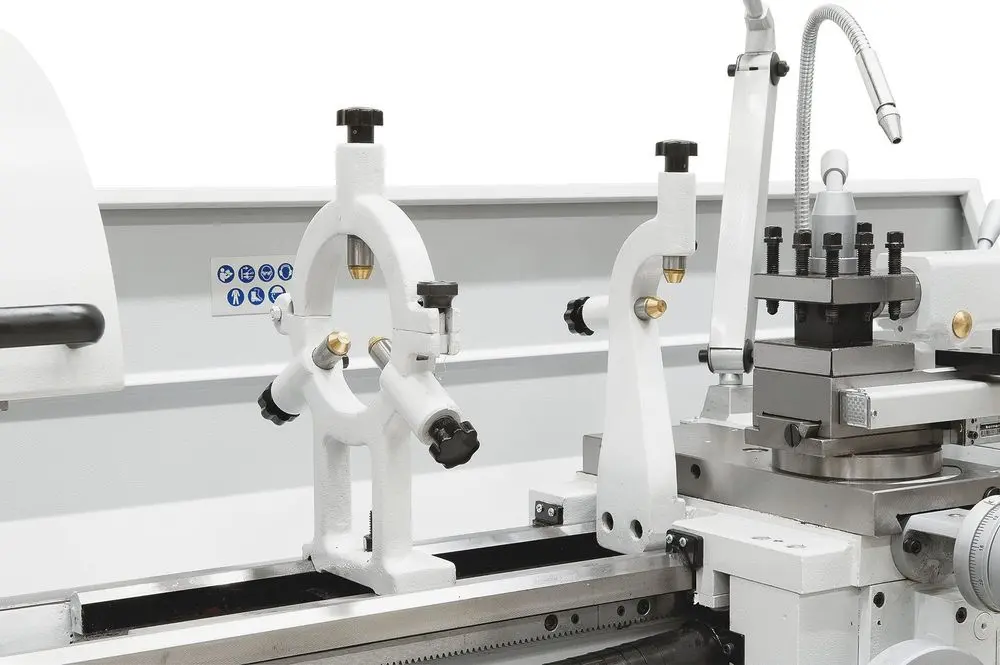

- Pevná luneta pr. 70 mm
- Posuvná luneta pr. 50 mm
- Chladicí zařízení
- Prvotní olejová náplň Shell Tellus 46
- Třísková vana
- Lícní deska 320 mm
- Čtyřstranný otočný nožový držák
- Kryt čtyřnožového držáku
- Kluzná spojka
- Mikrometrický podélný doraz
- Indikátor závitů
- LED pracovní osvětlení
- Redukční pouzdra
- Výměnná kola pro soustružení závitů
- Dva pevné hroty
- Nožní brzda vřetene dle CE
- Motor a magnetickou brzdou v souladu s CE
- Podstavec
- Obslužné a servisní nářadí
Technické parametry
BER031264XL
Doporučujeme
Nadlimitní doprava
Univerzální soustruh Bernardo Master 180 s digitálním odměřováním
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm
2 ks skladem
171 820,00 Kč
Koupit
BER031289BXL
Doporučujeme
Nadlimitní doprava
Univerzální soustruh Bernardo Master 400 s digitálním odměřováním
napájecí napětí 400 V, výkon 2,2 kW, točná délka 1000 mm, točný průměr nad ložem 400 mm, otáčky (12 st.) 45 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 100 mm, rozměry 1860 x 800 x 1600 mm
Do 10 dnů
235 950,00 Kč
Koupit
BER031301XL
Nadlimitní doprava
Univerzální soustruh Bernardo SMART 410 x 1000 Vario s digit.odměřováním
výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (2 st. - plynule) 30 ÷ 3000 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm
2 ks skladem
408 610,95 Kč
Koupit
BER031311XL
Nadlimitní doprava
Soustruh Bernardo Solid 460 x 1000 s digitálním zobrazováním
výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 460 mm, otáčky (12 st.) 25 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 2200 x 1080 x 1370 mm
1 ks skladem
477 594,26 Kč
Koupit
BER031272XL
Nadlimitní doprava
Univerzální soustruh Bernardo Master 360 Pro s digitálním odměřováním
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 3, zdvih pinoly 100 mm, rozměry 1825 x 750 x 1600 mm
1 ks skladem
229 900,00 Kč
Koupit
BER031297XL
Nadlimitní doprava
Univerzální soustruh Bernardo SMART 410 x 1000 s digitálním odměřováním
výkon 3,3/4,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (16 st.) 45 ÷ 1800 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm
3 ks skladem
387 901,80 Kč
Koupit
BER031320XL
Nadlimitní doprava
Univerzální soustruh Bernardo SOLID 460 x 1000 Vario s digit.odměřováním
výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 460 mm, otáčky (2 st. - plynule) 30 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 2200 x 1080 x 1370 mm
1 ks skladem
575 088,80 Kč
Koupit
PRO25015009
Nadlimitní doprava
Univerzální soustruh Proma SPD-1000P s digitálním odměřováním
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 358 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, kužel vřetena MK 5, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 80 mm, rozměry 1815 × 590 × 1190 mm
Do 3 dnů
246 990,00 Kč
Koupit
