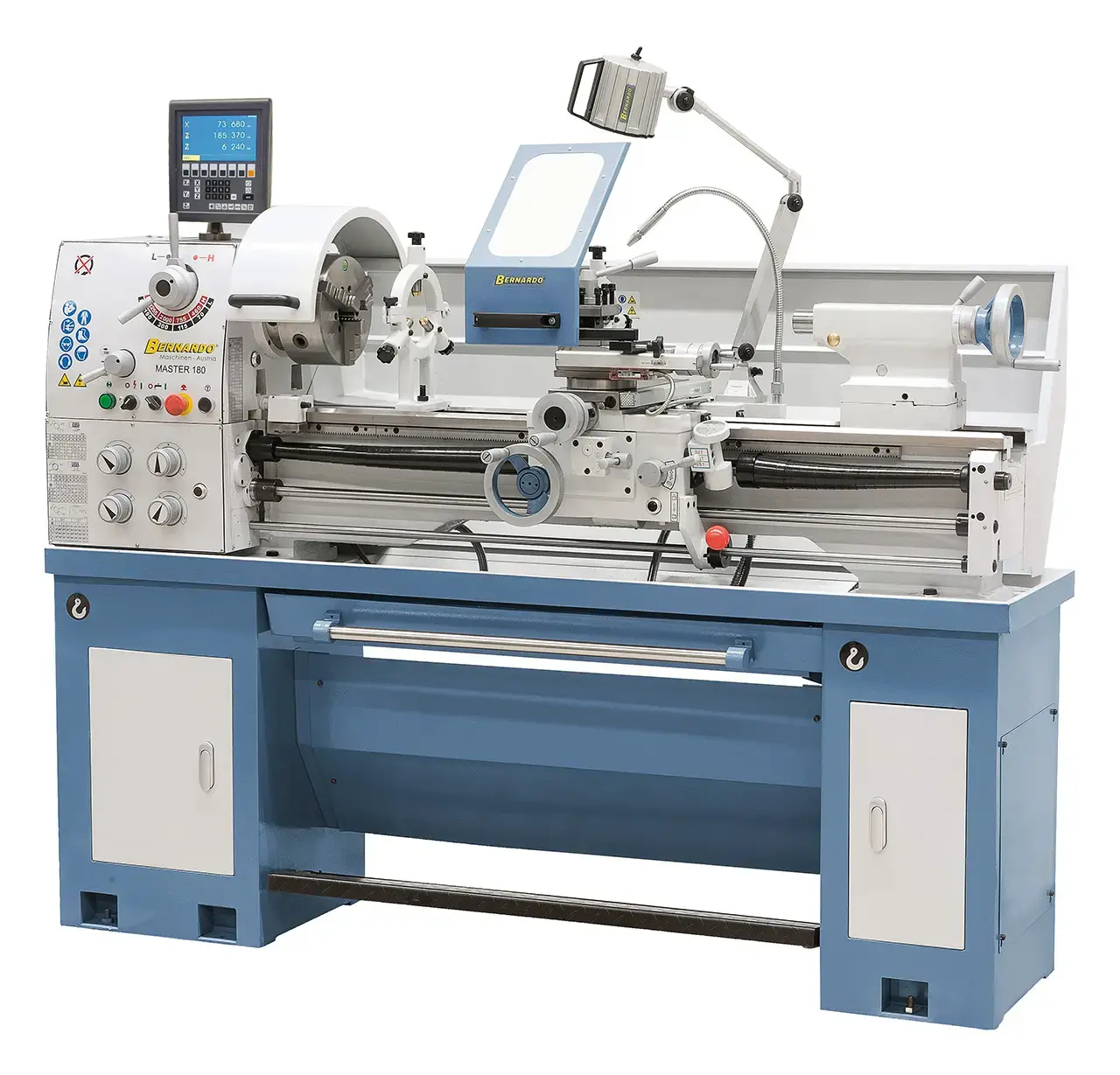

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

BER031264XL

03-1264XL

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

Nadlimitní doprava

Další obrázky

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

BER031264XL 03-1264XL

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min^-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm

Doporučená prodejní cena: 199 456,40 Kč

171 820,00 Kč

142 000,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

Soustružnické nože Bernardo HM 16 mm. Sada O (7 dílů)

Soustružnické nože Bernardo HM 16 mm. Sada O (7 dílů)

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029

Dostupnost na dotaz

4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové

4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové

Měkké monoblokové čelisti Bernardo DSJ-DK11-200

Měkké monoblokové čelisti Bernardo DSJ-DK11-200

Měkké monoblokové čelisti Bernardo DSJ-DK12-200

Měkké monoblokové čelisti Bernardo DSJ-DK12-200

Měkké čelisti Bernardo DSTJ-DK11-200

Měkké čelisti Bernardo DSTJ-DK11-200

Dostupnost na dotaz

Reverzní čelisti Bernardo DTJ-DK11-200

Reverzní čelisti Bernardo DTJ-DK11-200

Dostupnost na dotaz

Základní čelisti Bernardo DMJ-DK11-200

Základní čelisti Bernardo DMJ-DK11-200

Dostupnost na dotaz

Sada rychloupínacích nožových držáků Bernardo velikost E

Sada rychloupínacích nožových držáků Bernardo velikost E

Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků

Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E

Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E

Výměnný držák 25 x100mm s přímou vložkou vel.E

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Otočný kuželový hrot Bernardo MK 4 / 125 mm

Otočný kuželový hrot Bernardo MK 4 / 125 mm

Otočný kuželový hrot Bernardo MK 4 / 125 mm Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, … Nejmenší průměr [mm]: 35 Největší průměr [mm]: 125 Upínání - kužel: MK4

Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami

Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami

Spřažený otočný hrot MK4. Typ PC

Spřažený otočný hrot MK4. Typ PC

Otočný hrot PC - MK 4 Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování). Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené. Vysoká přesnost obvodové házivosti. Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.

Upínací trn Optimum MK 4 / B16 s unášečem

Upínací trn Optimum MK 4 / B16 s unášečem

Upínací trn s unášečem, MK 4 / B16Morse kuželový trn s unášečemTechnické údaje pro upínací trn MK4 / 16Kužel: MK4Upínací průměr [mm]: 16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16

Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16

Revolverová hlava Bernardo MK 4 (6polohová)

Revolverová hlava Bernardo MK 4 (6polohová)

Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).

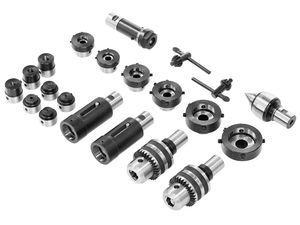

Nástavce k revolverové hlavě Bernardo MK 4

Nástavce k revolverové hlavě Bernardo MK 4

Nástavce a příslušenství k revolverové hlavě Bernardo MK 4 Sada příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4). Obsah sady v dřevěné krabičce - 21 ks příslušenství: 1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm) 2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu 1 ks otočný hrot MK 2 6 ks závitnice M 3 - M 16 9 ks vložka pro závitník M 3 - M 16 2 ks držák pro závitnice, popřípadě vložka pro závitníky

Rychlá montáž výměny držáku Bernardo

Hák na třísky ochranný štít 300mm HOOKY

Hák na třísky ochranný štít 300mm HOOKY

Hák na třísky ochranný štít 300mm HOOKY

Hák na třísky ochranný štít 500mm HOOKY

Hák na třísky ochranný štít 500mm HOOKY

Hák na třísky ochranný štít 500mm HOOKY

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo MS 80

Nivelační kyvný prvek Bernardo MS 80

Soustružnické nože Bernardo HM 16 mm. Sada O (7 dílů)

Soustružnické nože Bernardo HM 16 mm. Sada O (7 dílů)

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029

Dostupnost na dotaz

4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové

4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové

Měkké monoblokové čelisti Bernardo DSJ-DK11-200

Měkké monoblokové čelisti Bernardo DSJ-DK11-200

Měkké monoblokové čelisti Bernardo DSJ-DK12-200

Měkké monoblokové čelisti Bernardo DSJ-DK12-200

Měkké čelisti Bernardo DSTJ-DK11-200

Měkké čelisti Bernardo DSTJ-DK11-200

Dostupnost na dotaz

Reverzní čelisti Bernardo DTJ-DK11-200

Reverzní čelisti Bernardo DTJ-DK11-200

Dostupnost na dotaz

Základní čelisti Bernardo DMJ-DK11-200

Základní čelisti Bernardo DMJ-DK11-200

Dostupnost na dotaz

Sada rychloupínacích nožových držáků Bernardo velikost E

Sada rychloupínacích nožových držáků Bernardo velikost E

Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků

Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E

Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E

Výměnný držák 25 x100mm s přímou vložkou vel.E

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Otočný kuželový hrot Bernardo MK 4 / 125 mm

Otočný kuželový hrot Bernardo MK 4 / 125 mm

Otočný kuželový hrot Bernardo MK 4 / 125 mm Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, … Nejmenší průměr [mm]: 35 Největší průměr [mm]: 125 Upínání - kužel: MK4

Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami

Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami

Spřažený otočný hrot MK4. Typ PC

Spřažený otočný hrot MK4. Typ PC

Otočný hrot PC - MK 4 Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování). Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené. Vysoká přesnost obvodové házivosti. Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.

Upínací trn Optimum MK 4 / B16 s unášečem

Upínací trn Optimum MK 4 / B16 s unášečem

Upínací trn s unášečem, MK 4 / B16Morse kuželový trn s unášečemTechnické údaje pro upínací trn MK4 / 16Kužel: MK4Upínací průměr [mm]: 16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16

Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16

Revolverová hlava Bernardo MK 4 (6polohová)

Revolverová hlava Bernardo MK 4 (6polohová)

Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).

Nástavce k revolverové hlavě Bernardo MK 4

Nástavce k revolverové hlavě Bernardo MK 4

Nástavce a příslušenství k revolverové hlavě Bernardo MK 4 Sada příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4). Obsah sady v dřevěné krabičce - 21 ks příslušenství: 1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm) 2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu 1 ks otočný hrot MK 2 6 ks závitnice M 3 - M 16 9 ks vložka pro závitník M 3 - M 16 2 ks držák pro závitnice, popřípadě vložka pro závitníky

Rychlá montáž výměny držáku Bernardo

Hák na třísky ochranný štít 300mm HOOKY

Hák na třísky ochranný štít 300mm HOOKY

Hák na třísky ochranný štít 300mm HOOKY

Hák na třísky ochranný štít 500mm HOOKY

Hák na třísky ochranný štít 500mm HOOKY

Hák na třísky ochranný štít 500mm HOOKY

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo MS 80

Nivelační kyvný prvek Bernardo MS 80

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

Soustruh na kov Bernardo Master 180 s digitálním odměřováním 3os

Hrotové soustruhy Master s robustní konstrukcí a snadnou manipulací již v základním vybavení obsahují digitální odměřování polohy ve 3 osách a jsou ideální pro odborné školy, opravárenské dílny a nástrojařské výrobny.

Průchod ve vřeteni pro opracování hřídelů s průměrem až 51 mm
Jednoduše ovladatelný stroj se stabilní konstrukcí a strojním podélným a příčným posuvem
Ideální pro odborná učiliště, opravárenské závody a výukové dílny
Vhodný k opracování oceli, neželezných kovů a plastů
Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem
Úsporné umístnění vany na třísky s vyklápěním vpřed
Jednoduché nastavení otáček a posuvů s lehkým a přesným přepínáním
Elektromechanická nožní brzda vřetene pro snížení časových ztrát
Moderní uložení hlavního vřetene v přesných kuželíkových ložiscích
Prizmatické lože ze šedé litiny je indukčně kalené a přesně broušené
Koník je přestavitelný pro soustružení kuželových ploch
Garantovaná přesnost chodu vřetena (≤ 0,009 mm)
Hlavní vřeteno je kalené, broušené a běží v olejové lázni
Koník, uložení pinoly a všichna vedení jsou seřizovatelná
Digitální odměřování ve třech osách typ SDS6 - 3V
Díky litinové konstrukci stroje a jeho hmotnosti je soustruh dostatečně stabilní

Součásti dodávky soustruhu Bernardo

Digitální odměřování SDS6 - 3V ve třech osách
3-čelisťové sklíčidlo 200 mm DK11-200 mm / D5
Pevná luneta pr. 70 mm
Posuvná luneta pr. 50 mm
Chladicí zařízení
Prvotní olejová náplň Shell Tellus 46
Třísková vana
Lícní deska 320 mm
Čtyřstranný otočný nožový držák
Kryt čtyřnožového držáku
Kluzná spojka
Mikrometrický podélný doraz
Indikátor závitů
LED pracovní osvětlení
Redukční pouzdra
Výměnná kola pro soustružení závitů
Dva pevné hroty
Nožní brzda vřetene dle CE
Motor a magnetickou brzdou v souladu s CE
Podstavec
Obslužné a servisní nářadí

Technické parametry

Motor - výkon S₁ 100% [W]: 1 500
Motor - výkon S₆ 40% [W]: 2 200
Napájecí napětí [V]: 400
Vzdálenost hrotů [mm]: 1 000
Výška hrotů [mm]: 180
Točný průměr nad ložem [mm]: 360
Točný průměr nad sedlovou mezerou [mm]: 480
Točný průměr nad suportem [mm]: 220
Šířka lože [mm]: 185
Délka můstku [mm]: 225
Průchod vřetene [mm]: 51
Upnutí vřetena: DIN 55029, D 1-5
Rozsah otáček [U.min^-1]: (8) 70 ÷ 2 000
Rozsah podélných posuvů [mm.ot^-1]: (32) 0,052 ÷ 1,392
Rozsah příčných posuvů [mm.ot^-1]: (32) 0,014 ÷ 0,380
Metrické závity [mm]: (26) 0,4 - 7,0
Palcové závity [TPI]: (34) 4 - 56
Průměr pinoly [mm]: 42
Vysunutí pinoly [mm]: 110
Kužel pinoly: MK 4
Rozměry stroje (š x h x v) [mm]: 1 920 x 750 x 1 600
Hmotnost [kg]: 540

Soustruh Bernardo Standard 165 D (digitální odměřování)

Nadlimitní doprava

Soustruh Bernardo Standard 165 D (digitální odměřování)

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm

Stolní soustruh Bernardo Standard 150 Basic

Nadlimitní doprava

Stolní soustruh Bernardo Standard 150 Basic

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm

Stolní soustruh Bernardo Standard 150 Plus

Nadlimitní doprava

Stolní soustruh Bernardo Standard 150 Plus

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1710 x 650 x 1320 mm

Soustruh Bernardo Standard 165 Top (digitální odměřování)

Nadlimitní doprava

Soustruh Bernardo Standard 165 Top (digitální odměřování)

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm

Soustruh Bernardo Standard 165 Plus

Nadlimitní doprava

Soustruh Bernardo Standard 165 Plus

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm

Stolní soustruh Bernardo Standard 150 V-Plus

Stolní soustruh Bernardo Standard 150 V-Plus

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (2 st. - plynule) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm

Univerzální soustruh Bernardo Master 400 s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo Master 400 s digitálním odměřováním

napájecí napětí 400 V, výkon 2,2 kW, točná délka 1000 mm, točný průměr nad ložem 400 mm, otáčky (12 st.) 45 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 100 mm, rozměry 1860 x 800 x 1600 mm

Univerzální soustruh Bernardo Master 180

Nadlimitní doprava

Univerzální soustruh Bernardo Master 180

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm

Dostupnost na dotaz

Katalogy

Akce 14. 10.2020 - 31. 12.2020

Akce 14. 10.2020 - 31. 12.2020 (1MB)

BERNARDO brusky

BERNARDO brusky (14MB)

BERNARDO frézky

BERNARDO frézky (21MB)

BERNARDO kovoobrábění

BERNARDO kovoobrábění (90MB)

BERNARDO pily

BERNARDO pily (13MB)

BERNARDO soustruhy

BERNARDO soustruhy (16MB)

BERNARDO vrtačky

BERNARDO vrtačky (12MB)

brusky

brusky (16MB)

Brusky 2021

Brusky 2021 (16MB)

Magnetické vrtačky 2021

Magnetické vrtačky 2021 (7MB)

magneticke_vrtacky

magneticke_vrtacky (7MB)

Pásové a kotoučové pily 2021

Pásové a kotoučové pily 2021 (16MB)

pasove_a_kotoucove_pily

pasove_a_kotoucove_pily (13MB)

soustruhy

soustruhy (19MB)

Soustruhy 2021

Soustruhy 2021 (22MB)

Soustruhy na dřevo

Soustruhy na dřevo (35MB)

vrtacko_frezky

vrtacko_frezky (22MB)

Vrtačkofrézky 2021

Vrtačkofrézky 2021 (26MB)

vrtacky

vrtacky (13MB)

Vrtačky 2021

Vrtačky 2021 (14MB)

Závitořezné vrtačky 2021

Závitořezné vrtačky 2021 (1MB)

zavitorezne_vrtacky

zavitorezne_vrtacky (2MB)

platba nad 3500 Kč do 30 kg

Doručení do 24 hodin

při objednání do 10 hod.

rychle a bezpečně

Platba QR kódem

ihned po odeslání objednávky
