Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním

BER031291XL

03-1291XL

Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním

Nadlimitní doprava

Další obrázky

Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním

BER031291XL 03-1291XL

napájecí napětí 400 V, výkon 5,5 kW, točná délka 850 mm, točný průměr nad ložem 400 mm, otáčky (2 st. - plynule) 50 ÷ 2500 U.min^-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 3, zdvih pinoly 120 mm, rozměry 1900 x 1000 x 1610 mm

Dostupnost na dotaz

506 191,40 Kč

418 340,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

Vrtací tyče - 4-dílná sada, stopka 10, 12, 16, 20 mm

Vrtací tyče - 4-dílná sada, stopka 10, 12, 16, 20 mm

Vrtací tyče - 4-dílná sada, stopka 10, 12, 16, 20 mm

Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem

Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem

Sada soustružnických nožů HM 20 mm, 6 ks, se seřizovacím klíčem

4čelisťové nesoustředné sklíčidlo Bernardo K72-250/D5, DIN 55029

4čelisťové nesoustředné sklíčidlo Bernardo K72-250/D5, DIN 55029

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029

Dostupnost na dotaz

Přesné 4čelisťové sklíčidlo Bernardo PO4-200/D5, DIN 55029, ocelové

Přesné 4čelisťové sklíčidlo Bernardo PO4-200/D5, DIN 55029, ocelové

Dostupnost na dotaz

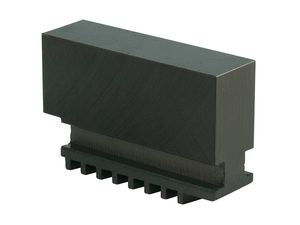

Měkké monoblokové čelisti Bernardo SJ-PS3-200

Měkké monoblokové čelisti Bernardo SJ-PS3-200

Čelisti měkké monoblokové SJ-PS3-200

Měkké monoblokové čelisti Bernardo SJ-PS4-200

Měkké monoblokové čelisti Bernardo SJ-PS4-200

Čelisti měkké monoblokové SJ-PS4-200

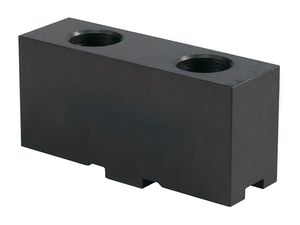

Měkké výměnné čelisti Bernardo STJ-PS3-200

Měkké výměnné čelisti Bernardo STJ-PS3-200

Měkké čelisti pro sklíčidlo STJ-PS3-200

Měkké výměnné čelisti Bernardo STJ-PS4-200

Měkké výměnné čelisti Bernardo STJ-PS4-200

Měkké čelisti pro sklíčidlo STJ-PS4-200

Dostupnost na dotaz

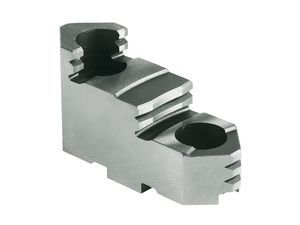

Reverzní čelisti Bernardo TJ-PS3-200

Reverzní čelisti Bernardo TJ-PS3-200

Reverzní čelisti TJ-PS3-200

Dostupnost na dotaz

Reverzní čelisti Bernardo TJ-PS4-200

Reverzní čelisti Bernardo TJ-PS4-200

Reverzní čelisti TJ-PS4-200

Dostupnost na dotaz

Základní čelisti Bernardo MJ-PS3-200

Základní čelisti Bernardo MJ-PS3-200

Základní čelisti MJ-PS3-200

Základní čelisti Bernardo MJ-PS4-200

Základní čelisti Bernardo MJ-PS4-200

Základní čelisti MJ-PS4-200

Dostupnost na dotaz

Výměnný držák 25 x120mm s přímou vložkou vel.B

Výměnný držák 25 x120mm s přímou vložkou vel.B

Výměnný držák 25 x120mm s přímou vložkou vel.B

Výměnný držák 32 x140mm s přímou vložkou vel.B

Výměnný držák 32 x140mm s přímou vložkou vel.B

Výměnný držák 32 x140mm s přímou vložkou vel.B

Výměnný držák 32x130 mm s prizmatickou vložkou,vel B

Výměnný držák 32x130 mm s prizmatickou vložkou,vel B

Výměnný držák 32x130 mm s prizmat.vložkou,vel B

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Kuželový otočný hrot Bernardo MK 3 00 mm

Kuželový otočný hrot Bernardo MK 3 00 mm

Otočný kuželový hrot Bernardo MK 3 / 100 mm Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, … Nejmenší průměr [mm]: 25 Největší průměr [mm]: 100 Upínání - kužel: MK3

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Otočný hrot pro velké výkony Bernardo NCK-A MK 3

Otočný hrot pro velké výkony Bernardo NCK-A MK 3

Otočný hrot pro velké výkony Bernardo NCK-A MK 3

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo NE 120

Nivelační kyvný prvek Bernardo NE 120

Vrtací tyče - 4-dílná sada, stopka 10, 12, 16, 20 mm

Vrtací tyče - 4-dílná sada, stopka 10, 12, 16, 20 mm

Vrtací tyče - 4-dílná sada, stopka 10, 12, 16, 20 mm

Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem

Sada soustružnických nožů HM 20 mm, 6 ks, se seřiz. klíčem

Sada soustružnických nožů HM 20 mm, 6 ks, se seřizovacím klíčem

4čelisťové nesoustředné sklíčidlo Bernardo K72-250/D5, DIN 55029

4čelisťové nesoustředné sklíčidlo Bernardo K72-250/D5, DIN 55029

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová

Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029

Dostupnost na dotaz

Přesné 4čelisťové sklíčidlo Bernardo PO4-200/D5, DIN 55029, ocelové

Přesné 4čelisťové sklíčidlo Bernardo PO4-200/D5, DIN 55029, ocelové

Dostupnost na dotaz

Měkké monoblokové čelisti Bernardo SJ-PS3-200

Měkké monoblokové čelisti Bernardo SJ-PS3-200

Čelisti měkké monoblokové SJ-PS3-200

Měkké monoblokové čelisti Bernardo SJ-PS4-200

Měkké monoblokové čelisti Bernardo SJ-PS4-200

Čelisti měkké monoblokové SJ-PS4-200

Měkké výměnné čelisti Bernardo STJ-PS3-200

Měkké výměnné čelisti Bernardo STJ-PS3-200

Měkké čelisti pro sklíčidlo STJ-PS3-200

Měkké výměnné čelisti Bernardo STJ-PS4-200

Měkké výměnné čelisti Bernardo STJ-PS4-200

Měkké čelisti pro sklíčidlo STJ-PS4-200

Dostupnost na dotaz

Reverzní čelisti Bernardo TJ-PS3-200

Reverzní čelisti Bernardo TJ-PS3-200

Reverzní čelisti TJ-PS3-200

Dostupnost na dotaz

Reverzní čelisti Bernardo TJ-PS4-200

Reverzní čelisti Bernardo TJ-PS4-200

Reverzní čelisti TJ-PS4-200

Dostupnost na dotaz

Základní čelisti Bernardo MJ-PS3-200

Základní čelisti Bernardo MJ-PS3-200

Základní čelisti MJ-PS3-200

Základní čelisti Bernardo MJ-PS4-200

Základní čelisti Bernardo MJ-PS4-200

Základní čelisti MJ-PS4-200

Dostupnost na dotaz

Výměnný držák 25 x120mm s přímou vložkou vel.B

Výměnný držák 25 x120mm s přímou vložkou vel.B

Výměnný držák 25 x120mm s přímou vložkou vel.B

Výměnný držák 32 x140mm s přímou vložkou vel.B

Výměnný držák 32 x140mm s přímou vložkou vel.B

Výměnný držák 32 x140mm s přímou vložkou vel.B

Výměnný držák 32x130 mm s prizmatickou vložkou,vel B

Výměnný držák 32x130 mm s prizmatickou vložkou,vel B

Výměnný držák 32x130 mm s prizmat.vložkou,vel B

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Kleštinový upínač Bernardo 5C s upnutím D1-5

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Kuželový otočný hrot Bernardo MK 3 00 mm

Kuželový otočný hrot Bernardo MK 3 00 mm

Otočný kuželový hrot Bernardo MK 3 / 100 mm Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, … Nejmenší průměr [mm]: 25 Největší průměr [mm]: 100 Upínání - kužel: MK3

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Otočný hrot pro velké výkony Bernardo NCK-A MK 3

Otočný hrot pro velké výkony Bernardo NCK-A MK 3

Otočný hrot pro velké výkony Bernardo NCK-A MK 3

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo NE 120

Nivelační kyvný prvek Bernardo NE 120

Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním

Univerzální soustruh Bernardo Compact 400 V s digitálním odměřováním

Univerzální soustruhy Bernardo Compact Vario byly navrženy speciálně pro hospodárnost kusové a malosériové výroby s vysokou přesností. Tento model se snadnou obsluhou je vhodný pro strojírenství, výrobu a stavbu zařízení a kusovou výrobu a je vybaven plynulou regulací otáček pro požadované nastavení řezné rychlosti v závislosti na prováděné operaci a druhu obráběného materiálu.
Základní výbava dodávky soustruhu obsahuje veškeré důležité příslušenství (3osé odměřování, lunety, LED osvětlení stroje, bezpečnostní prvky dle normy CE, …).

Delta frekvenční měnič zajišťuje vysoký krouticí moment v dolním rozsahu otáček a téměř konstantní otáčky při zatížení
Plynulá regulace otáček s odečítáním nastavených otáček na digitálním displeji
Pro minimalizaci vlivu chvění na obrábění je masivní prizmatické lože vyztuženo žebrováním
Všestranné možnosti využití soustruhu je ve všeobecném strojírenství, výrobě, kusové výrobě, …
Snadno ovladatelné nastavování velikosti posuvů je lehké a přesné
Moderní uložení hlavního vřetena v přesných ložiscích s kosoúhlým stykem
Kalená a broušená ozubená kola a hřídele jsou také v posuvové převodovce
Centrální a snadno ovladatelné zapínání posuvů a řezání závitů prostřednictvím vodicího šroubu a tažné hřídele
Lože stroje je odlito v jednom kusu a je zvláště odolné vibracím a proti kroucení, což je hlavní podmínkou pro přesné soustružení
Snadno výsuvná vana na třísky usnadní prostorové umístění stroje
Sériově s velkým průchodem vřetena pro opracování dlouhých obrobků až do průměru 52 mm

Součásti dodávky soustruhu Bernardo Compact

3osé digitální odměřování ES-12 V s LCD displejem
3čelisťové sklíčidlo PS3-200 mm / D5
Lícní deska 320 mm
Pevná luneta – průchod prům. max. 130 mm
Pohyblivá luneta – průchod prům. max. 100 mm
Chladicí systém
Rychloupínací nožový držák vč. 4 přímých vložek
Ochranný kryt u rychloupínacího nožového držáku
Délkový mikrometrický doraz
Kluzná spojka
Motor s magnetickou brzdou dle normy CE
Prvotní olejová náplň Shell Tellus 46
Frekvenční měnič
Digitální zobrazení počtu otáček
Výsuvná vana na třísky
LED pracovní osvětlení
Výměnná kola (pro soustružení závitů)
Redukční pouzdra
2 středicí hroty
Zadní stěna na zachytávání třísek
Servisní a obslužné nářadí

Technické parametry

Výkon motoru [W]: 5 500
Vzdálenost hrotů [mm]: 850
Výška hrotů [mm]: 200
Točný průměr nad ložem [mm]: 400
Točný průměr nad sedlovou mezerou [mm]: -
Točný průměr nad suportem [mm]: 245
Šířka lože [mm]: 260
Průchod vřetena [mm]: 52
Upnutí vřetena: DIN 55029, D1 - 5
Rozsah otáček (plynule) [U.min^-1]: (2) 50 ÷ 450 / 450 ÷ 2 500
Rozsahy strojních posuvů platí,
a lze je používat, z bezpečnostních důvodů,
pouze při nižších otáčkách (50 až 450 U.min^-1) vřetena
- Rozsah podélných posuvů [mm.ot^-1]: (20) 0,025 ÷ 2,0
- Rozsah příčných posuvů [mm.ot^-1]: (20) 0,012 ÷ 1,0
Metrický závit [mm]: (26) 0,2 ÷ 14
Palcový závit [TPI]: (42) 1 ÷ 80
Průměr pinoly [mm]: 50
Dráha pinoly [mm]: 120
Kužel pinoly : MK 3
Rozměry stroje (š x h x v) [mm]: 1 900 x 1 000 x 1 610
Hmotnost ca. [kg]: 1 185

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm

Univerzální soustruh Bernardo Master 400 s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo Master 400 s digitálním odměřováním

napájecí napětí 400 V, výkon 2,2 kW, točná délka 1000 mm, točný průměr nad ložem 400 mm, otáčky (12 st.) 45 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 100 mm, rozměry 1860 x 800 x 1600 mm

Univerzální soustruh Bernardo Master 180

Nadlimitní doprava

Univerzální soustruh Bernardo Master 180

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm

Dostupnost na dotaz

Univerzální soustruh Bernardo SMART 410 x 1000 Vario s digit.odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo SMART 410 x 1000 Vario s digit.odměřováním

výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (2 st. - plynule) 30 ÷ 3000 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm

Soustruh Bernardo Solid 460 x 1000 s digitálním zobrazováním

Nadlimitní doprava

Soustruh Bernardo Solid 460 x 1000 s digitálním zobrazováním

výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 460 mm, otáčky (12 st.) 25 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 2200 x 1080 x 1370 mm

Univerzální soustruh Bernardo Master 360 Pro s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo Master 360 Pro s digitálním odměřováním

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 3, zdvih pinoly 100 mm, rozměry 1825 x 750 x 1600 mm

Univerzální soustruh Bernardo SMART 410 x 1000 s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo SMART 410 x 1000 s digitálním odměřováním

výkon 3,3/4,5 kW, točná délka 1000 mm, točný průměr nad ložem 410 mm, otáčky (16 st.) 45 ÷ 1800 U.min-1, provedení vřetena DIN 55029, D1 - 6“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 120 mm, rozměry 2030 x 1000 x 1450 mm

Univerzální soustruh Bernardo SOLID 460 x 1000 Vario s digit.odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo SOLID 460 x 1000 Vario s digit.odměřováním

výkon 5,5 kW, točná délka 1000 mm, točný průměr nad ložem 460 mm, otáčky (2 st. - plynule) 30 ÷ 1700 U.min-1, provedení vřetena DIN 55029, D1 - 8“, průchod vřetena 80 mm, kužel pinoly MK 4, zdvih pinoly 130 mm, rozměry 2200 x 1080 x 1370 mm

Katalogy

Akce 14. 10.2020 - 31. 12.2020

Akce 14. 10.2020 - 31. 12.2020 (1MB)

BERNARDO brusky

BERNARDO brusky (14MB)

BERNARDO frézky

BERNARDO frézky (21MB)

BERNARDO kovoobrábění

BERNARDO kovoobrábění (90MB)

BERNARDO pily

BERNARDO pily (13MB)

BERNARDO soustruhy

BERNARDO soustruhy (16MB)

BERNARDO vrtačky

BERNARDO vrtačky (12MB)

brusky

brusky (16MB)

Brusky 2021

Brusky 2021 (16MB)

Magnetické vrtačky 2021

Magnetické vrtačky 2021 (7MB)

magneticke_vrtacky

magneticke_vrtacky (7MB)

Pásové a kotoučové pily 2021

Pásové a kotoučové pily 2021 (16MB)

pasove_a_kotoucove_pily

pasove_a_kotoucove_pily (13MB)

soustruhy

soustruhy (19MB)

Soustruhy 2021

Soustruhy 2021 (22MB)

Soustruhy na dřevo

Soustruhy na dřevo (35MB)

vrtacko_frezky

vrtacko_frezky (22MB)

Vrtačkofrézky 2021

Vrtačkofrézky 2021 (26MB)

vrtacky

vrtacky (13MB)

Vrtačky 2021

Vrtačky 2021 (14MB)

Závitořezné vrtačky 2021

Závitořezné vrtačky 2021 (1MB)

zavitorezne_vrtacky

zavitorezne_vrtacky (2MB)

platba nad 3500 Kč do 30 kg

Doručení do 24 hodin

při objednání do 10 hod.

rychle a bezpečně

Platba QR kódem

ihned po odeslání objednávky
