- Výkon motoru [W]: 2 000 / 2 400
- Vzdálenost hrotů [mm]: 1 000
- Výška hrotů [mm]: 200
- Točný průměr nad ložem [mm]: 400
- Točný průměr nad sedlovou mezerou [mm]: 560
- Točný průměr nad suportem [mm]: 240
- Šířka lože [mm]: 210
- Průchod vřetene [mm]: 52
- Upnutí vřetena : DIN 55029, D 1-5
- Rozsah otáček [U.min-1]: (12) 45 ÷ 2 000
- Rozsah podélných posuvů [mm.ot-1]: (27) 0,06 ÷ 2,78
- Rozsah příčných posuvů [mm.ot-1]: (22) 0,01 ÷ 0,72
- Metrické závity [mm]: (36) 0,8 ÷ 14
- Palcové závity [TPI]: (30) 2 ÷ 28
- Průměr pinoly [mm]: 45
- Dráha pinoly [mm]: 100
- Kužel pinoly: MK 4
- Rozměry stroje (š x h x v) [mm]: 1 860 x 800 x 1 600
- Hmotnost [kg]: 810
Univerzální soustruh Bernardo Master 400 s digitálním odměřováním
BER031289BXL
03-1289BXL
Doporučujeme
Nadlimitní doprava
Univerzální soustruh Bernardo Master 400 s digitálním odměřováním
napájecí napětí 400 V, výkon 2,2 kW, točná délka 1000 mm, točný průměr nad ložem 400 mm, otáčky (12 st.) 45 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 100 mm, rozměry 1860 x 800 x 1600 mm
Doporučená prodejní cena: 262 061,80 Kč
235 950,00 Kč
195 000,00 Kč
bez DPH
Vhodné příslušenství
BER442032

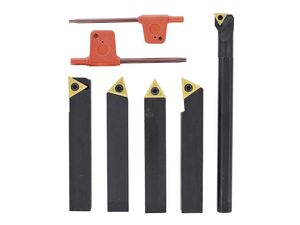

Sada soustružnických nožů 16 mm s HM destičkou, 4 ks, se seřiz. klíčem
Sada soustružnických nožů 16 mm s HM destičkou, 4 ks, se seřiz. klíčem
3 ks skladem
4 719,00 Kč
Koupit
BER442053
Sada soustružnických nožů HM 16 mm, 6 ks, se seřiz. klíčem
Sada soustružnických nožů HM 16 mm, 6 ks, se seřizovacím klíčem
1 ks skladem
6 040,32 Kč
Koupit
BER443078
Soustružnické nože Bernardo HM 16 mm. Sada O (7 dílů)
12 ks skladem
5 348,20 Kč
Koupit
BER214056
Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová
Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029
Dostupnost na dotaz
4 121,26 Kč
Koupit
BER210834
4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové
Dostupnost na dotaz
12 112,10 Kč
Koupit
BER210854
Měkké monoblokové čelisti Bernardo DSJ-DK11-200
1 ks skladem
2 328,04 Kč
Koupit
BER210867
Měkké monoblokové čelisti Bernardo DSJ-DK12-200
Do 10 dnů
3 397,68 Kč
Koupit
BER210878
Měkké čelisti Bernardo DSTJ-DK11-200
1 ks skladem
2 328,04 Kč
Koupit
BER210922
Reverzní čelisti Bernardo DTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
Koupit
BER210900
Základní čelisti Bernardo DMJ-DK11-200
2 ks skladem
2 359,50 Kč
Koupit
BER231001
Sada rychloupínacích nožových držáků Bernardo velikost E
Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků
2 ks skladem
17 586,14 Kč
Koupit
BER231006E2
Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E
Výměnný držák 25 x100mm s přímou vložkou vel.E
4 ks skladem
3 492,06 Kč
Koupit
BER221093
Kleštinový upínač Bernardo 5C s upnutím D1-5
Kleštinový upínač Bernardo 5C s upnutím D1-5
1 ks skladem
9 500,92 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
1 ks skladem
9 752,60 Kč
Koupit
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 35
Největší průměr [mm]: 125
Upínání - kužel: MK4
5 ks skladem
5 442,58 Kč
Koupit
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
3 ks skladem
5 694,26 Kč
Koupit
BER221003
Spřažený otočný hrot MK4. Typ PC
Otočný hrot PC - MK 4
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
3 ks skladem
2 894,32 Kč
Koupit
BOW3050661
Upínací trn Optimum MK 4 / B16 s unášečem
Upínací trn s unášečem, MK 4 / B16Morse kuželový trn s unášečemTechnické údaje pro upínací trn MK4 / 16Kužel: MK4Upínací průměr [mm]: 16
3 ks skladem
458,59 Kč
Koupit
BER241082
Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16
40 ks skladem
1 548,80 Kč
Koupit
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).
2 ks skladem
5 190,90 Kč
Koupit
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
Nástavce a příslušenství k revolverové hlavě Bernardo
MK 4
Sada příslušenství, které je dodáváno samostatně pro jednotlivé
velikosti revolverových hlav (MK 2, MK 3, MK 4).
Obsah sady v dřevěné krabičce - 21 ks
příslušenství:
1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm)
2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu
1 ks otočný hrot MK 2
6 ks závitnice M 3 - M 16
9 ks vložka pro závitník M 3 - M 16
2 ks držák pro závitnice, popřípadě vložka pro závitníky
2 ks skladem
8 966,10 Kč
Koupit
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
23 ks skladem
1 331,00 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit
BER442032
Sada soustružnických nožů 16 mm s HM destičkou, 4 ks, se seřiz. klíčem
Sada soustružnických nožů 16 mm s HM destičkou, 4 ks, se seřiz. klíčem
3 ks skladem
4 719,00 Kč
Koupit
BER442053
Sada soustružnických nožů HM 16 mm, 6 ks, se seřiz. klíčem
Sada soustružnických nožů HM 16 mm, 6 ks, se seřizovacím klíčem
1 ks skladem
6 040,32 Kč
Koupit
BER443078
Soustružnické nože Bernardo HM 16 mm. Sada O (7 dílů)
12 ks skladem
5 348,20 Kč
Koupit
BER214056
Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D5, DIN 55029, litinová
Příruba s krát.kuželem FL, 200/D5 ,litina,DIN 55029
Dostupnost na dotaz
4 121,26 Kč
Koupit
BER210834
4čelisťové sklíčidlo Bernardo Standard DK12-200/D5, DIN 55029, litinové
Dostupnost na dotaz
12 112,10 Kč
Koupit
BER210854
Měkké monoblokové čelisti Bernardo DSJ-DK11-200
1 ks skladem
2 328,04 Kč
Koupit
BER210867
Měkké monoblokové čelisti Bernardo DSJ-DK12-200
Do 10 dnů
3 397,68 Kč
Koupit
BER210878
Měkké čelisti Bernardo DSTJ-DK11-200
1 ks skladem
2 328,04 Kč
Koupit
BER210922
Reverzní čelisti Bernardo DTJ-DK11-200
Dostupnost na dotaz
2 328,04 Kč
Koupit
BER210900
Základní čelisti Bernardo DMJ-DK11-200
2 ks skladem
2 359,50 Kč
Koupit
BER231001
Sada rychloupínacích nožových držáků Bernardo velikost E
Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků
2 ks skladem
17 586,14 Kč
Koupit
BER231006E2
Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E
Výměnný držák 25 x100mm s přímou vložkou vel.E
4 ks skladem
3 492,06 Kč
Koupit
BER221093
Kleštinový upínač Bernardo 5C s upnutím D1-5
Kleštinový upínač Bernardo 5C s upnutím D1-5
1 ks skladem
9 500,92 Kč
Koupit
BER221097
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
Sada kleštin 5C Bernardo 3 - 26mm, 24 ks
1 ks skladem
9 752,60 Kč
Koupit
BER221060
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný kuželový hrot Bernardo MK 4 / 125 mm
Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, …
Nejmenší průměr [mm]: 35
Největší průměr [mm]: 125
Upínání - kužel: MK4
5 ks skladem
5 442,58 Kč
Koupit
BER221042
Otočný hrot Bernardo SMA - MK 4 se 7 vyměnitelnými vložkami
3 ks skladem
5 694,26 Kč
Koupit
BER221003
Spřažený otočný hrot MK4. Typ PC
Otočný hrot PC - MK 4
Univerzální provedení pro všechny druhy obrábění (hrubování, dokončování, jemné soustružení a kopírování).
Tělo a otočný hrot jsou z nástrojové oceli, kalené a broušené.
Vysoká přesnost obvodové házivosti.
Bezúdržbové provedení - trvalá náplň maziva, úhel hrotu 60°.
3 ks skladem
2 894,32 Kč
Koupit
BOW3050661
Upínací trn Optimum MK 4 / B16 s unášečem
Upínací trn s unášečem, MK 4 / B16Morse kuželový trn s unášečemTechnické údaje pro upínací trn MK4 / 16Kužel: MK4Upínací průměr [mm]: 16
3 ks skladem
458,59 Kč
Koupit
BER241082
Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16
40 ks skladem
1 548,80 Kč
Koupit
BER221072
Revolverová hlava Bernardo MK 4 (6polohová)
Revolverová hlava Bernardo MK 4 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).
2 ks skladem
5 190,90 Kč
Koupit
BER221077
Nástavce k revolverové hlavě Bernardo MK 4
Nástavce a příslušenství k revolverové hlavě Bernardo
MK 4
Sada příslušenství, které je dodáváno samostatně pro jednotlivé
velikosti revolverových hlav (MK 2, MK 3, MK 4).
Obsah sady v dřevěné krabičce - 21 ks
příslušenství:
1 ks upínací pouzdro pro kleštiny ER20 (rozsah upínání 1 - 13 mm)
2 ks zubové sklíčidlo 1 - 16 mm, včetně upínacího trnu
1 ks otočný hrot MK 2
6 ks závitnice M 3 - M 16
9 ks vložka pro závitník M 3 - M 16
2 ks držák pro závitnice, popřípadě vložka pro závitníky
2 ks skladem
8 966,10 Kč
Koupit
BER231092
Rychlá montáž výměny držáku Bernardo
Do 10 dnů
3 554,98 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
23 ks skladem
1 331,00 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit
Univerzální soustruh Bernardo Master 400 s digitálním odměřováním
Soustruh na kov Bernardo Master 400 s digitálním odměřováním 3 os
Typ Master 400 je kompaktní univerzální stroj s velkými možnostmi využití. Přesvědčí zákazníka především svým maximálním točným průměrem do 400 mm a průchodem vřetene do 52 mm. Díky jeho konstrukci, instalovanému výkonu motoru pohonu, řešení posuvových částí a dalších jeho funkcí je ideálním strojem pro výukové dílny, výrobu nástrojů a opravárenské závody.
- Digitální odměřování ve třech osách s LCD dispelejem pro zkrácení výrobních časů
- Vhodný k opracování oceli, neželezných kovů a plastů
- Elektromechanická nožní brzda vřetene pro snížení časových ztrát
- Kalená a broušená ozubené kola i v převodové skříni posuvu
- Jednoduše ovladatelný stroj se stabilní konstrukcí a strojním podélným a příčným posuvem
- Prizmatické lože ze šedé litiny je indukčně kalené a přesně broušené
- Moderní uložení hlavního vřetene v přesných kuželíkových ložiscích
- Díky litinové konstrukci stroje a jeho hmotnosti je soustruh dostatečně stabilní
- Koník přestavitelný ± 5 mm k soustružení kuželových ploch
- Ideální pro odborná učiliště, opravárenské závody a výukové dílny
- Jednoduché nastavení otáček a posuvů s lehkým a přesným přepínáním
- Úsporné umístnění vany na třísky s vyklápěním vpřed
- Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem
- Optimální poměr ceny a výkonu s moderní designem
- Dodáváno s integrovanou třecí spojkou
Součásti dodávky soustruhu Bernardo
- Digitální odměřování ve třech osách i200 s LCD dispelejem
- 3-čelisťové sklíčidlo 200 mm DK11-200 mm / D5
- 4-čelisťové sklíčidlo 200 mm K72-200 mm / D5
- Pevná luneta pr. 90 mm
- Posuvná luneta pr. 70 mm
- Chladicí zařízení
- Prvotní olejová náplň Shell Tellus 46
- Výsuvná třísková vana
- Lícní deska 320 mm
- Čtyřstranný otočný nožový držák
- Kryt čtyřnožového držáku
- Kluzná spojka
- Mikrometrický podélný doraz
- Indikátor závitů
- LED pracovní osvětlení
- Redukční pouzdra
- Výměnná kola (pro soustružení závitů)
- Dva pevné hroty
- Nožní pedál s funkcí brzdy dle CE
- Motor a magnetickou brzdou v souladu s CE
- Obslužné a servisní nářadí
Technické parametry
BER031259B
Doporučujeme
Nadlimitní doprava
Soustruh Bernardo Standard 165 D (digitální odměřování)
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm
1 ks skladem
152 460,00 Kč
Koupit
BER031264XL
Doporučujeme
Nadlimitní doprava
Univerzální soustruh Bernardo Master 180 s digitálním odměřováním
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm
1 ks skladem
171 820,00 Kč
Koupit
BER031255
Nadlimitní doprava
Stolní soustruh Bernardo Standard 150 Basic
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm
2 ks skladem
107 690,00 Kč
Koupit
BER031256
Nadlimitní doprava
Stolní soustruh Bernardo Standard 150 Plus
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1710 x 650 x 1320 mm
3 ks skladem
120 444,61 Kč
Koupit
BER031258
Nadlimitní doprava
Soustruh Bernardo Standard 165 Plus
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm
2 ks skladem
130 680,00 Kč
Koupit
BER031260
Nadlimitní doprava
Soustruh Bernardo Standard 165 Top (digitální odměřování)
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm
Do 10 dnů
163 350,00 Kč
Koupit
BER031257
Stolní soustruh Bernardo Standard 150 V-Plus
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (2 st. - plynule) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm
2 ks skladem
151 250,00 Kč
Koupit
BER031263XL
Nadlimitní doprava
Univerzální soustruh Bernardo Master 180
napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm
Dostupnost na dotaz
182 468,00 Kč
Koupit
