napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm

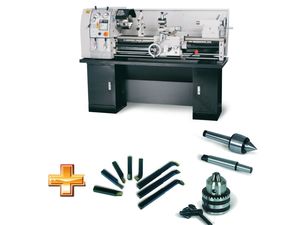

Kompaktní soustruh Bernardo Standard je svým optimálním poměrem ceny
a výkonu a výbavou s rozsáhlým příslušenstvím ideálním obráběcím strojem
pro náročné drobné řemeslníky.
Snadno ovladatelný stroj s regulací otáček, vodícím a tažným vřetenem
(šroubem) pro řezání závitů a pro automatický posuv
Vyjímatelný můstek pro obrábění dílců s velkým průměrem
Pro minimalizaci vlivu chvění při obrábění je masivní prizmatické lože vyztuženo žebrováním
Jednoduché, přesné a lehké nastavení otáček a posuvů
Silně žebrované prizmatické lože je indukčně kalené a broušené
Koník může být vyosen (posunut) o ± 10 mm pro soustružení dlouhých kuželových ploch
Rychloupínání koníku pomocí páky, ruční kolo posuvu je provedeno s jemným dělením noniusu po 0,04 mm
Na koníku, suportu a všech vedeních je možné vymezovat vůli
Horní suport je otočný o ±45°
Součásti dodávky soustruhu Bernardo Standard
3-čelisťové sklíčidlo DK11-160 mm/D4"
4-čelisťové sklíčidlo K72-200 mm/D4"
Pevná luneta - průchod D max. 60 mm
Posuvná luneta - průchod D max. 60 mm
Upínací deska pr. 250 mm
Čtyřstranný otočný nožový držák
Kryt čtyřstranného držáku
Kluzná třecí spojka
Mikrometrický podélný doraz
Vana pro třísky
Ochranný kryt proti ostřiku
2 pevné hroty
Indikátor závitů
Redukční pouzdro
LED pracovní světlo
Výměnná kola (pro soustružení závitů)
Motor s magnetickou brzdou dle normy CE
Podstavec
Obslužné a servisní nářadí
Technické parametry
Motor - výkon S1 100% [W]: 1 500
Motor - výkon S6 40% [W]: 2 200
Napájecí napětí [V]: 400
Vzdálenost hrotů [mm]: 1 000
Výška hrotů [mm]: 165
Šířka lože [mm]: 180
Točný průměr nad ložem [mm]: 330
Točný průměr nad sedlovou mezerou* [mm]:
430
Točný průměr nad příčnými saněmi [mm]:
180
Průchod vřetena [mm]: 38
Upínání vřetena : DIN 55029, D1-4"
Rozsah otáček [U.min-1]:
(9) 75 ÷ 1 400
Podélný posuv [mm.ot-1]:
(40) 0,053 ÷ 1,29
Příčný posuv [mm.ot-1]:
(40) 0,013 ÷ 0,31
Metrické závity [mm]: (32) 0,4 ÷ 7,0
Palcové závity [TPI]: (36) 4 ÷ 60
Posuv pinoly [mm]: 110
Kužel pinoly: MK 3
Rozměry stroje (š × h × v) [mm]:
1 600 × 700 × 1 280
