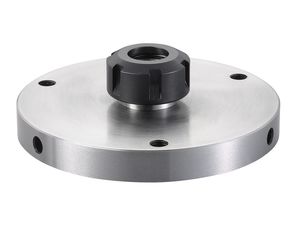

Kleštinový upínač Bernardo ER 25 - D 100

Kleštinový upínač Bernardo ER 25 - D 100

Kleštinový upínač Bernardo ER 25 - D 100

Kleštinový upínač Bernardo 5C s upnutím D1-4

Kleštinový upínač Bernardo 5C s upnutím D1-4

kleštinový upínač Bernardo 5C s upínacím přípravkem (Aufnahme) D1-4

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Kleštiny pr. 1 - 16 mm, sada ER 25, 15 dílů

Kleštiny pr. 1 - 16 mm, sada ER 25, 15 dílů

Kleštiny, 1 - 16 mm, sada ER 25, 15 dílů

Kuželový otočný hrot Bernardo MK 3 00 mm

Kuželový otočný hrot Bernardo MK 3 00 mm

Otočný kuželový hrot Bernardo MK 3 / 100 mm Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, … Nejmenší průměr [mm]: 25 Největší průměr [mm]: 100 Upínání - kužel: MK3

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Spřažený otočný hrot MK3. Typ PC

Spřažený otočný hrot MK3. Typ PC

Upínací trn Optimum MK 3 / B16 s unášečem

Upínací trn Optimum MK 3 / B16 s unášečem

Upínací trn s unášečem, MK 3 / B16Morse kuželový trn s unášečemTechnické údaje pro upínací trn MK3 / 16Kužel: MK3Upínací průměr [mm]: 16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička Bernardo 1 - 13 mm / B 16

Rychloupínací hlavička Bernardo 1 - 13 mm / B 16

Rychloupínací hlavička Bernardo 1 - 13 mm / B 16Rychloupínací hlavička (sklíčidlo) s vysokou upínací silou a maximální přesností

Revolverová hlava Bernardo MK 3 (6polohová)

Revolverová hlava Bernardo MK 3 (6polohová)

Revolverová hlava Bernardo MK 3 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).

Nástavce k revolverové hlavě Bernardo MK 3

Nástavce k revolverové hlavě Bernardo MK 3

Nástavce a příslušenství k revolverové hlavě Bernardo MK 3Sada příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).Obsah sady v dřevěné krabičce - 23 ks př

Rychlá montáž výměny držáku Bernardo

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo MS 80

Nivelační kyvný prvek Bernardo MS 80

Sada vyměnitelných destiček TiN pro vrtací tyče (5ks) 12 a 16 mm - 10 ks

Sada vyměnitelných destiček TiN pro vrtací tyče (5ks) 12 a 16 mm - 10 ks

Sada výměnných destiček TiN pro vrtací tyče (5ks) 12 a 16 mm - 10 ks

Soustružnické nože Bernardo HM 12 mm. Sada C (9 dílů)

Soustružnické nože Bernardo HM 12 mm. Sada C (9 dílů)

Soustružnické nože Bernardo HM 12 mm, 9-dílná sada C Sada soustružnických držáků pro vyměnitelné břitové destičky. Velikost těla nožů [mm]: 12 Dodáváno v dřevěné kazetě

Sada středících navrtáváků Bernardo, 12 ks

Sada středících navrtáváků Bernardo, 12 ks

Sada středících navrtáváků Bernardo, 12 ks v dřevěné kazetě

Příruba sklíčidla s krátkým kuželem Bernardo FL-160/D4, DIN 55029, litinová

Příruba sklíčidla s krátkým kuželem Bernardo FL-160/D4, DIN 55029, litinová

Příruba s krát.kuželem FL, 160/D4 ,litina,DIN 55029

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D4, DIN 55029, litinová

Příruba sklíčidla s krátkým kuželem Bernardo FL-200/D4, DIN 55029, litinová

Příruba s krát.kuželem FL, 200/D4 ,litina,DIN 55029

4čelisťové sklíčidlo Bernardo Standard DK12-160/D4, DIN 55029, litinové

4čelisťové sklíčidlo Bernardo Standard DK12-160/D4, DIN 55029, litinové

4čelisťové sklíčidlo Bernardo Standard DK12-200/D4, DIN 55029, litinové

4čelisťové sklíčidlo Bernardo Standard DK12-200/D4, DIN 55029, litinové

Měkké monoblokové čelisti Bernardo DSJ-DK11-160

Měkké monoblokové čelisti Bernardo DSJ-DK11-160

Měkké monoblokové čelisti Bernardo DSJ-DK12-160

Měkké monoblokové čelisti Bernardo DSJ-DK12-160

Měkké monoblokové čelisti Bernardo DSJ-DK12-200

Měkké monoblokové čelisti Bernardo DSJ-DK12-200

Sada rychloupínacích nožových držáků Bernardo velikost E

Sada rychloupínacích nožových držáků Bernardo velikost E

Sada rychloupínacích nožových držáků Bernardo velikost ERychloupínací nožový držák Bernardo velikost E se systémem Multifix. Sada 4 typů rychloupínacích nožových držáků

Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E

Výměnný držák Bernardo 25 x100 mm s přímou vložkou vel.E

Výměnný držák 25 x100mm s přímou vložkou vel.E

Výměnný držák 30x100 mm s prizmat.vložkou,vel.E

Výměnný držák 30x100 mm s prizmat.vložkou,vel.E

Výměnný držák 30x100 mm s prizmat.vložkou,vel.E

Kleštinový upínač Bernardo ER 25

Kleštinový upínač Bernardo ER 25

Kleštinový upínač Bernardo ER 25 Pro kleštiny s upínáním průměru [mm]: 1 ÷ 16

Kleštinový upínač Bernardo ER 25 - D 100

Kleštinový upínač Bernardo ER 25 - D 100

Kleštinový upínač Bernardo ER 25 - D 100

Kleštinový upínač Bernardo 5C s upnutím D1-4

Kleštinový upínač Bernardo 5C s upnutím D1-4

kleštinový upínač Bernardo 5C s upínacím přípravkem (Aufnahme) D1-4

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Sada kleštin 5C Bernardo 3 - 26mm, 24 ks

Kleštiny pr. 1 - 16 mm, sada ER 25, 15 dílů

Kleštiny pr. 1 - 16 mm, sada ER 25, 15 dílů

Kleštiny, 1 - 16 mm, sada ER 25, 15 dílů

Kuželový otočný hrot Bernardo MK 3 00 mm

Kuželový otočný hrot Bernardo MK 3 00 mm

Otočný kuželový hrot Bernardo MK 3 / 100 mm Otočný středící kužel - tupý (otočný hrot s velkým nosem), vhodný pro obrábění dutých těles, trubek, … Nejmenší průměr [mm]: 25 Největší průměr [mm]: 100 Upínání - kužel: MK3

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Otočný hrot Bernardo SMA - MK 3 se 7 vyměnitelnými vložkami

Spřažený otočný hrot MK3. Typ PC

Spřažený otočný hrot MK3. Typ PC

Upínací trn Optimum MK 3 / B16 s unášečem

Upínací trn Optimum MK 3 / B16 s unášečem

Upínací trn s unášečem, MK 3 / B16Morse kuželový trn s unášečemTechnické údaje pro upínací trn MK3 / 16Kužel: MK3Upínací průměr [mm]: 16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička 1 ÷ 16 mm Optimum DKC B16

Rychloupínací hlavička Bernardo 1 - 13 mm / B 16

Rychloupínací hlavička Bernardo 1 - 13 mm / B 16

Rychloupínací hlavička Bernardo 1 - 13 mm / B 16Rychloupínací hlavička (sklíčidlo) s vysokou upínací silou a maximální přesností

Revolverová hlava Bernardo MK 3 (6polohová)

Revolverová hlava Bernardo MK 3 (6polohová)

Revolverová hlava Bernardo MK 3 - 6 polohTato hlava je dodávána bez příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).

Nástavce k revolverové hlavě Bernardo MK 3

Nástavce k revolverové hlavě Bernardo MK 3

Nástavce a příslušenství k revolverové hlavě Bernardo MK 3Sada příslušenství, které je dodáváno samostatně pro jednotlivé velikosti revolverových hlav (MK 2, MK 3, MK 4).Obsah sady v dřevěné krabičce - 23 ks př

Rychlá montáž výměny držáku Bernardo

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo MS 80

Nivelační kyvný prvek Bernardo MS 80

Soustruh Bernardo Standard 165 Top (digitální odměřování)

Soustruh s vodicím a tažným šroubem Bernardo Standard 165 Top

Soustruh na kov s podélným a příčným posuvem Standard 165 D a Standard 165 Top díky své robustní konstrukci a snadné obsluze tvoří nový standard univerzálního soustruhu do dílny.
I základní verze obsahuje všechno důležité příslušenství (3-osý digitální ukazatel polohy, lunety, LED pracovní osvětlení, bezpečnostní výbavu podle normy CE, …), takže tento stroj může být okamžitě použit do výroby.

Stolní soustruh Bernardo Standard 165 Top - Specifikace

3-osé digitální odměřování polohy
Snadno ovladatelný stroj s vodícím a tažným vřetenem (šroubem)
Vyjímatelný můstek pro obrábění dílců s velkým průměrem
K minimalizaci vlivu chvění je masivní prizmatické lože ze šedé litiny vyztuženo žebrováním
Jednoduché, lehké a přesné nastavení otáček a posuvů
Vedení lože je indukčně kalené a broušené
Koník je bočně přestavitelný pro soustružení kuželových ploch
Kalená a broušená ozubená kola a hřídele
Rychloupínání koníku pomocí páky, ruční kola posuvů s jemným dělením (po 0,04 mm)
Pomocná fixace hřídele (na konci vřeteníku)
Na koníku, suportu a všech vedeních je možné vymezovat vůle
Hlavní vřeteno s upínáním Camlock D1-4"
Uložení vřetene ve dvou 2 přesných nastavitelných ložiscích (s přesností chodu ≤0,009 mm)
Elektromechanické provedení brzdového pedálu snižuje neproduktivní časy
Prostorově úsporné provedení vysouvací vany pro třísky

Součásti dodávky stolního soustruhu Bernardo Standard

Digitální odměřování i200 s LCD displejem pro odměřování a zobrazování pozic ve všech 3 osách
3-čelisťové sklíčidlo DK11-160 mm / D4"
4-čelisťové sklíčidlo 200 mm DIN 55029/D4"
Pevná luneta průměr D max. 60 mm
Posuvná luneta průměr D max. 60 mm
Upínací deska pr. 250 mm
Rychloupínací držák Multifix, velikost Evč. 4 přímých vložek pro soustružnický nůž
Ochraný štít u nožového držáku
Bezpečnostní kryt s ocelovým držákem
Kluzná třecí spojka
Mikrometrický podélný doraz
Chladicí zařízení
Vysouvací vana pro třísky
Motor s magnetickou brzdou vřetene dle normy CE
Nožní brzda dle CE
Ochranný kryt proti ostřiku
Indikátor závitů
LED pracovní světlo
Redukční pouzdro
Výměnná kola (pro soustružení závitů)
2 pevné hroty
Podstavec
Obslužné a servisní nářadí

Technické parametry

Motor - výkon S₁ 100% [W]: 1 500
Motor - výkon S₆ 40% [W]: 2 200
Napájecí napětí [V]: 400
Vzdálenost hrotů [mm]: 1 000
Výška hrotů [mm]: 175
Šířka lože [mm]: 180
Točný průměr nad ložem [mm]: 350
Točný průměr nad sedlovou mezerou* [mm]: 450
Točný průměr nad příčnými saněmi [mm]: 190
Průchod vřetena [mm]: 40
Upínání vřetena : DIN 55029, D1-4"
Rozsah otáček [U.min^-1]: (8) 70 ÷ 2 000
Podélný posuv [mm.ot^-1]: (40) 0,053 ÷ 1,29
Příčný posuv [mm.ot^-1]: (40) 0,013 ÷ 0,31
Metrické závity [mm]: (32) 0,4 ÷ 7,0
Palcové závity [TPI]: (36) 4 ÷ 60
Posuv pinoly [mm]: 110
Kužel pinoly: MK 3
Rozměry stroje (š x h x v) [mm]: 1 730 x 700 x 1 340
Hmotnost ca. [kg]: 515
*Demontovatelný můstek - délka [mm]: 220

Soustruh Bernardo Standard 165 D (digitální odměřování)

Nadlimitní doprava

Soustruh Bernardo Standard 165 D (digitální odměřování)

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo Master 180 s digitálním odměřováním

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 360 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 51 mm, kužel pinoly MK 4, zdvih pinoly 110 mm, rozměry 1920 x 750 x 1600 mm

Dostupnost na dotaz

Stolní soustruh Bernardo Standard 150 Basic

Nadlimitní doprava

Stolní soustruh Bernardo Standard 150 Basic

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm

Stolní soustruh Bernardo Standard 150 Plus

Nadlimitní doprava

Stolní soustruh Bernardo Standard 150 Plus

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (9 st.) 75 ÷ 1400 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1710 x 650 x 1320 mm

Soustruh Bernardo Standard 165 Plus

Nadlimitní doprava

Soustruh Bernardo Standard 165 Plus

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 350 mm, otáčky (8 st.) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1730 x 700 x 1340 mm

Stolní soustruh Bernardo Standard 150 V-Plus

Stolní soustruh Bernardo Standard 150 V-Plus

napájecí napětí 400 V, výkon 1,5 kW, točná délka 1000 mm, točný průměr nad ložem 330 mm, otáčky (2 st. - plynule) 70 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 40 mm, kužel pinoly MK 3, zdvih pinoly 110 mm, rozměry 1600 x 700 x 1280 mm

Univerzální soustruh Bernardo Master 400 s digitálním odměřováním

Nadlimitní doprava

Univerzální soustruh Bernardo Master 400 s digitálním odměřováním

napájecí napětí 400 V, výkon 2,2 kW, točná délka 1000 mm, točný průměr nad ložem 400 mm, otáčky (12 st.) 45 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1 - 5“, průchod vřetena 52 mm, kužel pinoly MK 4, zdvih pinoly 100 mm, rozměry 1860 x 800 x 1600 mm

Soustruh Bernardo Profi 900 Vario

Soustruh Bernardo Profi 900 Vario

napájecí napětí 230 V, výkon 2,2 kW, točná délka 900 mm, točný průměr nad ložem 320 mm, otáčky (2 st. - plynule) 75 ÷ 2000 U.min-1, provedení vřetena DIN 55029, D1-4“, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 100 mm, rozměry 1650 x 650 x 600 mm

Katalogy

Akce 14. 10.2020 - 31. 12.2020

Akce 14. 10.2020 - 31. 12.2020 (1MB)

BERNARDO brusky

BERNARDO brusky (14MB)

BERNARDO frézky

BERNARDO frézky (21MB)

BERNARDO kovoobrábění

BERNARDO kovoobrábění (90MB)

BERNARDO pily

BERNARDO pily (13MB)

BERNARDO soustruhy

BERNARDO soustruhy (16MB)

BERNARDO vrtačky

BERNARDO vrtačky (12MB)

brusky

brusky (16MB)

Brusky 2021

Brusky 2021 (16MB)

Magnetické vrtačky 2021

Magnetické vrtačky 2021 (7MB)

magneticke_vrtacky

magneticke_vrtacky (7MB)

Pásové a kotoučové pily 2021

Pásové a kotoučové pily 2021 (16MB)

pasove_a_kotoucove_pily

pasove_a_kotoucove_pily (13MB)

soustruhy

soustruhy (19MB)

Soustruhy 2021

Soustruhy 2021 (22MB)

Soustruhy na dřevo

Soustruhy na dřevo (35MB)

vrtacko_frezky

vrtacko_frezky (22MB)

Vrtačkofrézky 2021

Vrtačkofrézky 2021 (26MB)

vrtacky

vrtacky (13MB)

Vrtačky 2021

Vrtačky 2021 (14MB)

Závitořezné vrtačky 2021

Závitořezné vrtačky 2021 (1MB)

zavitorezne_vrtacky

zavitorezne_vrtacky (2MB)

platba nad 3500 Kč do 30 kg

Doručení do 24 hodin

při objednání do 10 hod.

rychle a bezpečně

Platba QR kódem

ihned po odeslání objednávky
