• Kotoučová pila:

  • Motor - výkon S₁ 100% [W]: 2 200
  • Motor - výkon S₆ 40% [W]: 3 000
  • Velikost stolu [mm]: 1 045 x 300
  • Výška stolu [mm]: 820
  • Výložníkový stůl [mm]: 600 x 410
  • Formátovací stůl [mm]: 1 200 x 240
  • Délka řezu [mm]: 1 300
  • Max. průměr kotouče [mm]: 250 x 30
  • Kotouč předřezu [mm]: 80 x 20
  • Max prořez 90° / 45° [mm]: 65 / 55
  • Šířka řezu pomocí paralelního pravítka [mm]: 510
  • Otáčky kotouče [U.min^-1]: 4 050
  • Otáčky předřezu [U.min^-1]: 6 300



• Spodní frézka:

  • Motor - výkon S₁ 100% [W]: 2 200
  • Motor - výkon S₆ 40% [W]: 3 000
  • Průměr vřetena [mm]: 30
  • Upínací délka [mm]: 90
  • Výškové nastavení [mm]: 150
  • Průchodnost - otvor ve stolu [mm]: 150
  • Max průměr nástroje
    • při profilování [mm]: 140
    • při čepování [mm]: 200
  • Otáčky vřetena [U.min^-1]: 3 500 / 5 500 / 7 000



• Hoblovka

  • Motor - výkon S₁ 100% [W]: 2 000
  • Motor - výkon S₆ 40% [W]: 2 800
  • Otáčky nože/válce [U.min^-1]: 3 750
  • Průměr nožového válce [mm]: 75
  • Počet nožů [ks]: 3

  • Srovnávací frézka

    • Délka stolu [mm]: 1 080
    • Výška stolu [mm]: 820
    • Naklápění vodicího pravítka [°]: 90 ÷ 45
    • Šíře hoblování [mm]: 250
    • Max. tříska [mm]: 5

  • Tloušťkovací frézka - protah

    • Délka stolu [mm]: 600
    • Max. šířka materiálu [mm]: 250
    • Max. tloušťka protahování [mm]: 5 ÷ 190
    • Max. tříska [mm]: 1,8
    • Rychlost protahu [m.min^-1]: 8

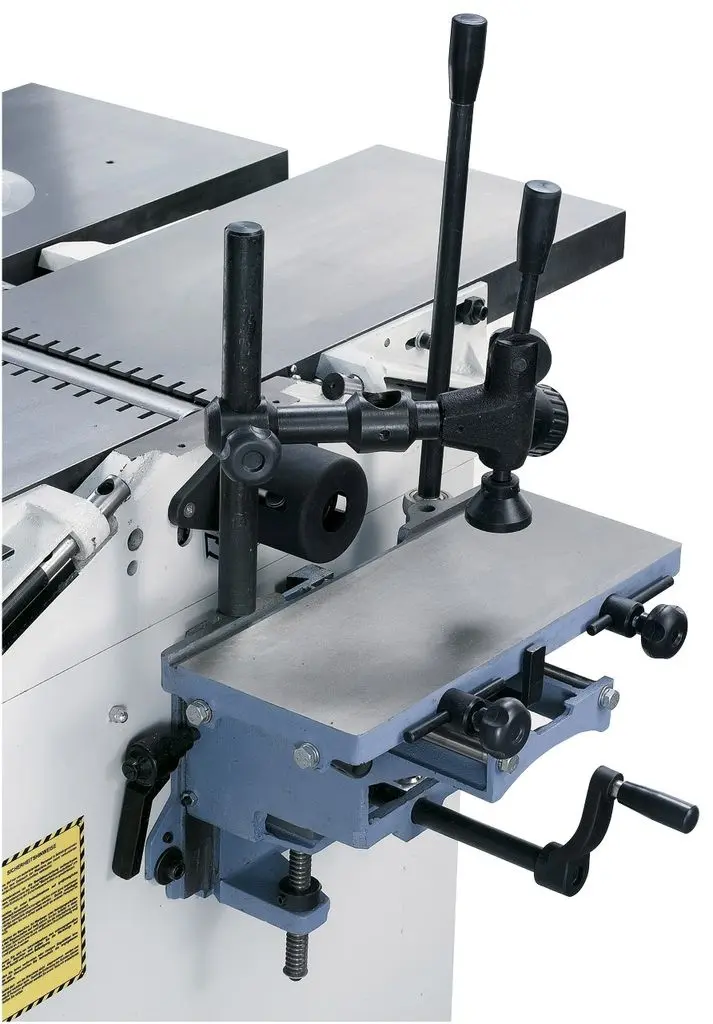

• Přídavná vrtací dlabačka

  • Velikost stolu [mm]: 370 x 150
  • Sklíčidlo Westcott [mm]: 0 ÷ 16
  • Max. hloubka dlabání [mm]: 105
  • Šířka dlabání [mm]: 140
  • Zdvih stolu [mm]: 85


• Napájecí napětí [V]: 400
• Přípojka odsávání pr. [mm]: 100
• Rozměry stroje [mm]: 1 400 × 2 340 × 1 150
• Hmotnost [kg]: 372

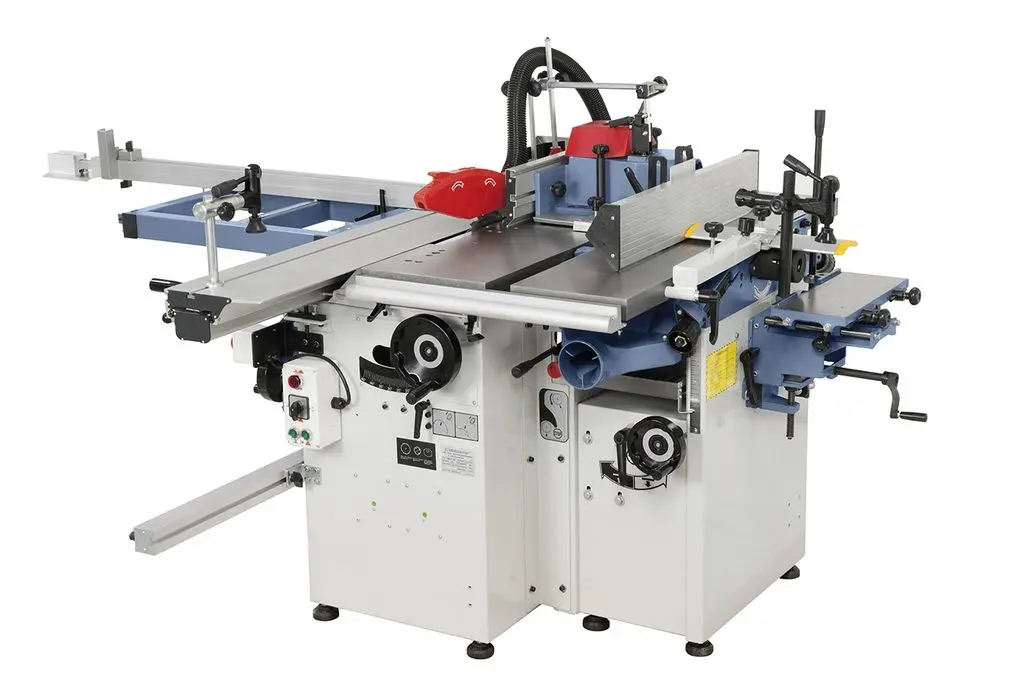

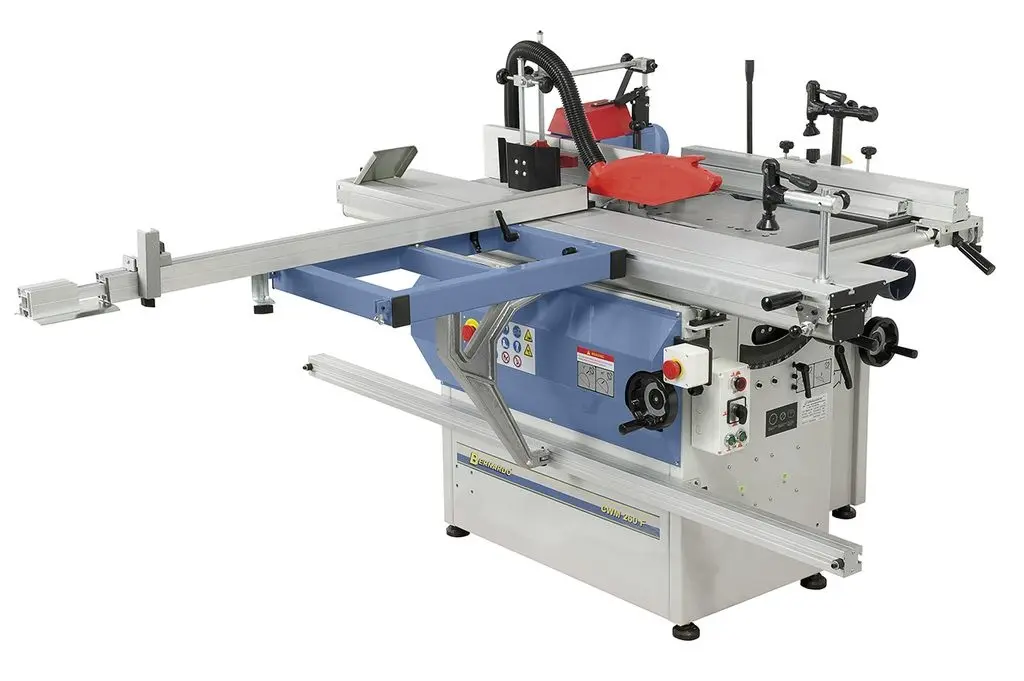

Kombinovaný truhlářský stroj Bernardo CWM 260 F - 1200

Univerzální kombinované dřevoobráběcí stroje Bernardo - dřevoobráběcí centra s formátovacím stolem. Tyto univerzální truhlářské stroje se 3 motory nabízejí četné možnosti použití už na minimálním prostoru – srovnávání, tloušťkování, řezání, frézování, dlabání.
Tento model charakterizují krátké seřizovací časy a vyšší komfort ovládání.

Význačné rysy stroje CWM 260 F - 1200

• Univerzální kombinovaný stroj CWM 260 F je náš základní model mezi dřevozpracujícími centry vybavený formátovací pilou s předřezem
• Stroj je určen k obrábění měkkého i tvrdého dřeva
• Hoblovka se šířkou hoblování 250 mm, protahovačka do 190 mm se strojním posuvem
• Bezúdržbový, přesně uložený 3nožový hřídel s HSS hoblovacími noži
• Hliníkový posuvný formátovací suport, odolný proti zkroucení, s prizmatickým vedením
• Oba srovnávací stoly lze výškově jemně nastavit a jsou vybavené zářezy v hraně stolu k tlumení hluku

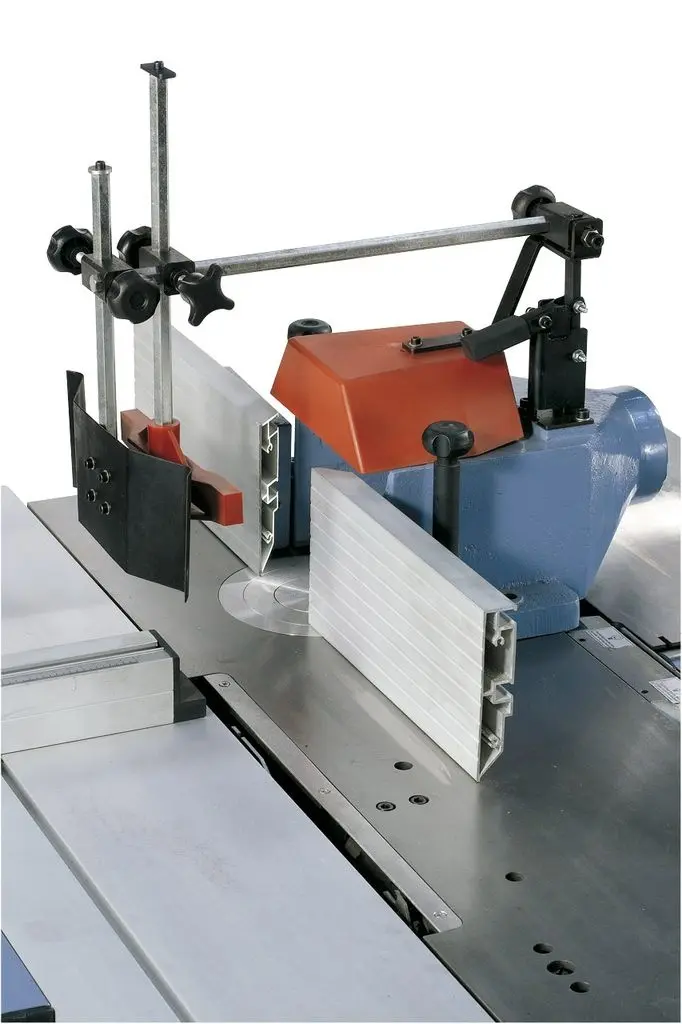

• Ochranný kryt frézy s oboustranně nastavitelnými hliníkovými pravítky
• Frézovací agregát se 3stupni rychlosti zajišťuje optimální přizpůsobení otáček podle obrobku

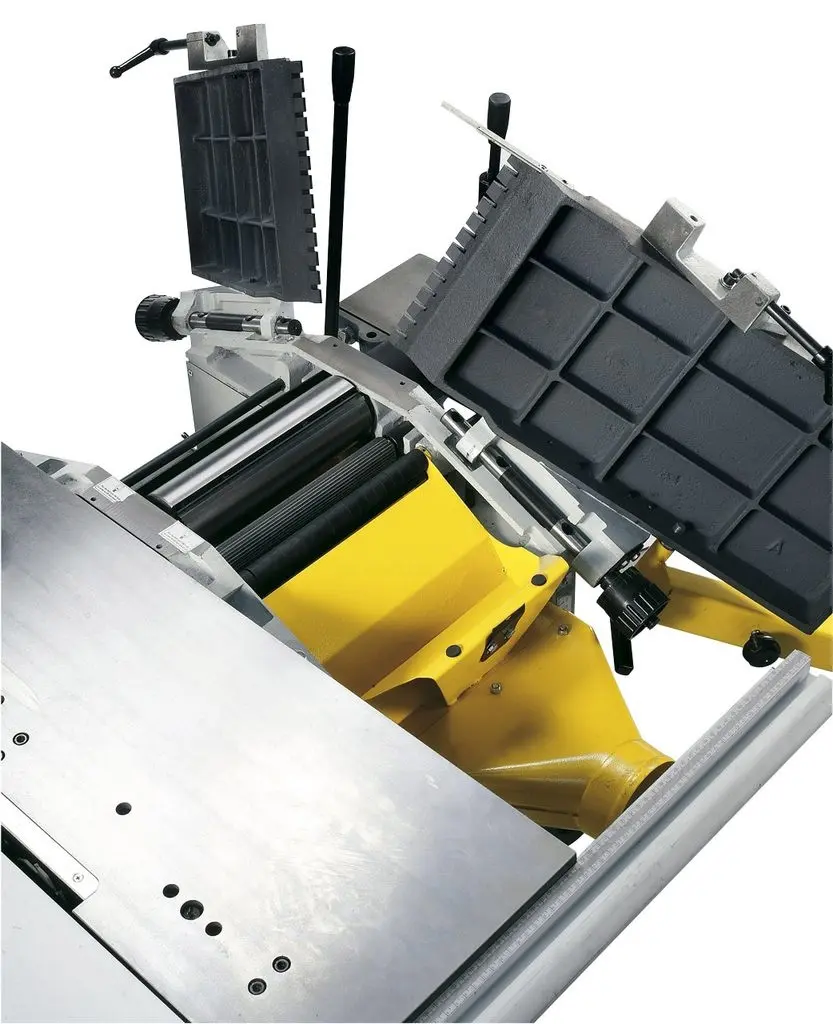

• Odklápěcí srovnávací stoly zajišťují rychlé přestavení na protahovačku s velkou průchodností
• Všechny ovládací prvky jsou umístěny na přehledném panelu

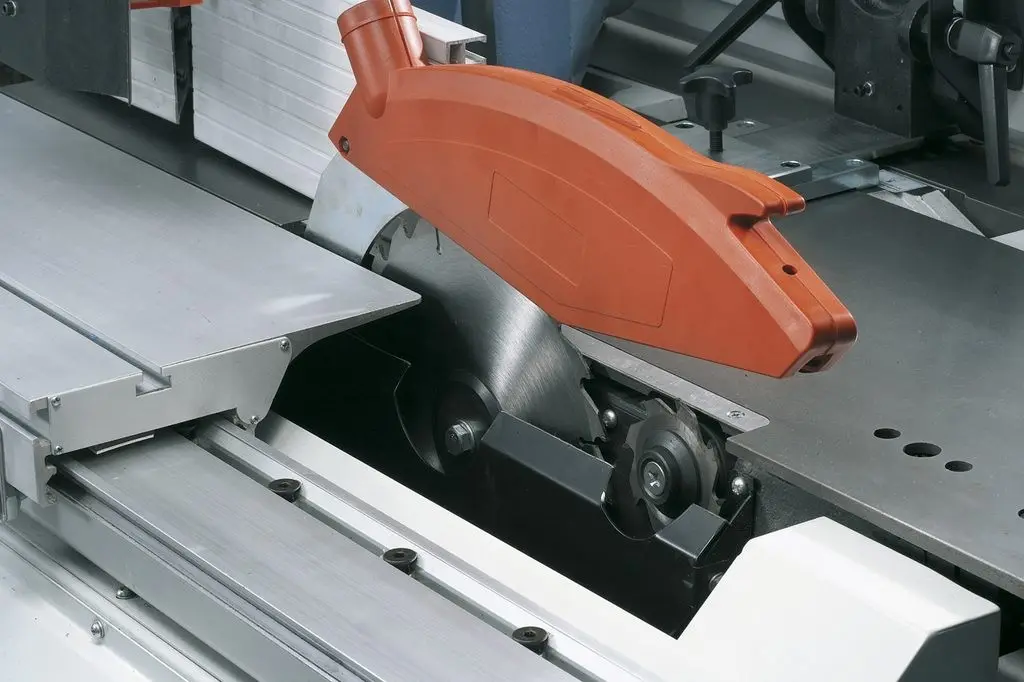

• Naklápění pilového kotouče až do 45° podle stupnice pomocí ručního kola
• Integrovaný sklopný kryt na odvádění třísek - připojovací průměr 100 mm
• Stabilní hliníkové vodicí pravítko, sklopné v úhlu od 90° do 45°

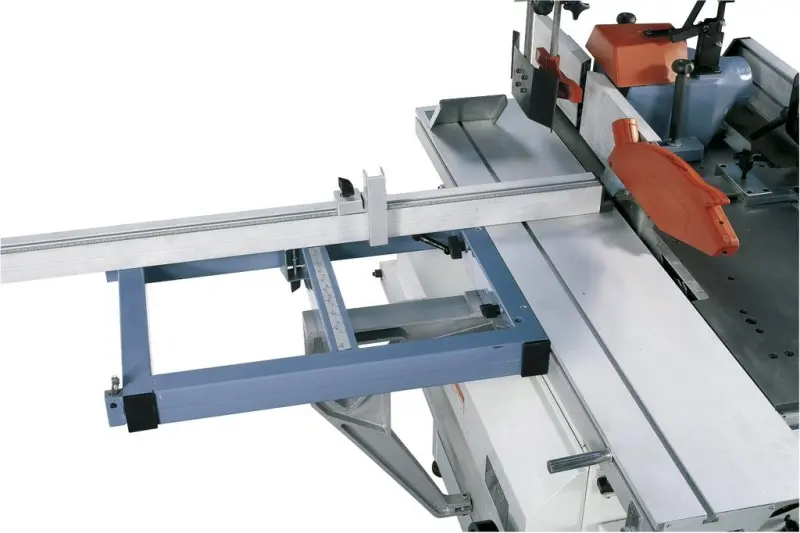

• Dostatečně dimenzovaný výložníkový stůl k ukládání rozměrných desek

Součásti dodávky kombinovaného truhlářského stroje Bernardo

• Pilový SK kotouč pr. 250 x 3,2 x 30 mm / 24 zubů
• Pilový kotouč předřezu pr. 80 x 3,2 x 20 mm / 8 zubů
• 3x hoblovací nůž 250 x 30 x 3 mm
• Boční vedení délka x šířka
• Přídavná vrtací dlabačka
• Sklíčidlo Westcott 0 ÷ 16 mm
• Excentrický upínač
• Rozrážecí klín
• Vysouvací teleskopický doraz se sklopnou zarážkou
• Výložníkový stůl
• Ochranný kryt frézy
• Přípravek na posouvání dřeva
• Ochranný kryt pilového kotouče s přípojkou odsávání
• Servisní a obslužné nářadí
