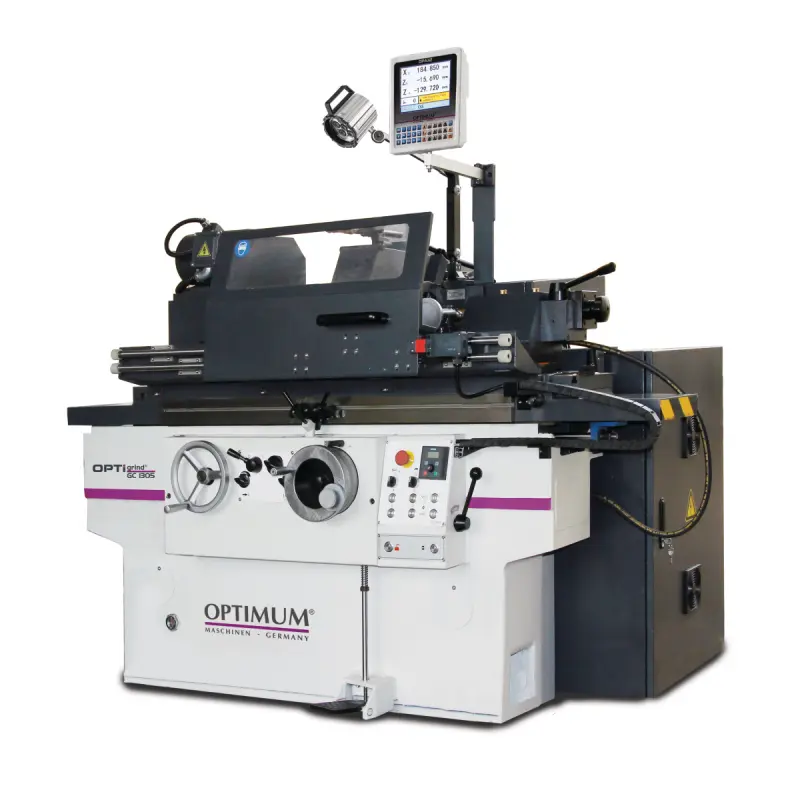

Univerzální hrotová bruska Metallkraft OPTIgrind GC 1305 (BOW3121040)

Univerzální hrotová bruska Metrallkraft OPTIgrind

• Vysoce přesná bruska s automatickým posuvem a digitálním ukazatelem polohy DPA 31
• Těžký, jednodílný, silně žebrovaný a široký strojní stůl
• Vodicí lišty indukčně kalené a broušené
• Pevná vřeteníková hlava s vysoce přesným hlavním vřetenem uloženým na kuželíkových ložiscích zaujme vynikající stabilitou při zatížení
• Hladký chod při maximální rychlosti vřetena
• Všechna ozubená kola jsou velká, kalená a broušená

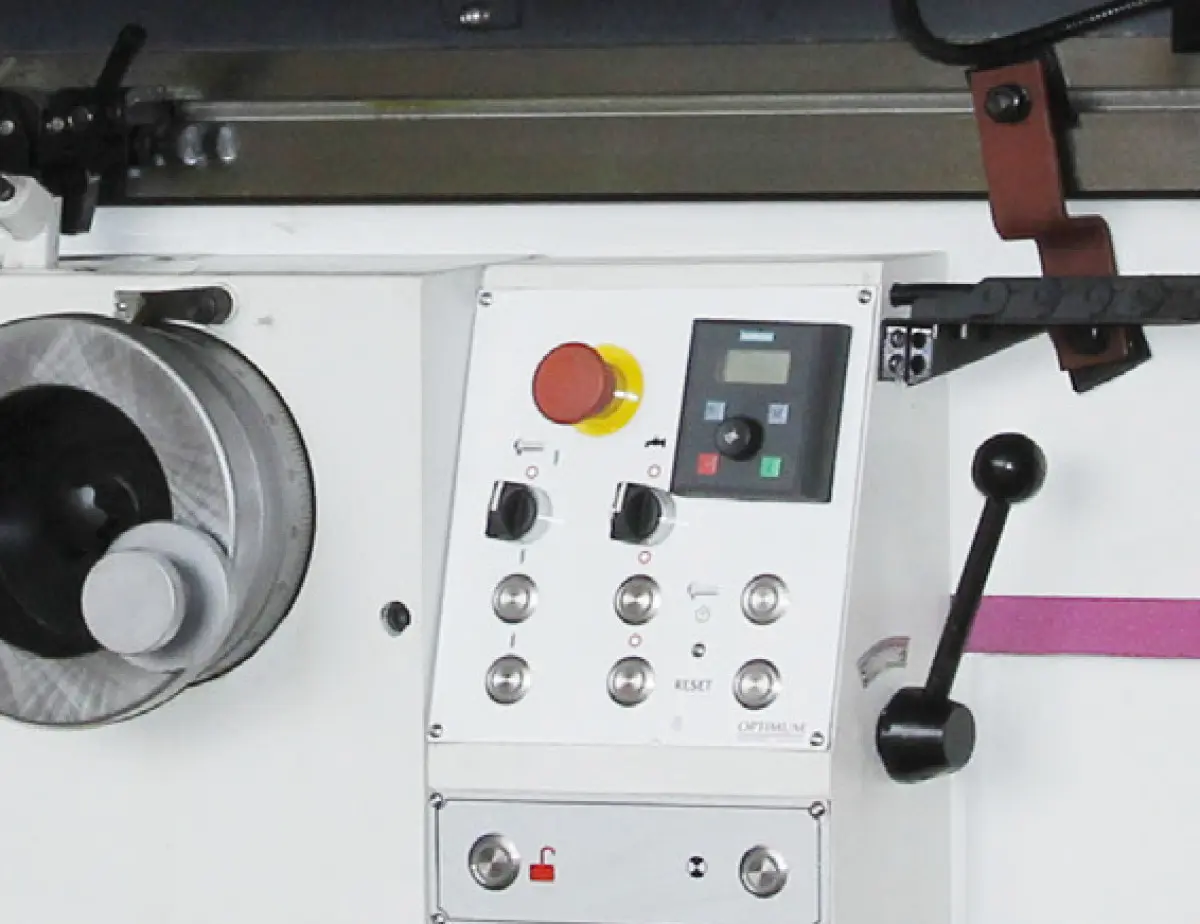

• Ručně ovládaná 4stupňová převodovka, vysoce kvalitní technologie řízení frekvence
• Rychloposuv os X a Z umožňuje rychlé polohování podpěry a snižuje neproduktivní časy
• Nastavitelná přetěžovací spojka chrání posuvný mechanismus před poškozením a poruchou

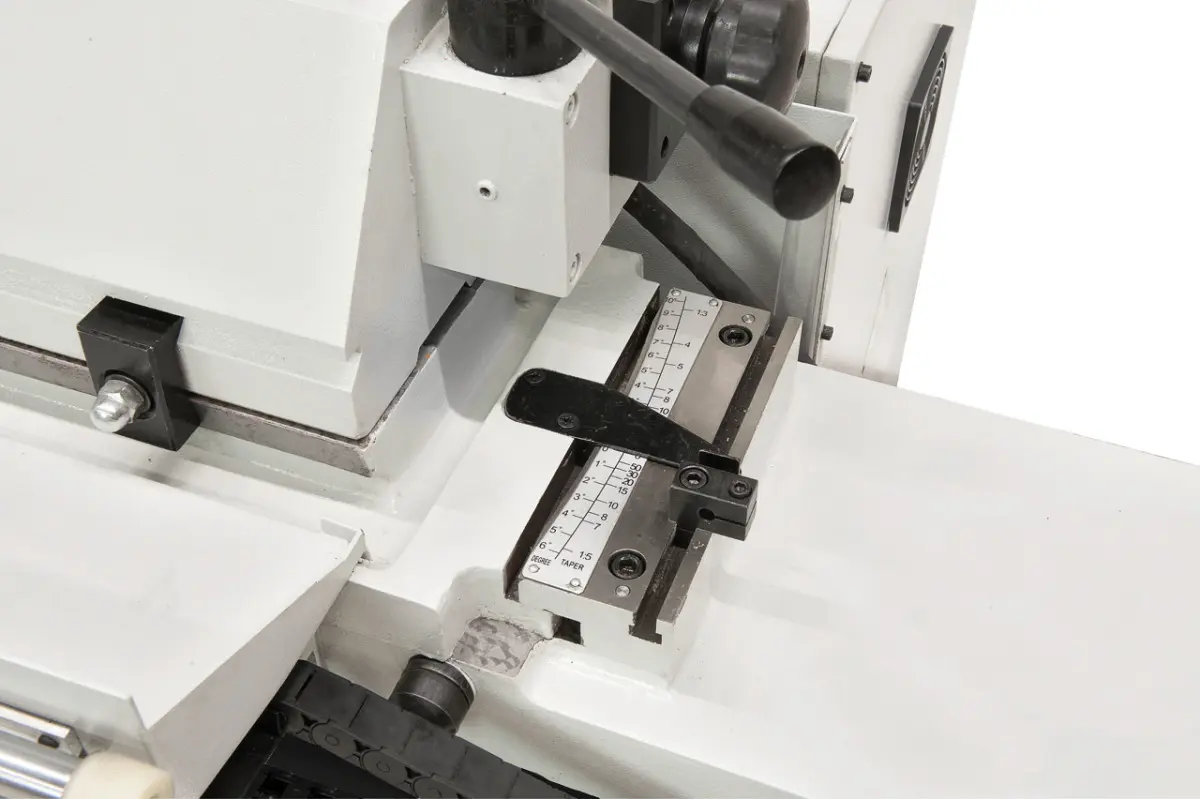

• Stůl lze naklonit pro kuželové broušení – stupnice umožňuje přesné nastavení do požadované polohy

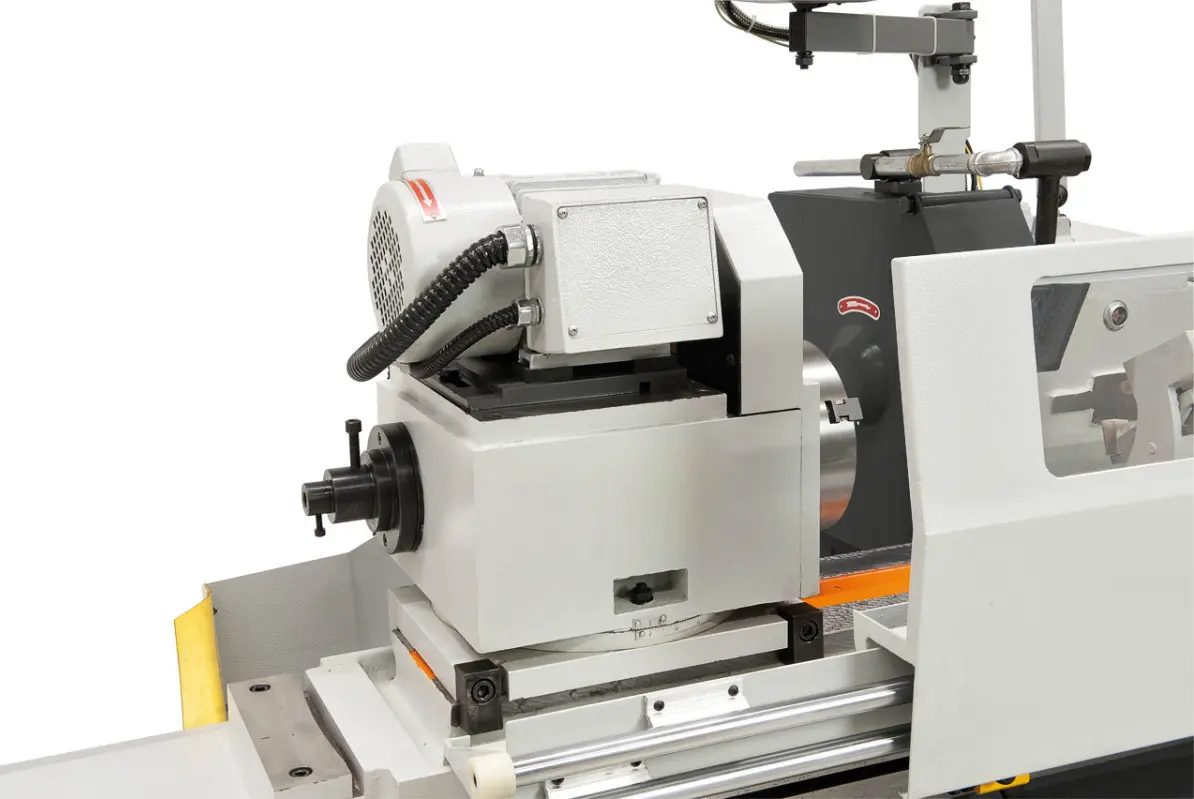

• Vřetenová hlava se může otáčet od 0° do 90° pro kuželové broušení
• Podélné vedení stolu a příčné vedení materiálu brusného vřetena jsou vybaveny V a plochými vedeními
• Otočná hřídel vřetena (až 180°) pro vnitřní broušení
• Hlava může být otočena pro vnější nebo vnitřní broušení

Součásti dodávky hrotové brusky Metallkraft

• Tříčelisťové sklíčidlo pro vnitřní broušení s vnitřními a vnějšími čelistmi
• Chladicí jednotka s vnější nádrží na chladicí kapalinu
• Nastavovací kotouče s nastavovacími šrouby
• Montážní příruba pro brusný kotouč
• Montážní příruba pro brusný kotouč s namontovaným brusným kotoučem
• Vnitřní brusné těleso 45 x 35 x 10 mm
• Vnitřní brusné těleso 50 x 40 x 16 mm
• Brusná tyč – držák pro vnitřní brusný kotouč pr. 16 mm
• Brusná tyč – držák pro vnitřní brusný kotouč pr. 10 mm
• Obtahovací přípravek
• Stojan a hřídel pro vyvažování brusného kotouče
• Hřídel pro vyvažování brusného kotouče
• 2 kusy koncovek koníku MT 4
• 1 sada hnacích kol pro obrobky
• Pevná podpěra v otevřeném provedení

Technické parametry hrotové brusky Metallkraft

• Příkon [W]: 4 000
• Napájení [V]: 400
• Otáčky [U.min^-1]: 25 ÷ 380
• Délka broušení [mm]: 500
• Průměr broušení bez lunety [mm]: 8 ÷ 200
• Průměr broušení s lunetou [mm]: 8 ÷ 60
• Průměr broušení bez vnitřní opěrky [mm]: 25 ÷ 100
• Průměr broušení s vnitřní opěrkou [mm]: 35 ÷ 100
• Hloubka vnitřního broušení [mm]: 125
• Posuv na jednu otáčku ručního kola [mm]: 1
• Posuv - nonius, dělení stupnice ručního kola [mm]: 0,005
• Rozsah naklopení vřeteníku [°]: 0 ÷ 45
• Max. hmotnost obrobku [mm]: 50
• Výška hrotu [mm]: 135

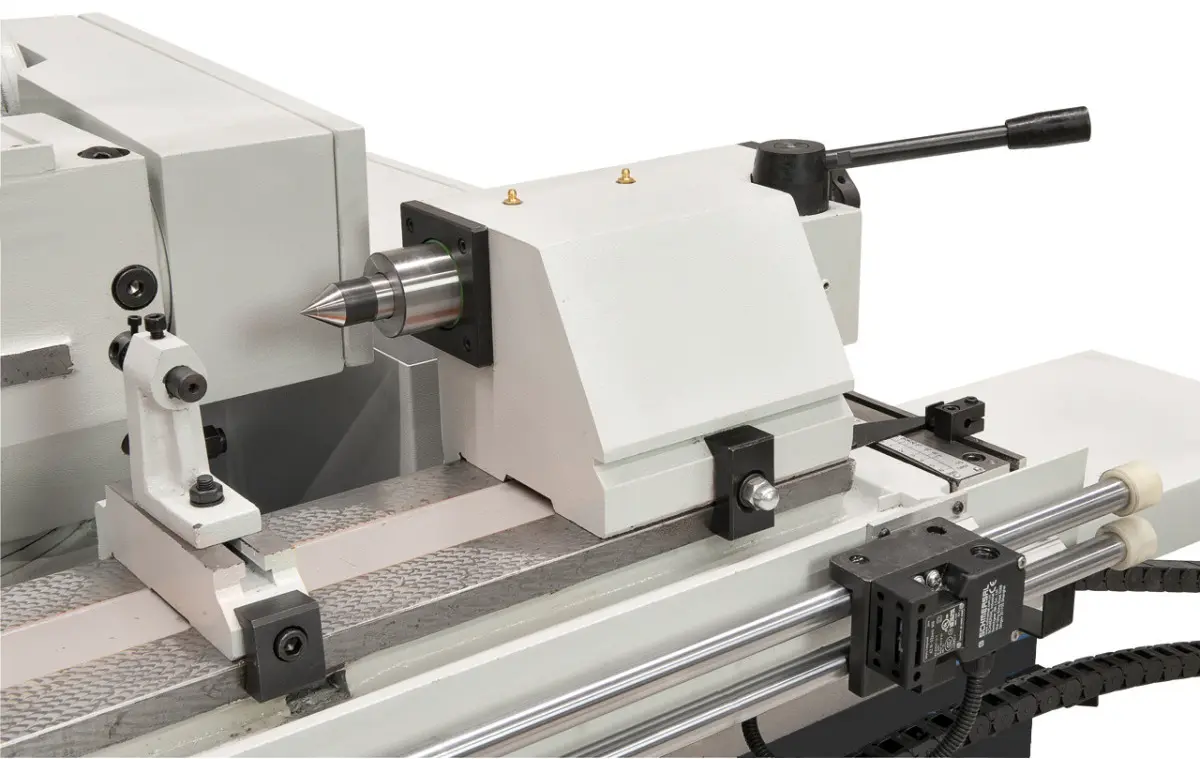

• Kužel pinoly koníka: MT4
• Zdvih pinoly [mm]: 25
• Posuv stolu (plynule) [mm]: 0,1 ÷ 4
• Úhel naklopení stolu vlevo/vpravo [°]: -9 ÷ +3
• Max. pojezd pracovního stolu [mm]: 640
• Rozměry (š × v × h) [mm]: 2 250 × 1 500 × 1 600
• Hmotnost [kg]: 2 200
