- Rozměry stolu [mm]: 1 600 x 500
- Upínání ve vřetenu: ISO 50
- Otáčky vřetena [U.min-1]: (27) 30 ÷ 2 050
- Dráha pojezdu (podélný) (x) [mm]: 1 200
- Dráha pojezdu (příčný) (y) [mm]: 700
- Dráha pojezdu (vertikální) (z) [mm]: 500
- Vzdálenost vřeteno / stůl [mm]: 50 ÷ 550
- Vyložení [mm]: 28 ÷ 728
- Posuv podélný - plynulý [mm.min-1]: 10 ÷ 1 000
- Posuv příčný - plynulý [mm.min-1]: 10 ÷ 1 000
- Posuvy vertikální - plynulý [mm.min-1]: 5 ÷ 500
- Rychloposuv v ose X, Y [mm.min-1]: 2 200
- Rychloposuv v ose Z [mm.min-1]: 1 100
- Ruční regulace posuvu elektronickými kolečky:
- Nonius [mm]: 0,01
- Otáčka [mm]: 1,00
- Nosnost stolu [kg]: 1 800
- Velikost T-drážky (šířka / vzdálenost / počet) [mm]: 18 / 80 / 5
- Výkon motoru [W]: 7 500
- Rozměry (š x h x v) [mm]: 2 200 x 2 285 x 2 100
- Hmotnost [kg]: 4 500
Univerzální frézka Bernardo Variomill FU 1600 E Servo
BER021286XL
02-1286XL
Nadlimitní doprava
Univerzální frézka Bernardo Variomill FU 1600 E Servo
výkon 7,5 kW, otáčky (27 st.) 30 ÷ 2050 U.min-1, kužel vřetena ISO 50, vyložení max. 728 mm, naklopení hlavy ±360°, vzdálenost vřeteno/stůl max. 550 mm, posuvy poháněné servomotorem, nosnost stolu 1800 kg, rozměry 2200 x 2285 x 2100 mm
1 300 556,40 Kč
1 074 840,00 Kč
bez DPH
Vhodné příslušenství
BER261011
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
Sada kleštin pro upínání ISO 40. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
4 ks skladem
11 734,58 Kč
Koupit
BER261012
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Sada kleštin pro upínání ISO 50. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
1 ks skladem
11 734,58 Kč
Koupit
BER282091
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Do 10 dnů
33 347,60 Kč
Koupit
BER282122
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 200
Vysokovýkonný hydraulický strojní svěrák PHV 200
Strojní svěrák určený pro práce vyžadující vysoké upínací síly a zároveň velký rozsah upínání. Díky hydraulickému posilovači je ovládání svěráku snazší a efektivnější než při použití standardních strojních svěráků
Může být použit na moderních CNC strojích a obráběcích centrech
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Kalené a broušené vodící plochy
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku
Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů
Volitelné mechanické upínání nebo mechanicko/hydraulické upnutí posuvem přestavovacího pouzdra
Konstantní upínací síla v celém rozsahu upínání
Dlouhé ploché vedení pohyblivých čelistí
Rychle výměnitelná a cenově dostupná hydraulická jednotka
Různé čelisti k dispozici
Kompletní dodávka s otočným talířem se stupnicí 360°
Dostupnost na dotaz
72 043,40 Kč
Koupit
BER261069
Redukce ISO 40 / MK 4
1 ks skladem
2 107,82 Kč
Koupit
BER271003
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobeno ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
2 ks skladem
21 644,48 Kč
Koupit
BER281003
Sada upínek Bernardo SPW 16 (58 ks)
10 ks skladem
3 869,58 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
27 ks skladem
1 331,00 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
39 ks skladem
1 761,76 Kč
Koupit
BER261011
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
Sada kleštin pro upínání ISO 40. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
4 ks skladem
11 734,58 Kč
Koupit
BER261012
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Sada kleštin pro upínání ISO 50. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
1 ks skladem
11 734,58 Kč
Koupit
BER282091
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Do 10 dnů
33 347,60 Kč
Koupit
BER282122
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 200
Vysokovýkonný hydraulický strojní svěrák PHV 200
Strojní svěrák určený pro práce vyžadující vysoké upínací síly a zároveň velký rozsah upínání. Díky hydraulickému posilovači je ovládání svěráku snazší a efektivnější než při použití standardních strojních svěráků
Může být použit na moderních CNC strojích a obráběcích centrech
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Kalené a broušené vodící plochy
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku
Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů
Volitelné mechanické upínání nebo mechanicko/hydraulické upnutí posuvem přestavovacího pouzdra
Konstantní upínací síla v celém rozsahu upínání
Dlouhé ploché vedení pohyblivých čelistí
Rychle výměnitelná a cenově dostupná hydraulická jednotka
Různé čelisti k dispozici
Kompletní dodávka s otočným talířem se stupnicí 360°
Dostupnost na dotaz
72 043,40 Kč
Koupit
BER261069
Redukce ISO 40 / MK 4
1 ks skladem
2 107,82 Kč
Koupit
BER271003
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobeno ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
2 ks skladem
21 644,48 Kč
Koupit
BER281003
Sada upínek Bernardo SPW 16 (58 ks)
10 ks skladem
3 869,58 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
27 ks skladem
1 331,00 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
39 ks skladem
1 761,76 Kč
Koupit
Univerzální frézka Bernardo Variomill FU 1600 E Servo
Univerzální frézka Bernardo Variomill FU 1600 E Servo s digitálním odměřováním 3 os
Univerzální frézovací stroj FU 1600 přesvědčí svou
masivní a těžkou litinovou konstrukcí, optimálně přizpůsobenou
k obrábění velkých obrobků
Hlavními rysy frézky na kov FU 1600 jsou strojní posuv se servomotory
ve všech osách, prostorný pracovní stůl a také velká - prodloužená
dráha pojezdu.
- Plynulé nastavení strojního posuvu a rychloposuvu ve všech třech osách řízené servomotory
- Minimální otěr díky slip-stick efektu s Turcite povlakem v ose X
- Horní rameno s přesnou převodovkou pro regulaci otáček vřetene
- Naprosto přesný chod v kuličkových šroubech ve všech třech osách
- Vytvrzená, nitridovaná a broušená ozubená kola běžící v olejové lázni
- Těžká základna z masivní litiny umožńuje klidný chod frézky
- Velký a přesně opracovaný křížový stůl s T-drážkami
- Centrální mazání vodicích ploch
- Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
- Naddimenzované rybinové (osa X) a pravoúhlé (osa Y a Z) vedení zajišťují vysokou stabilitu stroje
- Včetně přehledného ovládacího pultu zabudovaného na otočném rameni
Součásti dodávky univerzální frézky Bernardo
- Digitální zobrazování všech 3 os
- Ovládání pomocí elektronických regulátorů
- Upínací šroub ve vřeteni
- Chladicí zařízení
- Vana pro chladicí kapalinu
- LED pracovní osvětlení
- Univerzální frézovací hlava
- Univerzální ochranné kryty
- Brzda vřetene
- Kuličkové šrouby na všech osách
- Automatické centrální mazání
- Kombinovaný frézovací trn
- Obslužné nářadí
Technické parametry
BER021161XL
Nadlimitní doprava
Vrtačko-frézka Bernardo KF 60, 3osé odměřování, automatický posuv os x/y
napájecí napětí 400 V, výkon motoru 0,85/1,5 kW, otáčky (8 st.) 115 ÷ 1750 U.min-1, kužel vřetena ISO 40, závitování M 16, zdvih pinoly 125 mm, vyložení max 550 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 375 mm, strojní posuv frézovacího stolu pro osy x/y, rozměry 1300 x 1400 x 2100 mm
Dostupnost na dotaz
231 545,60 Kč
Koupit
BER021211BXL
Doporučujeme
Nadlimitní doprava

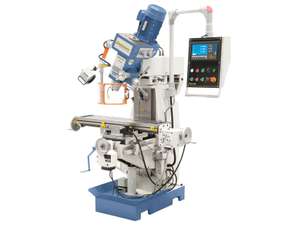

Univerzální frézka Bernardo UWF 80 E s digitálním odměřováním a posuvem osy Y
