Univerzální frézky - SERVO

Univerzální frézka Bernardo UWF 150 V Servo

BER021284XL

02-1284XL

Univerzální frézka Bernardo UWF 150 V Servo

Nadlimitní doprava

Další obrázky

Univerzální frézka Bernardo UWF 150 V Servo

BER021284XL 02-1284XL

napájecí napětí 400 V, výkon 5,5 kW, otáčky (2 st. - plynule) 60 ÷ 1750 U.min^-1, kužel vřetena ISO 50, vyložení max. 840 mm, naklopení hlavy ±360°, vzdálenost vřeteno/stůl max. 585 mm, vertikální a horizontální vřeteno, posuvy poháněné servomotorem, nosnost stolu 300 kg, rozměry 2530 x 2200 x 2300 mm

Dostupnost na dotaz

786 500,00 Kč

650 000,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm

Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm

Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů

Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů

Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů Sada kleštin pro upínání ISO 50. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

upínací délka 300 mm, čelisti 150 mm, otočný 360°

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Mechanicko-hydraulický upínací systém ovládaný ruční klikou Booster-systém, menší potřebná síla, vysoký tlak při upínání Vysoká a bezpečná upínací síla při malé fyzické námaze Vhodné pro upínání dlouhých velkých obrobků Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené Odnímatelná otočná základna - stůl se stupnicí

Dostupnost na dotaz

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160

Vysokovýkonný hydraulický strojní svěrák PHV 160 Otočný strojní svěrák určený pro práce vyžadující vysoké upínací síly a zároveň velký rozsah upínání. Díky mechanicko-hydraulickému posilovači je ovládání svěráku snazší a efektivnější než při použití standardních strojních svěráků Může být použit na moderních CNC strojích a obráběcích centrech Mechanicko-hydraulický upínací systém hydraulického posilovače ovládaný ruční klikou umožňuje lehké a snadné ovládání svěráku Kalené a broušené vodící plochy Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů Volitelné mechanické upínání nebo mechanicko/hydraulické upnutí  posuvem přestavovacího pouzdra Konstantní upínací síla v celém rozsahu upínání Dlouhé ploché vedení pohyblivých čelistí Rychle výměnitelná a cenově dostupná hydraulická jednotka Různé čelisti k dispozici Kompletní dodávka s otočným talířem se stupnicí 360°

Dostupnost na dotaz

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobeno ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Univerzální dělící hlava BS-1

Univerzální dělící hlava BS-1

Univerzální dělící hlava BS-1Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Dostupnost na dotaz

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

upínání MK 4, rozsah 10 ÷ 225 mm

Sada upínek Bernardo SPW 16 (58 ks)

Sada upínek Bernardo SPW 16 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo NE 120

Nivelační kyvný prvek Bernardo NE 120

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm

Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm

Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů

Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů

Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů Sada kleštin pro upínání ISO 50. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem

upínací délka 300 mm, čelisti 150 mm, otočný 360°

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Mechanicko-hydraulický upínací systém ovládaný ruční klikou Booster-systém, menší potřebná síla, vysoký tlak při upínání Vysoká a bezpečná upínací síla při malé fyzické námaze Vhodné pro upínání dlouhých velkých obrobků Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené Odnímatelná otočná základna - stůl se stupnicí

Dostupnost na dotaz

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160

Vysokovýkonný hydraulický strojní svěrák PHV 160 Otočný strojní svěrák určený pro práce vyžadující vysoké upínací síly a zároveň velký rozsah upínání. Díky mechanicko-hydraulickému posilovači je ovládání svěráku snazší a efektivnější než při použití standardních strojních svěráků Může být použit na moderních CNC strojích a obráběcích centrech Mechanicko-hydraulický upínací systém hydraulického posilovače ovládaný ruční klikou umožňuje lehké a snadné ovládání svěráku Kalené a broušené vodící plochy Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí pohyblivé čelisti a vyklápění obrobku Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů Volitelné mechanické upínání nebo mechanicko/hydraulické upnutí  posuvem přestavovacího pouzdra Konstantní upínací síla v celém rozsahu upínání Dlouhé ploché vedení pohyblivých čelistí Rychle výměnitelná a cenově dostupná hydraulická jednotka Různé čelisti k dispozici Kompletní dodávka s otočným talířem se stupnicí 360°

Dostupnost na dotaz

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobeno ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Univerzální dělící hlava BS-1

Univerzální dělící hlava BS-1

Univerzální dělící hlava BS-1Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Dostupnost na dotaz

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

upínání MK 4, rozsah 10 ÷ 225 mm

Sada upínek Bernardo SPW 16 (58 ks)

Sada upínek Bernardo SPW 16 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Nivelační kyvný prvek Bernardo NE 120

Nivelační kyvný prvek Bernardo NE 120

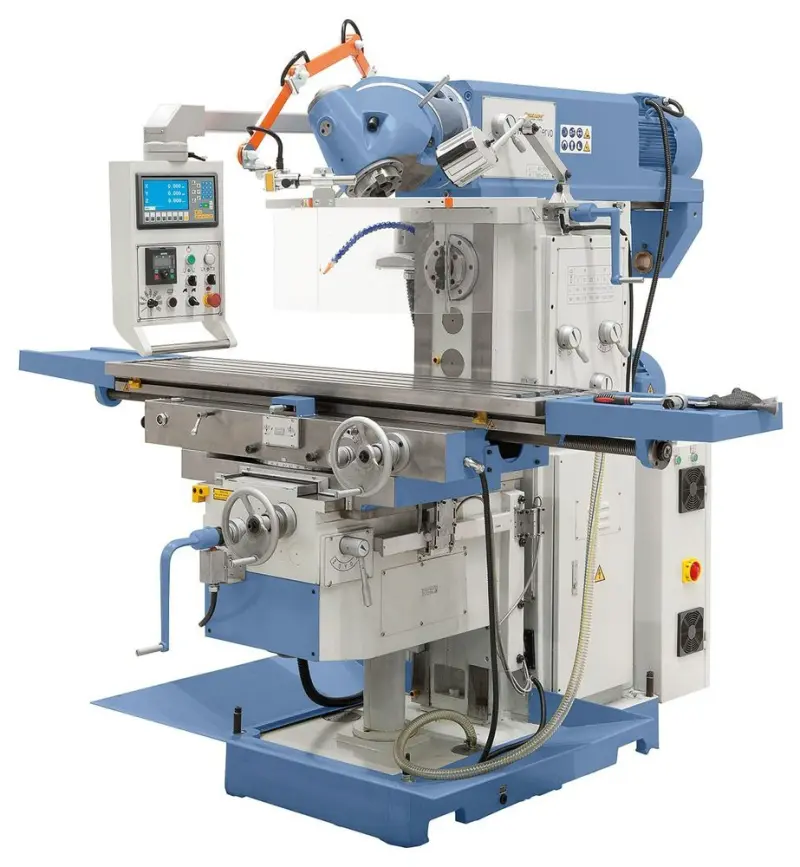

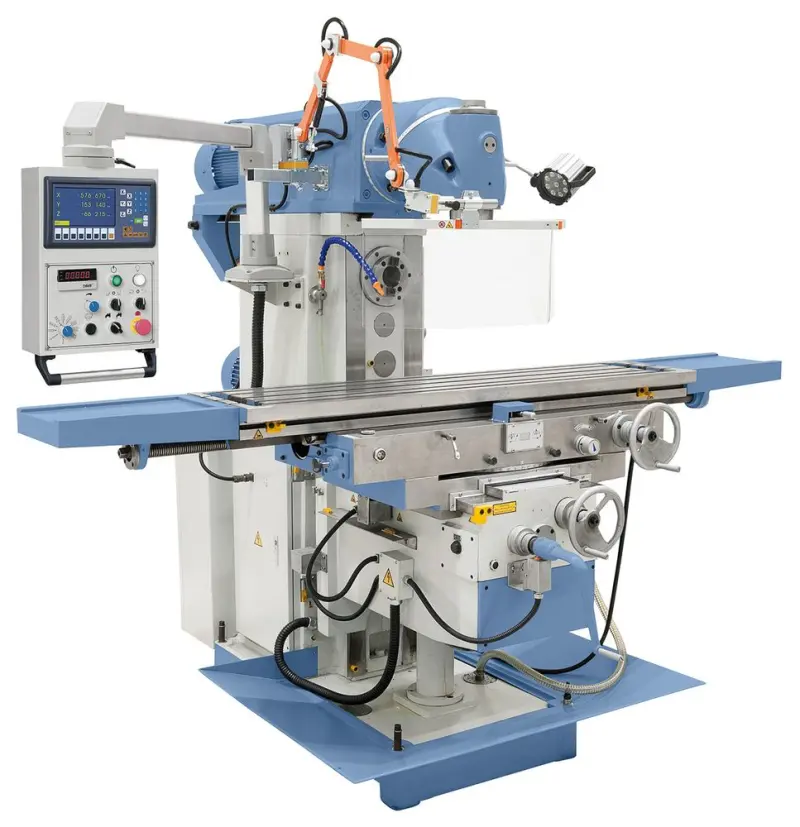

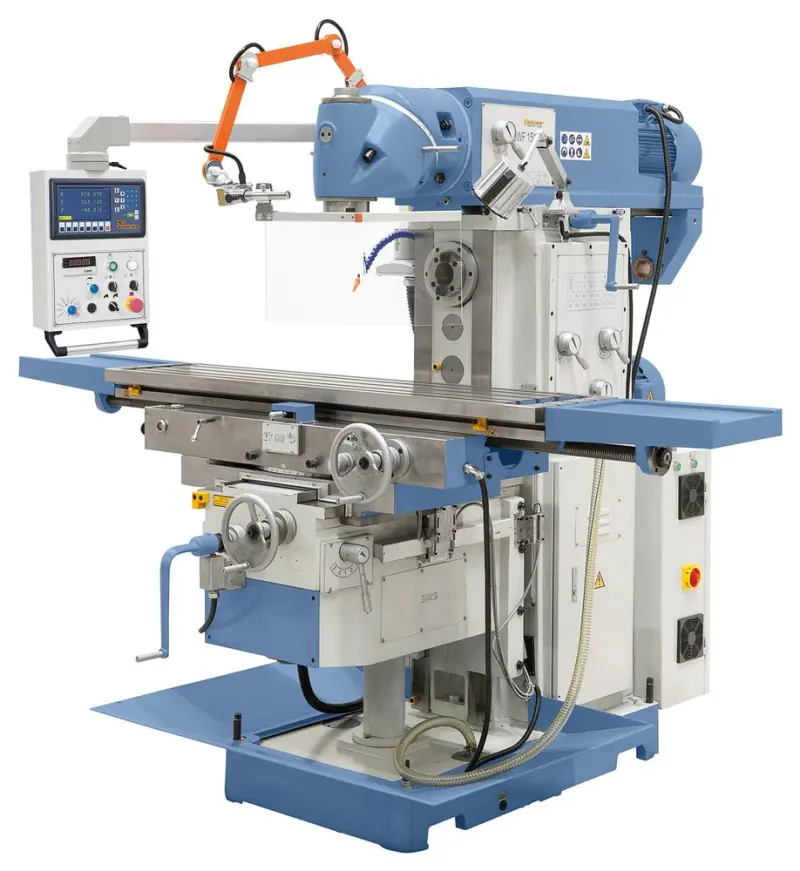

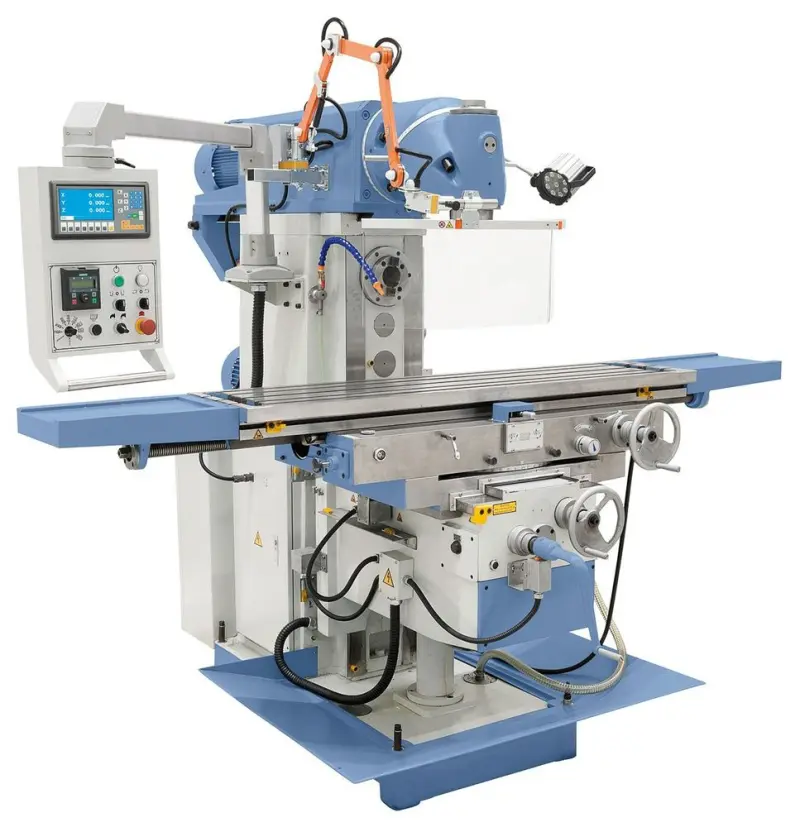

Univerzální frézka Bernardo UWF 150 V Servo

Těžký univerzální frézovací stroj UWF 150 je vhodný pro horizontální a vertikální frézování. Výkyvná frézovací hlava je vybavená opěrným ložiskem a frézovacím trnem.

Plynulá regulace otáček (vertikálního vřetena) pomocí frekvenčního delta měniče s optimalizovaným točivým momentem a přibližně konstantními otáčkami při zatížení
Kalené a jemně broušené vedení zajišťuje vysokou pracovní přesnost

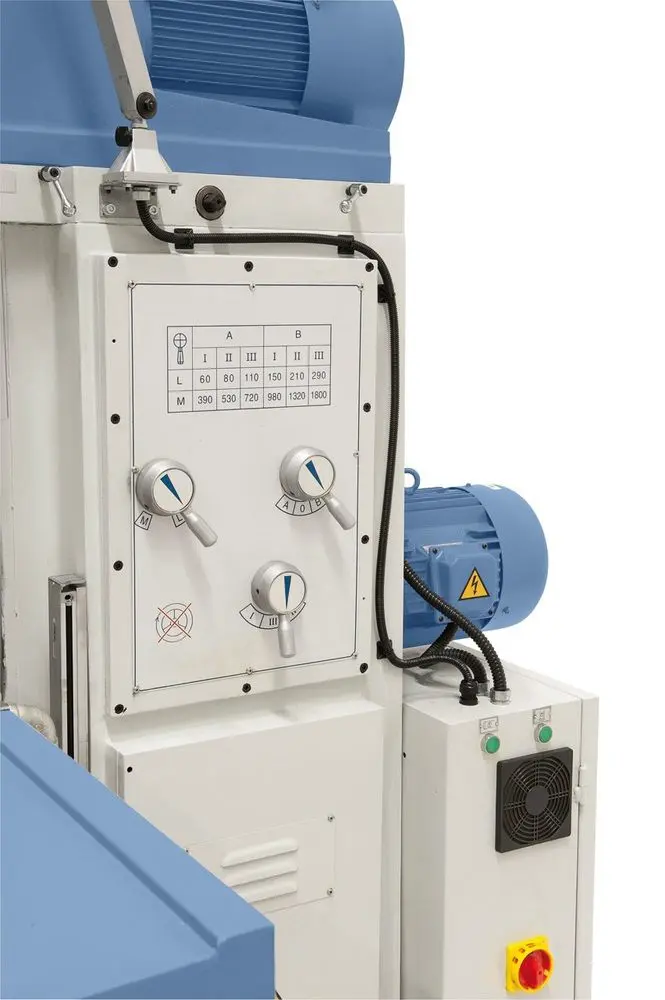

Přehledně umístěné ovládací prvky pro nastavení otáček a posuvů

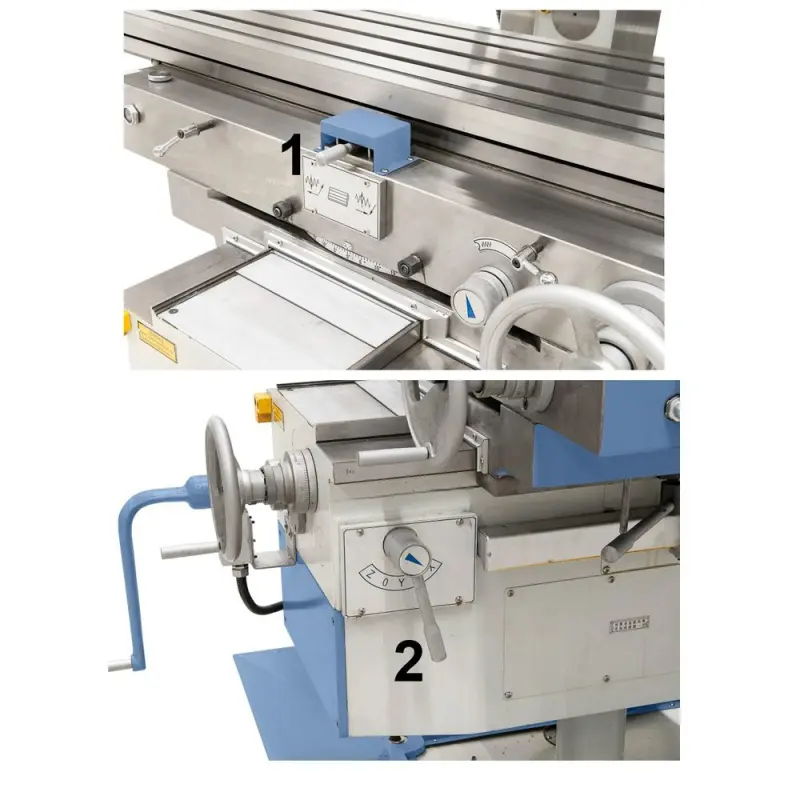

Jemné strojní posuvy ve všech osách (zajištěno pomocí servomotoru)
S rychloposuvem pro osy X, Y a Z jsou sníženy ztrátové časy

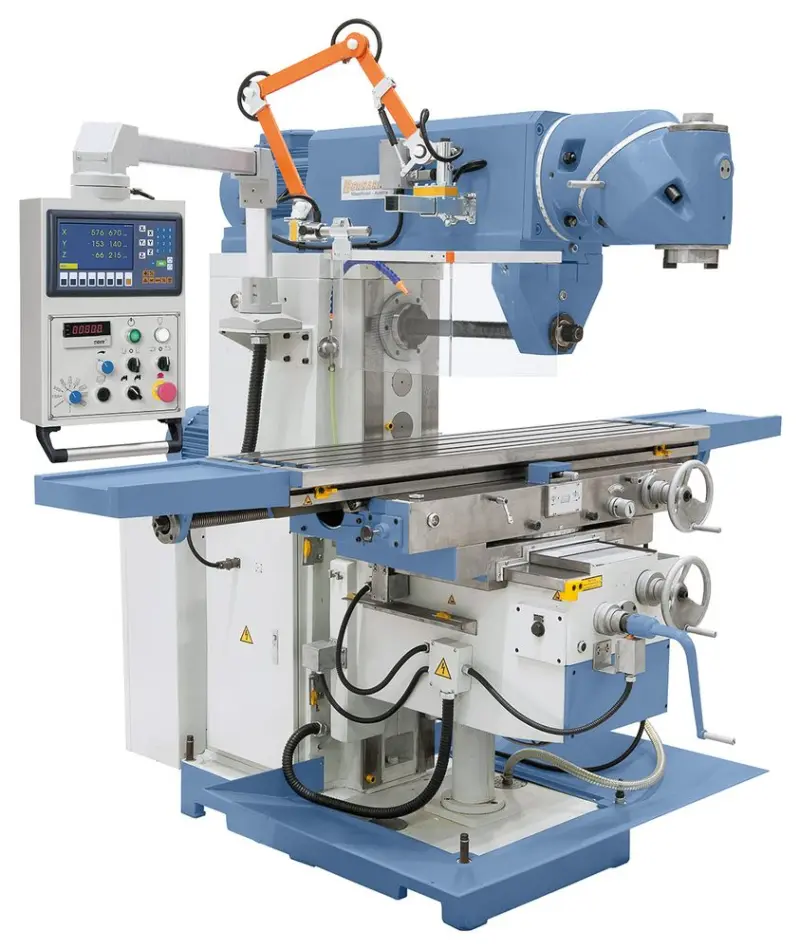

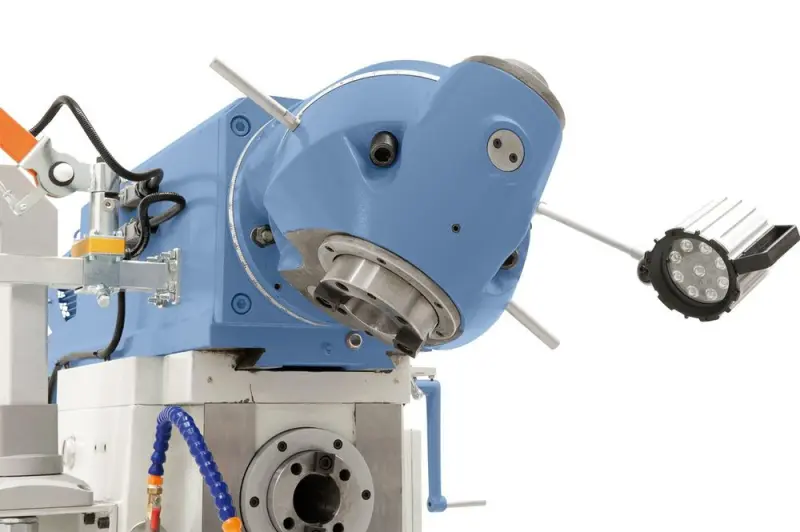

Univerzální frézovací hlava systému "Huron", nastavitelná do pozice s libovolným úhlem

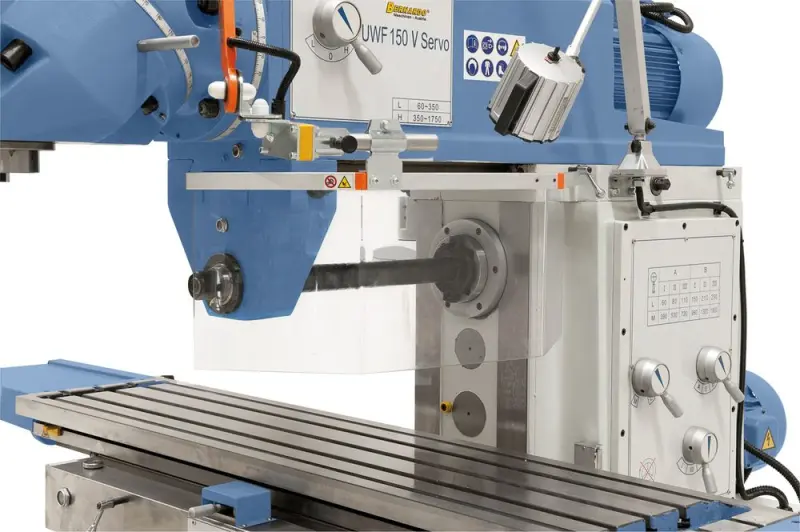

Horizontální vřeteno pro zvětšení rozsahu použitelnosti frézky
Ekonomické obrábění různých materiálů díky optimalizovanému sladění otáček vřeten a posuvů

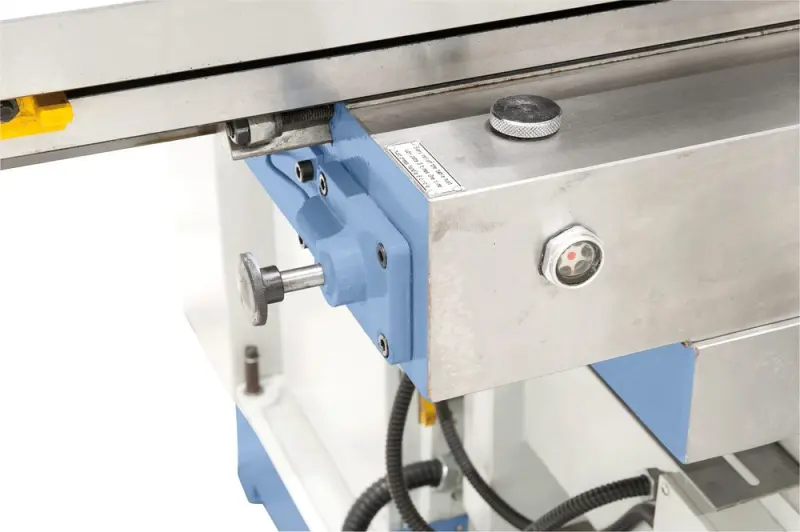

Centrální mazání os X a Y je součástí základní dodávky

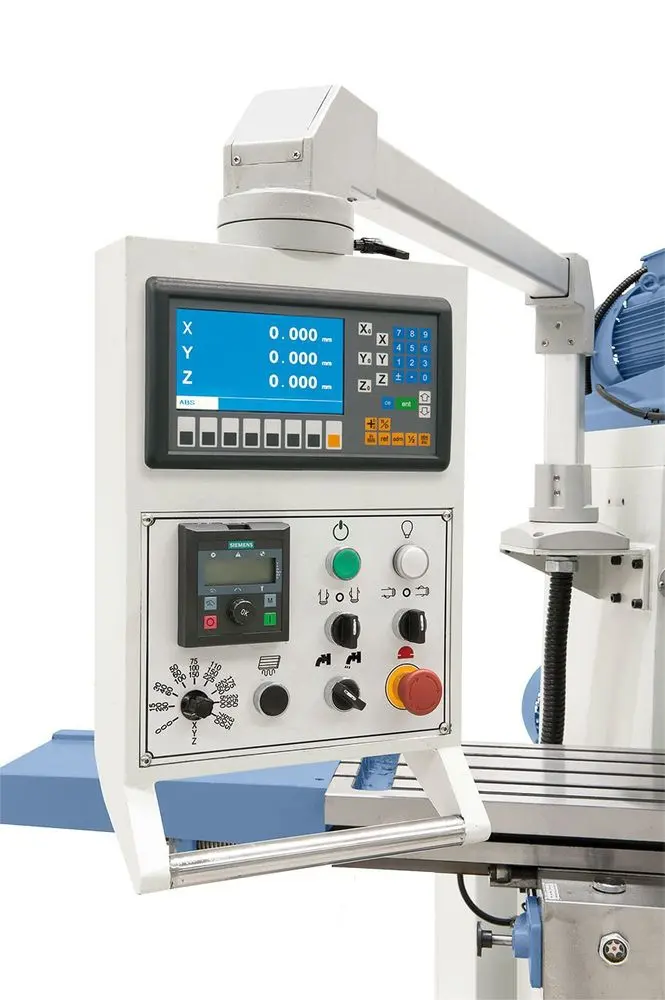

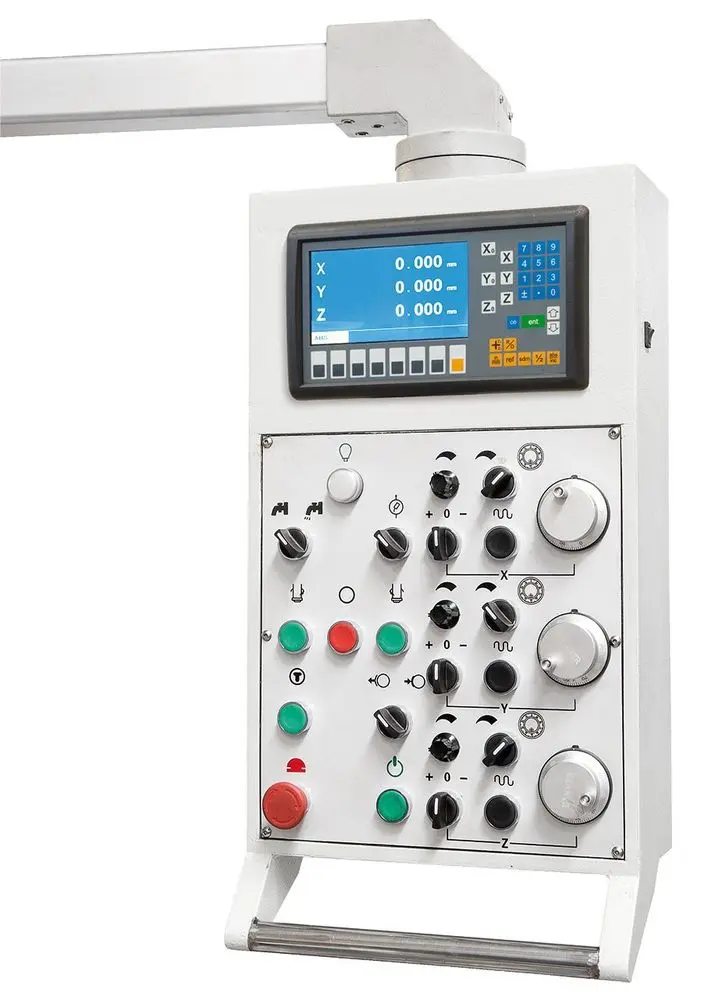

Výkyvný ovládací panel s ergonomicky rozmístěnými ovládacími prvky
Tichý chod zajišťují broušená kola v olejové lázni převodovky

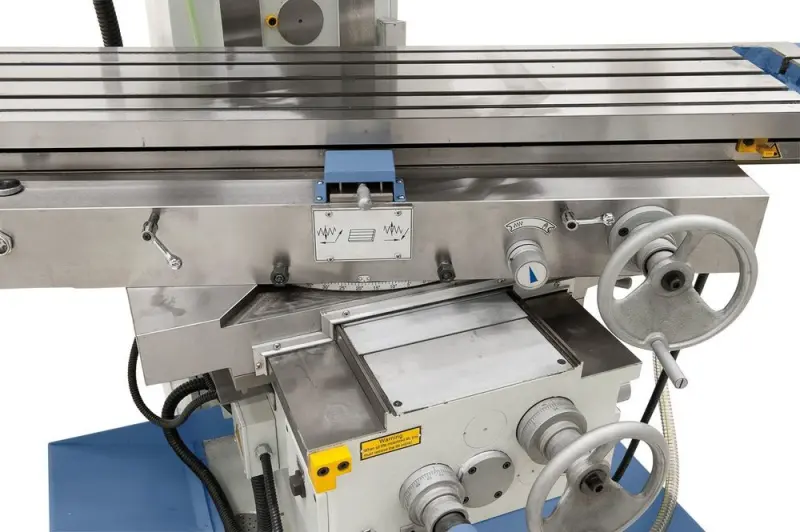

Velký a přesně opracovaný křížový stůl s T-drážkami

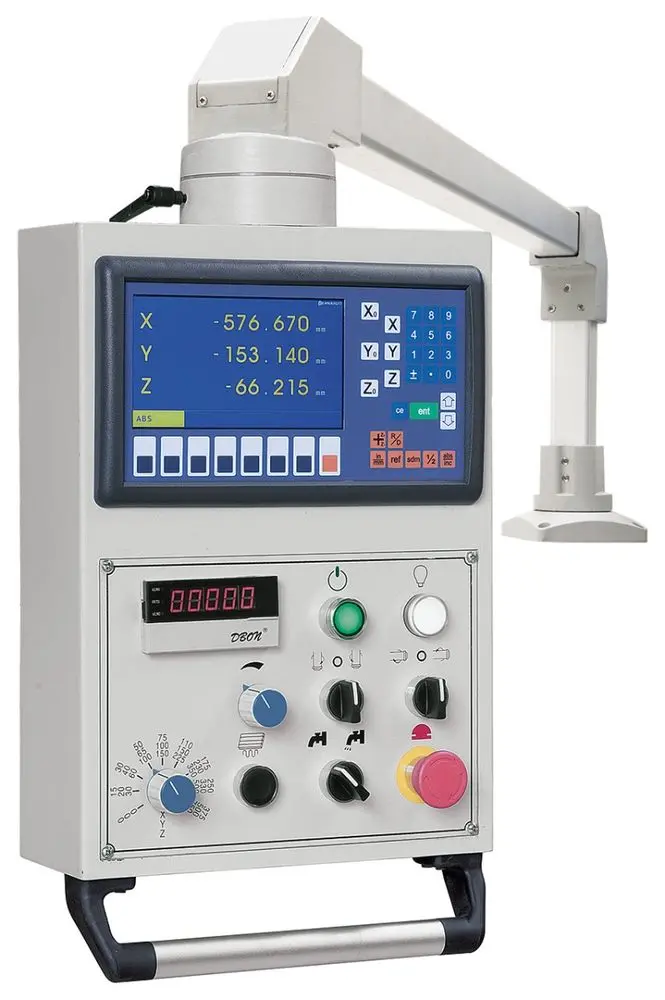

Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
Těžká základna z masivní litiny umožńuje chod frézky bez vibrací

Součásti dodávky univerzální frézky Bernardo

Digitální zobrazování všech 3 os
Frekvenční delta měnič s optimalizovaným točivým momentem
Upínací šroub M 24 ve vřeteni
LED pracovní osvětlení
Chladicí zařízení
Horizontální opěrné ložisko
Vana pro chladicí kapalinu
Strojní posuv pro osy X, Y a Z
Dlouhý frézovací trn ISO 50 / 27 mm, ISO 50 / 32 mm
Kombinovaný frézovací trn ISO 50 / 32 mm
Ochranné kryty
Redukce ISO 50 / MK 4
Centrální mazání pro osy X a Y
Obslužné nářadí

Technické parametry

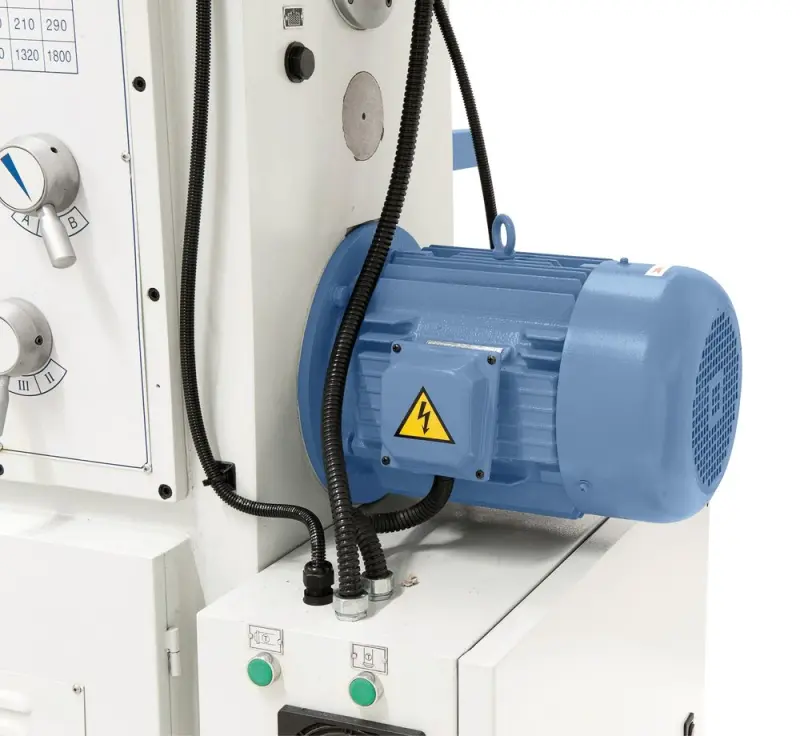

Výkon motoru (horizontální vřeteno) [W]: 5 500
Výkon motoru (vertikální vřeteno) [W]: 5 500
Výkon servo motoru [W]: 1 500
Krouticí moment servo motoru [Nm]: 10
Rozměry stolu [mm]: 1 600 x 360
Upínání ve vřetenu (horizontální): ISO 50
Upínání ve vřetenu (vertikální): ISO 50
Otáčky vřetena, horizontálně [U.min^-1]: (12) 60 ÷ 1 800
Otáčky vřetena, vertikálně [U.min^-1]: (2) 60 ÷ 350 / 350 ÷ 1 750
Dráha pojezdu (podélný) (x) [mm]: 1 300
Dráha pojezdu (příčný) (y) [mm]: 300
Dráha pojezdu (vertikální) (z) [mm]: 400
Vzdálenost vřeteno / stůl, horizontálně [mm]: 15 ÷ 415
Vzdálenost vřeteno / stůl, vertikálně [mm]: 185 ÷ 585
Vyložení [mm]: 215 ÷ 840
Natáčení stolu [°]: ±45
Max. nosnost – kříž. stolu [kg]: 300
Posuv podélný [mm.min^-1]: (8) 30 ÷ 750
Posuv příčný [mm.min^-1]: (8) 20 ÷ 500
Posuvy vertikální [mm.min^-1]: (8) 15 ÷ 375
Rychloposuv v ose X, Y a Z [mm.min^-1]: 1 200 / 800 / 600
Velikost T-drážky (3x) [mm]: 18
Výkon motoru chlazení [W]: 90
Chladicí výkon [l.min^-1]: 25
Rozměry (š x h x v) [mm]: 2 530 × 2 200 × 2 300
Hmotnost [kg]: 2 695
