• Motor - výkon S₁ 100% [W]: 1 100 / 1 500
• Motor - výkon S₆ 40% [W]: 1 500 / 2 200
• Napájecí napětí [V]: 400
• Průměr vrtáku (ocel) [mm]: 32
• Průměr vrtáku (litina) [mm]: 40

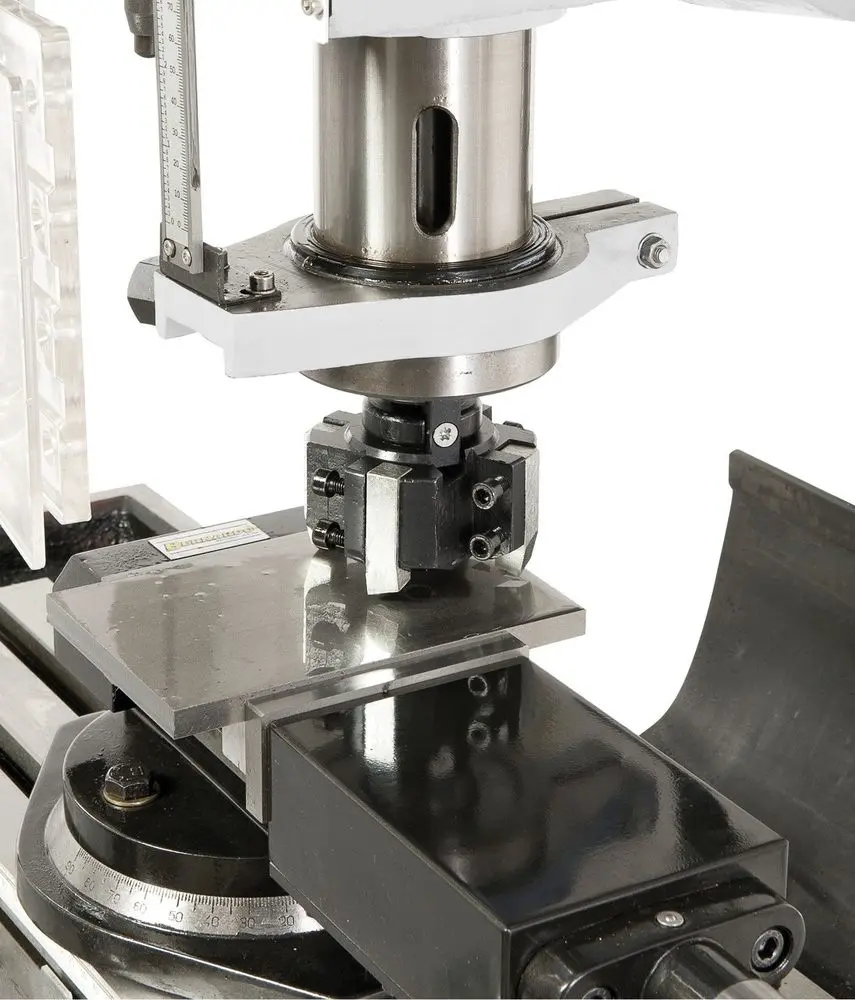

• Frézovací nožová hlava - max. [mm]: 80
• Vyložení [mm]: 255
• Počet otáček vřetena [U.min^-1: (12) 75 ÷ 3 200
• Kužel vřetena: MK 3
• Zdvih pinoly [mm]: 120
• Velikost stolu [mm]: 730 x 210
• Dráhy pojezdů (x/y) [mm]: 520 / 175
• Otočná frézovací hlava [°]: ±90
• Vzdálenost vřetena a stolu [mm]: 135 ÷ 460
• Výškový posun frézovací hlavy [mm]: 325
• Velikost T-drážek [mm]: 14
• Průměr sloupu [mm]: 115
• Rozměry stroje (š x h x v) [mm]: 1 100 x 830 x 1 450
• Hmotnost [kg]: 270

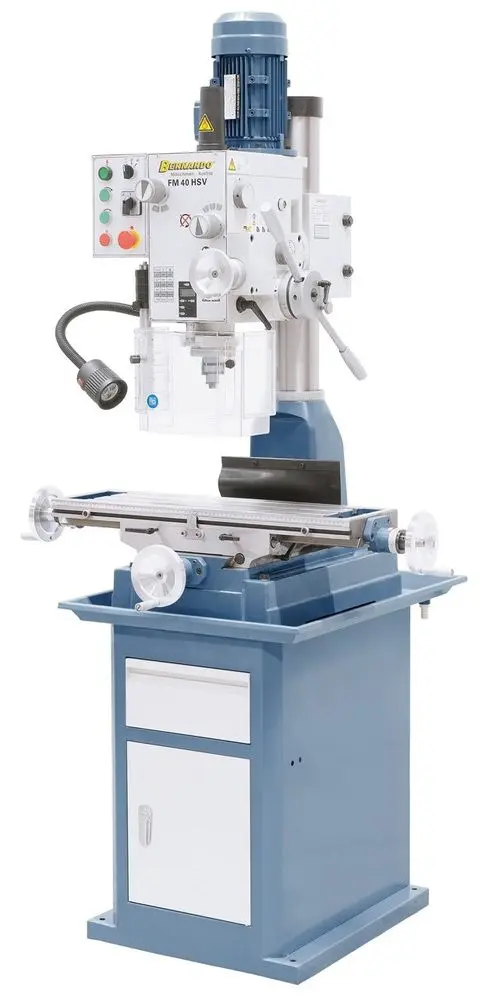

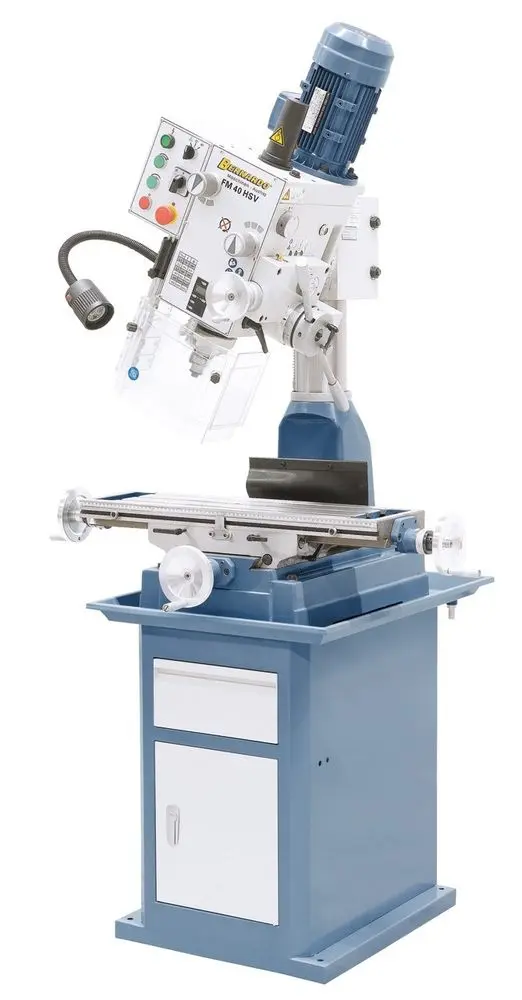

Vrtačko-frézka Bernardo FM 40 HSV s automatickým posuvem pinoly

Vrtačko-frézka FM 40 HSV je svou kompaktní stavbou, strojním posuvem vřetena a velkým rozsahem výkonů optimální pro modeláře, řemeslníky a opravárenké dílny

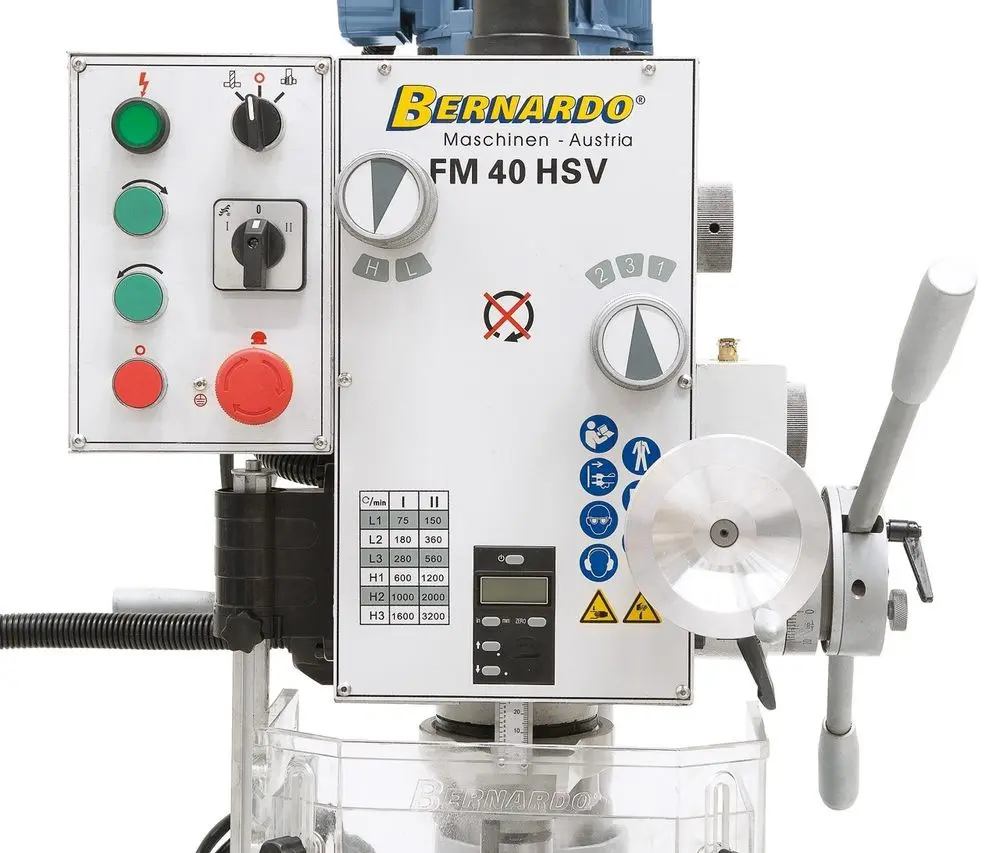

• Jednoduchá a rychlá změna otáček ovládací pákou
• Dodáváno se 3 nastavitelnými vrtacími posuvy

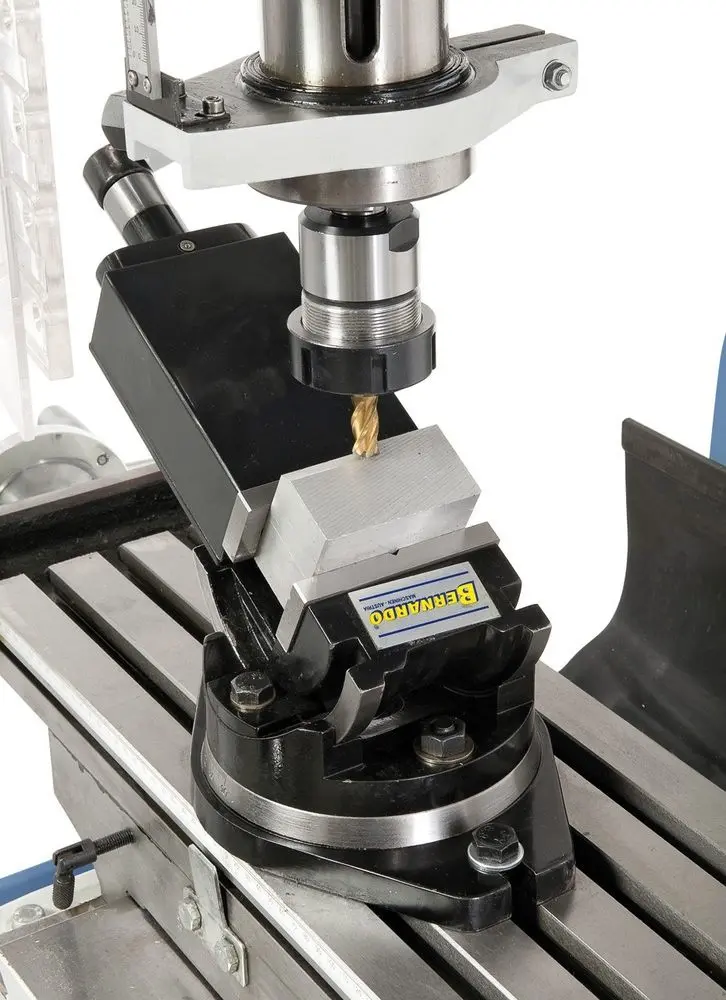

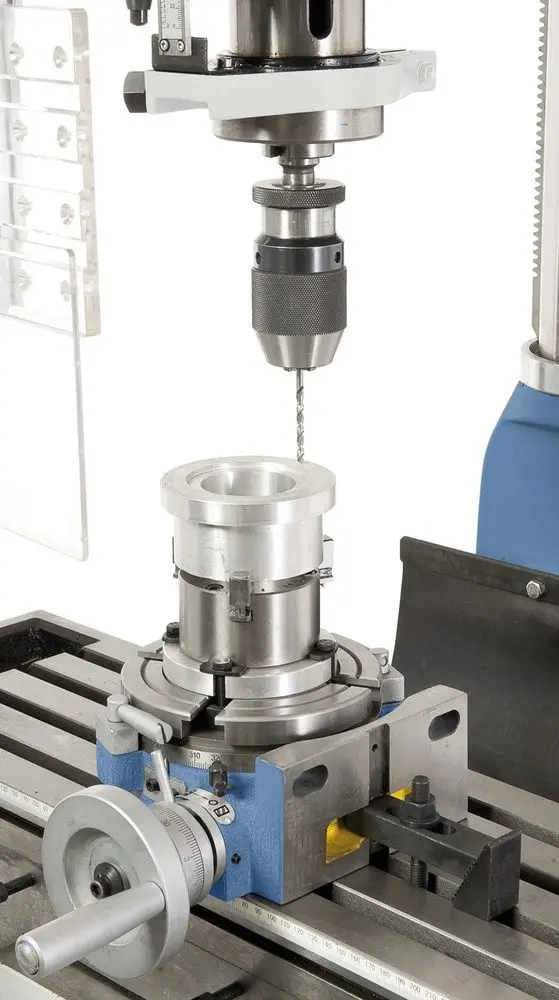

• Mnohostranné možnosti využití pro vrtání, frézování, řezání závitů, …
• Masivní, velký křížový stůl s přesně opracovaným povrchem
• Nastavitelné klínové lišty ve vedení křížového stolu
• Klidný chod díky broušeným převodovým ozubeným kolům běžícím v olejové lázni
• Vysoká přesnost pinoly uložené v kuželíkových ložiscích
• Pravý a levý chod pro závitování
• Převodová hlava výkyvná o 180°, 360° otočná a výškově nastavitelná
• Výkonný 2-stupňový motor s vysokým točivým momentem a rozsahem otáček 75 ÷ 3200 ot/min

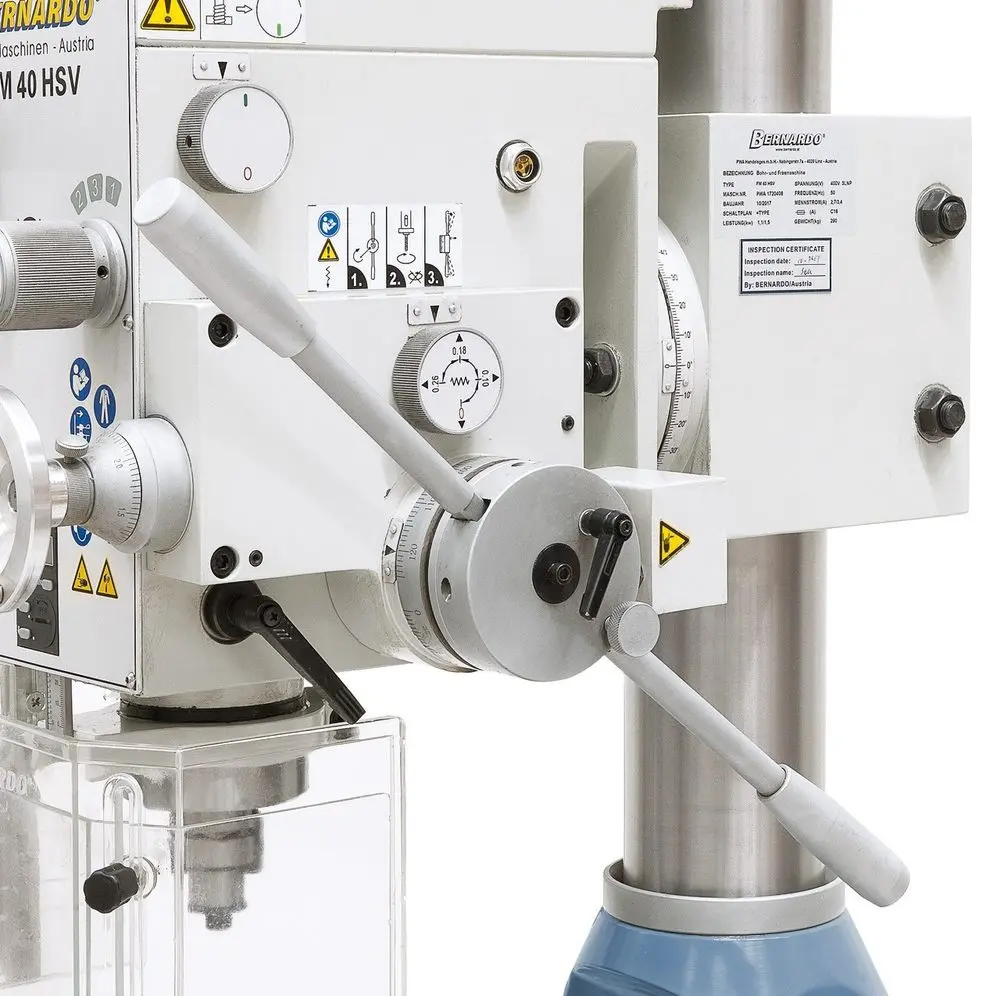

• Nastavení pinoly vratidlovým kolem, jemný přísuv ručním kolečkem se stupnicí

Součásti dodávky vrtačko-frézky Bernardo

• Automatický (strojní) posuv pinoly
• Upínací šroub M 12 ve vřeteni
• Rychloupínací sklíčidlo 1 - 16 mm / B 16
• Upínací trn MK 3 / B 16
• Redukční pouzdro MK 3 / MK 2
• Kombinovaný upínací trn MK 3 / 27 mm

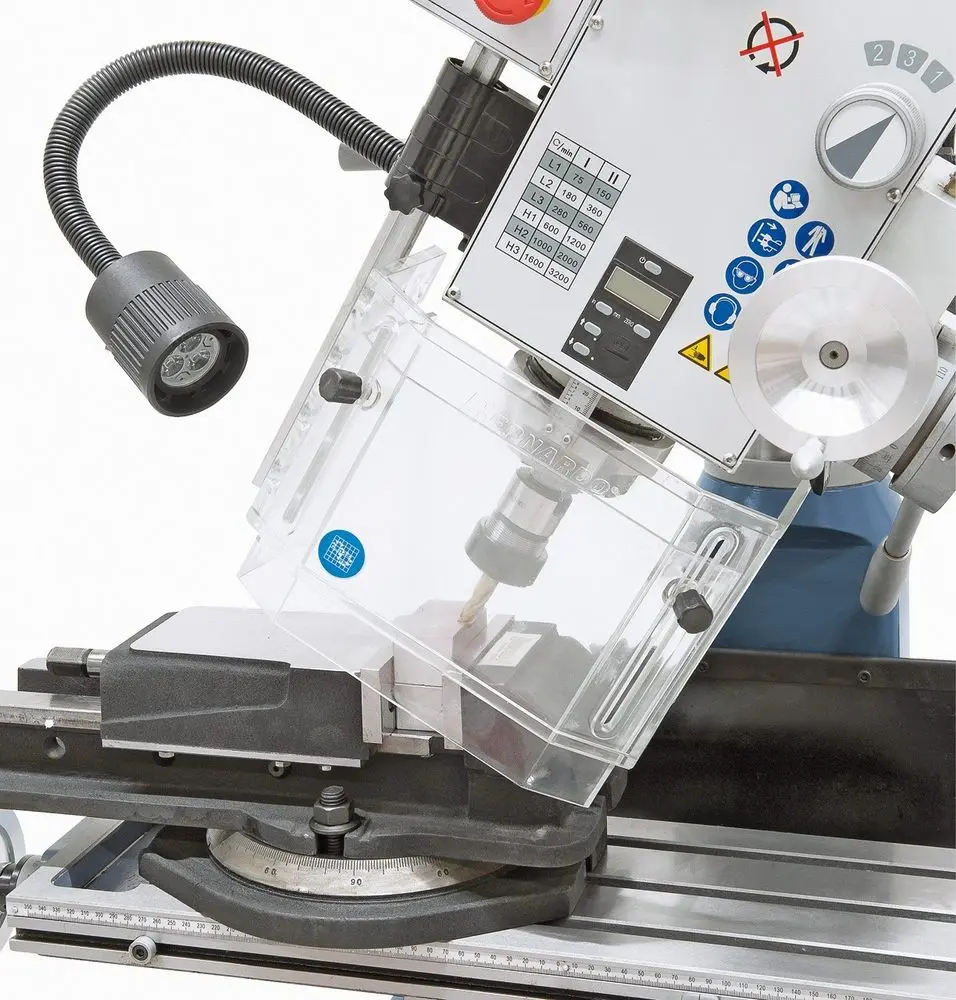

• Výškově stavitelný ochranný kryt
• Automatický posuv pinoly
• LED pracovní osvětlení
• Digitální zobrazení zdvihu pinoly

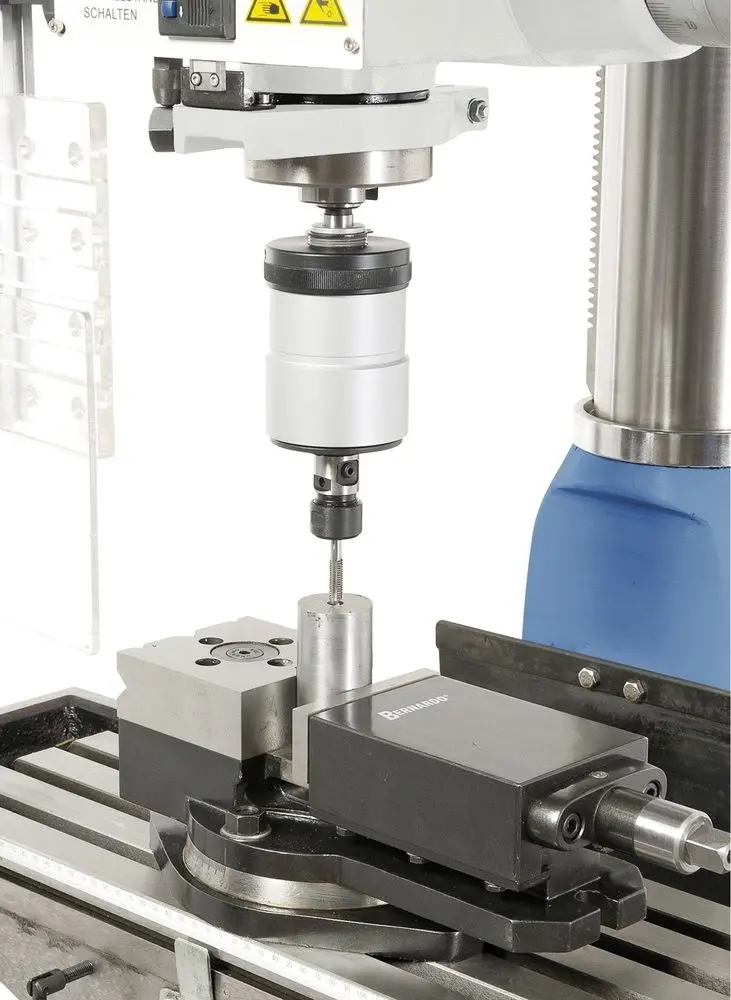

• Zařízení pro řezání závitů
• Nastavitelná stupnice
• Servisní a obslužné nářadí
• Dodávána bez podstavce
