• Motor - výkon S₁ 100% [W]: 1 100 / 1 500
• Motor - výkon S₆ 40% [W]: 1 500 / 2 200
• Napájecí napětí [V]: 400
• Průměr vrtáku (ocel) [mm]: 32
• Průměr vrtáku (litina) [mm]: 40
• Průměr nožové hlavy [mm]: 80
• Vyložení [mm]: 280
• Počet otáček vřetene [U.min^-1]: (12) 75 ÷ 3 200
• Posuv pinoly [mm.ot^-1]: 0,10 / 0,18 / 0,26
• Upínání ve vřetenu: MK 4
• Zdvih pinoly [mm]: 120
• Velikost stolu [mm]: 730 x 210
• Velikosti T-drážky [mm]: 14
• Vzdálenost vřeteno / stůl max. [mm]: 640
• Vzdálenost vřeteno / základna max. [mm]: 1 190
• Dráhy pojezdů (x/y) [mm]: 380 / 200
• Výškový posun frézovací hlavy [mm]: 260
• Průměr sloupu [mm]: 115
• Základna [mm]: 365 x 375
• Rozměry (š x h x v) [mm]: 1 070 × 800 × 2 060
• Hmotnost [kg]: 362

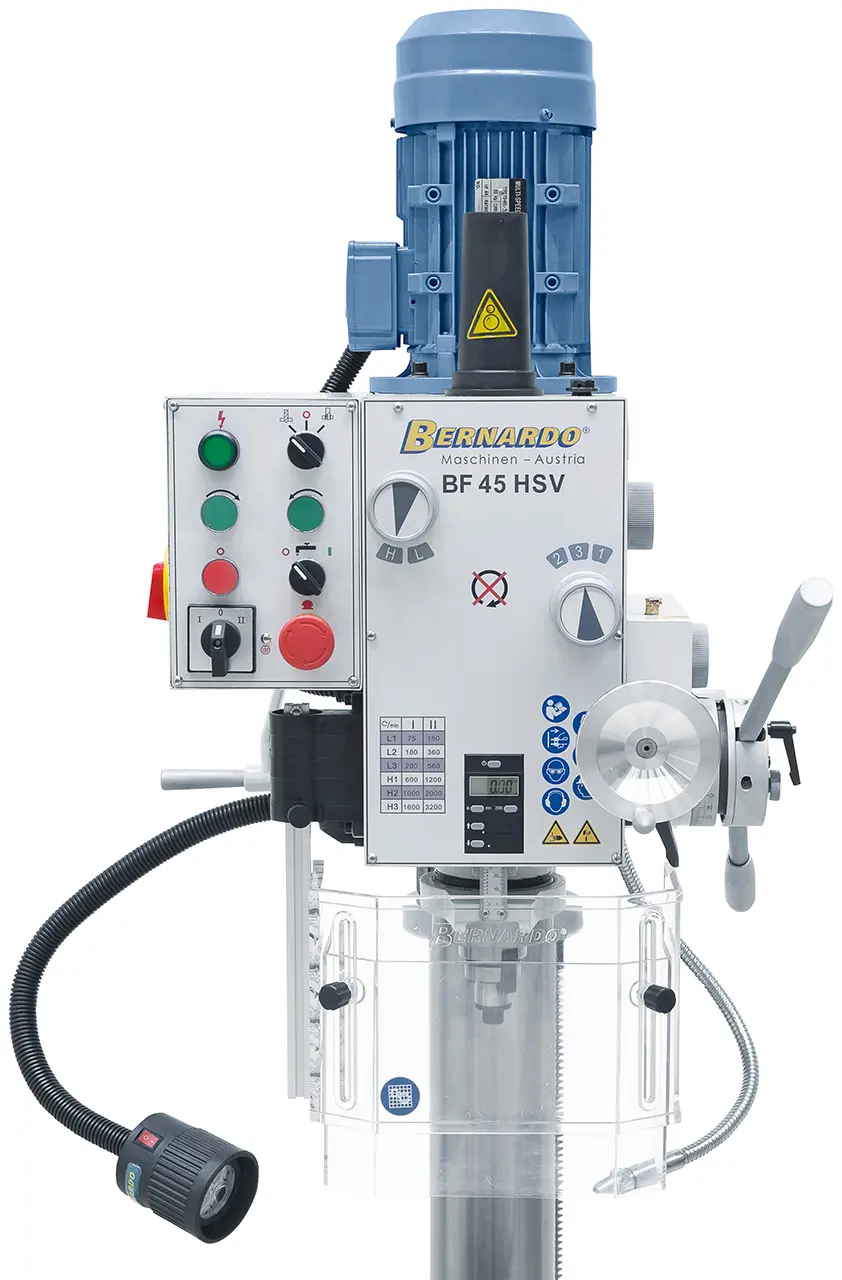

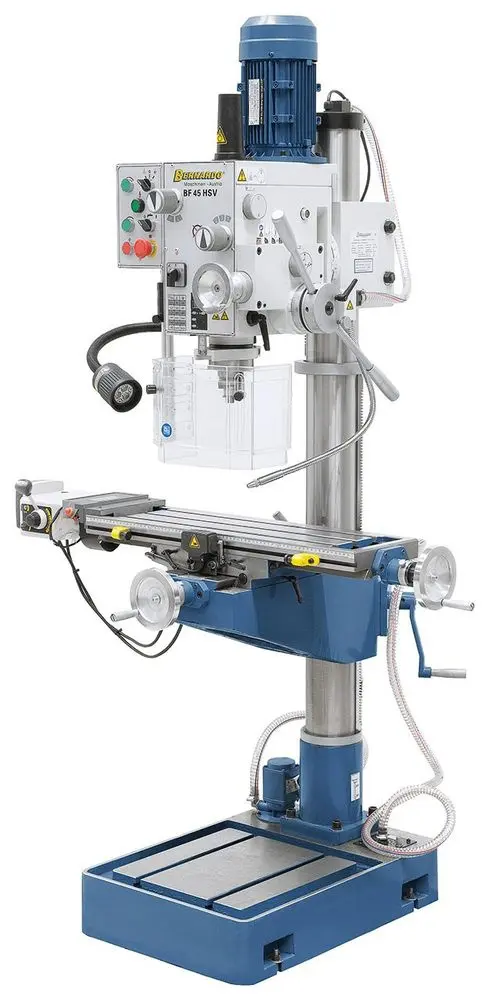

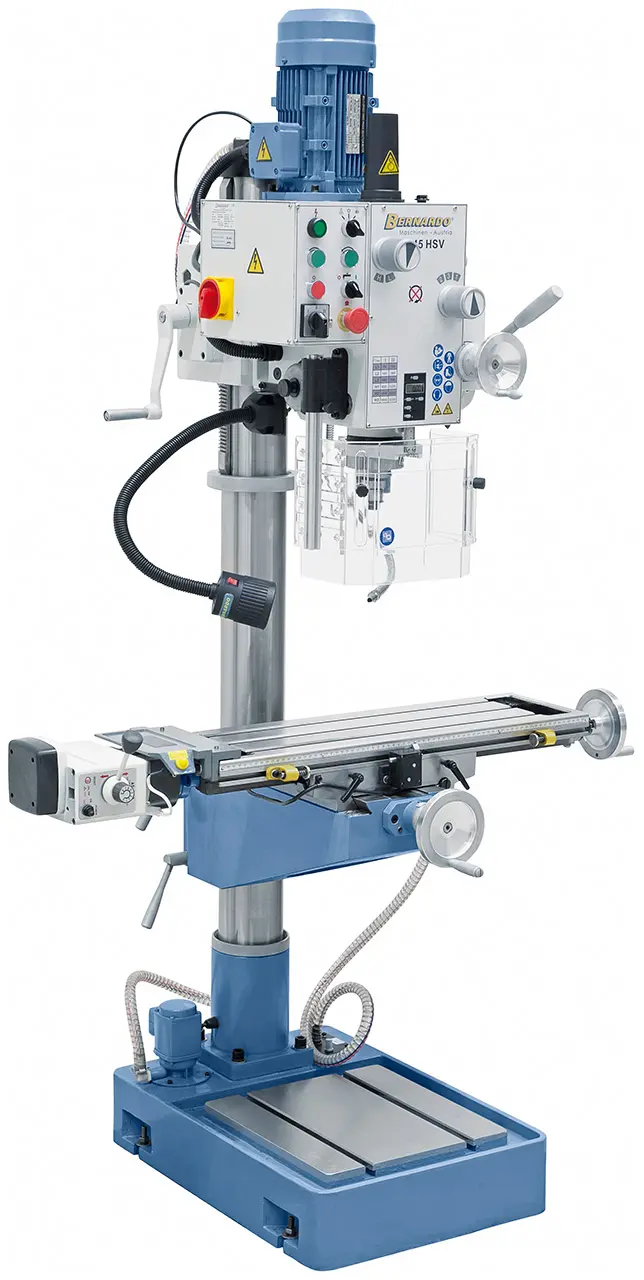

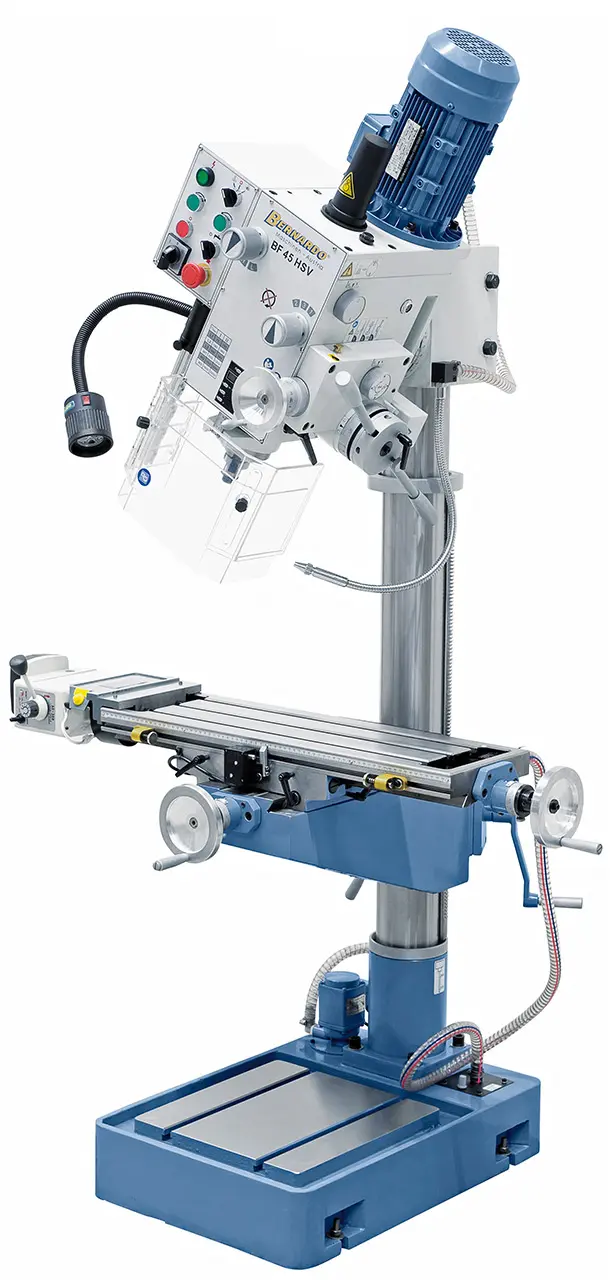

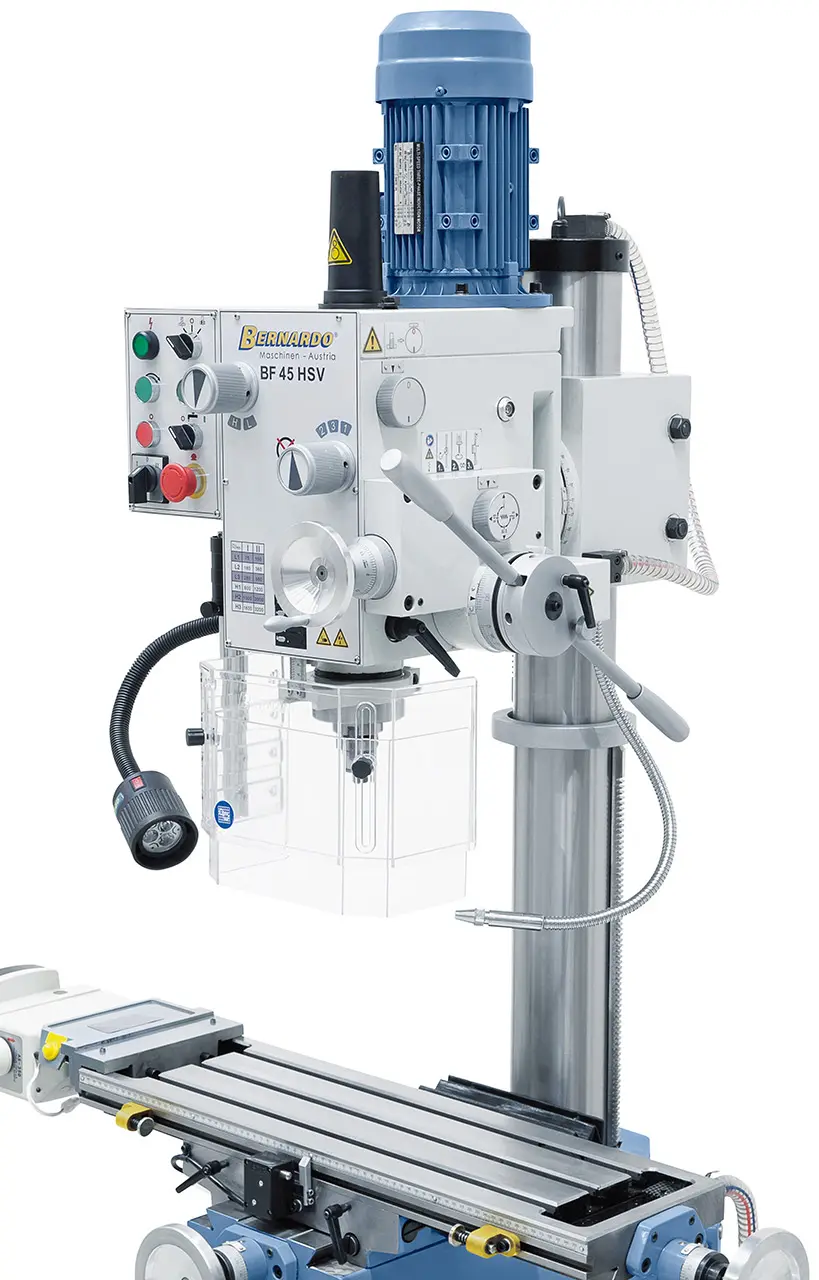

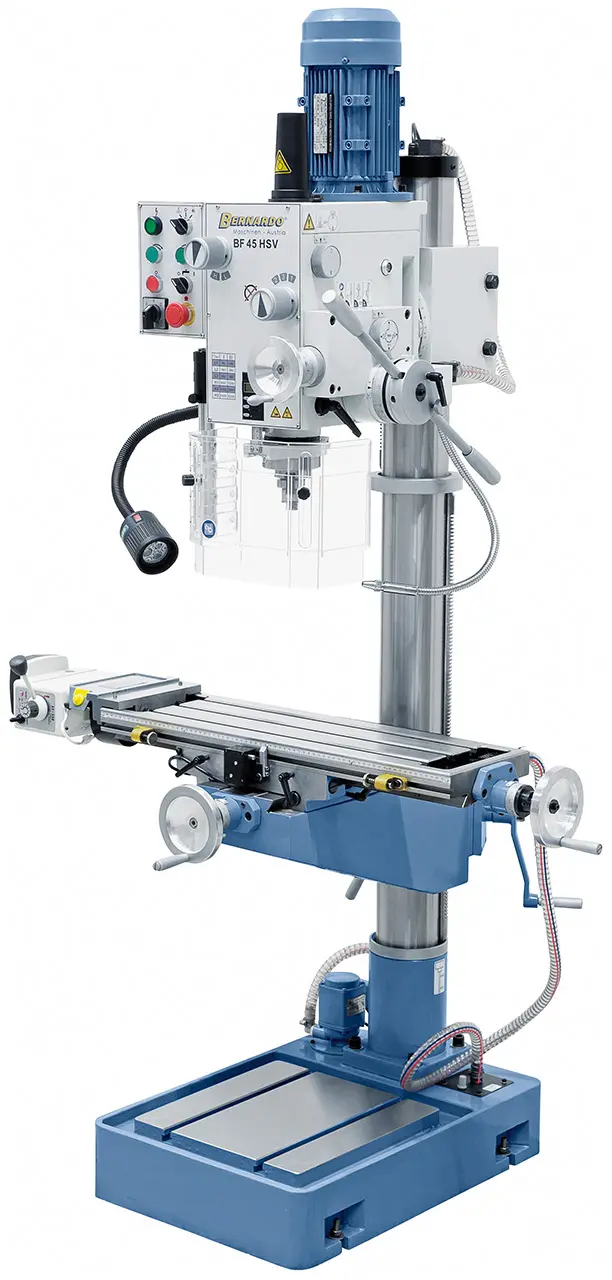

Sloupová vrtačko-frézka Bernardo BF 45 HSV s posuvem v ose X

Přesná vrtačko-frézka řady BF se strojním posuvem pinoly, strojním posuvem křížového stolu (osa X) je mnohostranně použitelná v opravárenských provozech, mechanických dílnach i v oblastech výuky.

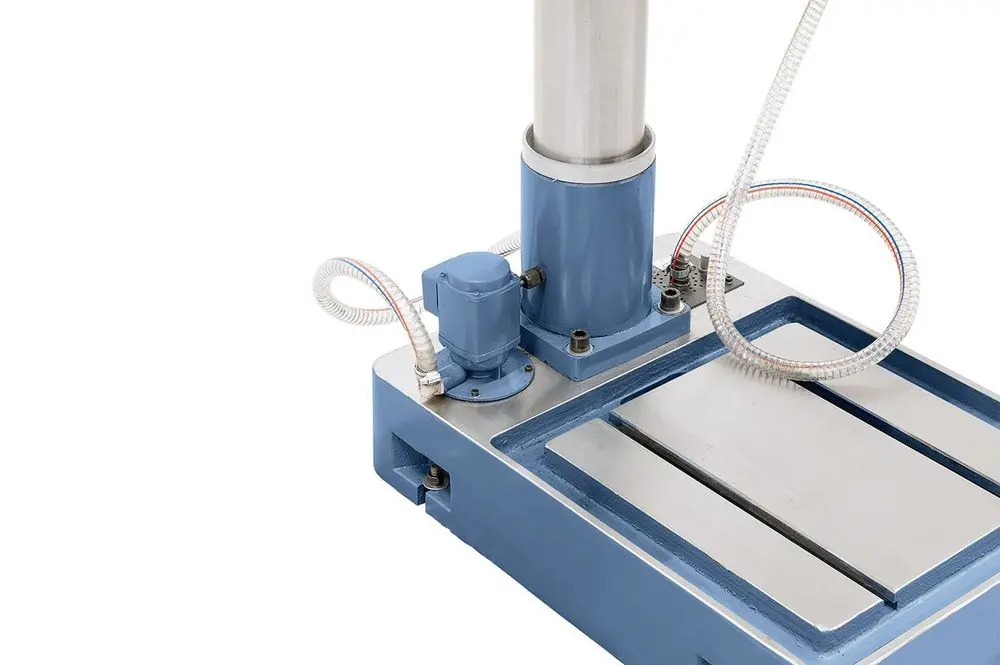

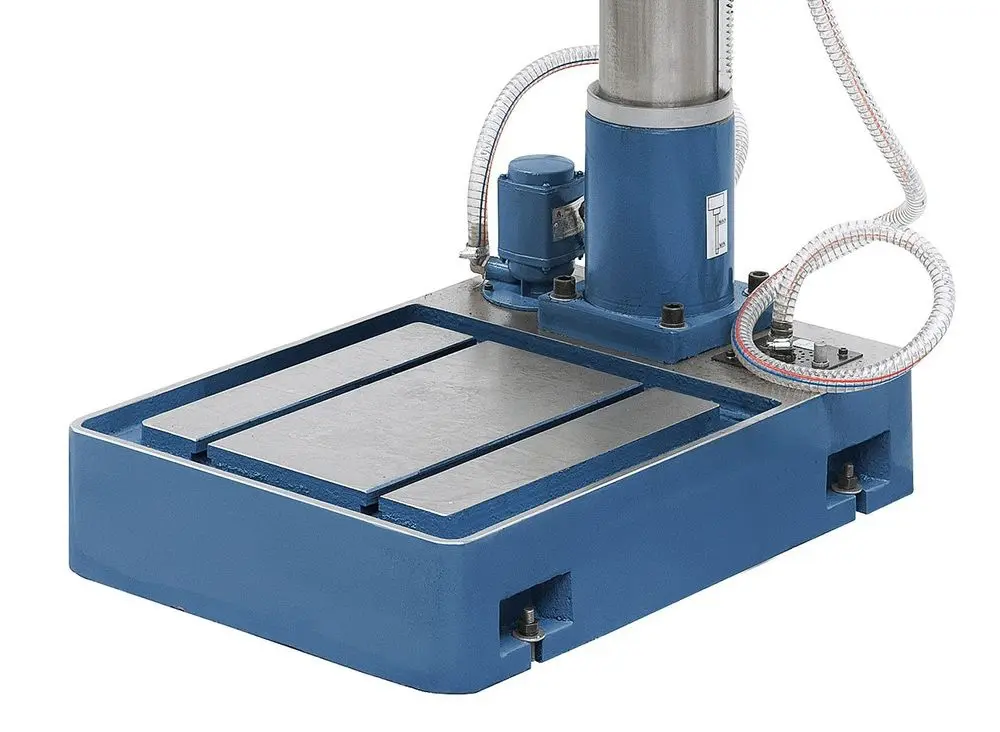

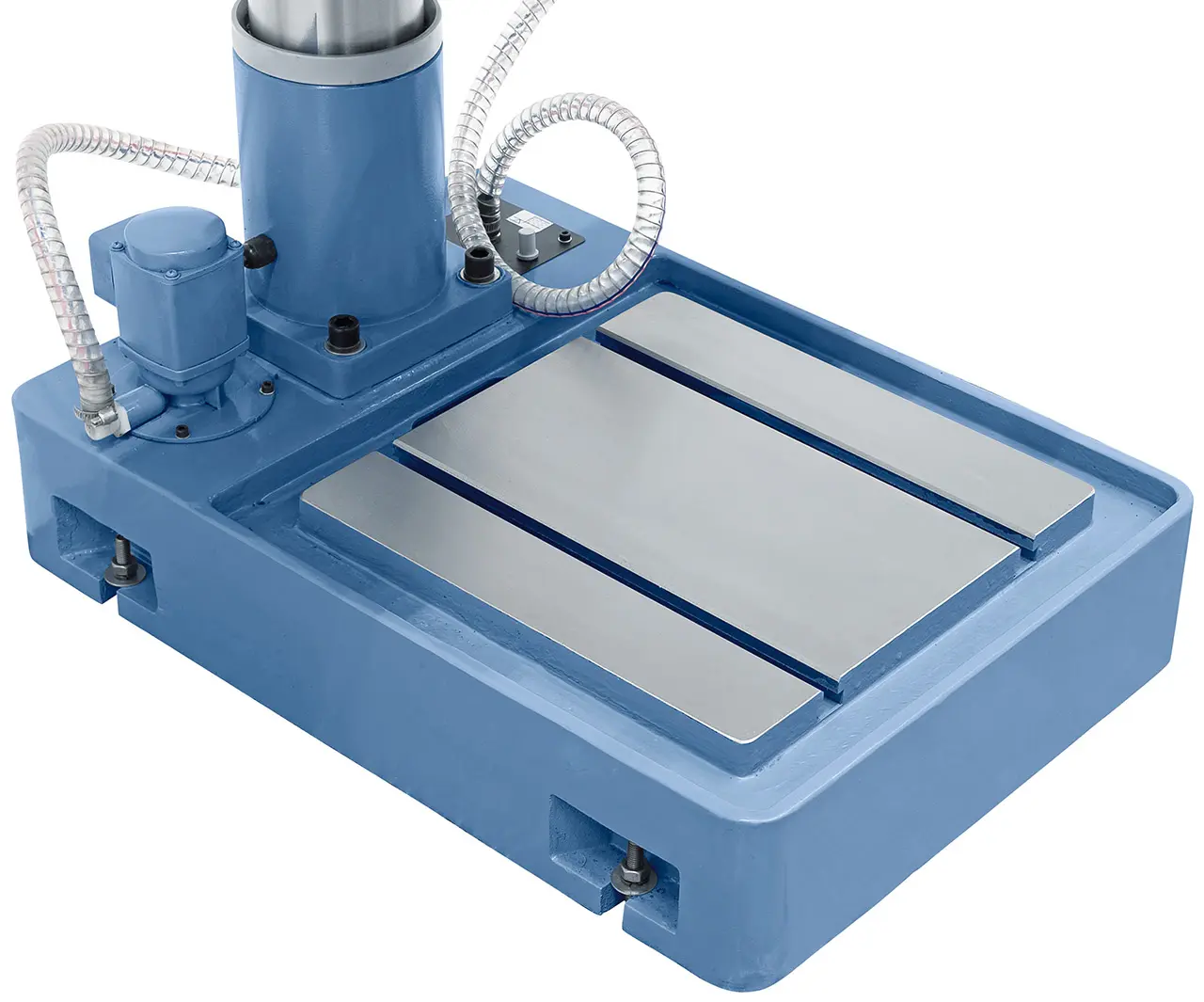

• Opracovaná základna s T-drážkami pro upínání vysokých obrobků

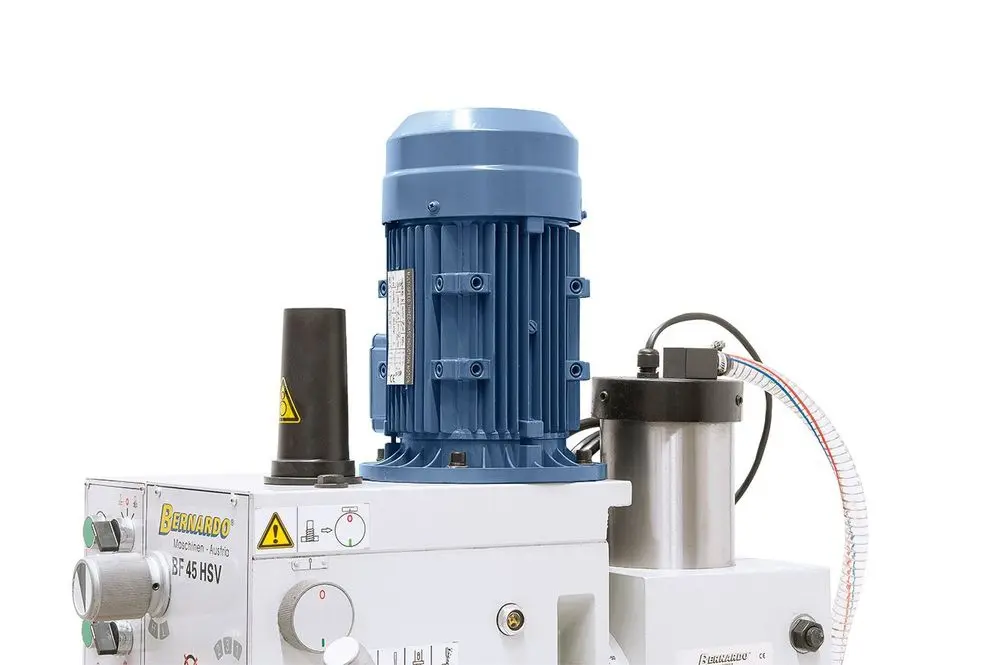

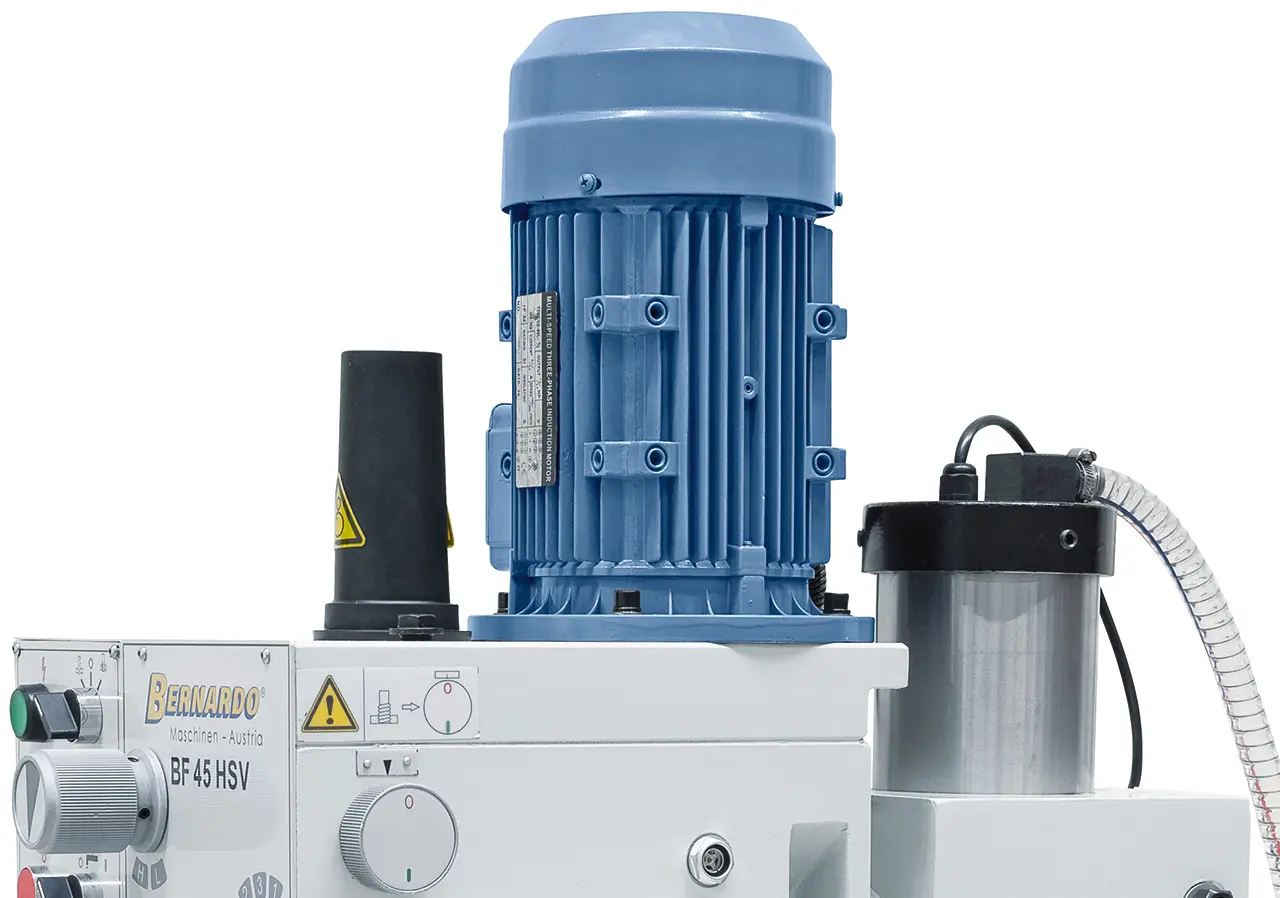

• 2stupňový motor s vysokým točivým momentem, 12 přepínatelnými rychlostmi otáček 75 - 3200 ot/min
• Pravý a levý chod pro závitování

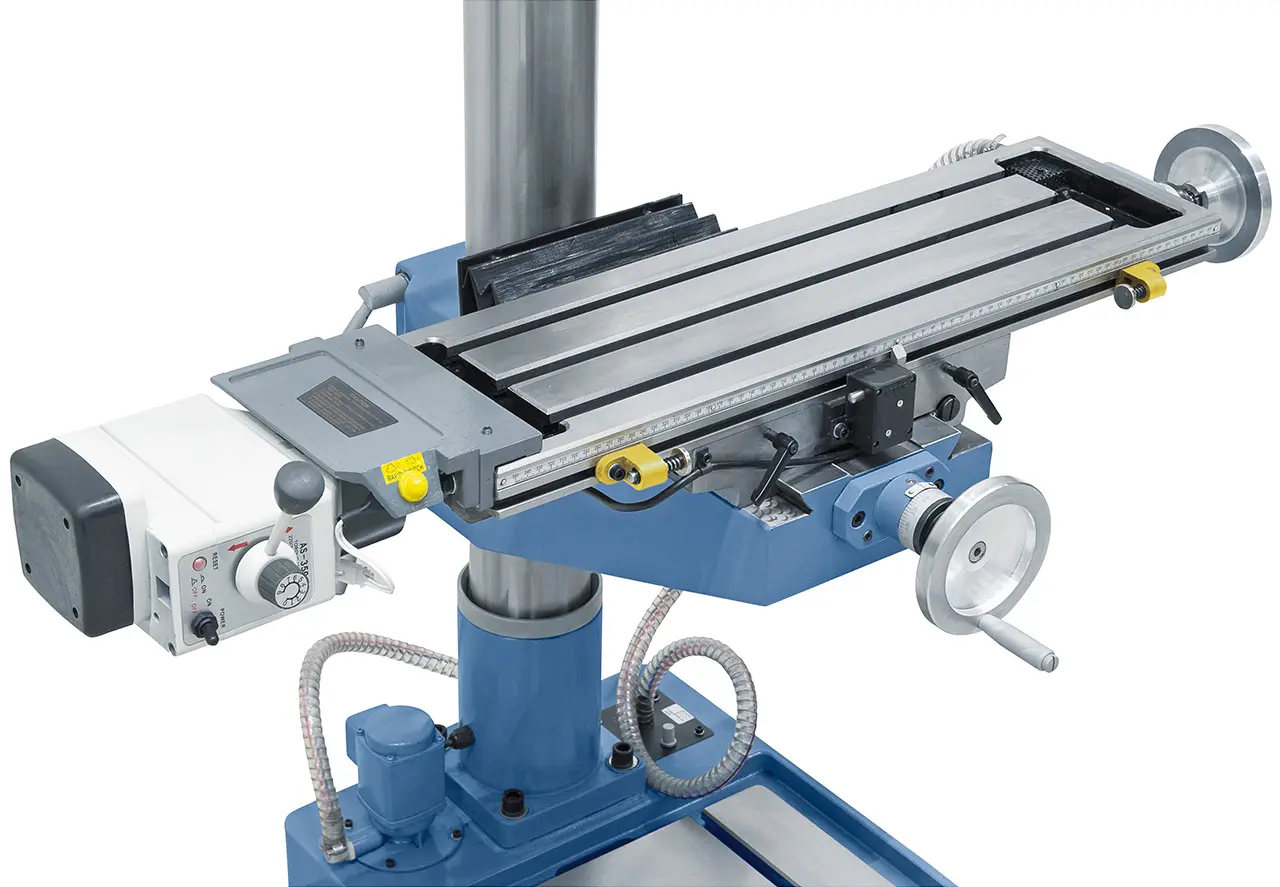

• Rozměrný křížový stůl s T-drážkami a obvodovým žlábkem pro chladicí kapalinu

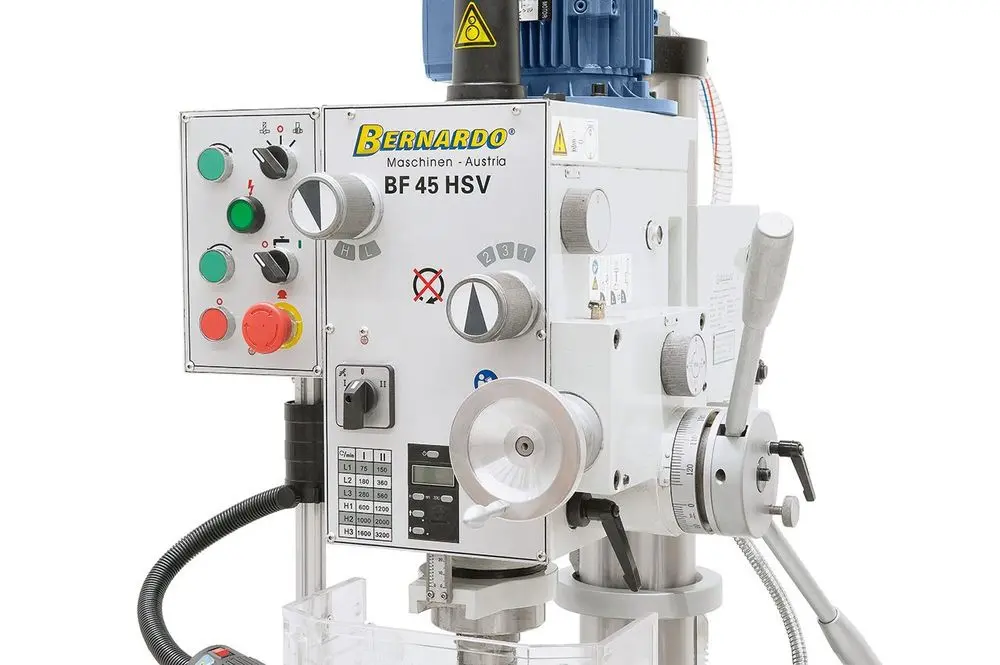

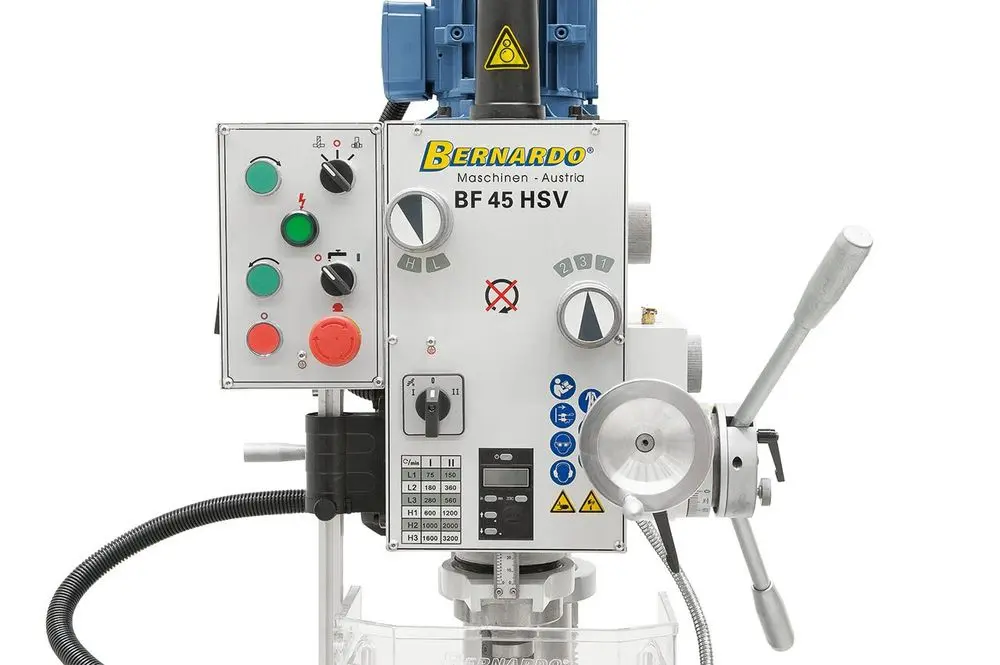

• Jednoduchá a rychlá změna počtu otáček pomocí řadící páky
• Stabilní a broušený ocelový sloup, navržený pro velké namáhání
• Seriově vybavena digitálním zobrazením vysunutí pinoly, LED pracovním osvětlením
• Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů

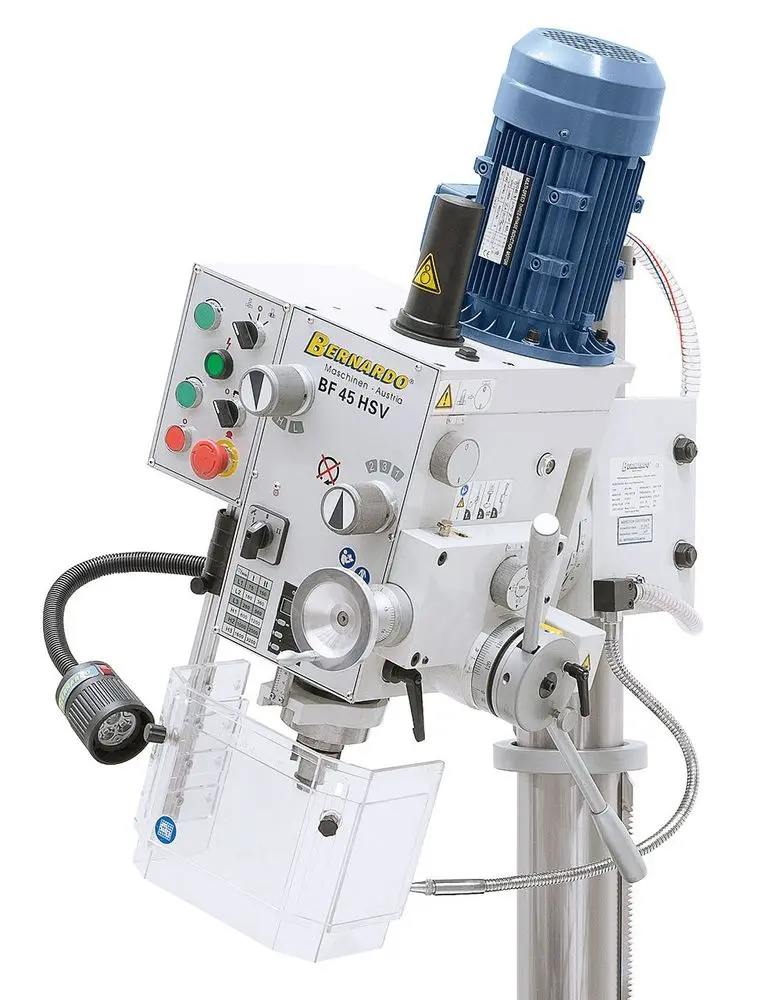

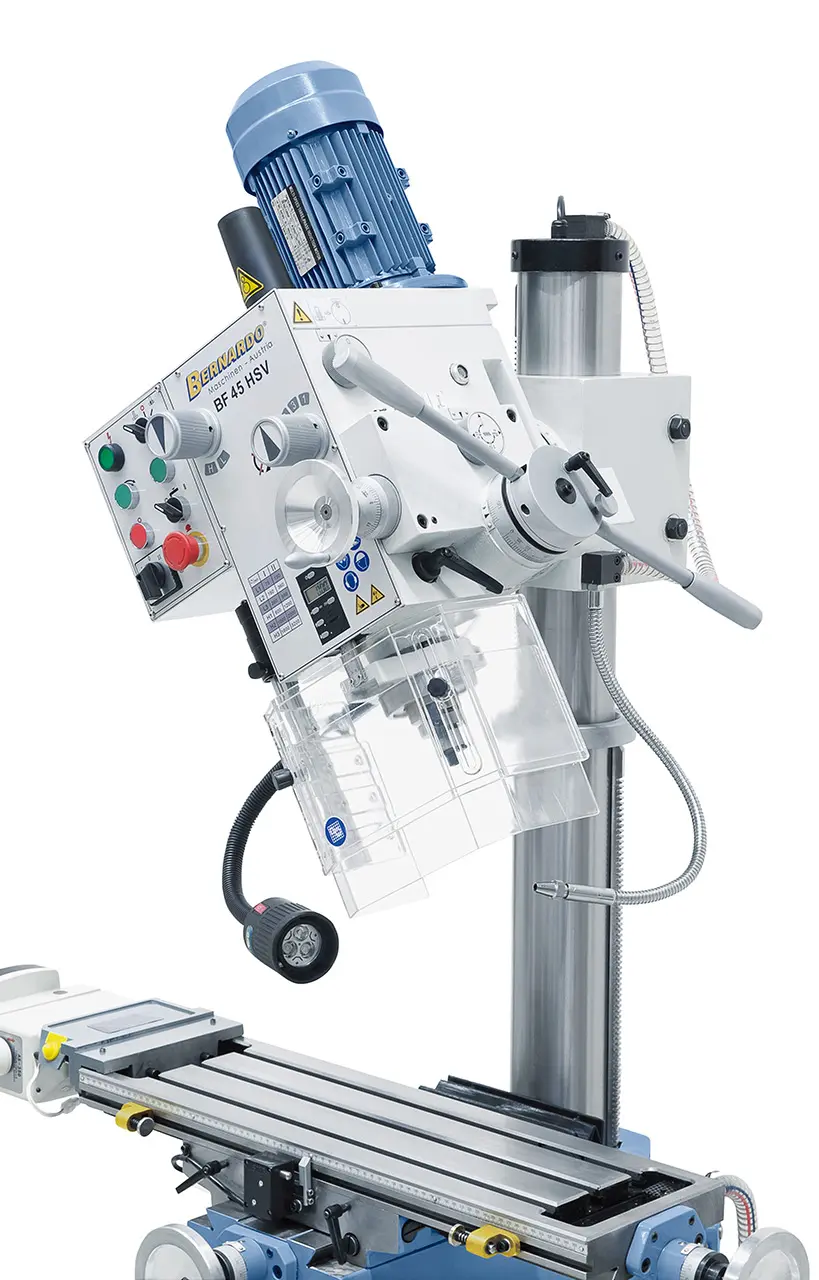

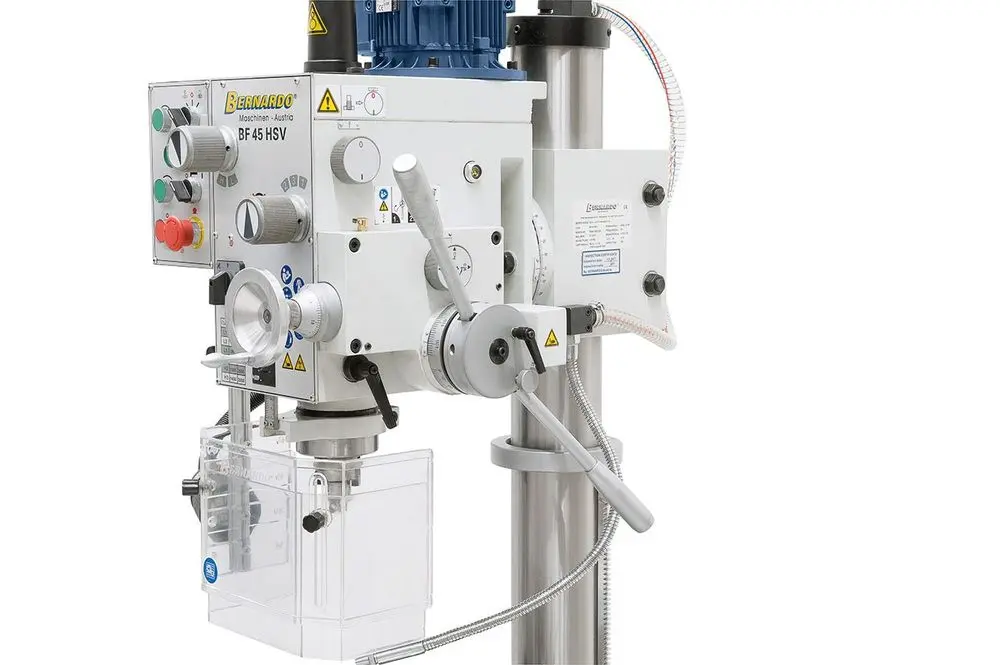

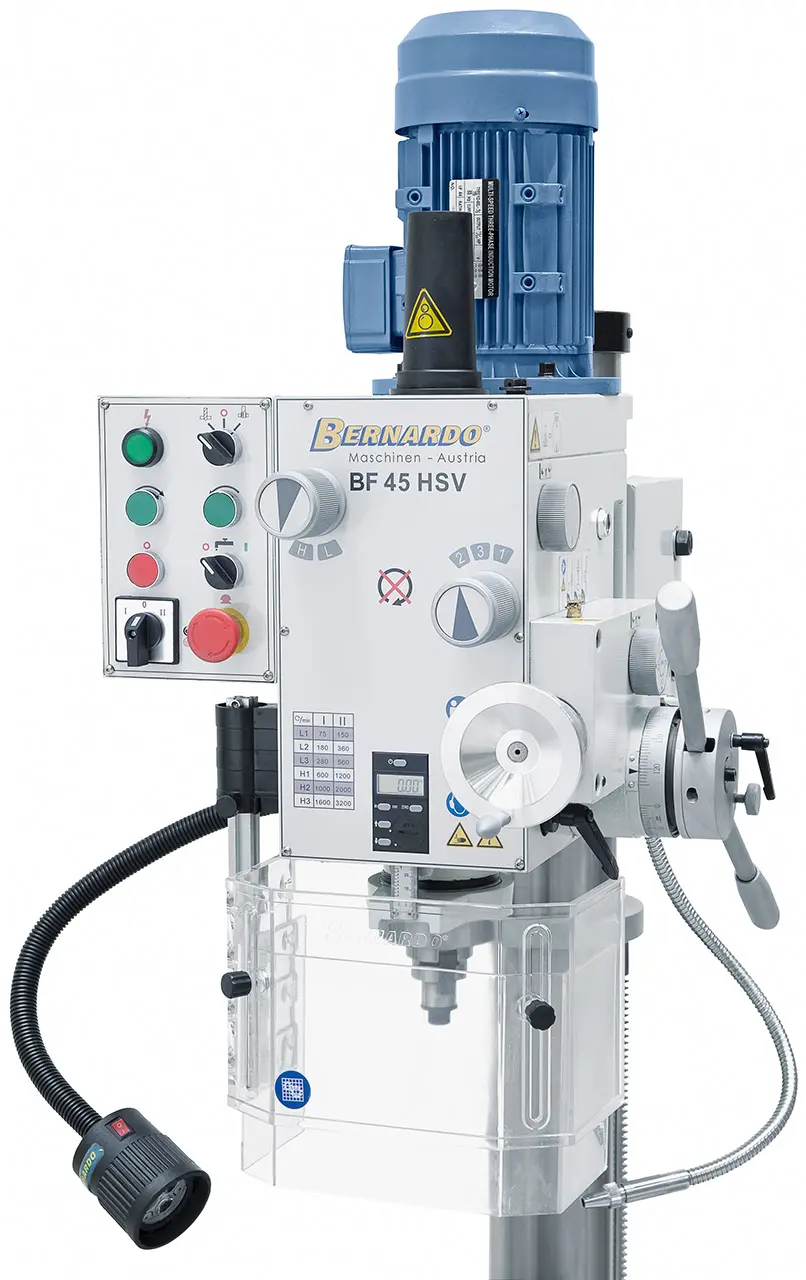

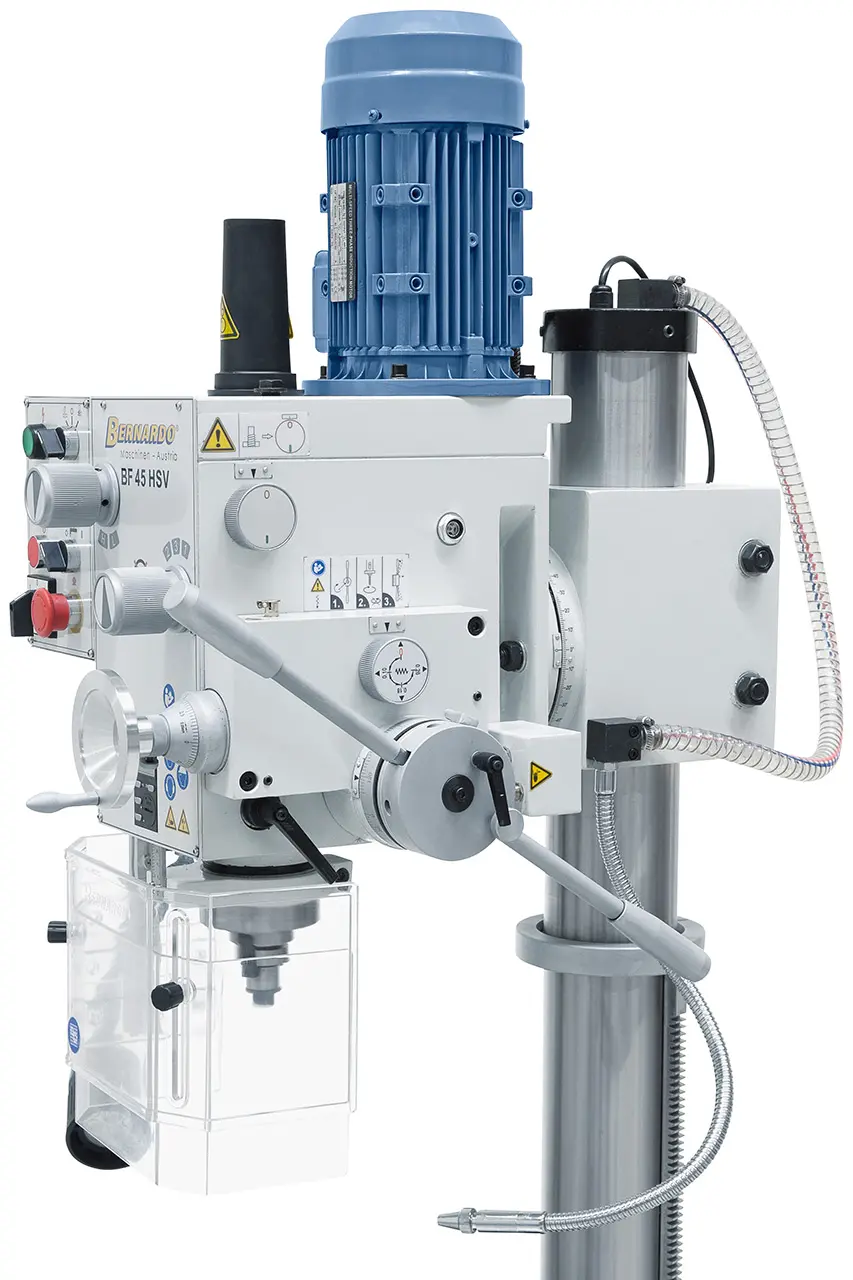

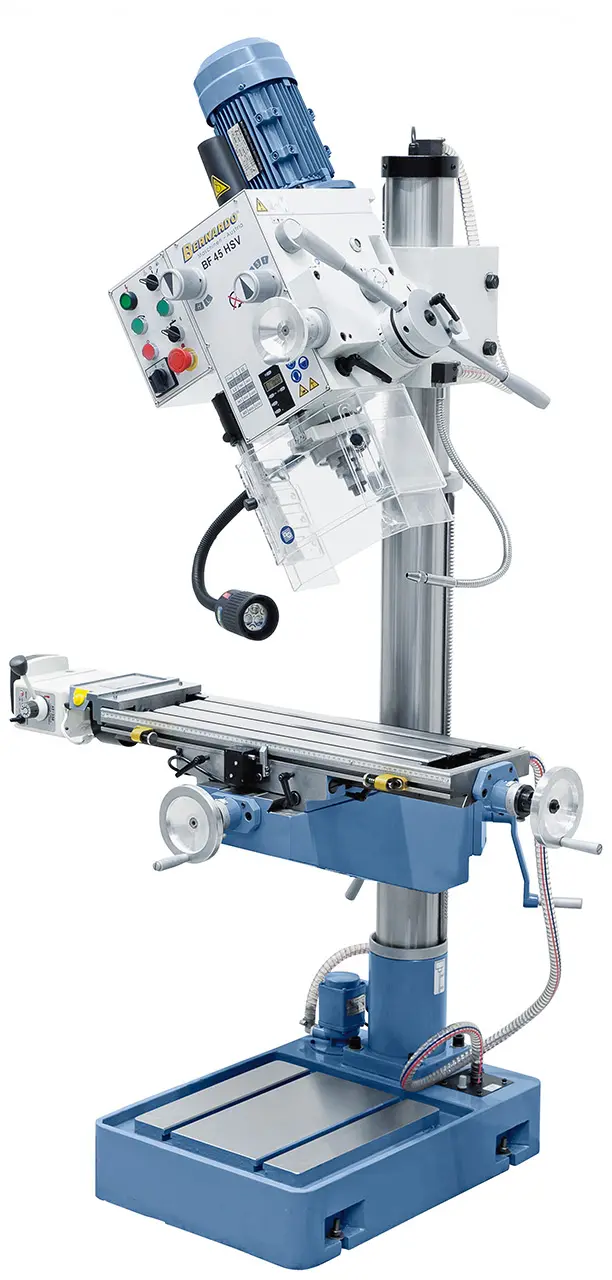

• Převodová hlava 180° výkyvná, 360° otočná a výškově stavitelná
• Rybinové vedení v osách x, z, s vymezením vůlí klínovými lištami
• Velmi klidný chod zajišťují broušená převodová ozubená kola běžící v olejové lázni
• Rychloposuv a jemný posuv lze přepínat pomocí spojky
• Kvalitní valivá ložiska zajišťují vysokou přesnost běhu vřetene

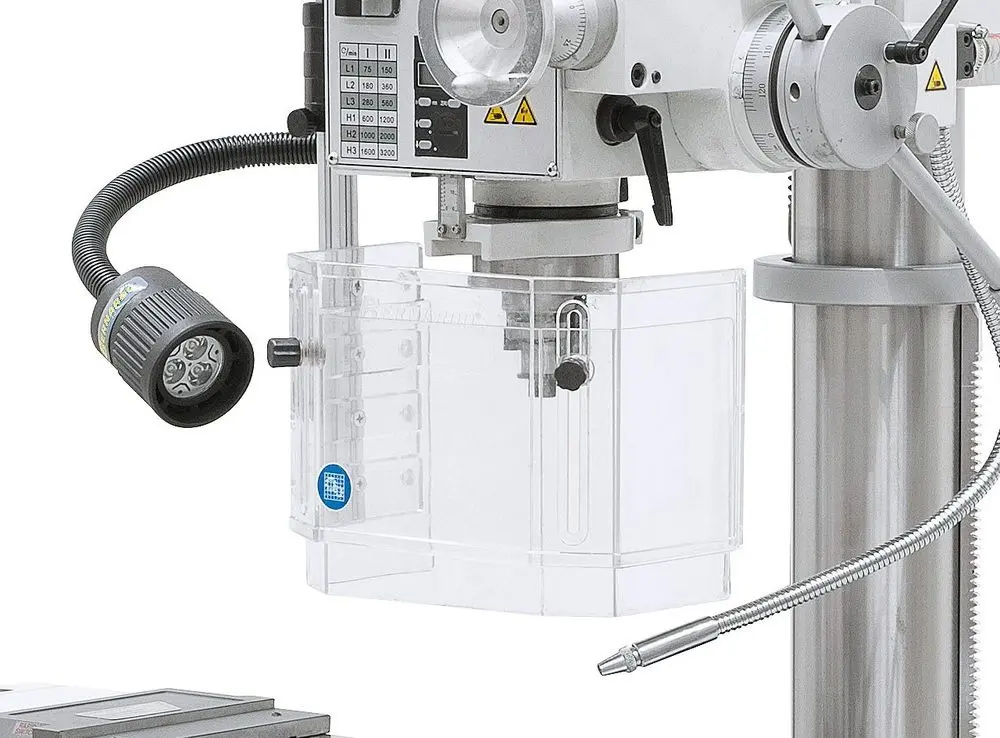

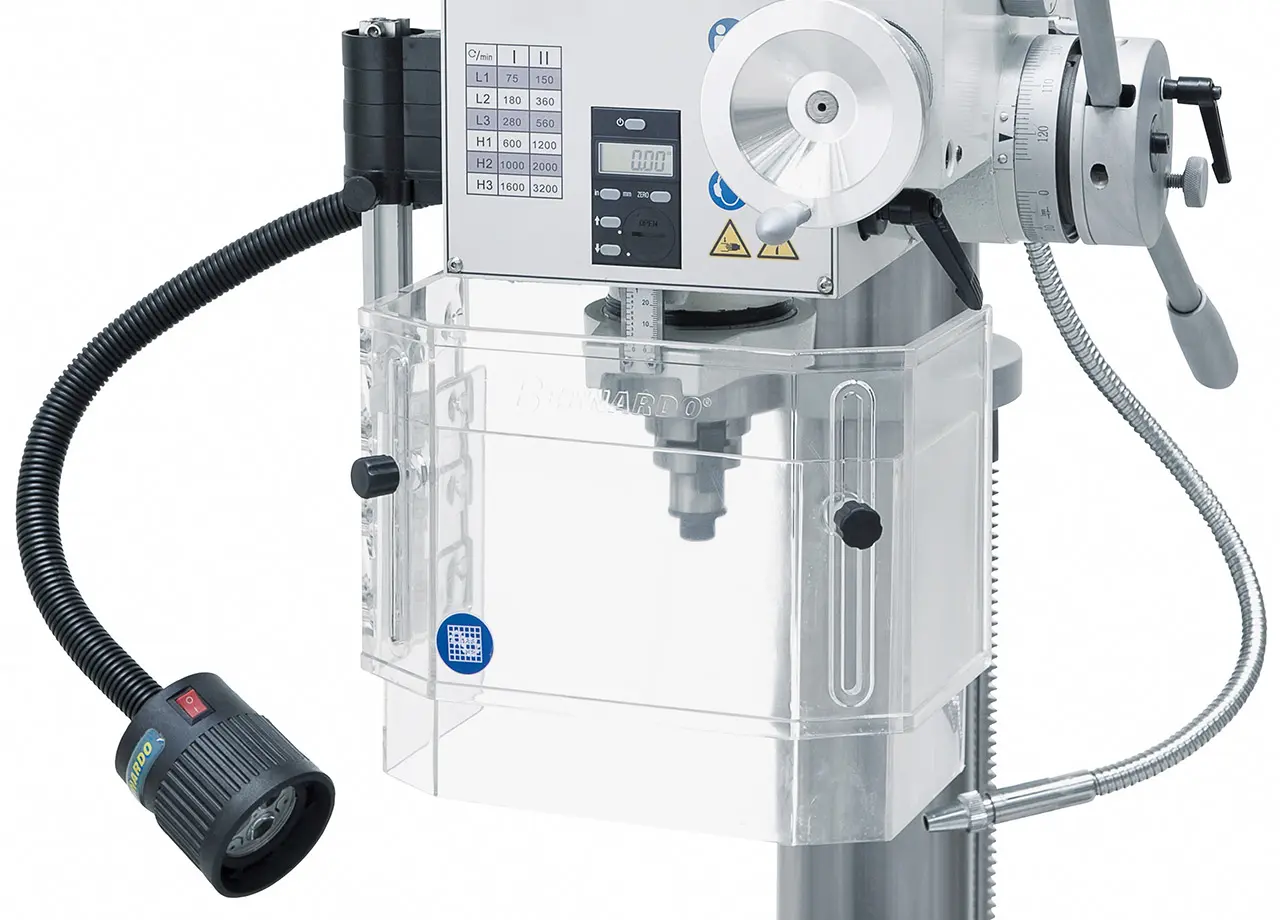

• Vysoká bezpečnost zajištěná výškově stavitelným ochranným krytem s mikrospínači

Součásti dodávky vrtačko-frézky Bernardo

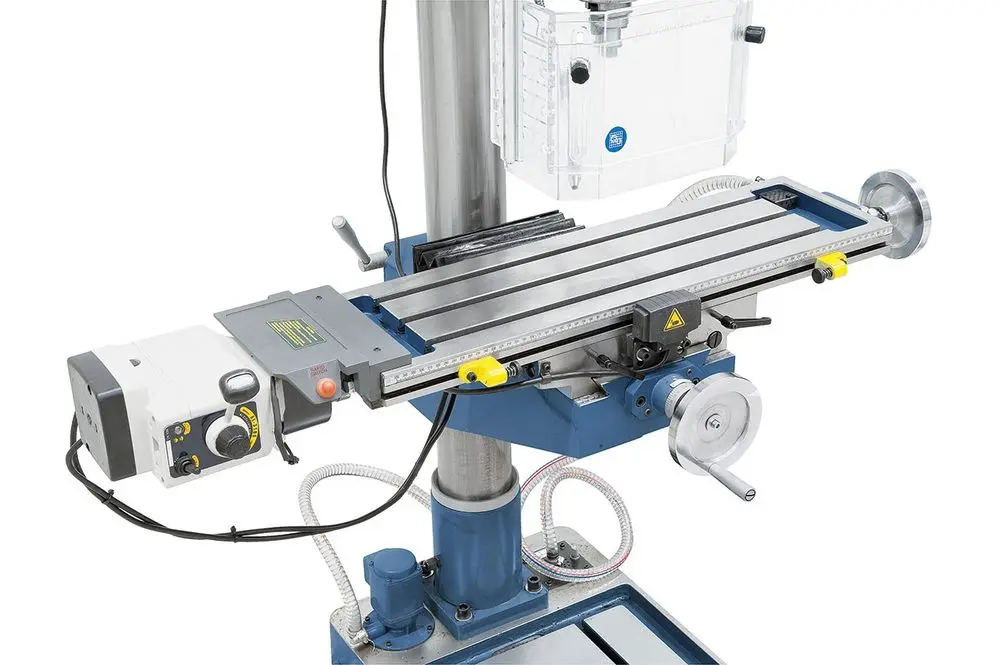

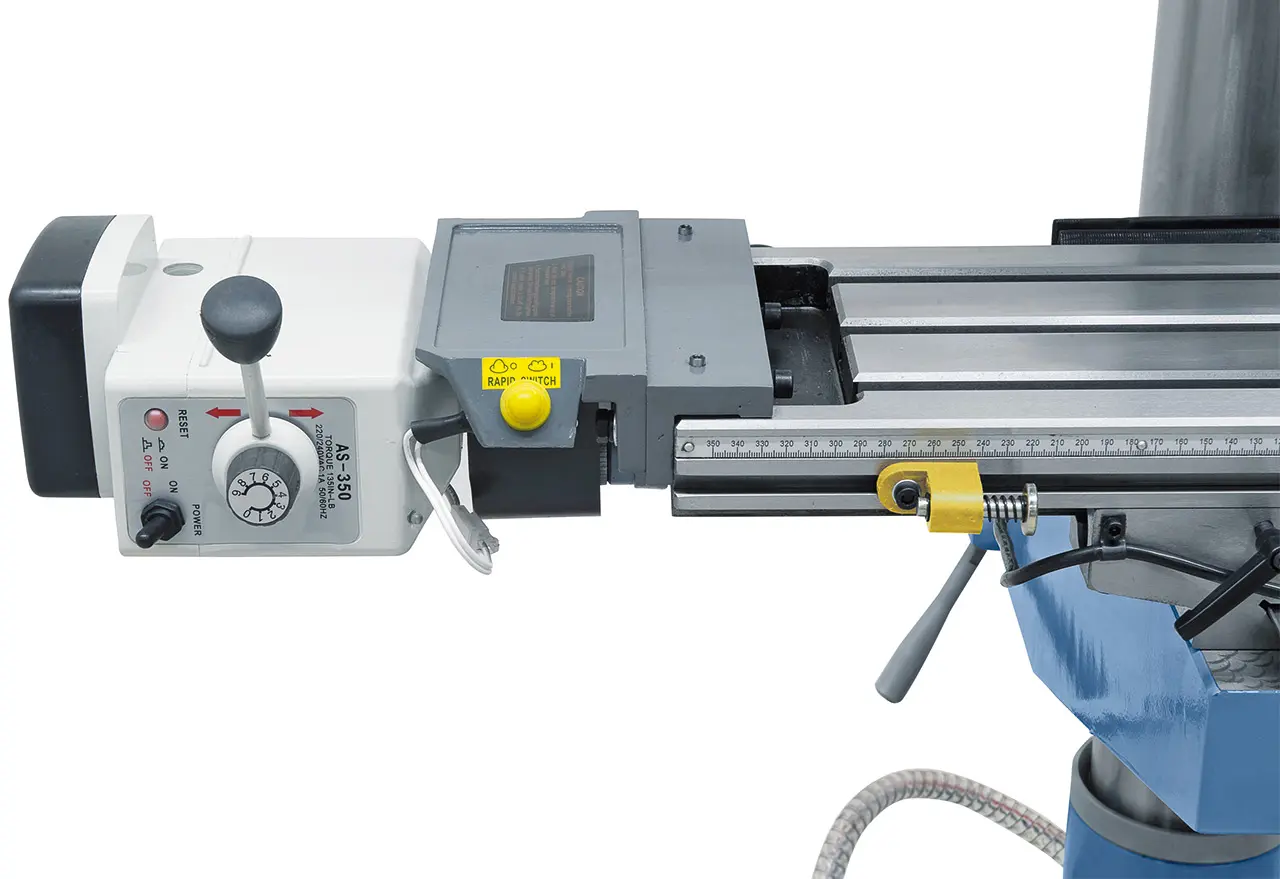

• Strojní posuv Bernardo AL 450 D v ose X
• Rychloupínací sklíčidlo 3 - 16 mm / B 16
• Upínací trn MK 4 / B 16
• Upínací šroub M 16 ve vřeteni
• Redukce MK 4/ MK 3
• Kombinovaný upínací trn MK 4 / 27 mm
• Strojní posuv vřetene
• Výškově stavitelný ochranný kryt
• Digitální zobrazení zdvihu pinoly
• Zařízení pro řezání závitů
• Chladicí zařízení
• LED pracovní osvětlení
• Nastavitelná stupnice
• Servisní a obslužné nářadí
