• Motor - výkon S₁ 100% [W]: 1 500
• Motor - výkon S₆ 40% [W]: 2 200
• Napájecí napětí [V]: 400
• Vzdálenost hrotů [mm]: 1 000
• Výška hrotů [mm]: 175
• Šířka lože [mm]: 180
• Točný průměr nad ložem [mm]: 350
• Točný průměr nad sedlovou mezerou* [mm]: 450
• Točný průměr nad příčnými saněmi [mm]: 190
• Průchod vřetena [mm]: 40
• Upínání vřetena : DIN 55029, D1-4"
• Rozsah otáček, plynule [U.min^-1]: 70 ÷ 400 / 350 ÷ 2 000
• Podélný posuv [mm.ot^-1]: (40) 0,053 ÷ 1,29
• Příčný posuv [mm.ot^-1]: (40) 0,013 ÷ 0,31
• Metrické závity [mm]: (32) 0,4 ÷ 7,0
• Palcové závity [TPI]: (36) 4 ÷ 60
• Posuv pinoly [mm]: 110
• Kužel pinoly: MK 3
• Rozměry stroje (š x h x v) [mm]: 1 730 x 700 x 1 340
• Hmotnost ca. [kg]: 529

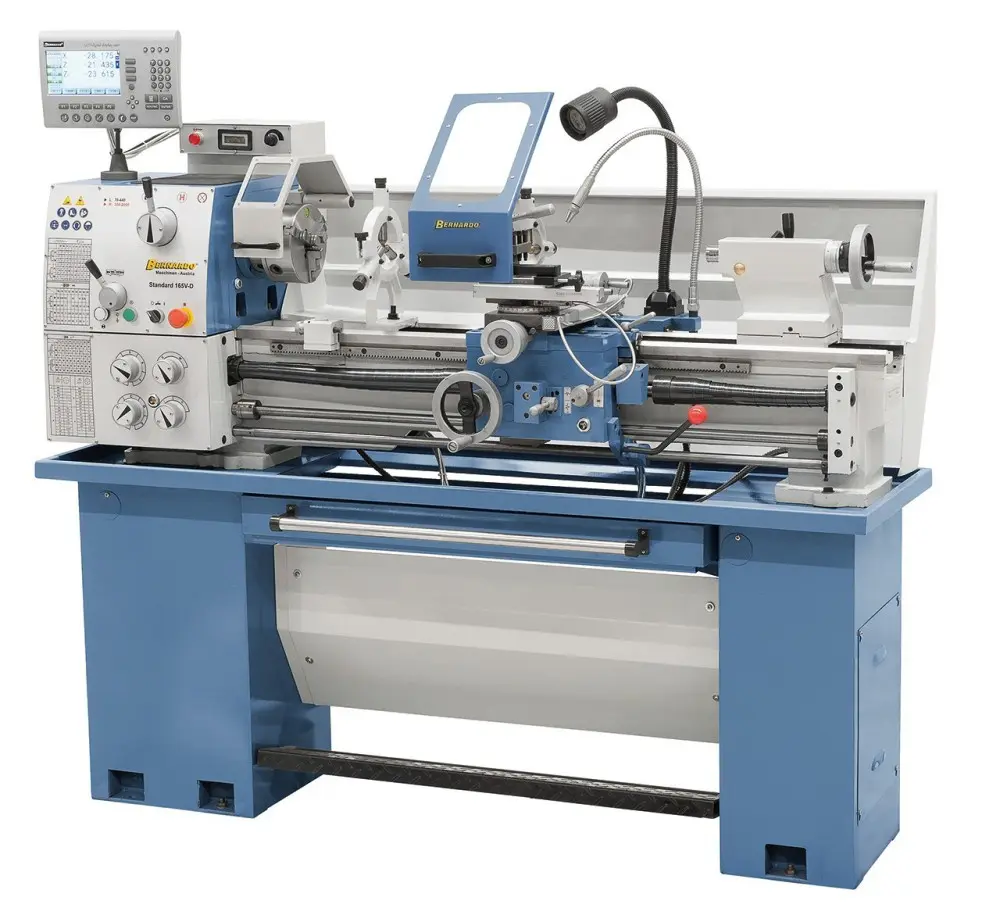

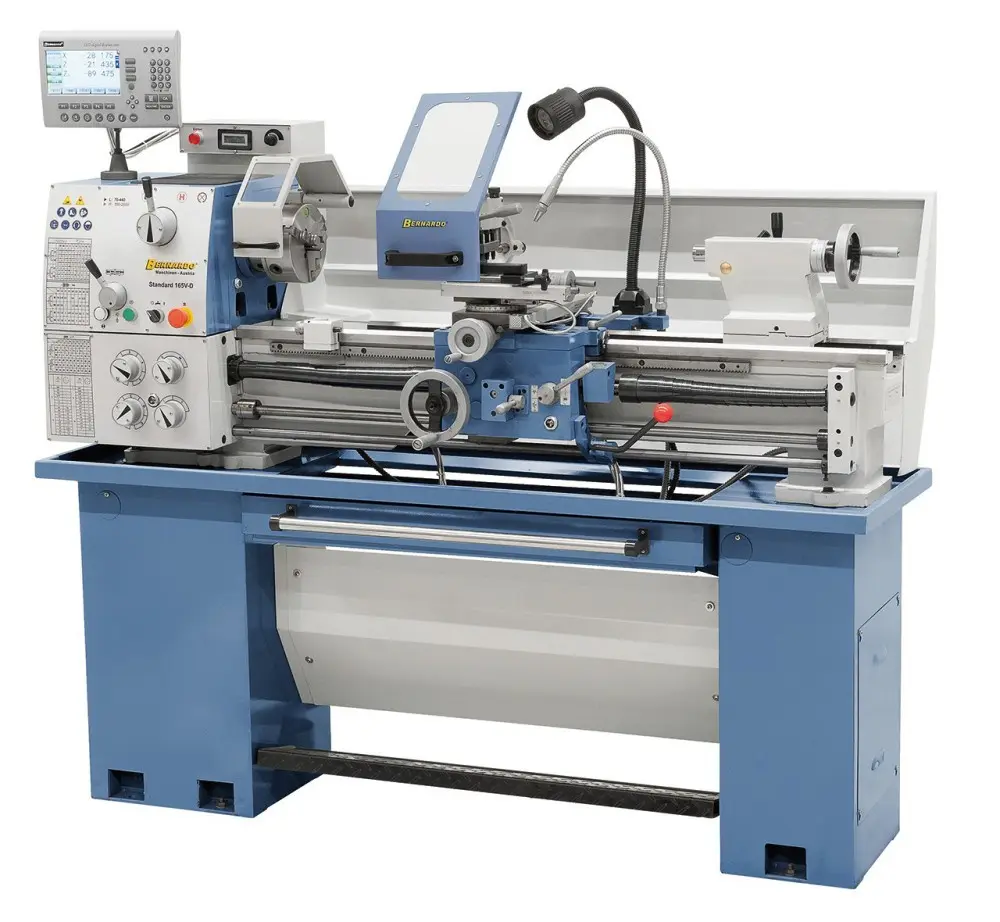

Soustruh s vodicím a tažným šroubem Bernardo Standard 165 V-D

Tento soustruh na kov s podélným a příčným posuvem Standard 165 s frekvenčním měničem otáček díky své robustní konstrukci a snadné obsluze je standardem univerzálního soustruhu do dílny.
I základní verze obsahuje všechno důležité příslušenství (3osé digitální zobrazování polohy, lunety, LED pracovní osvětlení, bezpečnostní výbavu podle normy CE, …), takže tento stroj může být okamžitě použit ve výrobě.

• 3osé digitální odměřování polohy
• Snadno ovladatelný stroj s vodícím a tažným vřetenem (šroubem)
• Vyjímatelný můstek lože pro obrábění dílců s velkým průměrem
• K minimalizaci vlivu chvění je masivní prizmatické lože ze šedé litiny vyztuženo žebrováním
• Jednoduché, lehké a přesné nastavení posuvů
• Jednoduché, lehké a přesné nastavení otáček pomocí frekvenčního měniče
• Vedení lože je indukčně kalené a broušené

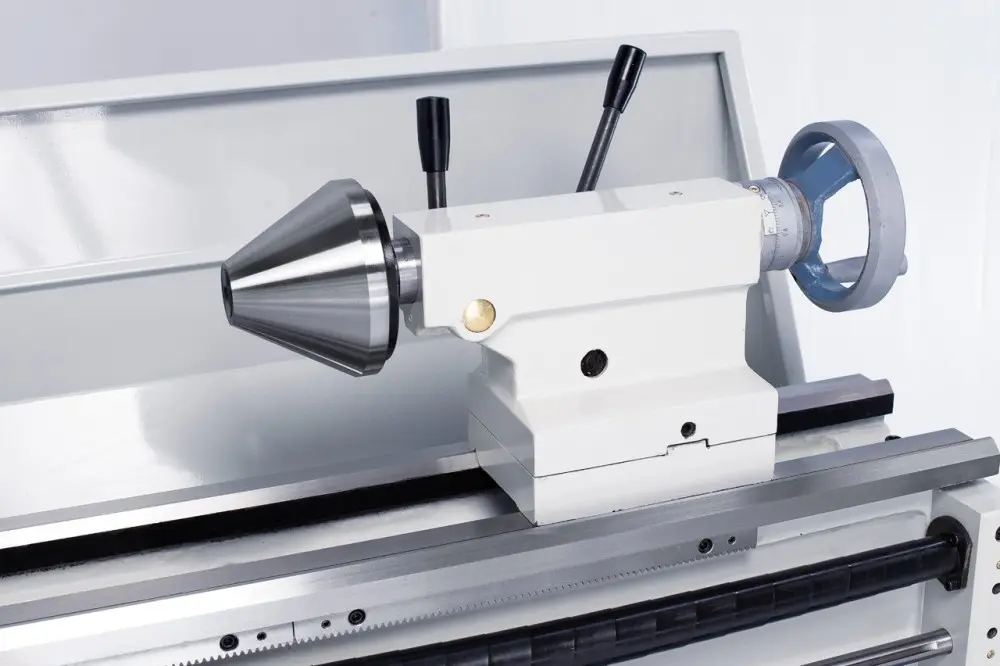

• Koník je bočně přestavitelný pro soustružení kuželových ploch
• Kalená a broušená ozubená kola a hřídele

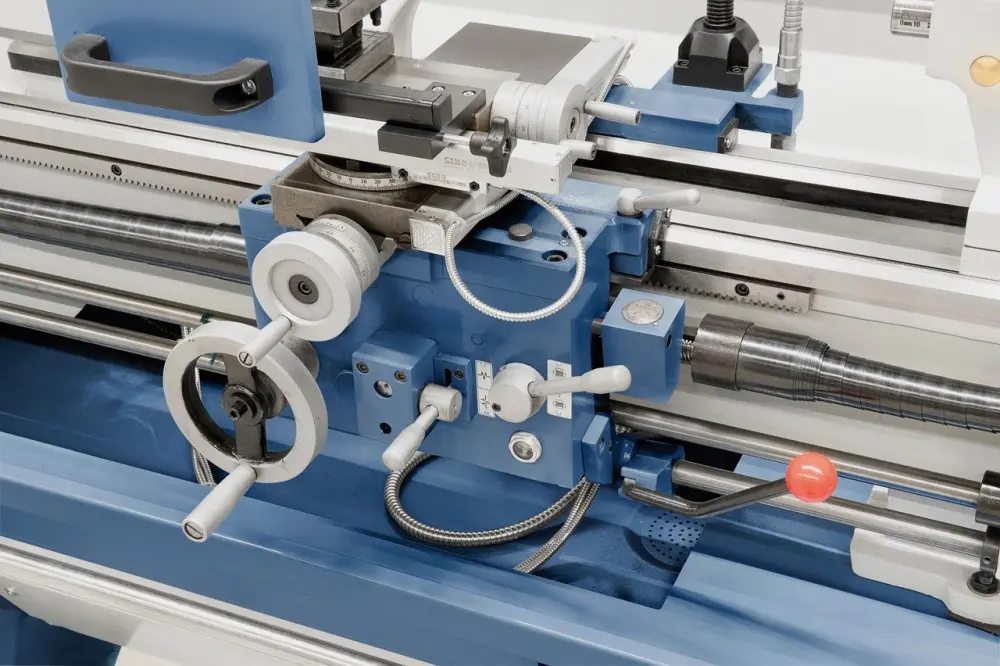

• Rychloupínání koníku pomocí páky, ruční kola posuvů s jemným dělením (po 0,04 mm)
• Na koníku, suportu a všech vedeních je možné vymezovat vůle

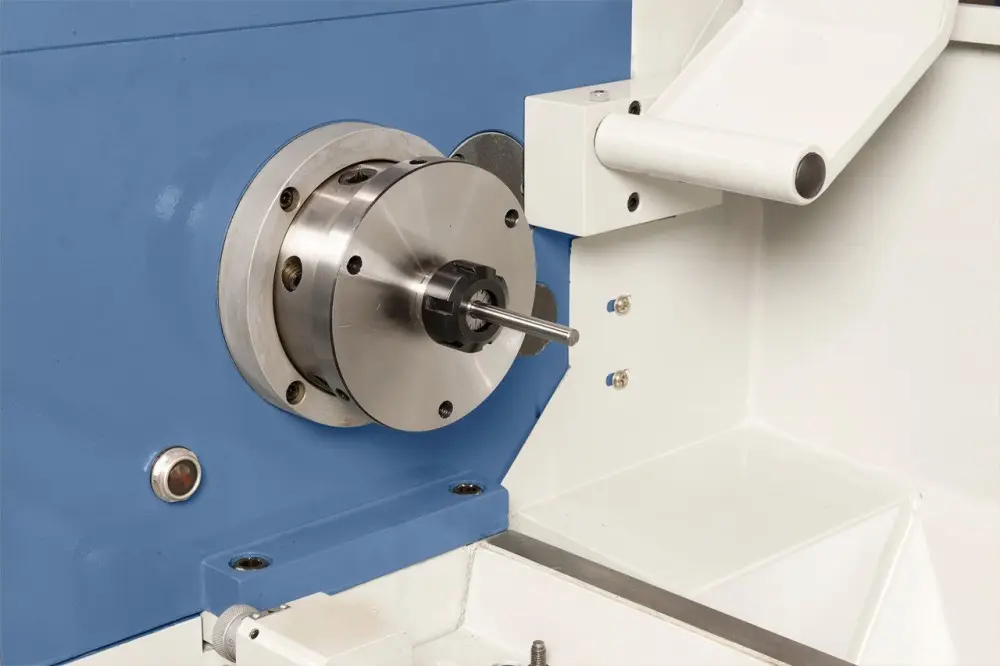

• Hlavní vřeteno s upínáním Camlock D1-4"
• Uložení vřetene ve dvou 2 přesných nastavitelných ložiscích (s přesností chodu ≤0,009 mm)

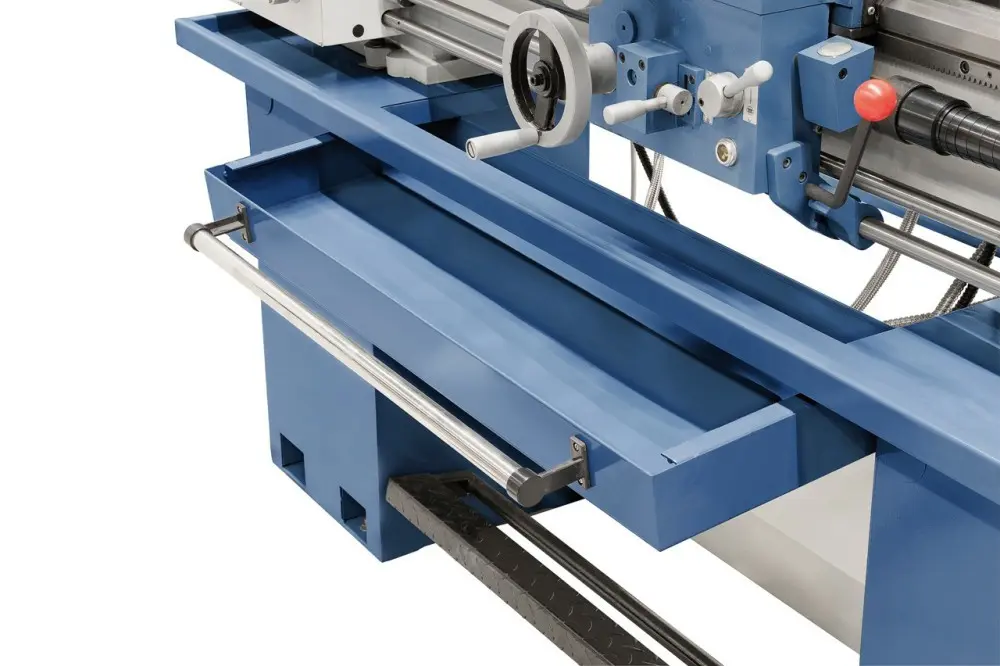

• Prostorově úsporné provedení vysouvací vany pro třísky

Součásti dodávky stolního soustruhu Bernardo Standard

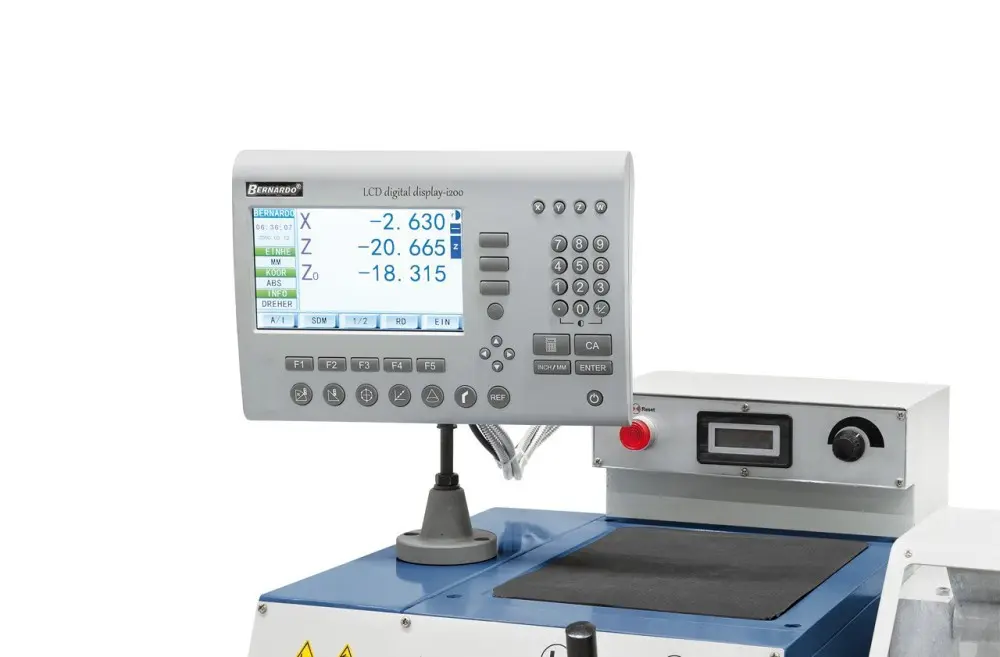

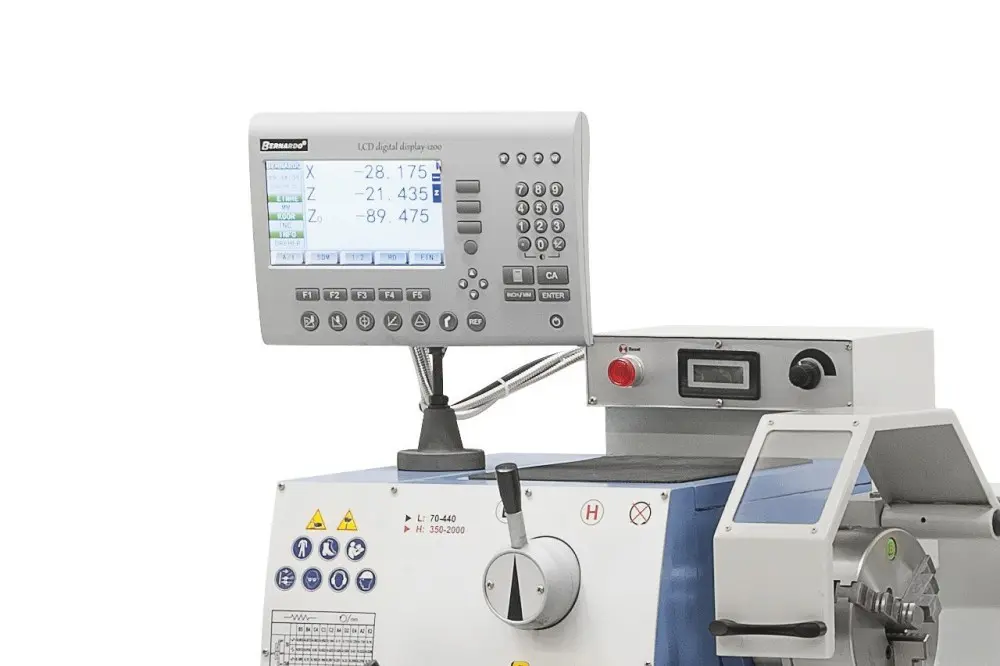

• 3osé digitální odměřování polohy i200 s LCD displejem

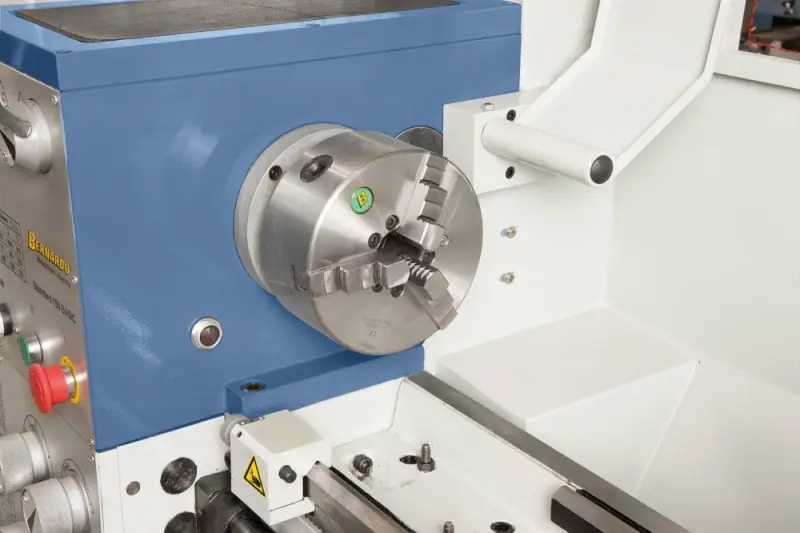

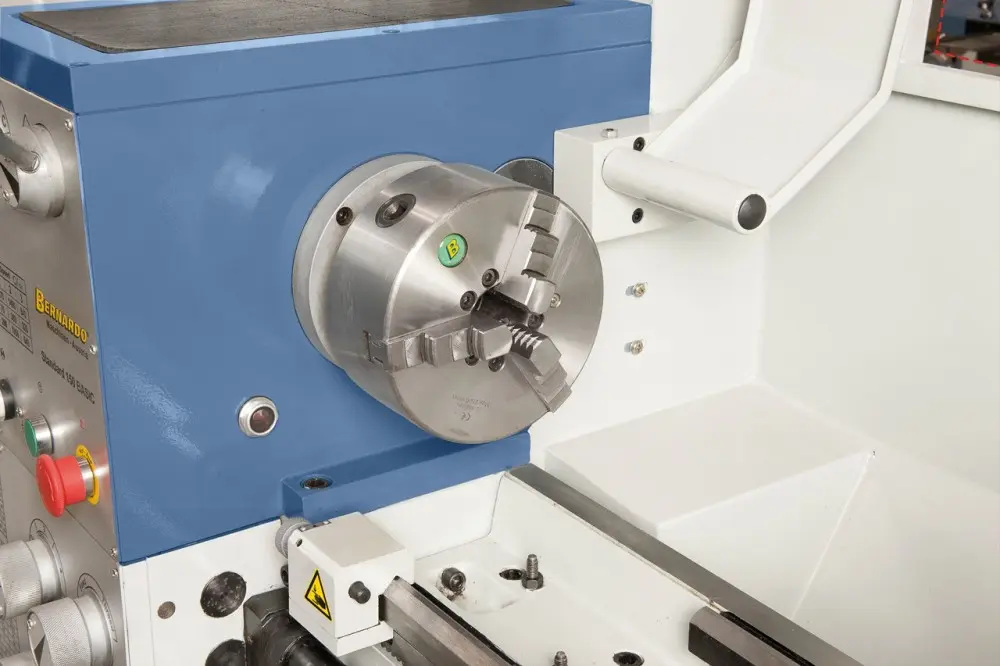

• 3čelisťové sklíčidlo DK11-160 mm / D4"
• Sklíčidlo K72-200 mm /D4", DIN 55029

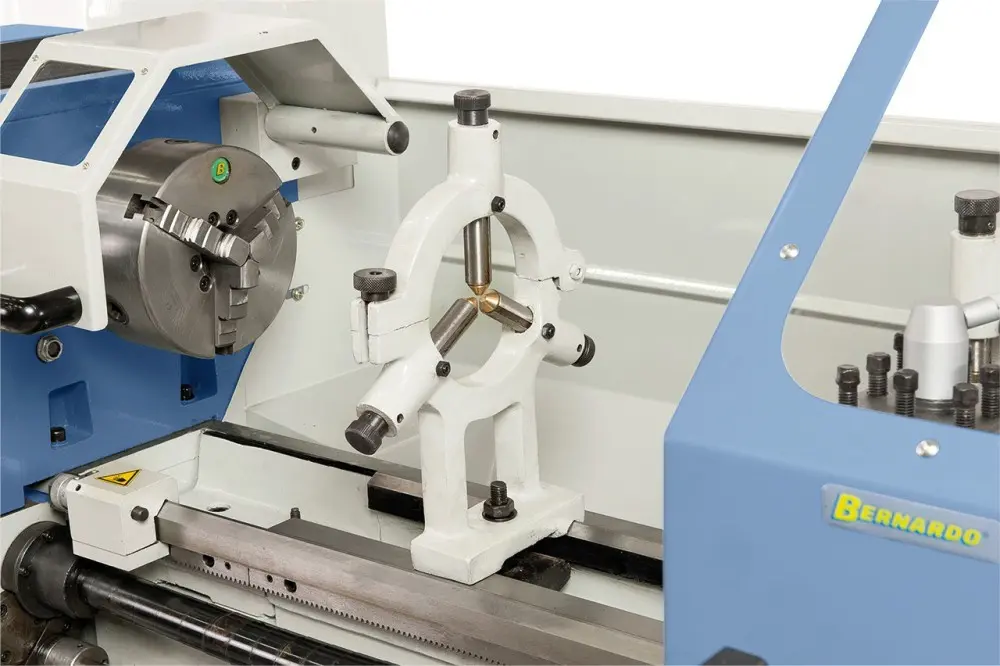

• Pevná luneta, průměr D max. 60 mm
• Posuvná luneta, průměr D max. 60 mm
• Upínací deska pr. 250 mm

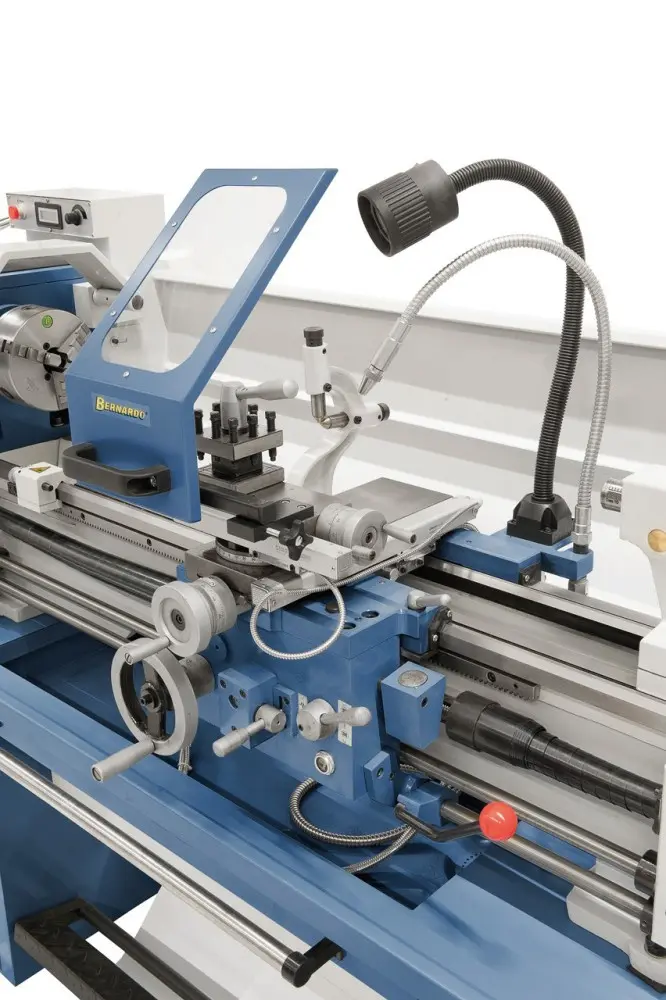

• Čtyřstranný otočný nožový držák
• Ochraný štít u nožového držáku
• Bezpečnostní kryt s ocelovým držákem
• Kluzná třecí spojka
• Mikrometrický podélný doraz
• Chladicí zařízení
• Vysouvací vana pro třísky
• Frekvenční měnič otáček
• Nožní brzda dle CE
• Ochranný kryt proti ostřiku
• Indikátor závitů
• LED pracovní světlo
• Redukční pouzdro
• Výměnná kola (pro soustružení závitů)
• 2 středicí hroty
• Podstavec
• Obslužné a servisní nářadí
