Sloupová vrtačka Heltos VS 32 HERKULES

HS3200000001

320-000-000-1

Sloupová vrtačka Heltos VS 32 HERKULES
Nadlimitní doprava

Sloupová vrtačka Heltos VS 32 HERKULES

2stupňový motor, 1,5 kW, 400 V, otáčky (2 st. - plynule) 80 ÷ 2800 U.min-1, vrták 25 mm, vyložení 265 mm, otáčky vpravo-vlevo, frekvenční měnič otáček, rozměry 650 × 1130 × 2100 mm

Cena na dotaz

Sloupová vrtačka Heltos VS 32 HERKULES

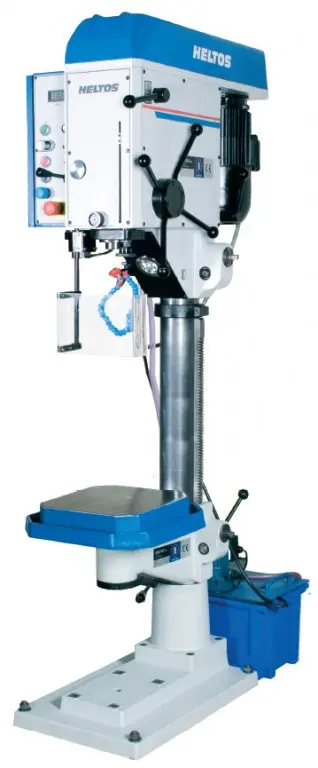

Sloupová vrtačka Heltos Herkules VS 32

Sloupová vrtačka VS 32 převzala od svých předchůdců tuhou konstrukci a provozní spolehlivost. Vrtačka VS 32 je určena pro vrtání, vystružování a řezání závitů v kusové a sériové výrobě

  • Masivní litinová základna vrtačky.
  • K pohonu rychlostí využívají převody klínovými řemeny.
  • Vřeteník je svisle přestavitelný a otočný na bohatě dimenzovaném nosném sloupu.
  • Vrtačka s plynulou změnou otáček frekvenčním měničem, který pomocí přepínací páky předlohy dává stroji dvě řady otáček ve velkém rozsahu 80 - 2800 ot/min.
  • Těleso vřeteníku je, na rozdíl od svých předchůdců, změněno v monolitní celek, který zajišťuje tuhost konstrukce a provozní spolehlivost.
  • Převodovka strojního posuvu je zcela nové konstrukce. Je řazena pomocí páky ručního posuvu a tlačítkem na ovládacím panelu.
  • Tento typ sloupové vrtačky je vybavena elektromagnetickou spojkou.
  • Strojní posuv se vypíná tlačítkem na ovládacím panelu (kdykoliv), nebo najetím na koncový spínač při nastavení hloubky vrtání.
  • Při překročení maximálního tlaku na vřeteno, otupení nástroje, dochází automaticky k vypnutí strojního posuvu.
  • Vrtačka je vybavena zařízením na uvolnění nástroje z vřetena bez použití vyrážecího klínu.
  • Hloubka vrtání se nastavuje na přehledné milimetrové stupnici s dorazem.
  • Vřeteno je uloženo v kvalitních kuličkových ložiscích.
  • Výškové nastavení stolu a vřeteníku - ozubeným hřebenem
  • Pravé a levé otáčky vřetene

Vrtačka Heltos - součásti dodávky:

  • Ochranný kryt nástroje
  • Pracovní osvětlení
  • Klika
  • Vyrážecí klín nástrojů
  • Elektrovýzbroj dle CE normy
  • Olejová náplň
  • Chlazení
  • Strojní posuv
Technické parametry
  • Výkon motoru [W]: 900 / 1 500
  • Napájecí napětí [V] / [Hz]: 400 / 50
  • Maximální průměr vrtáku / ocel [mm]: 25
  • Vyložení [mm]: 265
  • Kužel vřetena: MK 4
  • Otáčky vřetena (plynule) [U.min-1]: 80 ÷ 2 800
  • Počet stupňů rychlosti: 2
  • Vrtací hloubka [mm]: 180
  • Posuv: ruční / strojní
  • Počet stupňů posuvů: 4
  • Rozsah posuvů [mm.ot-1]: 0,08 ÷ 0,32
  • Typ spojky: elektromagnetická
  • Max. axiální tlak na vřeteno [kN]: 8
  • Úhel natáčení vrtacího stolu [°]: -
  • Průměr sloupu [mm]: 120
  • Velikost pracovního stolu [mm]: 375 × 450
  • Velikost pracovní základny [mm]: -
  • Rozměry T-drážky [mm]: 14
  • Svislý pohyb vřeteníka [mm]: 170
  • Svislý pohyb vrtacího stolu [mm]: 410
  • Maximální vzdálenost vřeteno - stůl [mm]: 900
  • Maximální vzdálenost vřeteno - základna [mm]: -
  • Objem chladicí kapaliny [l]: 20
  • Celková výška [mm]: 2 100
  • Hlavní rozměry stroje [mm]: 650 × 1 130 × 2 100
  • Hmotnost [kg]: 590
