- Motor [W]: 1 300 / 1 800
- Napájecí napětí [V]: 400
- Max. průměr vrtáku / ocel [mm]: 35
- Max. průměr vrtáku / litina [mm]: 40
- Řezání závitů max.: M24
- Sklíčidlo [mm]: 1 - 13 / B 16
- Kužel vřetena: MK 4
- Otáčky vřetena [U.min-1]: 43 ÷ 2 355
- Počet rychlostních stupňů: 12
- Rozsahy posuvů [mm.U-1]: 0,1 / 0,2 / 0,3 / 0,4
- Vyložení [mm]: 340
- Vzdálenost vřeteno - stůl [mm]: 580
- Vzdálenost vřeteno - základna [mm]: 1 185
- Zdvih pinoly [mm]: 200
- Průměr sloupu [mm]: 160
- Velikost stolu / T-drážky [mm]: 540 x 450 / 14
- Základna [mm]: 430 x 440
- Rozměry (š x v x d) [mm]: 660 × 900 × 2 240
- Hmotnost [kg]: 553

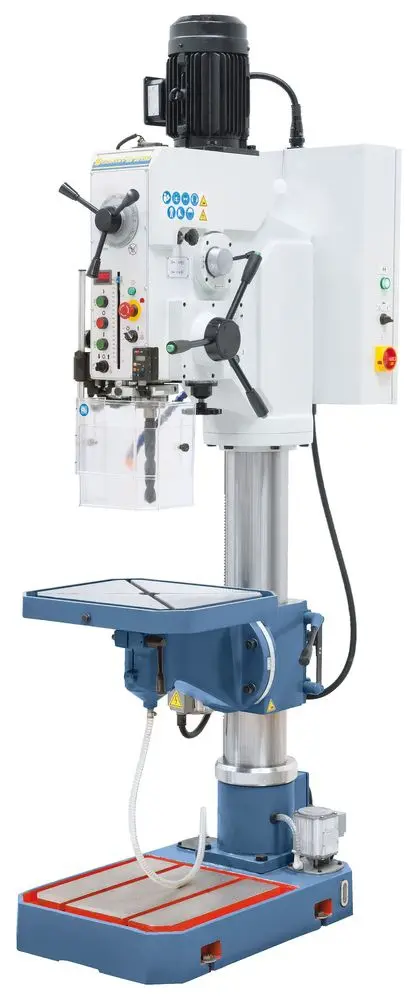

Sloupová vrtačka Bernardo GB 35 THS
2stupňový motor, 1,8 kW, 400 V, otáčky (12 st.) 43 ÷ 2355 U.min-1, vrták 35 mm, závitování M 24, vyložení 340 mm, rozměry 660 × 900 × 2240 mm
177 434,40 Kč
146 640,00 Kč
bez DPH
Vhodné příslušenství
BER411055
Vrtáky Bernardo HSS pr. 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada C (Sada 17 ks)
4 ks skladem
6 197,62 Kč
Koupit
BER411051
Doporučujeme
Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)
spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN
3 ks skladem
3 869,58 Kč
Koupit
BER411024
Vrták HSS TiN 1 ÷ 6 mm. Sada 130-dílů
Sada válcových vrtáků 130ks HSS TiN 1 ÷ 6 mm po 10 ks
1,0 mm
1,5 mm
2,0 mm
2,5 mm
3,0 mm
3,3 mm
3,5 mm
4,0 mm
4,2 mm
4,5 mm
5,0 mm
5,5 mm
6,0 mm
Dostupnost na dotaz
1 827,71 Kč
Koupit
BER411025
Spirálové vrtáky HSS Bernardo pr. 1 ÷ 10 mm TiN (Sada 170 dílů)
Spirálové vrtáky Bernardo pr. 1 ÷ 10 mm HSS TiN. Sada 170-dílů
Obsah:
krok po 0,5 mm
po 10 kusech průměr [mm]: 1 ÷ 8
po 5 kusech průměr [mm]: 8,5 - 10
4 ks skladem
3 114,54 Kč
Koupit
BER241091
Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)
sklíčidlo pro M3 ÷ M12
4 ks skladem
6 776,00 Kč
Koupit
BER241093
Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 12 ÷ M 24)
sklíčidlo pro M12 ÷ M24
Do 10 dnů
11 105,38 Kč
Koupit
BER282012
Svěrák pro vrtačky Bernardo BMH 150
Vrtačkový svěrák Bernardo BMH 150
2 ks skladem
3 366,22 Kč
Koupit
BER282017
Strojní svěrák Bernardo BMI 150
Strojní svěrák Bernardo BMI 150Šířka čelistí: 150 mmUpínací délka: 170 mmVáha: 24 kg
Dostupnost na dotaz
5 631,34 Kč
Koupit
BER282019
Svěrák pro vrtačky Bernardo BMS 140 - masivní
Masivní svěrák Bernardo BMS 140
Masivní strojní svěrák určený pro vrtačky
3 ks skladem
6 669,52 Kč
Koupit
BER241073
Rychloupínací sklíčidlo Bernardo 1 ÷ 16 mm, s upínacím trnem MK 4
2 ks skladem
3 114,54 Kč
Koupit
BER241082
Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16
11 ks skladem
1 548,80 Kč
Koupit
BER241024
Redukční pouzdro Bernardo MK 4 / MK 2
10 ks skladem
660,66 Kč
Koupit
BER241025
Redukční pouzdro Bernardo MK 4 / MK 3
10 ks skladem
692,12 Kč
Koupit
BER241059
Ruční kuželový vyrážeč Bernardo MK 4 ÷ MK 6
4 ks skladem
1 195,48 Kč
Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
8 ks skladem
3 085,50 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
20 ks skladem
1 331,00 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit
BER411055
Vrtáky Bernardo HSS pr. 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada C (Sada 17 ks)
4 ks skladem
6 197,62 Kč
Koupit
BER411051
Doporučujeme
Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)
spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN
3 ks skladem
3 869,58 Kč
Koupit
BER411024
Vrták HSS TiN 1 ÷ 6 mm. Sada 130-dílů
Sada válcových vrtáků 130ks HSS TiN 1 ÷ 6 mm po 10 ks
1,0 mm
1,5 mm
2,0 mm
2,5 mm
3,0 mm
3,3 mm
3,5 mm
4,0 mm
4,2 mm
4,5 mm
5,0 mm
5,5 mm
6,0 mm
Dostupnost na dotaz
1 827,71 Kč
Koupit
BER411025
Spirálové vrtáky HSS Bernardo pr. 1 ÷ 10 mm TiN (Sada 170 dílů)
Spirálové vrtáky Bernardo pr. 1 ÷ 10 mm HSS TiN. Sada 170-dílů
Obsah:
krok po 0,5 mm
po 10 kusech průměr [mm]: 1 ÷ 8
po 5 kusech průměr [mm]: 8,5 - 10
4 ks skladem
3 114,54 Kč
Koupit
BER241091
Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)
sklíčidlo pro M3 ÷ M12
4 ks skladem
6 776,00 Kč
Koupit
BER241093
Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 12 ÷ M 24)
sklíčidlo pro M12 ÷ M24
Do 10 dnů
11 105,38 Kč
Koupit
BER282012
Svěrák pro vrtačky Bernardo BMH 150
Vrtačkový svěrák Bernardo BMH 150
2 ks skladem
3 366,22 Kč
Koupit
BER282017
Strojní svěrák Bernardo BMI 150
Strojní svěrák Bernardo BMI 150Šířka čelistí: 150 mmUpínací délka: 170 mmVáha: 24 kg
Dostupnost na dotaz
5 631,34 Kč
Koupit
BER282019
Svěrák pro vrtačky Bernardo BMS 140 - masivní
Masivní svěrák Bernardo BMS 140
Masivní strojní svěrák určený pro vrtačky
3 ks skladem
6 669,52 Kč
Koupit
BER241073
Rychloupínací sklíčidlo Bernardo 1 ÷ 16 mm, s upínacím trnem MK 4
2 ks skladem
3 114,54 Kč
Koupit
BER241082
Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 16
11 ks skladem
1 548,80 Kč
Koupit
BER241024
Redukční pouzdro Bernardo MK 4 / MK 2
10 ks skladem
660,66 Kč
Koupit
BER241025
Redukční pouzdro Bernardo MK 4 / MK 3
10 ks skladem
692,12 Kč
Koupit
BER241059
Ruční kuželový vyrážeč Bernardo MK 4 ÷ MK 6
4 ks skladem
1 195,48 Kč
Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
8 ks skladem
3 085,50 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
20 ks skladem
1 331,00 Kč
Koupit
BER532000
Nivelační kyvný prvek Bernardo MS 80
42 ks skladem
1 352,78 Kč
Koupit

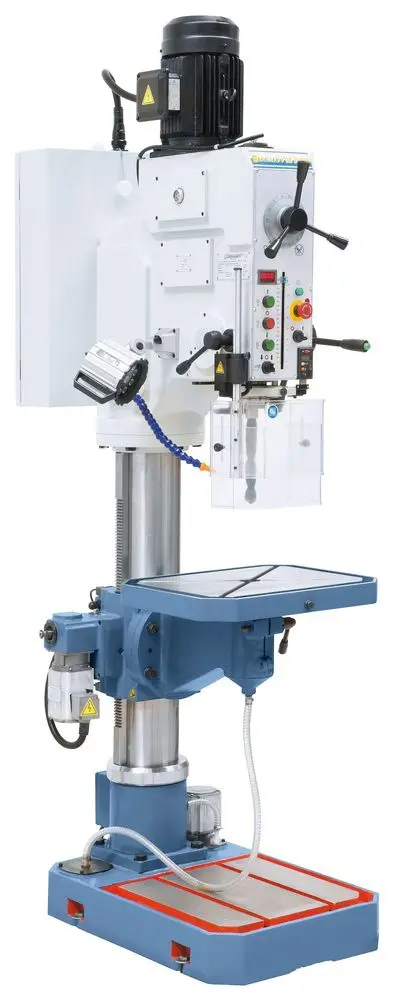

Sloupová vrtačka Bernardo GB 35 THS
Sloupová vrtačka Bernardo GB 35 THS s chlazením
Tento model robustní převodovkové vrtačky Bernardo je sériově vybavená motorickým
zdvihem stolu pro snížení vedlejších výrobních časů.
Digitální displej pro zobrazení hloubky vrtání, popřípadě otáček, a elektromechanický
posuv vřetena dále zvyšují hodnotu stroje pro strojírenské dílny, opravárenské podniky a učiliště.
- Výkonný 2stupňový motor, 12 rychlostí otáček s rozsahem 43 až 2355 ot.min-1

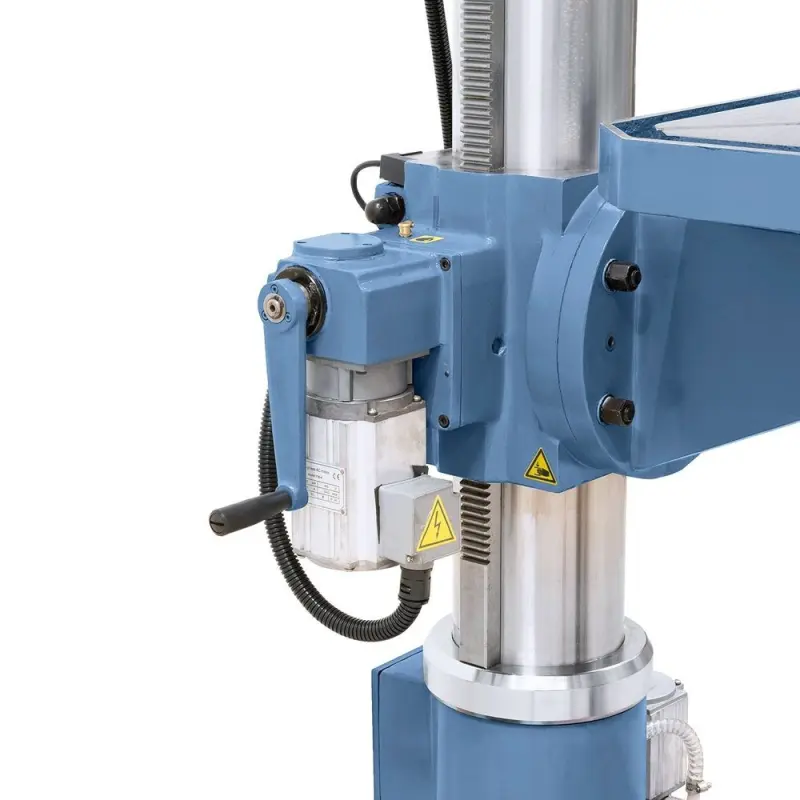

- Sériově vybavená motorickým nastavením výšky stolu
- Stabilní a masivní broušený ocelový sloup, určený pro vysoké zatížení
- Součástí dodávky je digitální zobrazení otáček a hloubky vrtání

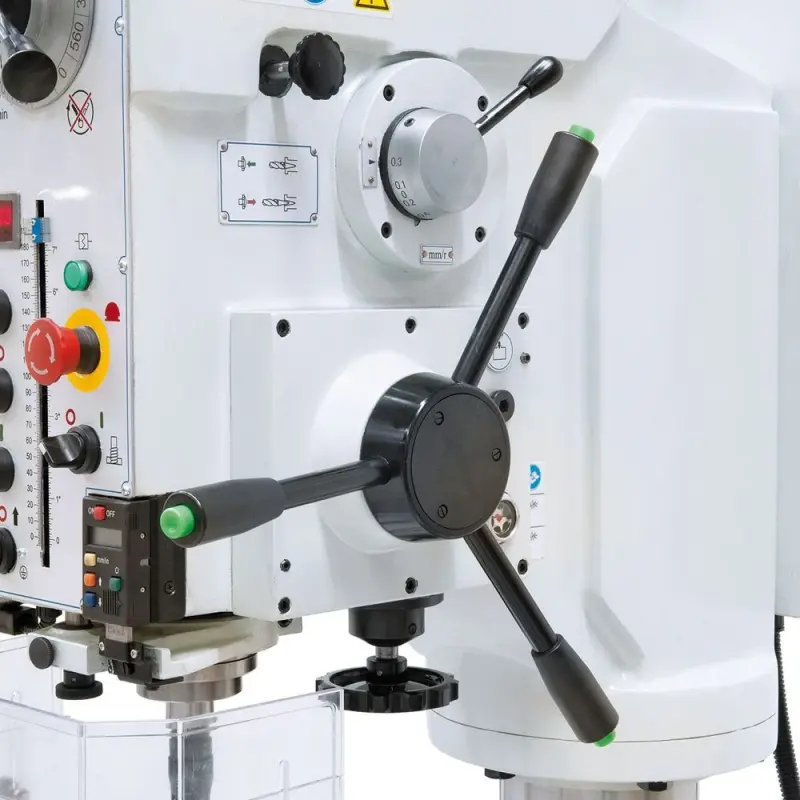

- Snadná a rychlá změna otáček pomocí řadicí páky
- Velmi klidný chod díky broušeným kolům převodovky běžícím v olejové lázni
- Rychloposuv a jemný posuv lze přepínat pomocí spojky
- Kvalitní kuličková ložiska zajišťují vysokou soustřednost chodu
- Vysoká bezpečnost díky výškově stavitelnému ochrannému krytu s mikrospínači
- Vrtačka je sériově vybavena automatickým posuvem vřetena, zařízením na řezání závitů a LED pracovním osvětlením
- Elektromechanický posuv vřetena zajišťuje přesnou práci

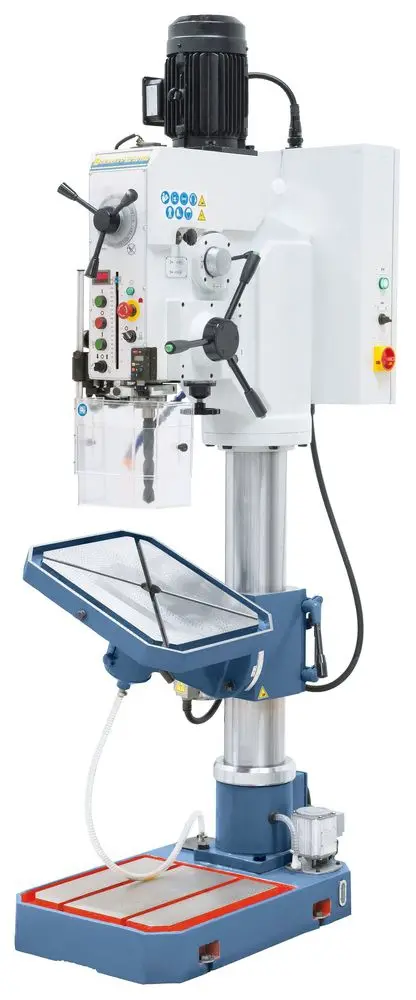

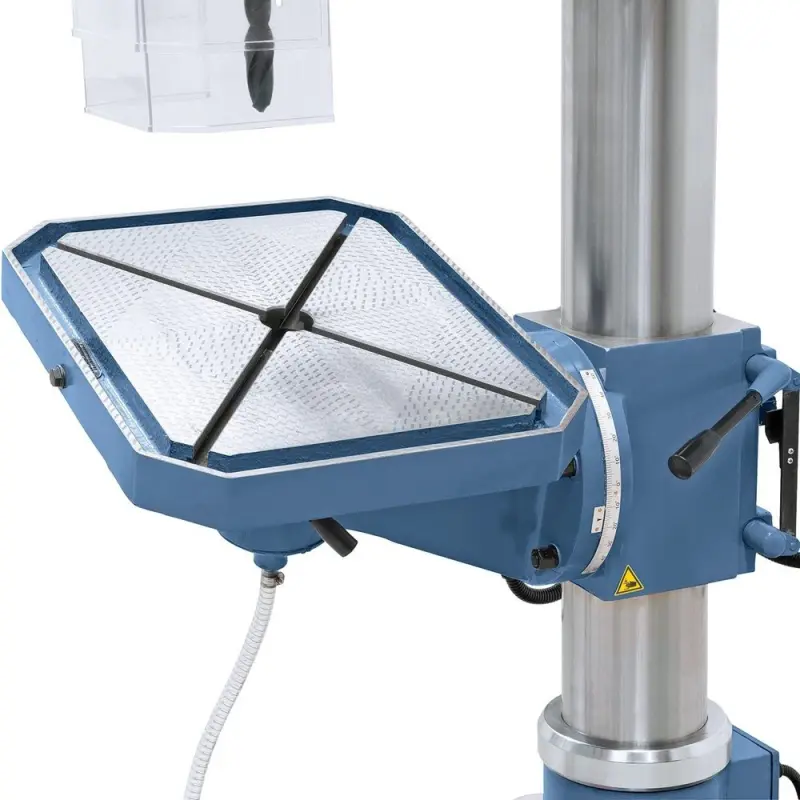

- Masivní stůl z šedé litiny (ručně zaškrabaný) s otočnou a naklápěcí upínací plochou
- Rozměrný stůl s T-drážkami a obvodovým žlábkem na chladicí kapalinu

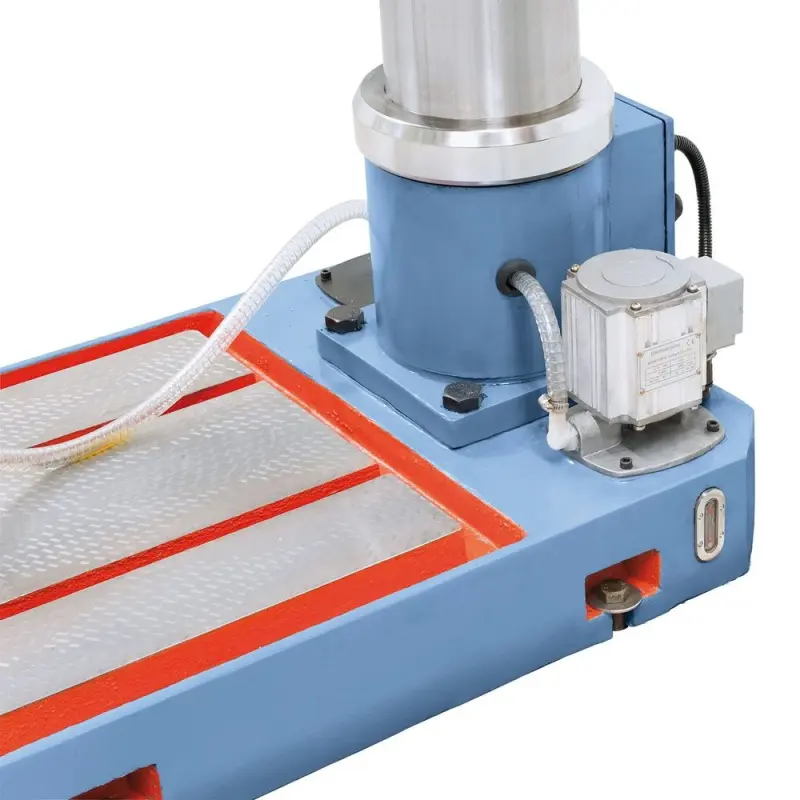

- Opracovaná základna stroje (430 x 440 mm) s T-drážkami a integrovaným čerpadlem chladicí kapaliny
- Otáčky vpravo-vlevo k řezání závitů
- Čerpadlo chladicí kapaliny je integrované v základně stroje
Součásti dodávky sloupové vrtačky Bernardo
- Sklíčidlo 1 - 13 mm / B 16
- Upínací trn MK 4 / B 16
- Redukční pouzdro MK 4 / MK 3
- Redukční pouzdro MK 4 / MK 2
- Redukční pouzdro MK 3 / MK 1
- Motorický zdvih stolu
- Elektromagnetický posuv vřetena
- Prvotní olejová náplň Shell Tellus 46
- Automatický vyrážeč nástrojů
- Chladicí systém
- Výškově nastavitelný ochranný kryt
- Digitální zobrazení hloubky vrtání
- Digitální zobrazení počtu otáček
- Závitovací zařízení
- LED pracovní světlo
- Servisní a obslužné nářadí
