Rychloupínací nožový držák SWH 7-C

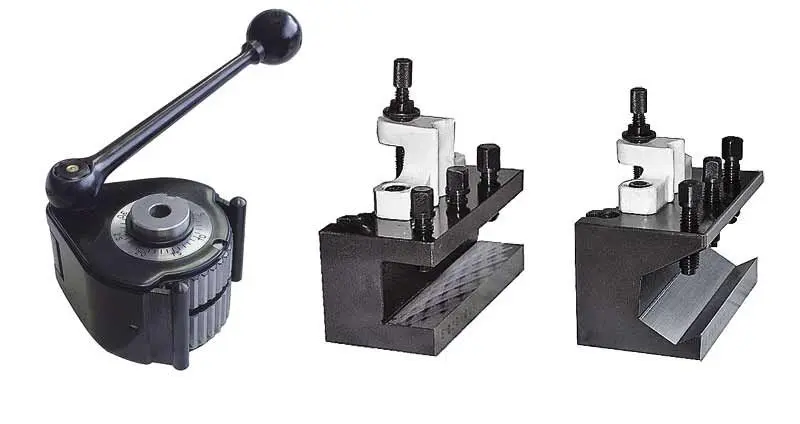

Rychloupínací nožový držák sada SWH 7-C.

• Rychloupínací nožové držáky

• Určeny pro všechny typy dodávaných soustruhů

• Opakovatelná přesnost 0,01 mm

• 40 různých poloh úhlových nastavení

• Výškové nastavení pomocí drážkovaného šroubu

• Ocelová hlava a držák s profilově broušeným ozubením

• Upnutí výměnného držáku se provádí rychloupínacípákou

• Úhlová stupnice na hlavě

• Pro vlastní montáž


  Technické údaje nožového držáku SWH 7-C

• Točný průměr [mm]: 400 ÷ 700
• Výkon motoru soustruhu max. [kW]: 13
• Šířka saní max. [mm]: 180
• Výška řezné hrany (ostří) min. [mm]:47/50
• Výška řezné hrany (ostří) max. [mm]: 87/72/7790/85/80
• Výšková seřiditelnost [mm]: 40/35/30
• Podložka nože [mm]: 15/18
• Šířka podložky pro pracovní nůž [mm]:20/30
• Výška pracovního nože max. [mm]: 32
• Průměr díry [mm]: 40
• Celková šířka [mm]: 92/202/202
• Celková výška [mm]: 110
• Hloubka vrtání [mm]: 90

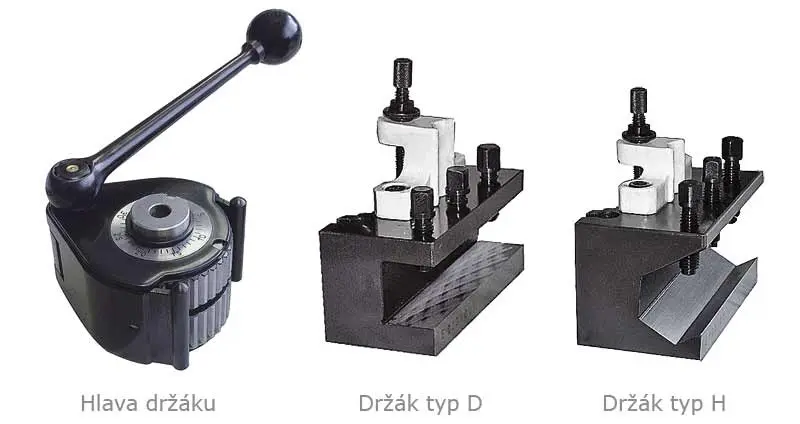

• Součásti dodávky nožového držáku:

• 1× hlava držáku C
• 3× držák 32 × 150 pro čtyřhranné nože (typ D)
• 1× držák 35 × 150 pro kulaté nože (typ H)
