Hrot důlčíku unášený 652- 20ACVL rozměr 505 MK5 RÖH M

• Upínání: MK 5
• Velikost: 505
• Rozměr A [mm]: 177,5
• Rozměr B [mm]: 95
• Rozměr D [mm]: 40
• Rozměr G [mm]: 44,399
• Rozměr K [mm]: 66
• Rozměr J [mm]: 15
• Max. přesnost vystředěného chodu [mm]: 0,01
• Max. upínací síla [daN]: 1500
• Max. hmotnost obrobku [kg]: 1100
• Otáčky max. [U.min^-1]: 2500

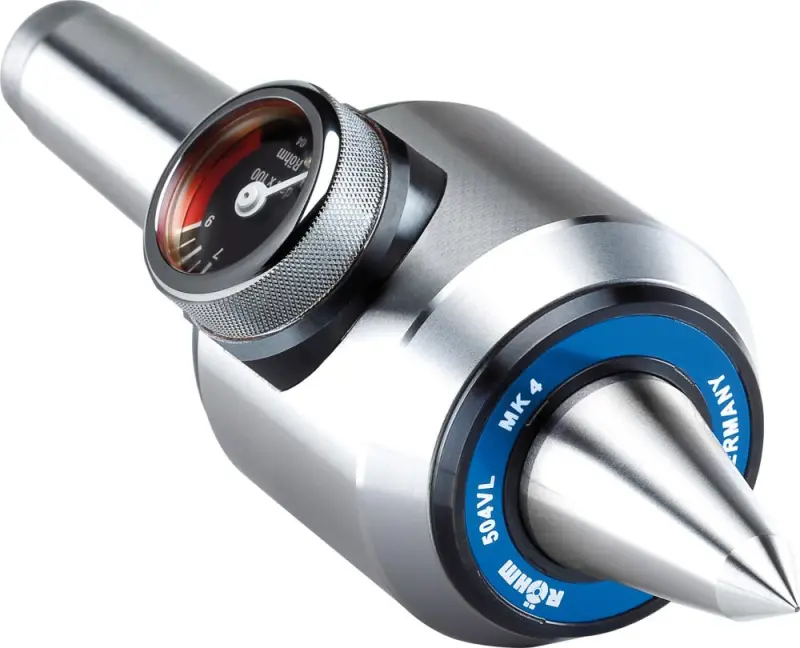

Prodloužený středicí hrot Röhm AC-VL CONTROL

• Těleso a hrot jsou zápustkově kované, kalené a broušené
• Oběžný hrot lze opakovaně přebrousit a je uložen ve stopce, s malým vychýlením 60°-VL hrotu
• Přesné válcové ložisko s lamelovým těsněním
• Upínací sílu lze odčítat přímo na manometru v daN
• Obzvláště vhodný jako protihrot k unášečům na čelní straně - stanovení a konstantní udržení upínací síly, jakož i pro upnutí dlouhých, štíhlých obrobků, aby se zabránilo jejich prohnutí
