Značicí stroj Technomark MULTI4 V3 stojanový (PRANMP0EE120)

Mikroúderový značicí stroj Technomark MULTI4 V3 stojanový

• Provedení: Standard
• Elektrické napájení [V]: 90 ÷ 240
• Výkon [W]: 250
• Pracovní teplota [°]: 0 ÷ 45
• Značicí okno [mm]: 120 x 60
• Výška značení [mm]: 0,6 ÷ 89,9
• Hrot z karbidu wolframu s ostřicím úhlem [°]: 90
• 6 programovatelných úrovní síly úderu
• 5 rychlostí značení
• Rozměry - hlava [mm]: 210 × 266 × 226
• Rozměry - jednotka Multi4 [mm]: 370 × 215 × 139
• Rozměry stojanu [mm]: 412 × 310 × 656
• Hmotnost - hlava [kg]: 5,6
• Hmotnost - jednotka Multi4 (bez/s akumulátorem) [kg]: 3,7 / 4,9
• Hmotnost - stojan [kg]: 18

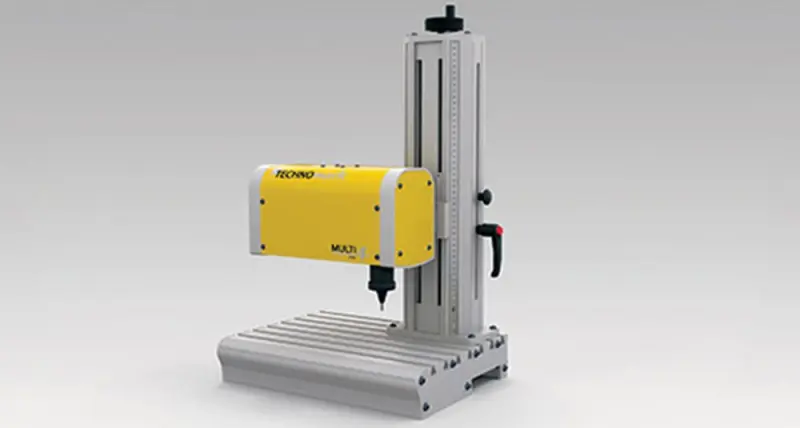

Mikroúderový značicí stroj Technomark MULTI4 V3 stojanový

Díky širokým možnostem nastavení vám Multi 4 ve STOJANOVÉ VERZI umožní při značení optimálním způsobem polohovat dílce velmi malých až středních rozměrů.
Na stroji lze realizovat kusové značení i značení velkých sérií.

Optimalizovaná provedení ZNAČÍCIHO STROJE ve více verzích:

• Mikroúderové značicí zařízení Technomark Multi4 umožňuje značit různé druhy materiálů ve vysoké kvalitě. Značit lze sklo, keramiku, plasty i ocel až do tvrdosti 63 HRC
• STOJANOVÁ Pro velmi malé, malé a středně veliké dílce
• PŘENOSNÁ Ideální pro objemné a rozměrné dílce
• KOMBINOVANÁ Přizpůsobitelná pro všechny typy dílců a všechny způsoby použití
• KOMPAKTNÍ vhodná pro integraci do automatických linek

Význačné vlastnosti inovovaného provedení Multi4 V3

• Jednodušší používání: zjednodušené uživatelské rozhraní, intuitivní navigace, nové a vylepšené funkce (přiblížit, kopírovat/vložit, testovat…)
• Lepší čitelnost: grafický display s vysokým rozlišením Větší intuitivnost: navigace pomocí ikon, rychlé proniknutí do ovládání.
• Lepší ergonomie: nový design s doplňkovou rukojetí (volitelné příslušenství)
• Praktičtější zacházení: opěrná stojka, madlo pro přenášení řídící jednotky a opěrná rukojeť na značicí hlavě (volitelné)
• Zredukovaná hmotnost: značicí hlava je přibližně o 400 g lehčí
• Větší robustnost: jsou použity součásti ze slitiny hliníku
• Vyšší výkon: rychlost značení vyšší o 20%, optimalizované přesuny mezi značenými oblastmi, práce ve 3 osách ve standardu
• Vyšší kapacita: 40MB paměti umožňuje uložit 20 000 souborů (soubor o 40 znacích na 1 řádku), komunikace přes sériový port, USB, Ethernet (volitelné) a vstupy / výstupy

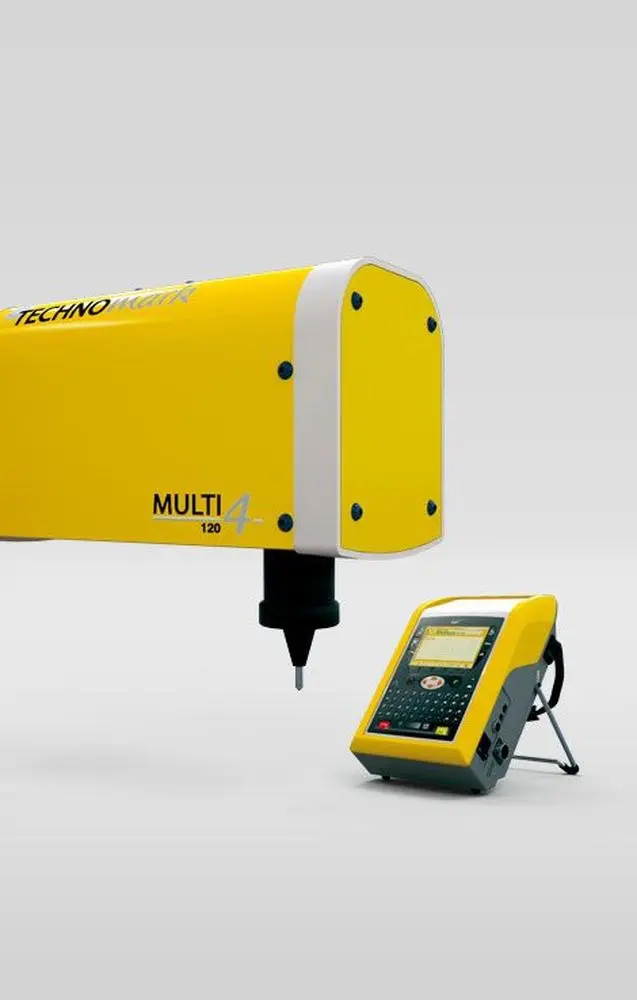

• Vícejazyčná řídicí jednotka Multi4:
  • Kompaktní rozměry (š x h x v): 370 x 215 x 139 mm – 3,7 kg / 4,9 kg (s baterií)
  • Barevný display s vysokým rozlišením (640 x 480 px)
  • Navigace pomocí ikon
  • Inteligentní správa značení
  • Připojení přes RS232, 3 vstupy / výstupy, Ethernet (volitelné)
  • 2 porty USB: Device a HOST
  • Řízení přídavné osy jako volitelná výbava (celkem 4 osy)
  • Zabudované vícejazyčné programy (21 jazyků)
  • Kapacita paměti 40 MB tj. 20000 uložených souborů (soubor o 40 znacích na 1 řádku)
  • Propracovaná ergonomie: opěrná stojka a madlo pro přenášení

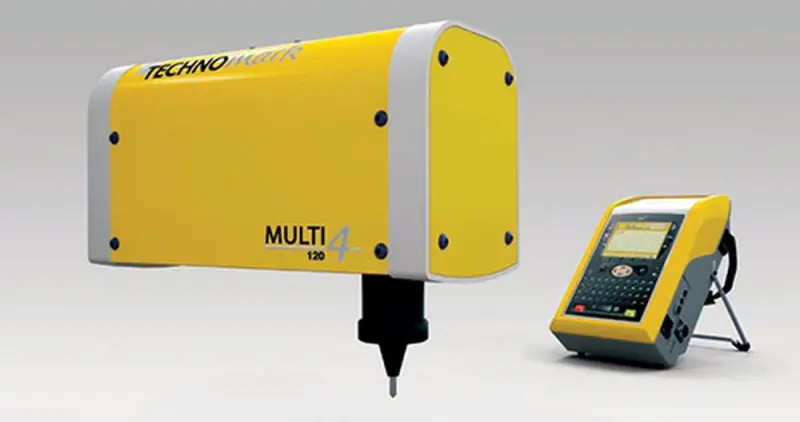

• Technické vlastnosti hlavy (MULTI 120):
  • Značicí okno: 120 x 60 mm
  • Hrot z karbidu wolframu s ostřicím úhlem 90°(k dispozici 60° a 120°)
  • Rychlé seřízení “Quick Shift”: snadná aretace sloupku pro rychlý přesun a přesné polohování výšky značicí hlavy vůči dílci.
  • Rychlá aktualizace v čase pod 2 minuty přes USB port
  • Různé režimy značení: text, proměnná, sériové číslo, datum a čas, logo, 2D kód.
  • Úhlové, kruhové, ploché značení
  • Funkce “Easy Shift”: umožňuje grafické znázornění posunu textu v okně.
  • Kompaktní rozměry (d x š x v): 370 x 215 x 139 mm - 3,7 kg (s napájecím kabelem)
• Technické vlastnosti stojanu:
  • Rychlé seřízení “Quick Shift”: s osou “Z” na šroub = snadná aretace sloupku pro rychlý přesun a přesné polohování výšky značicí hlavy vůči dílci
  • Základní rozměry (d x š x v): 412 x 310 x 656 mm - 18 kg

Součásti dodávky značicího stroje MULTI4

• Kabel 3 m
• Napájecí kabel řídící jednotky
• Stojan s funkcí Quickshift s osou „Z“ na šroub

Hlavní příslušenství a volitelné doplňky

• Držák štítků
• Držák dílců
• Automatický podavač štítků
• Ethernetový port
• Elektrická osa Z
• Prodloužený stojan (+100 mm)
• Autosens
• Prodloužený podstavec
• Standardní rotační osa
• Rotační osa pro vysoké zatížení
• Sada pro údržbu
• Softwarový balík - programové vybavení:
  • TechnoLOG (tvorba log)
  • TechnoPROD (monitoring výroby)
  • TechnoSAVE (přenos a zálohování souborů)
  • TechnoWINDOWS (ovládání pomocí PC pod Windows)
  • TechnoMATRIX (editor Datamatrix kódů)
• Pedál pro spuštění cyklu
• Krabička s tlačítky Start / Stop
