- Výkon motoru [W]: 7 500
- Motor posuvu osy x a y [W]: 750
- Motor posuvu osy z [W]: 750
- Chladicí čerpadlo [W]: 40
- Velikost pracovního stolu [mm]: 1 400 x 400
- Upínání (provedení) vřetena: ISO 50
- Otáčky vřetena, plynulá regulace [U.min-1]: 20 ÷ 1 800
- Rozsah posuvu - podélně (x) [mm]: 950
- Rozsah posuvu - příčně (y) [mm]: 410
- Rozsah posuvu - svisle (z) [mm]: 520
- Vyložení [mm]: 520
- Otočná frézovací hlava [°]: ±30
- Zdvih pinoly [mm]: 100
- Průměr pinoly [mm]: 180
- Vzdálenost vřetena a stolu [mm]: 140 ÷ 660
- Rychlost posuvu osa x [mm.min-1]: (9) 18 ÷ 627
- Rychlost posuvu osa y [mm.min-1]: (9) 18 ÷ 627
- Rychlost posuvu osa z [mm.min-1]: (9) 18 ÷ 627
- Rychloposuv [mm.min-1]: 1 670
- T-drážky velikost / rozteč / počet [mm]: 18 / 100 / 3
- Rozměry (š x h x v) [mm]: 2 160 x 2 050 x 2 500
- Hmotnost [kg]: 3 750

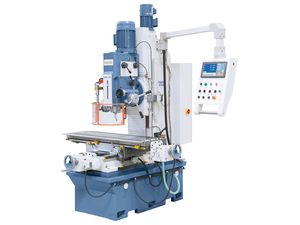

Ložová frézka Bernardo BFM 200 - digitální odměřování a pneum. upínání
BER021313XL
02-1313XL
Nadlimitní doprava
Ložová frézka Bernardo BFM 200 - digitální odměřování a pneum. upínání
napájecí napětí 400 V, výkon motoru vřetena 7,5 kW, otáčky (plynule) 20 ÷ 1800 U.min-1, kužel vřetena ISO 50, vyložení 520 mm, zdvih vřetena 100 mm, naklápění hlavy vřetena ±30°, stůl 1400 x 400 mm, rozměry 2160 x 2050 x 2500 mm
900 385,20 Kč
744 120,00 Kč
bez DPH
Vhodné příslušenství
BER421087
Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm
1 ks skladem
6 952,66 Kč
Koupit
BER261012
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Sada kleštin pro upínání ISO 50. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
1 ks skladem
11 734,58 Kč
Koupit
BER282091
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Dostupnost na dotaz
33 347,60 Kč
Koupit
BER282121

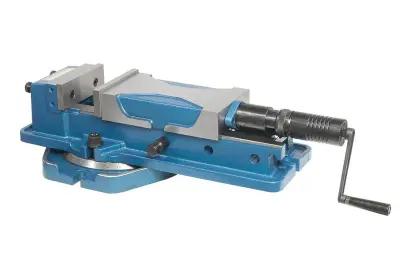

Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160
Vysokovýkonný hydraulický strojní svěrák PHV 160
Otočný strojní svěrák určený pro práce vyžadující vysoké upínací síly
a zároveň velký rozsah upínání. Díky mechanicko-hydraulickému posilovači je
ovládání svěráku snazší a efektivnější než při použití standardních
strojních svěráků
Může být použit na moderních CNC strojích a obráběcích centrech
Mechanicko-hydraulický upínací systém hydraulického posilovače
ovládaný ruční klikou umožňuje lehké a snadné ovládání svěráku
Kalené a broušené vodící plochy
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí
pohyblivé čelisti a vyklápění obrobku
Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů
Volitelné mechanické upínání nebo mechanicko/hydraulické
upnutí posuvem přestavovacího pouzdra
Konstantní upínací síla v celém rozsahu upínání
Dlouhé ploché vedení pohyblivých čelistí
Rychle výměnitelná a cenově dostupná hydraulická jednotka
Různé čelisti k dispozici
Kompletní dodávka s otočným talířem se stupnicí 360°
Do 10 dnů
51 594,40 Kč
Koupit
BER281021
Strojní svěrák MS 200
Strojní svěrák MS 200Šířka čelistí : 200 mm
1 ks skladem
7 707,70 Kč
Koupit
BER271003
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobeno ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
2 ks skladem
21 644,48 Kč
Koupit
BER271044
Otočný a sklopný dělící stůl Bernardo TSK 320
Otočný a sklopný dělicí stůl Bernardo TSK 320
Manuální, naklápěcí otočný stůl Bernardo v kompaktním provedení s vysokou
tuhostí, pro nasazení ve výrobě nebo při kontrolních a měřicích operacích.
Sklápěcí a otočný stůl s měřicími bubny pro osu otáčení i osu sklápění
Upínací deska stolu průměr 320 mm se šesti "T" upínacími drážkami
1 ks skladem
52 852,80 Kč
Koupit
BER271046
Univerzální dělící hlava BS-1
Univerzální dělící hlava BS-1Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380
Do 10 dnů
21 141,12 Kč
Koupit
BER281003
Sada upínek Bernardo SPW 16 (58 ks)
10 ks skladem
3 869,58 Kč
Koupit
BER532011

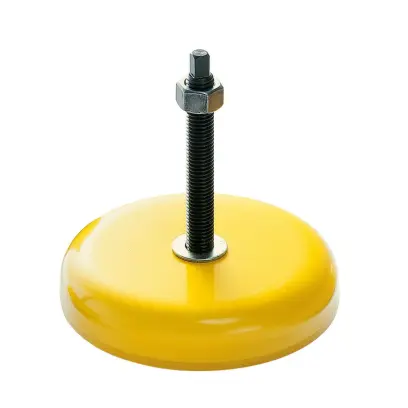

Nivelační kyvný prvek Bernardo NE 120
Dostupnost na dotaz
1 541,54 Kč
Koupit
BER532012

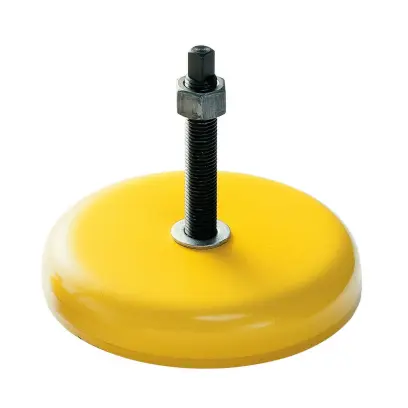

Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
31 ks skladem
1 761,76 Kč
Koupit
BER421087
Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm
1 ks skladem
6 952,66 Kč
Koupit
BER261012
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Kleštinový upínač se sadou kleštin, ISO 50 - 15 kusů
Sada kleštin pro upínání ISO 50. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
1 ks skladem
11 734,58 Kč
Koupit
BER282091
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 200 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Mechanicko-hydraulický upínací systém ovládaný ruční klikou
Booster-systém, menší potřebná síla, vysoký tlak při upínání
Vysoká a bezpečná upínací síla při malé fyzické námaze
Vhodné pro upínání dlouhých velkých obrobků
Velký upínací rozsah díky aretačním šroubům s různými odstupy otvorů
Robustní nízká konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
Odnímatelná otočná základna - stůl se stupnicí
Dostupnost na dotaz
33 347,60 Kč
Koupit
BER282121
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160
Vysokovýkonný hydraulický strojní svěrák PHV 160
Otočný strojní svěrák určený pro práce vyžadující vysoké upínací síly
a zároveň velký rozsah upínání. Díky mechanicko-hydraulickému posilovači je
ovládání svěráku snazší a efektivnější než při použití standardních
strojních svěráků
Může být použit na moderních CNC strojích a obráběcích centrech
Mechanicko-hydraulický upínací systém hydraulického posilovače
ovládaný ruční klikou umožňuje lehké a snadné ovládání svěráku
Kalené a broušené vodící plochy
Integrovaný speciální stahovací mechanizmus zabraňuje zvednutí
pohyblivé čelisti a vyklápění obrobku
Rychlé nastavení rozevření čelistí pomocí vymezovacích čepů
Volitelné mechanické upínání nebo mechanicko/hydraulické
upnutí posuvem přestavovacího pouzdra
Konstantní upínací síla v celém rozsahu upínání
Dlouhé ploché vedení pohyblivých čelistí
Rychle výměnitelná a cenově dostupná hydraulická jednotka
Různé čelisti k dispozici
Kompletní dodávka s otočným talířem se stupnicí 360°
Do 10 dnů
51 594,40 Kč
Koupit
BER281021
Strojní svěrák MS 200
Strojní svěrák MS 200Šířka čelistí : 200 mm
1 ks skladem
7 707,70 Kč
Koupit
BER271003
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 12
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobeno ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
2 ks skladem
21 644,48 Kč
Koupit
BER271044
Otočný a sklopný dělící stůl Bernardo TSK 320
Otočný a sklopný dělicí stůl Bernardo TSK 320
Manuální, naklápěcí otočný stůl Bernardo v kompaktním provedení s vysokou
tuhostí, pro nasazení ve výrobě nebo při kontrolních a měřicích operacích.
Sklápěcí a otočný stůl s měřicími bubny pro osu otáčení i osu sklápění
Upínací deska stolu průměr 320 mm se šesti "T" upínacími drážkami
1 ks skladem
52 852,80 Kč
Koupit
BER271046
Univerzální dělící hlava BS-1
Univerzální dělící hlava BS-1Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380
Do 10 dnů
21 141,12 Kč
Koupit
BER281003
Sada upínek Bernardo SPW 16 (58 ks)
10 ks skladem
3 869,58 Kč
Koupit
BER532011
Nivelační kyvný prvek Bernardo NE 120
Dostupnost na dotaz
1 541,54 Kč
Koupit
BER532012
Nivelační kyvný prvek Bernardo NE 160
Nivelační kyvný prvek Bernardo NE 160Nivelační kyvný prvek slouží k ustavení stroje i na nerovném povrchu a to bez nutnosti kotvení. Prvek eliminuje vibrace stroje a je výškově nastavitelný.
31 ks skladem
1 761,76 Kč
Koupit

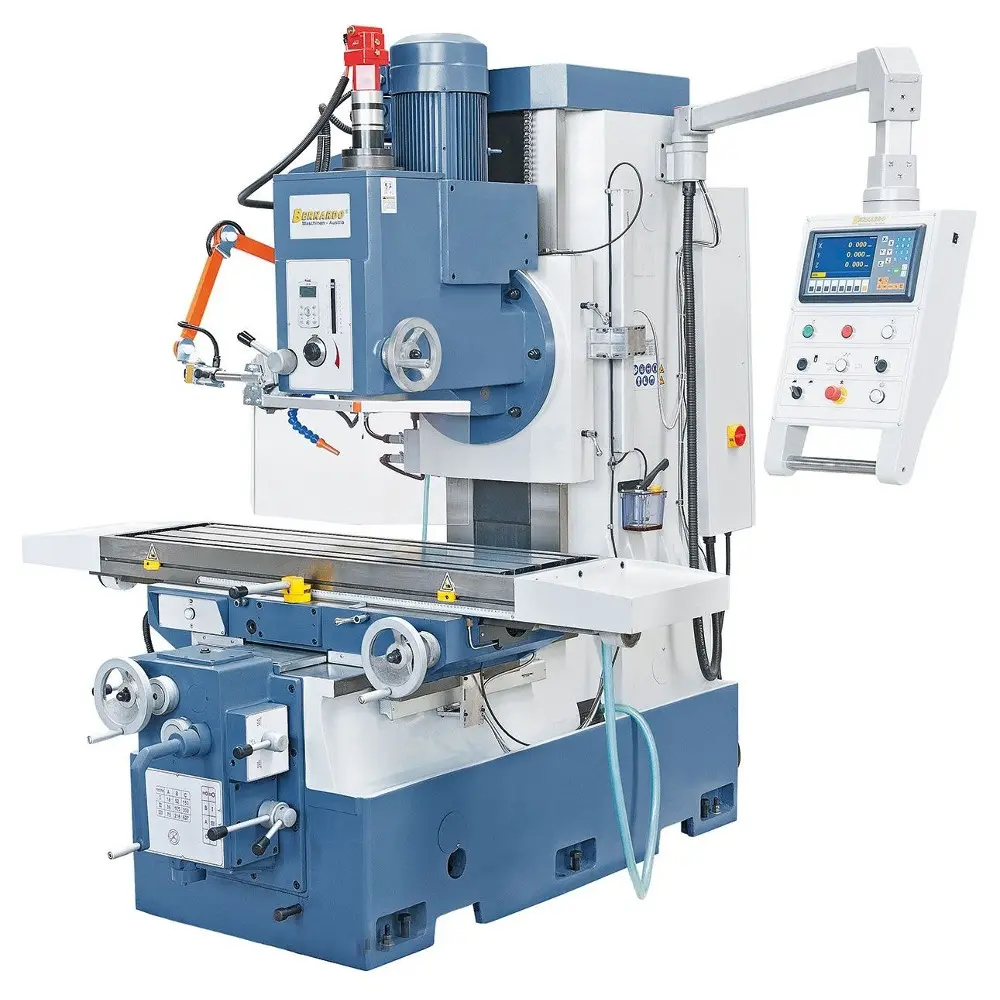

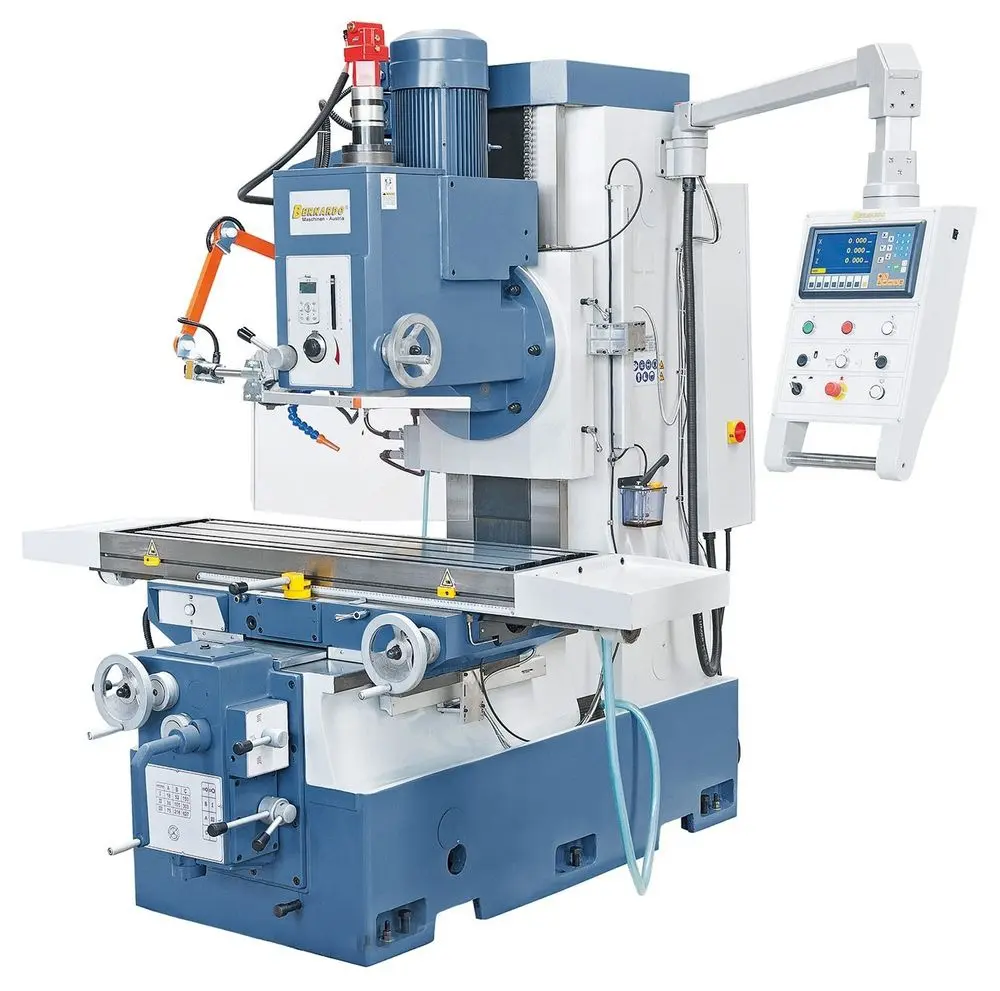

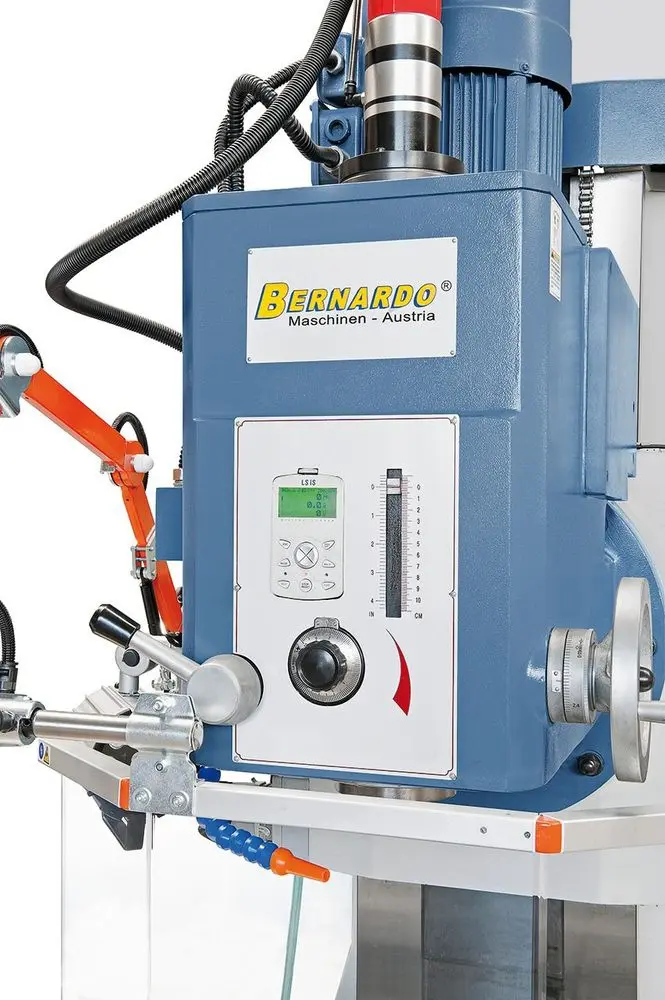

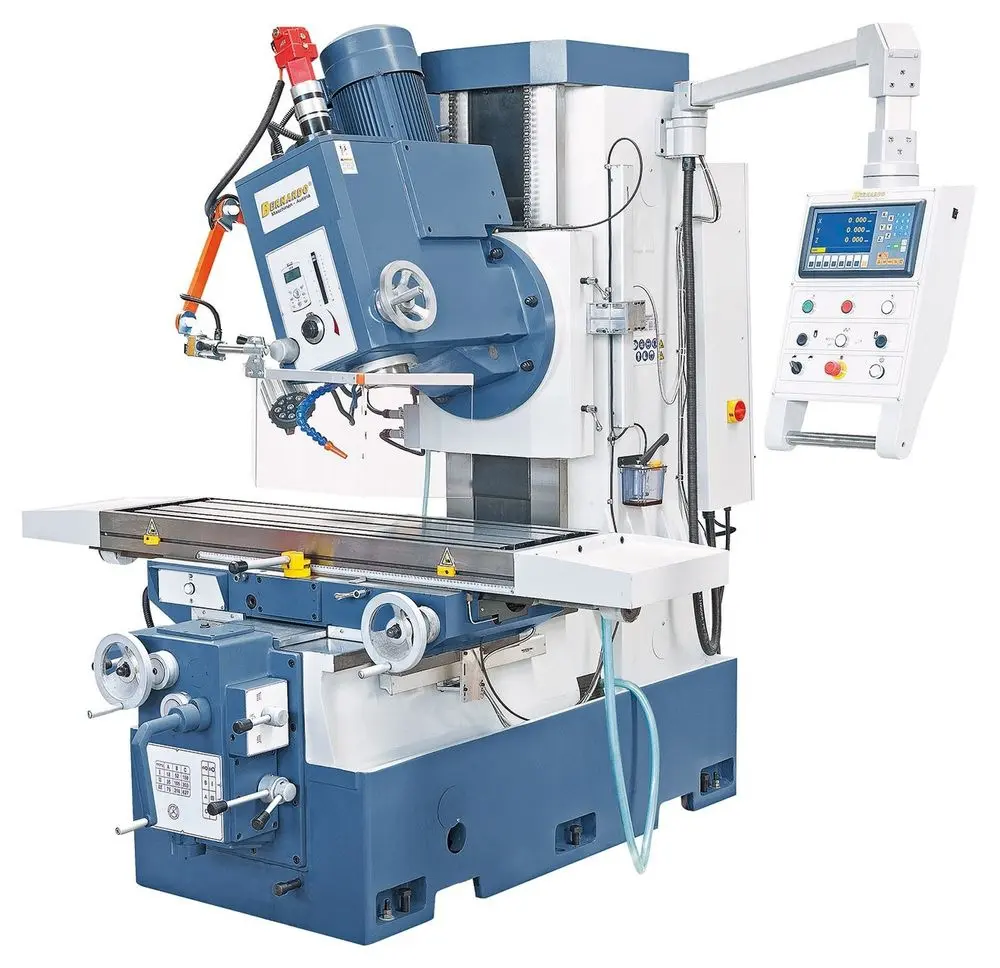

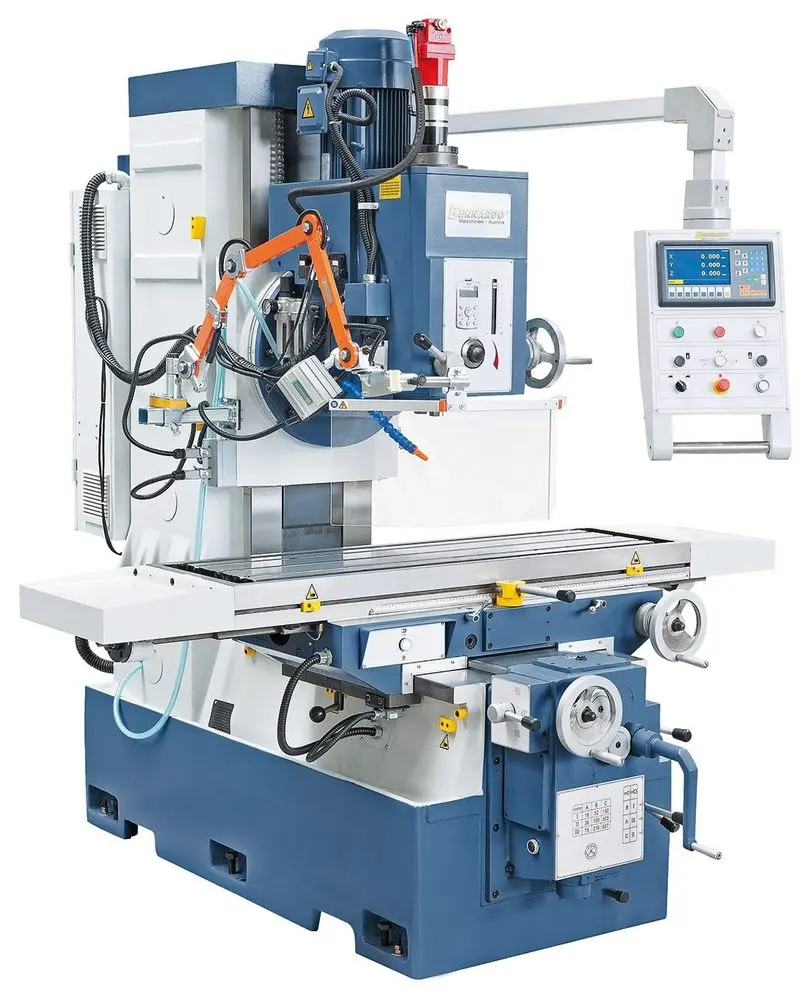

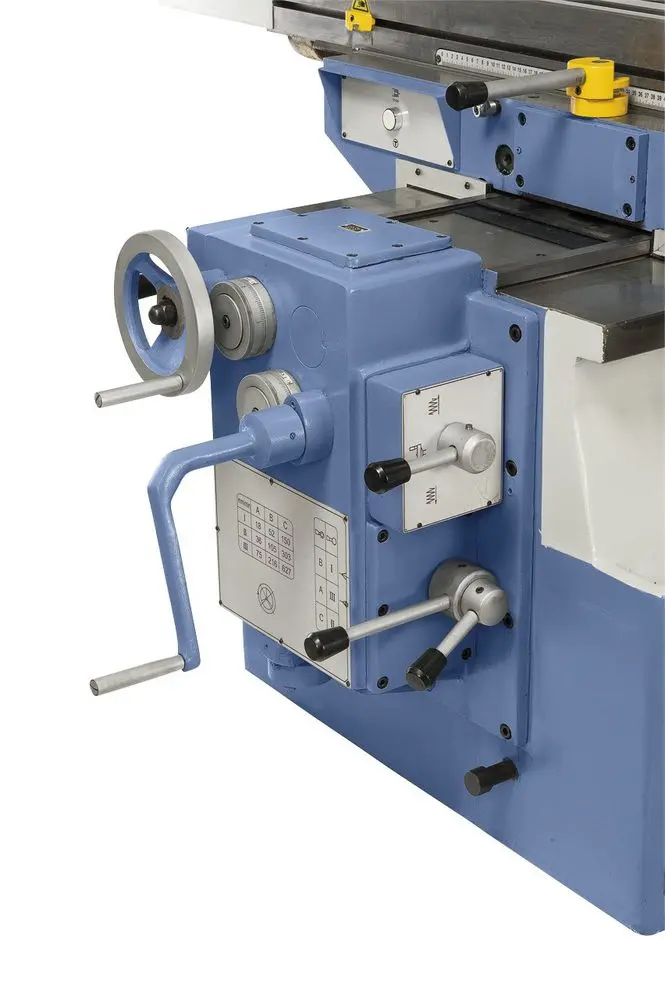

Ložová frézka Bernardo BFM 200 - digitální odměřování a pneum. upínání
Ložová frézka Bernardo BFM 200 s digitálním odměřováním a pneumatickým upínáním
Konvenční ložová frézka BFM 200 s masivní a těžkou konstrukcí
z litiny, která je optimální pro těžké obrábění velkých obrobků.
Tento model nabízí jako součást dodávky pneumatické upínání nástrojů
(DIN 2080) pro zvýšení komfortu prováděných prací.
Konvenční ložová frézka Bernardo BFM 200 s digitálním měřičem polohy - Specifikace
- Vydrží velmi vysoké zatížení křížového stolu díky masivní konstrukci z litiny

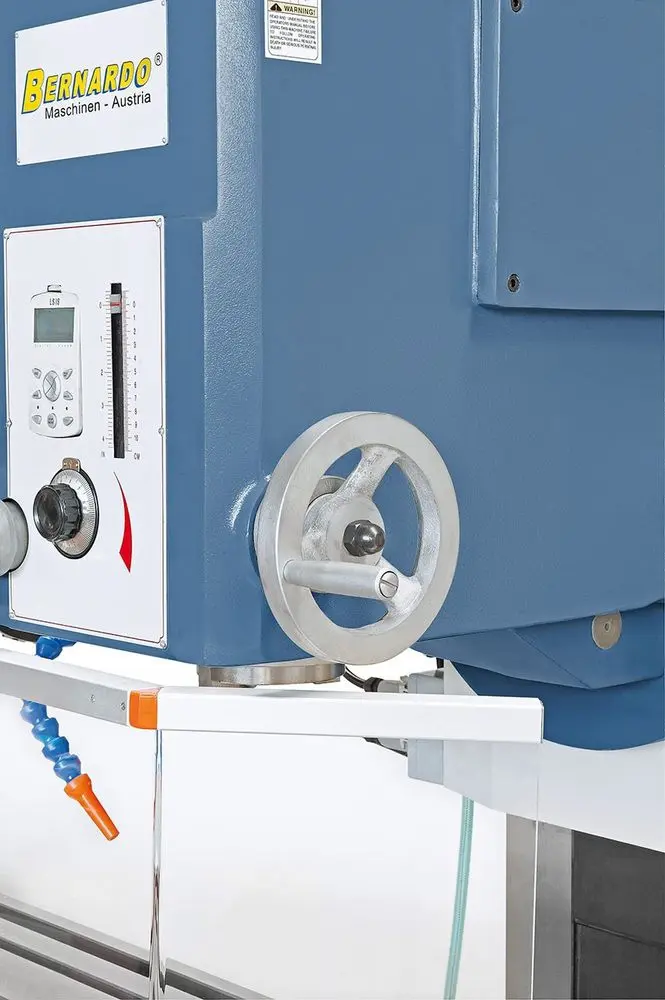

- Plynulá regulace otáček vřetene
- Dimenzované ploché vedení garantuje stabilitu při vysokém frézovacím zatížení
- Indukčně kalené a broušené vodící lišty

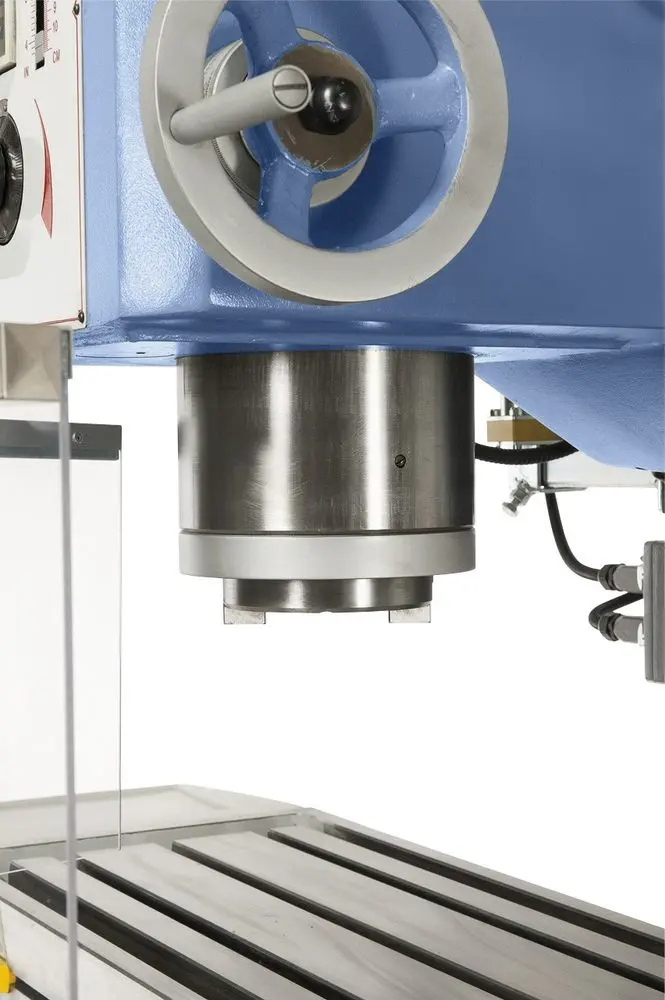

- Velká pinola s výsuvem 100 mm je ovladaná ručním kolečkem
- Rozsáhle žebrovaná základna v robustním skříňovém provedení

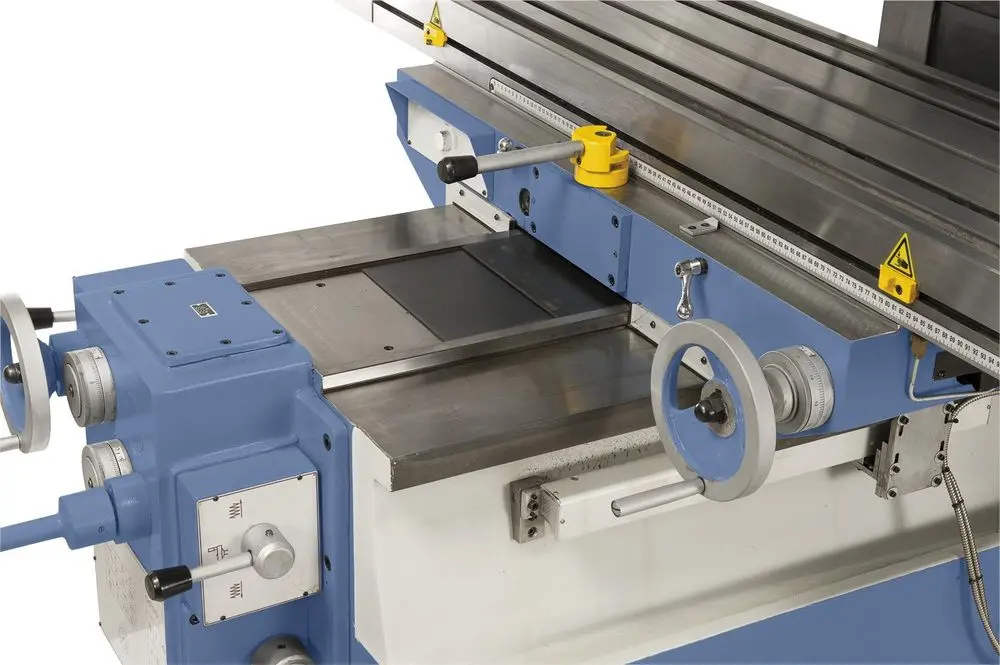

- Přesně broušená upínací plocha pracovního stolu stabilně vedená na širokém sedle
- Sloup a stojan v masivním skříňovém provedení
- Velký rozsah otáček vřetena (18 - 1800 U.min-1) s velkým krouticím momentem a brzdou vřetene

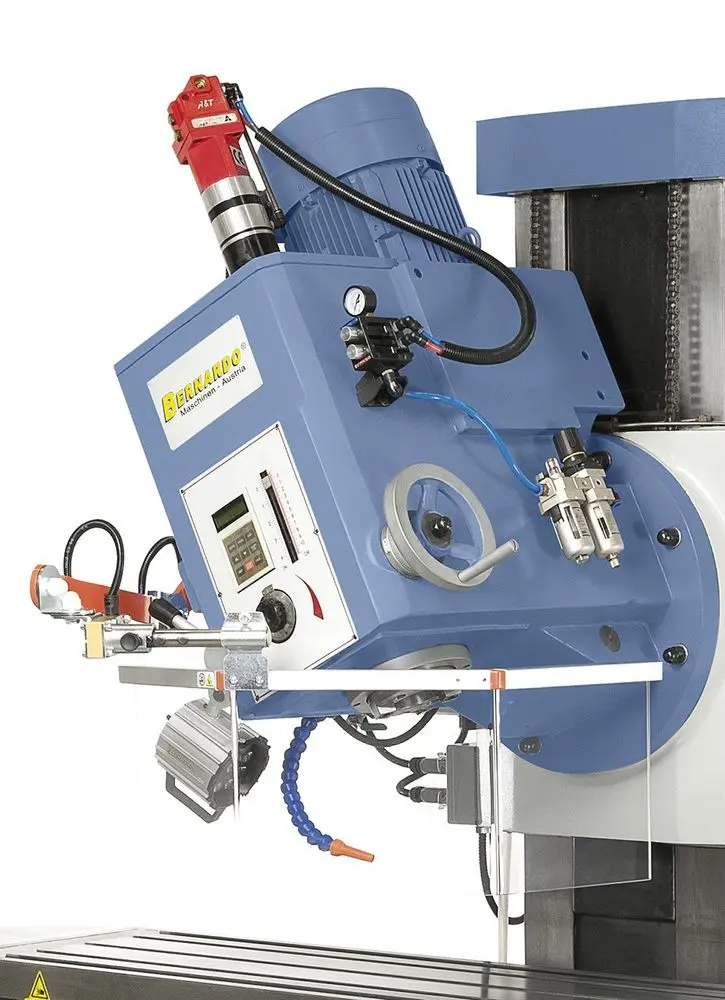

- Pneumatické upínání nástrojů (DIN 2080)
Součásti dodávky frézky Bernardo

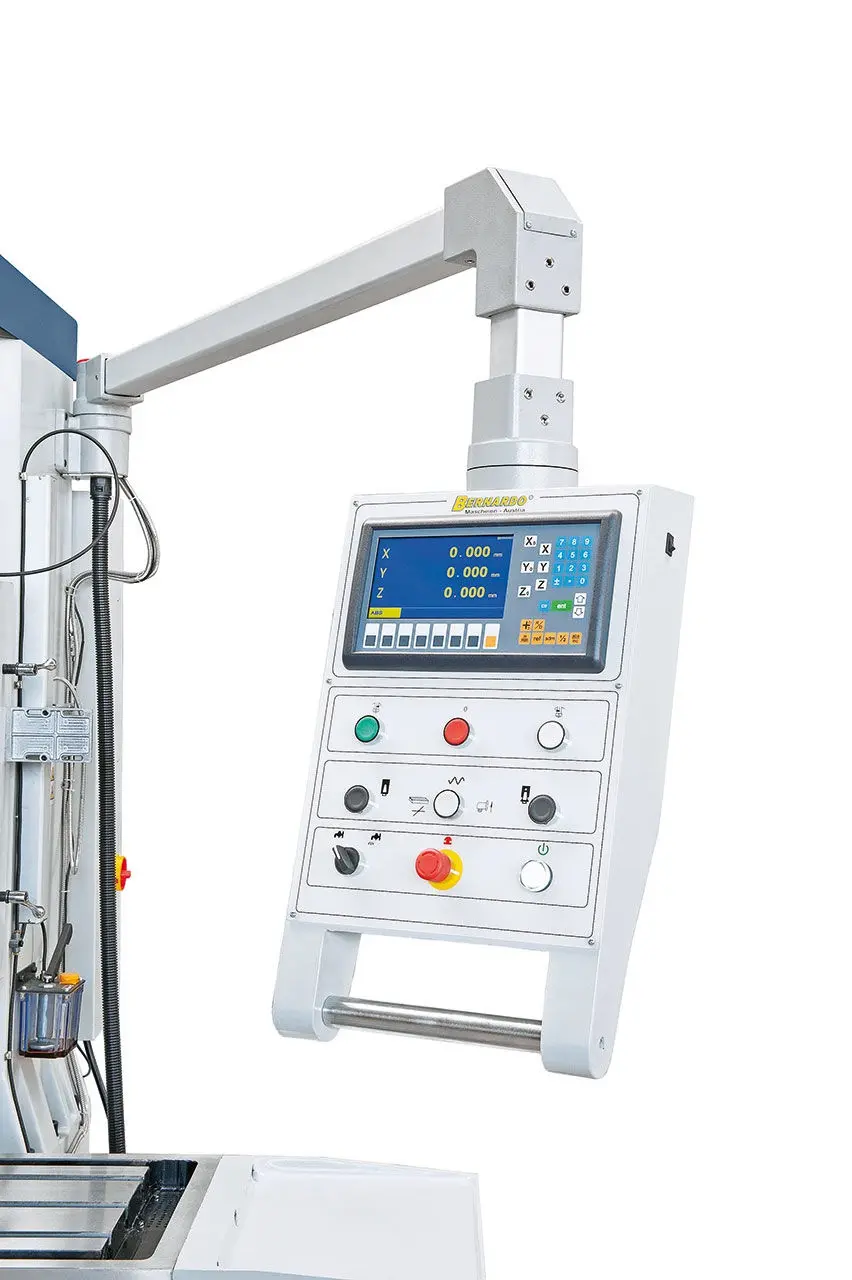

- Digitální odměřování polohy ve třech osách
- Pneumatické upínání nástrojů
- Upínací šroub M 10 / M 12 / M 16 / M 24 ve vřeteni
- LED pracovní osvětlení
- Chladicí zařízení
- Kombinovaný frézovací trn ISO 50/40 mm
- Adaptér ISO 50/MK 4
- Centrální mazání
- Teleskopický kryt na ose Z
- Plynulá regulace otáček
- Kotevní šrouby
- Univerzální ochranné kryty
- Obslužné a servisní nářadí
Technické parametry
