- Příkon [W]: 1 500
- Napájecí napětí [V]: 400
- Max. průměr vrtáku (ocel) [mm]: 32
- Max. průměr vrtáku (litina) [mm]: 40
- Max. průměr nožové hlavy [mm]: 80
- Vyložení [mm]: 220
- Počet otáček vřetena (plynule) [U.min-1]: 75 ÷ 480 / 425 ÷ 2 750
- Upínání vřetena: ISO 30
- Zdvih pinoly [mm]: 125
- Posuv pinoly [mm.ot-1]: (3) 0,10 / 0,18 / 0,26
- Velikost stolu [mm]: 800 x 240
- Velikost T-drážky [mm]: 14
- Vzdálenost vřeteno / stůl [mm]: 95 ÷ 485
- Dráhy pojezdů (x/y) [mm]: 420 / 200
- Výkyvná fréz. hlava [°]: ±60
- Výškový posun frézovací hlavy [mm]: 390
- Motor zdvihu frézovací hlavy [W]: 90
- Rozměry (š x h x v) [mm]: 1 270 x 960 x 2 120
- Hmotnost ca. [kg]: 455
Vrtačko-frézka Bernardo FM 55 HTC Vario. Odměřování 3os
napájecí napětí 400 V, příkon motoru 1,5 kW, otáčky (2 st. - plynule) 75 ÷ 2750 U.min-1, kužel vřetena ISO 30, čelní fréza 80 mm, zdvih pinoly 125 mm, vyložení 220 mm, naklopení hlavy ±60°, vzdálenost vřeteno/stůl max. 485 mm, pneumatické upínání nástrojů, rozměry 1270 × 960 × 2120 mm
208 265,20 Kč
172 120,00 Kč
bez DPH
Vhodné příslušenství
BER421016
![Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks](https://images.boukal.cz/f/300x225/product/3/f/3ffd19b3-981b-4449-97f4-fe9ad63dae25/20090.jpg)
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
11 ks skladem
4 907,76 Kč
BER421020
![Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm](https://images.boukal.cz/f/300x225/product/4/1/415105f8-9fda-464f-9b99-3e50df42311f/6266.jpg)
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
18 ks skladem
3 366,22 Kč
BER421022
![Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná](https://images.boukal.cz/f/300x225/product/e/0/e03e04cf-4735-4b9c-a6cf-b8fe89c09216/20236.jpg)
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
2 ks skladem
2 705,56 Kč
BER421085
![Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm](https://images.boukal.cz/f/300x225/product/f/2/f2bfe790-1602-4fa6-a40a-df65a0d5b6ce/42-1086-1-new.jpg)
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
1 ks skladem
5 662,80 Kč
BER411051
![Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)](https://images.boukal.cz/f/300x225/product/4/a/4a1d2922-4747-4614-91af-df6f075f183c/37976.jpg)
Doporučujeme
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
2 ks skladem
3 869,58 Kč
BER261010
![Kleštinový upínač Bernardo ISO 30 se sadou kleštin 3 - 25 mm, 15 kusů](https://images.boukal.cz/f/300x225/product/3/d/3d90504e-e18e-4d71-8d56-0c27ae7bc75f/12861.jpg)
Kleštinový upínač Bernardo ISO 30 se sadou kleštin 3 - 25 mm, 15 kusů
Do 10 dnů
10 633,48 Kč
BER282033
![Dvouosý otočný svěrák Bernardo PTS 100](https://images.boukal.cz/f/300x225/product/b/e/be5699d4-1486-4359-86b8-42bceb24e6ac/19884.jpg)
Dvouosý otočný svěrák Bernardo PTS 100
8 ks skladem
8 022,30 Kč
BER282081
![Otočný strojní svěrák Bernardo KV 125](https://images.boukal.cz/f/300x225/product/a/0/a089b0eb-e5c0-496c-ad32-5c9044da9aba/21139.jpg)
Otočný strojní svěrák Bernardo KV 125
4 ks skladem
6 638,06 Kč
BER282086
![Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem](https://images.boukal.cz/f/300x225/product/b/e/be461b3d-0c14-412d-b9b9-13c9ad9ae93f/20570.jpg)
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
5 ks skladem
12 898,60 Kč
BER261066
![Redukce ISO 30 / MK 3](https://images.boukal.cz/f/300x225/product/9/1/91d5398a-964e-43cc-9d3c-729e551940f7/20483.jpg)
Redukce ISO 30 / MK 3
Do 10 dnů
1 698,84 Kč
BER271000
![Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6](https://images.boukal.cz/f/300x225/product/7/7/77a8cd09-f09e-4f63-9d6d-e866a574fa06/5446.jpg)
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
2 ks skladem
10 696,40 Kč
BER271033
![Horizontálně-vertikální otočný stůl Bernardo RT 5](https://images.boukal.cz/f/300x225/product/e/0/e0147c28-79ba-441b-9a1f-a61c0dbb2775/5455.jpg)
Horizontálně-vertikální otočný stůl Bernardo RT 5
4 ks skladem
6 008,86 Kč
BER271045
![Univerzální dělící hlava BS-0](https://images.boukal.cz/f/300x225/product/5/f/5f012f7d-d655-4044-b77d-17b7018e1b6d/5458.jpg)
Univerzální dělící hlava BS-0
1 ks skladem
15 446,86 Kč
BER251010
![Trn pro vyvrtávací hlavu s ISO 30](https://images.boukal.cz/f/300x225/product/7/8/783870bf-8c8a-496d-a93c-7537c8f13ef2/12831.jpg)
Trn pro vyvrtávací hlavu s ISO 30
Do 10 dnů
1 698,84 Kč
BER251020
![Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm](https://images.boukal.cz/f/300x225/product/e/e/ee021117-9d20-4b51-b6af-837eea6fa4cd/12834.jpg)
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
4 ks skladem
9 469,46 Kč
BER281001
![Sada upínek Bernardo SPW 12 (58 ks)](https://images.boukal.cz/f/300x225/product/e/a/ea278ca9-b70c-4a57-8c90-c5eac54849e5/20011.jpg)
Sada upínek Bernardo SPW 12 (58 ks)
13 ks skladem
3 208,92 Kč
BER351000
![Šablony na měření úhlů, sada 10-dílná](https://images.boukal.cz/f/300x225/product/0/0/00b3fa21-f9a5-4f86-a0a8-46cec3bd67d5/20871.jpg)
Šablony na měření úhlů, sada 10-dílná
2 ks skladem
1 730,30 Kč
BER351016
![Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm](https://images.boukal.cz/f/300x225/product/c/a/ca324e55-c8c8-4670-8e19-926938a61be3/20936.jpg)
Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm
2 ks skladem
2 737,02 Kč
BER351020
![Přesné podkládací desky - sada 28 ks](https://images.boukal.cz/f/300x225/product/3/4/34dcd6d4-c297-4678-b320-d8688ec9f180/19861.jpg)
Přesné podkládací desky - sada 28 ks
8 ks skladem
6 732,44 Kč
BER351025
![Vlnovité paralelní podložky Bernardo, sada - 18 dílů](https://images.boukal.cz/f/300x225/product/7/d/7d3ab924-815a-4e4f-ae40-651d3705c0b0/20937.jpg)
Vlnovité paralelní podložky Bernardo, sada - 18 dílů
1 ks skladem
2 642,64 Kč
BER321061
![Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158](https://images.boukal.cz/f/300x225/product/2/b/2bb584e8-325a-4db9-a6f0-8bee915a943e/20605.jpg)
Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
2 ks skladem
2 988,70 Kč
BER321070
![Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)](https://images.boukal.cz/f/300x225/product/5/4/5412b457-9574-4c9c-a8cc-692a2f6dddf9/20607.jpg)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
2 ks skladem
4 058,34 Kč
BER541206
![Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr](https://images.boukal.cz/f/300x225/product/e/e/ee7c28fc-6d5e-4e64-ba26-dc1e477c2f4d/54-1206-1.jpg)
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
BER421016
![Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks](https://images.boukal.cz/f/300x225/product/3/f/3ffd19b3-981b-4449-97f4-fe9ad63dae25/20090.jpg)
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
11 ks skladem
4 907,76 Kč
BER421020
![Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm](https://images.boukal.cz/f/300x225/product/4/1/415105f8-9fda-464f-9b99-3e50df42311f/6266.jpg)
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
18 ks skladem
3 366,22 Kč
BER421022
![Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná](https://images.boukal.cz/f/300x225/product/e/0/e03e04cf-4735-4b9c-a6cf-b8fe89c09216/20236.jpg)
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
2 ks skladem
2 705,56 Kč
BER421085
![Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm](https://images.boukal.cz/f/300x225/product/f/2/f2bfe790-1602-4fa6-a40a-df65a0d5b6ce/42-1086-1-new.jpg)
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
1 ks skladem
5 662,80 Kč
BER411051
![Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)](https://images.boukal.cz/f/300x225/product/4/a/4a1d2922-4747-4614-91af-df6f075f183c/37976.jpg)
Doporučujeme
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
2 ks skladem
3 869,58 Kč
BER261010
![Kleštinový upínač Bernardo ISO 30 se sadou kleštin 3 - 25 mm, 15 kusů](https://images.boukal.cz/f/300x225/product/3/d/3d90504e-e18e-4d71-8d56-0c27ae7bc75f/12861.jpg)
Kleštinový upínač Bernardo ISO 30 se sadou kleštin 3 - 25 mm, 15 kusů
Do 10 dnů
10 633,48 Kč
BER282033
![Dvouosý otočný svěrák Bernardo PTS 100](https://images.boukal.cz/f/300x225/product/b/e/be5699d4-1486-4359-86b8-42bceb24e6ac/19884.jpg)
Dvouosý otočný svěrák Bernardo PTS 100
8 ks skladem
8 022,30 Kč
BER282081
![Otočný strojní svěrák Bernardo KV 125](https://images.boukal.cz/f/300x225/product/a/0/a089b0eb-e5c0-496c-ad32-5c9044da9aba/21139.jpg)
Otočný strojní svěrák Bernardo KV 125
4 ks skladem
6 638,06 Kč
BER282086
![Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem](https://images.boukal.cz/f/300x225/product/b/e/be461b3d-0c14-412d-b9b9-13c9ad9ae93f/20570.jpg)
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
5 ks skladem
12 898,60 Kč
BER261066
![Redukce ISO 30 / MK 3](https://images.boukal.cz/f/300x225/product/9/1/91d5398a-964e-43cc-9d3c-729e551940f7/20483.jpg)
Redukce ISO 30 / MK 3
Do 10 dnů
1 698,84 Kč
BER271000
![Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6](https://images.boukal.cz/f/300x225/product/7/7/77a8cd09-f09e-4f63-9d6d-e866a574fa06/5446.jpg)
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
2 ks skladem
10 696,40 Kč
BER271033
![Horizontálně-vertikální otočný stůl Bernardo RT 5](https://images.boukal.cz/f/300x225/product/e/0/e0147c28-79ba-441b-9a1f-a61c0dbb2775/5455.jpg)
Horizontálně-vertikální otočný stůl Bernardo RT 5
4 ks skladem
6 008,86 Kč
BER271045
![Univerzální dělící hlava BS-0](https://images.boukal.cz/f/300x225/product/5/f/5f012f7d-d655-4044-b77d-17b7018e1b6d/5458.jpg)
Univerzální dělící hlava BS-0
1 ks skladem
15 446,86 Kč
BER251010
![Trn pro vyvrtávací hlavu s ISO 30](https://images.boukal.cz/f/300x225/product/7/8/783870bf-8c8a-496d-a93c-7537c8f13ef2/12831.jpg)
Trn pro vyvrtávací hlavu s ISO 30
Do 10 dnů
1 698,84 Kč
BER251020
![Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm](https://images.boukal.cz/f/300x225/product/e/e/ee021117-9d20-4b51-b6af-837eea6fa4cd/12834.jpg)
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
4 ks skladem
9 469,46 Kč
BER281001
![Sada upínek Bernardo SPW 12 (58 ks)](https://images.boukal.cz/f/300x225/product/e/a/ea278ca9-b70c-4a57-8c90-c5eac54849e5/20011.jpg)
Sada upínek Bernardo SPW 12 (58 ks)
13 ks skladem
3 208,92 Kč
BER351000
![Šablony na měření úhlů, sada 10-dílná](https://images.boukal.cz/f/300x225/product/0/0/00b3fa21-f9a5-4f86-a0a8-46cec3bd67d5/20871.jpg)
Šablony na měření úhlů, sada 10-dílná
2 ks skladem
1 730,30 Kč
BER351016
![Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm](https://images.boukal.cz/f/300x225/product/c/a/ca324e55-c8c8-4670-8e19-926938a61be3/20936.jpg)
Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm
2 ks skladem
2 737,02 Kč
BER351020
![Přesné podkládací desky - sada 28 ks](https://images.boukal.cz/f/300x225/product/3/4/34dcd6d4-c297-4678-b320-d8688ec9f180/19861.jpg)
Přesné podkládací desky - sada 28 ks
8 ks skladem
6 732,44 Kč
BER351025
![Vlnovité paralelní podložky Bernardo, sada - 18 dílů](https://images.boukal.cz/f/300x225/product/7/d/7d3ab924-815a-4e4f-ae40-651d3705c0b0/20937.jpg)
Vlnovité paralelní podložky Bernardo, sada - 18 dílů
1 ks skladem
2 642,64 Kč
BER321061
![Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158](https://images.boukal.cz/f/300x225/product/2/b/2bb584e8-325a-4db9-a6f0-8bee915a943e/20605.jpg)
Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
2 ks skladem
2 988,70 Kč
BER321070
![Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)](https://images.boukal.cz/f/300x225/product/5/4/5412b457-9574-4c9c-a8cc-692a2f6dddf9/20607.jpg)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
2 ks skladem
4 058,34 Kč
BER541206
![Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr](https://images.boukal.cz/f/300x225/product/e/e/ee7c28fc-6d5e-4e64-ba26-dc1e477c2f4d/54-1206-1.jpg)
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
Vrtačko-frézka Bernardo FM 55 HTC Vario. Odměřování 3os
Vrtačko-frézka Bernardo FM 55 HTC Vario s digitálním odměřováním 3 os
Vrtačko-frézka FM 55 HTC Vario s pneumatickým upínáním nástrojů a kuželem ISO 30 přesvědčí svou stabilní konstrukcí a jednoduchým ovládáním.
Již základní výbava obsahuje všechno důležité příslušenství (plynulá regulace otáček, tříosé digitální odměřování, strojní posuv křížového stolu, motorické výškové nastavení frézovací hlavy, centrální mazání, chladicí zařízení, LED pracovní osvětlení, litinový podstavec s chladicím žlábkem, bezpečnostní zařízení podle normy CE, …), díky tomu je stroj univerzálně použitelný.
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
- Sériově dodávaná frézka s digitálním odměřováním, automatickým posuvem pinoly a závitovacím zařízením
- Variabilní nastavení otáček pomocí frekvenčního měniče s optimálním průběhem točivého momentu
- Výškové nastavení frézovací hlavy pomocí motoru
- Frézka je vybavena digitálním zobrazením pohybu pinoly
- Oboustranně naklápěcí frézovací hlava ±60° pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.
- Rychlé přestavení stolu v ose X automatickým rychloposuvem
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Digitální odměřování ve všech 3 osách již v základní výbavě frézky
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
- Výškové nastavení frézovací hlavy pomocí motoru
- Rybinovité vedení pro osu X, Y a Z, nastavitelné pomocí klínových lišt
- Velká stabilita frézovací hlavy díky rybinovému vedení
- Centrální mazání všech vodicích drah
- Vysoká bezpečnost je zajištěna výškově stavitelným krytem sklíčidla s mikrospínačem
- Výkonné chladící zařízení zabudované ve stojanu
- Potřebná bezpečnostní zařízení podle normy CE
Součásti dodávky vrtačko-frézky Bernardo
- Automatický - strojní posuv pinoly
- Zdvihací motor frézovací hlavy
- Digitální odměřování i200 s LCD displejem pro 3 osy
- Strojní posuv v ose X - Bernardo AL 450 D
- Frekvenční měnič Delta VFD-E
- Upínací šroub M 16 ve vřeteni
- Rychloupínací sklíčidlo 3 - 16 mm / B 16
- Upínací trn ISo 30 / B 16
- Redukční pouzdro ISO 30/MK 2
- Kombinovaný upínací trn ISO 30 / 27 mm
- Výškově stavitelný ochranný kryt
- Závitovací zařízení
- LED pracovní osvětlení
- Digitální zobrazení zdvihu pinoly
- Lamelový ochranný kryt
- Nastavitelná stupnice
- Centrální mazání
- Chladicí zařízení
- Litinový podstavec s žlábkem pro chladicí kapalinu
- Servisní nářadí
Technické parametry
BER021097
![Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os](https://images.boukal.cz/f/300x225/product/8/f/8ffee74c-1bbd-4b5e-b496-87b8f44d3f27/02-1097-12.jpg)
Doporučujeme
Nadlimitní doprava

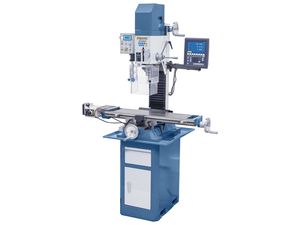

Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os
1 ks skladem
156 090,00 Kč
BER021101
![Vrtačko-frézka Bernardo FM 55 HSV Vario. Odměřování 3os](https://images.boukal.cz/f/300x225/product/1/1/11086e05-d274-4b09-a356-b701188800f7/02-1101-5.jpg)
Nadlimitní doprava

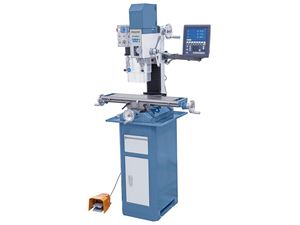

Vrtačko-frézka Bernardo FM 55 HSV Vario. Odměřování 3os
3 ks skladem
180 290,00 Kč
BER021095
![Vrtačko-frézka Bernardo FM 50 HSV](https://images.boukal.cz/f/300x225/product/f/d/fde98e26-5df4-489d-9989-9d609e838965/50791.jpg)
Vrtačko-frézka Bernardo FM 50 HSV
2 ks skladem
99 220,00 Kč
BER021112
![Vrtačko-frézka Bernardo BF 28 BDC](https://images.boukal.cz/f/300x225/product/5/4/546b1b47-5361-43c8-9ed8-cd8859cfaaf3/02-1112-1.jpg)
Doporučujeme
Vrtačko-frézka Bernardo BF 28 BDC
1 ks skladem
61 268,35 Kč
BER021106
![Sloupová vrtačko-frézka Bernardo BF 45 HSV](https://images.boukal.cz/f/300x225/product/4/7/4773b30f-fe38-4814-ae3c-07358d3b109f/117459.jpg)
Sloupová vrtačko-frézka Bernardo BF 45 HSV
Očekáváme 02.08.2024
110 110,00 Kč
BER021117
![Vrtačko-frézka Bernardo BF 35 BDC se strojním posuvem a odměřováním 3 os](https://images.boukal.cz/f/300x225/product/2/f/2f451757-6d57-4eed-8138-b45a4470b7fc/02-1117-1.jpg)
Vrtačko-frézka Bernardo BF 35 BDC se strojním posuvem a odměřováním 3 os
1 ks skladem
115 064,95 Kč
BER021111
![Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X](https://images.boukal.cz/f/300x225/product/b/3/b386cb5c-5991-4b3e-a034-23312feaa7f6/02-1111-1-6334014a20cef053698968.jpg)
Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X
Do 10 dnů
123 008,60 Kč
BER021113
![Vrtačko-frézka Bernardo BF 28 BDC s odměřováním 3 os](https://images.boukal.cz/f/300x225/product/1/9/199875c2-9b87-4a7e-b547-627eee7ff79f/02-1113-1.jpg)
Vrtačko-frézka Bernardo BF 28 BDC s odměřováním 3 os
Do 10 dnů
75 315,24 Kč
