- Motor - výkon S1 100% [W]: 1 100 / 1 500
- Motor - výkon S6 40% [W]: 1 500 / 2 200
- Napájecí napětí [V]: 400
- Max. průměr vrtáku (ocel) [mm]: 32
- Max. průměr vrtáku (litina) [mm]: 40
- Max. průměr nožové hlavy [mm]: 80
- Vyložení [mm]: 220
- Počet otáček vřetena [U.min-1]: (12) 75 ÷ 3 200
- Upínání vřetena: MK 4
- Zdvih pinoly [mm]: 120
- Posuv pinoly [mm.ot-1]: (3) 0,10 / 0,18 / 0,26
- Velikost stolu [mm]: 800 x 240
- Velikost T-drážky [mm]: 14
- Vzdálenost vřeteno / stůl [mm]: 95 ÷ 485
- Dráhy pojezdů (x/y) [mm]: 420 / 200
- Výkyvná fréz. hlava [°]: ±60
- Výškový posun frézovací hlavy [mm]: 390
- Motor zdvihu frézovací hlavy [W]: 90
- Rozměry (š x h x v) [mm]: 1 270 x 960 x 2 120
- Hmotnost ca. [kg]: 447
Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os
napájecí napětí 400 V, výkon motoru 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužel vřetena MK 4, čelní fréza 80 mm, zdvih pinoly 120 mm, vyložení 220 mm, naklopení hlavy ±60°, vzdálenost vřeteno/stůl max. 485 mm, rozměry 1270 × 960 × 2120 mm
Doporučená prodejní cena: 177 434,40 Kč
156 090,00 Kč
129 000,00 Kč
bez DPH
Vhodné příslušenství
BER421016

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
Titanová sada fréz 6 - 25 mm - 10 kusů
10 ks skladem
4 719,00 Kč
BER421020

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje
19 ks skladem
3 236,75 Kč
BER421022

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
2 ks skladem
2 705,56 Kč
BER421085

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
2 ks skladem
5 445,00 Kč
BER421057

Čelní a rohová fréza Bernardo pr. 50 mm/B22
pro destičky APKT160408
1 ks skladem
5 253,82 Kč
BER421059

Čelní a rohová fréza Bernardo pr. 80 mm/B27
pro destičky APKT160408
2 ks skladem
6 700,98 Kč
BER411051

Doporučujeme
Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)
spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN
3 ks skladem
3 869,58 Kč
BER241091

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)
sklíčidlo pro M3 ÷ M12
4 ks skladem
6 776,00 Kč
BER261007

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Sada kleštin pro kužel MK 4. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
2 ks skladem
11 283,25 Kč
BER282033

Dvouosý otočný svěrák Bernardo PTS 100
Dvouosý otočný svěrák Bernardo PTS 100Šířka čelistí: 100 mmUpínací délka: 100 mmVáha: 17,5 kg
5 ks skladem
7 713,75 Kč
BER282081

Otočný strojní svěrák Bernardo KV 125
Strojní svěrák Bernardo KV 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Tělo svěráku je vyrobeno z kvalitní litiny
Vodící plochy jsou kalené a broušené
Mechanický upínací systém svěráku
Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360°
Robustní konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
4 ks skladem
6 382,75 Kč
BER282086

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
upínací délka 220 mm, čelisti 127 mm, otočný 360°
4 ks skladem
12 898,60 Kč
BER271000

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobený ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
4 ks skladem
10 696,40 Kč
BER271033

Horizontálně-vertikální otočný stůl Bernardo RT 5
Horizontálně-vertikální otočný stůl Bernardo RT 5
Průměr: 125 mm
Výška hrotu (od základny): 64 mm
Výška těla: 85 mm
Převodový poměr: 60:1
Stupnice: 360°
Váha: 7,1 kg
3 ks skladem
5 777,75 Kč
BER271045

Univerzální dělící hlava BS-0
Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380
1 ks skladem
14 852,75 Kč
BER251020

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
upínání MK 4, rozsah 10 ÷ 225 mm
2 ks skladem
9 105,25 Kč
BER281001

Sada upínek Bernardo SPW 12 (58 ks)
7 ks skladem
3 085,50 Kč
BER351000

Šablony na měření úhlů, sada 10-dílná
Šablony na měření úhlů, sada 10-dílná
1 ks skladem
1 730,30 Kč
BER351016

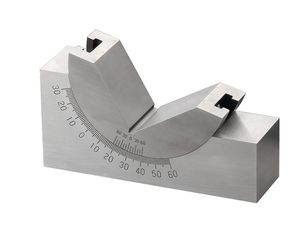

Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm
Nastavitelný prizmatický úhelník Bernardo 0-60°/30x48x102 mm
Prizmatické podložky jsou důležitou pomůckou při měření a kontrole dílů, proto se nabízí v mnoha variantách.
Pro nastavení měřeného či obráběného dílu pod určitým úhlem jsou ideální nastavitelné prizmatické podložky.
1 ks skladem
2 631,75 Kč
BER351020

Přesné podkládací desky - sada 28 ks
Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené
5 ks skladem
6 473,50 Kč
BER351025

Vlnovité paralelní podložky Bernardo, sada - 18 dílů
Vlnovité paralelní podložky Bernardo, sada - 18 dílů
1 ks skladem
2 541,00 Kč
BER321060

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120
Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120
Dostupnost na dotaz
2 674,10 Kč
BER321061

Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
1 ks skladem
2 988,70 Kč
BER321070

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
Pro centrování, vyrovnání, orýsování, nastavení nulového bodu
1 ks skladem
3 902,25 Kč
BER321086

Přístroj pro nastavení nulové hodnoty Bernardo NEG 50
Do 10 dnů
3 146,00 Kč
BER541206

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
16 ks skladem
1 331,00 Kč
BER421016

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
Titanová sada fréz 6 - 25 mm - 10 kusů
10 ks skladem
4 719,00 Kč
BER421020

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje
19 ks skladem
3 236,75 Kč
BER421022

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
2 ks skladem
2 705,56 Kč
BER421085

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
2 ks skladem
5 445,00 Kč
BER421057

Čelní a rohová fréza Bernardo pr. 50 mm/B22
pro destičky APKT160408
1 ks skladem
5 253,82 Kč
BER421059

Čelní a rohová fréza Bernardo pr. 80 mm/B27
pro destičky APKT160408
2 ks skladem
6 700,98 Kč
BER411051

Doporučujeme
Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)
spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN
3 ks skladem
3 869,58 Kč
BER241091

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)
sklíčidlo pro M3 ÷ M12
4 ks skladem
6 776,00 Kč
BER261007

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Sada kleštin pro kužel MK 4. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A
2 ks skladem
11 283,25 Kč
BER282033

Dvouosý otočný svěrák Bernardo PTS 100
Dvouosý otočný svěrák Bernardo PTS 100Šířka čelistí: 100 mmUpínací délka: 100 mmVáha: 17,5 kg
5 ks skladem
7 713,75 Kč
BER282081

Otočný strojní svěrák Bernardo KV 125
Strojní svěrák Bernardo KV 125 s otočným stolem
Využití svěráku: obráběcí centra, frézování, vrtání a broušení
Tělo svěráku je vyrobeno z kvalitní litiny
Vodící plochy jsou kalené a broušené
Mechanický upínací systém svěráku
Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360°
Robustní konstrukce vhodná pro frézování, vrtání a broušení
Vyměnitelné upínací čelisti jsou kalené a broušené
4 ks skladem
6 382,75 Kč
BER282086

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
upínací délka 220 mm, čelisti 127 mm, otočný 360°
4 ks skladem
12 898,60 Kč
BER271000

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
Hodí se na vrtání a frézování pro horizontální či vertikální
frézky a vrtačky
Deska stolu je vyrobena z vysoce kvalitní litiny
Šnek je kalený a broušený, vyrobený ze speciální litiny
Upínání stolu pomocí dvou upínacích pák
Převodový poměr 90:1
Možnost dělení prostřednictvím ručního kolečka s noniusem
Pracovní stůl se stupnicí 360°
4 ks skladem
10 696,40 Kč
BER271033

Horizontálně-vertikální otočný stůl Bernardo RT 5
Horizontálně-vertikální otočný stůl Bernardo RT 5
Průměr: 125 mm
Výška hrotu (od základny): 64 mm
Výška těla: 85 mm
Převodový poměr: 60:1
Stupnice: 360°
Váha: 7,1 kg
3 ks skladem
5 777,75 Kč
BER271045

Univerzální dělící hlava BS-0
Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380
1 ks skladem
14 852,75 Kč
BER251020

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
upínání MK 4, rozsah 10 ÷ 225 mm
2 ks skladem
9 105,25 Kč
BER281001

Sada upínek Bernardo SPW 12 (58 ks)
7 ks skladem
3 085,50 Kč
BER351000

Šablony na měření úhlů, sada 10-dílná
Šablony na měření úhlů, sada 10-dílná
1 ks skladem
1 730,30 Kč
BER351016

Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm
Nastavitelný prizmatický úhelník Bernardo 0-60°/30x48x102 mm
Prizmatické podložky jsou důležitou pomůckou při měření a kontrole dílů, proto se nabízí v mnoha variantách.
Pro nastavení měřeného či obráběného dílu pod určitým úhlem jsou ideální nastavitelné prizmatické podložky.
1 ks skladem
2 631,75 Kč
BER351020

Přesné podkládací desky - sada 28 ks
Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené
5 ks skladem
6 473,50 Kč
BER351025

Vlnovité paralelní podložky Bernardo, sada - 18 dílů
Vlnovité paralelní podložky Bernardo, sada - 18 dílů
1 ks skladem
2 541,00 Kč
BER321060

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120
Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120
Dostupnost na dotaz
2 674,10 Kč
BER321061

Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
Dotykové čidlo se světel.indik. SOE 20 L pr. 20mm/L 158
1 ks skladem
2 988,70 Kč
BER321070

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
Pro centrování, vyrovnání, orýsování, nastavení nulového bodu
1 ks skladem
3 902,25 Kč
BER321086

Přístroj pro nastavení nulové hodnoty Bernardo NEG 50
Do 10 dnů
3 146,00 Kč
BER541206

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
16 ks skladem
1 331,00 Kč
Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os
Vrtačko-frézka Bernardo FM 55 HSV s digitálním odměřováním 3 os
Vrtačko-frézka FM 55 HSV přesvědčí svou stabilní konstrukcí a jednoduchým ovládáním.
Již základní výbava obsahuje všechno důležité příslušenství (tříosé digitální odměřování, strojní posuv křížového stolu, motorické výškové nastavení frézovací hlavy, centrální mazání, chladicí zařízení, LED pracovní osvětlení, litinový podstavec s chladicím žlábkem, bezpečnostní zařízení podle normy CE, …), díky tomu je stroj univerzálně použitelný.
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
- Sériově dodávaná frézka s digitálním odměřováním, automatickým posuvem pinoly a závitovacím zařízením
- Výškové nastavení frézovací hlavy pomocí motoru
- Frézka je vybavena digitálním zobrazením pohybu pinoly
- Oboustranně naklápěcí frézovací hlava ±60° pro vrtání pod úhlem, frézování úkosů, srážení hran, atd.
- Rychlé přestavení stolu v ose X automatickým rychloposuvem
- Základna stroje je odlita z litiny a snižuje vibrace při obrábění
- Digitální odměřování ve všech 3 osách již v základní výbavě frézky
- 12 rychlostí s výkonným 2stupňovým hnacím motorem (75 - 3200 ot/min)
- Monohostranné možnosti využití pro frézování drážek, ploch, vyvrtávání, atd.
- Výškové nastavení frézovací hlavy pomocí motoru
- Rybinovité vedení pro osu X, Y a Z, nastavitelné pomocí klínových lišt
- Velká stabilita frézovací hlavy díky rybinovému vedení
- Centrální mazání všech vodicích drah
- Vysoká bezpečnost je zajištěna výškově stavitelným krytem sklíčidla s mikrospínačem
- Potřebná bezpečnostní zařízení podle normy CE
Součásti dodávky vrtačko-frézky Bernardo
- Automatický - strojní posuv pinoly
- Zdvihací motor frézovací hlavy
- Digitální odměřování ES-12 V s LCD displejem pro 3 osy
- Strojní posuv v ose X - Bernardo AL 450 D
- Upínací šroub M 16 ve vřeteni
- Rychloupínací sklíčidlo 3 - 16 mm / B 16
- Upínací trn MK 4 / B 16
- Redukční pouzdro MK 4/MK 3
- Kombinovaný upínací trn MK 4 / 27 mm
- Výškově stavitelný ochranný kryt
- Závitovací zařízení
- LED pracovní osvětlení
- Digitální zobrazení zdvihu pinoly
- Lamelový ochranný kryt
- Nastavitelná stupnice
- Centrální mazání
- Chladicí zařízení
- Litinový podstavec s chladicím žlábkem
- Servisní nářadí
Technické parametry
BER021011

Vrtačko-frézka Bernardo KF 20 L
napájecí napětí 230 V, výkon motoru 350 W, otáčky (2 st. - plynule) 0 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 10 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 290 mm, rozměry 510 x 550 x 760 mm
7 ks skladem
27 830,00 Kč
BER021005

Vrtačko-frézka Bernardo KF 10
napájecí napětí 230 V, výkon motoru 150 W, otáčky (plynule) 100 ÷ 2000 U.min-1, kužel vřetena MK 2, stopková fréza 10 mm, čelní fréza 20 mm, zdvih pinoly 30 mm, vyložení 140 mm, naklopení hlavy ±45°, rozměry 420 × 343 × 720 mm
1 ks skladem
21 427,89 Kč
BER021010

Doporučujeme
Vrtačko-frézka Bernardo KF 20
napájecí napětí 230 V, výkon motoru 350 W, otáčky (2 st. - plynule) 0 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 10 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 290 mm, rozměry 510 x 550 x 760 mm
Dostupnost na dotaz
25 410,00 Kč
BER021021

Doporučujeme
Vrtačko-frézka Bernardo KF 16 L Vario
DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužel vřetena MK 2, stopková fréza 16 mm, čelní fréza 50 mm, zdvih pinoly 50 mm, vyložení 170 mm, naklopení hlavy ±90°, rozměry 610 x 500 x 820 mm
4 ks skladem
35 695,00 Kč
BER021021A

Doporučujeme
Vrtačko-frézka Bernardo KF 16 L Vario s digitálním odměřováním
DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužel vřetena MK 2, stopková fréza 16 mm, čelní fréza 50 mm, zdvih pinoly 50 mm, vyložení 170 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 275 mm, rozměry 610 x 500 x 820 mm
Dostupnost na dotaz
43 802,00 Kč
BER021015

Doporučujeme
Vrtačko-frézka Bernardo KF 20 Super
DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (plynule) 100 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 16 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 285 mm, rozměry 520 x 500 x 740 mm
6 ks skladem
28 435,00 Kč
BER021026

Doporučujeme
Vrtačko-frézka Bernardo KF 25 D Vario
napájecí napětí 230 V, výkon motoru 600 W, otáčky (2 st. - plynule) 50 ÷ 2250 U.min-1, kužel vřetena MK 2, stopková fréza 20 mm, čelní fréza 63 mm, zdvih pinoly 52 mm, vyložení 170 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 325 mm, rozměry 750 x 560 x 930 mm
1 ks skladem
49 126,00 Kč
BER021016

Vrtačko-frézka Bernardo KF 20 L Super
DC motor, napájecí napětí 230 V, výkon motoru 500 W, otáčky (plynule) 100 ÷ 2500 U.min-1, kužel vřetena MK 3, stopková fréza 16 mm, čelní fréza 30 mm, vyložení 165 mm, naklopení hlavy ±45°, vzdálenost vřeteno/stůl max. 285 mm, rozměry 520 x 500 x 740 mm
3 ks skladem
30 783,61 Kč
