Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X

BER021111

02-1111

Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X

Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X

napájecí napětí 400 V, výkon motoru 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužel vřetena MK 4, stopková fréza 25 mm, čelní fréza 80 mm, zdvih pinoly 120 mm, vyložení 280 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 640 mm, rozměry 1070 × 800 × 2060 mm

123 008,60
101 660,00 Kč bez DPH

Vhodné příslušenství

BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
13 ks skladem
4 907,76 Kč
Shopping cart Koupit
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
23 ks skladem
3 366,22 Kč
Shopping cart Koupit
BER421022
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná
3 ks skladem
2 705,56 Kč
Shopping cart Koupit
BER421085
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
Očekáváme 17.06.2024
5 662,80 Kč
Shopping cart Koupit
BER411051
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
1 ks skladem
3 869,58 Kč
Shopping cart Koupit
BER241091
Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)
Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)
2 ks skladem
7 047,04 Kč
Shopping cart Koupit
BER261007
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů
6 ks skladem
11 734,58 Kč
Shopping cart Koupit
BER282033
Dvouosý otočný svěrák Bernardo PTS 100
Dvouosý otočný svěrák Bernardo PTS 100
3 ks skladem
8 022,30 Kč
Shopping cart Koupit
BER282081
Otočný strojní svěrák Bernardo KV 125
Otočný strojní svěrák Bernardo KV 125
2 ks skladem
6 638,06 Kč
Shopping cart Koupit
BER282086
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
5 ks skladem
12 898,60 Kč
Shopping cart Koupit
BER271000
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6
2 ks skladem
10 696,40 Kč
Shopping cart Koupit
BER271033
Horizontálně-vertikální otočný stůl Bernardo RT 5
Horizontálně-vertikální otočný stůl Bernardo RT 5
4 ks skladem
6 008,86 Kč
Shopping cart Koupit
BER271045
Univerzální dělící hlava BS-0
Univerzální dělící hlava BS-0
1 ks skladem
15 446,86 Kč
Shopping cart Koupit
BER251020
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
2 ks skladem
9 469,46 Kč
Shopping cart Koupit
BER281001
Sada upínek Bernardo SPW 12 (58 ks)
Sada upínek Bernardo SPW 12 (58 ks)
22 ks skladem
3 208,92 Kč
Shopping cart Koupit
BER351000
Šablony na měření úhlů, sada 10-dílná
Šablony na měření úhlů, sada 10-dílná
1 ks skladem
1 730,30 Kč
Shopping cart Koupit
BER351016
Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm
Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm
1 ks skladem
2 737,02 Kč
Shopping cart Koupit
BER351020
Přesné podkládací desky - sada 28 ks
Přesné podkládací desky - sada 28 ks
2 ks skladem
6 732,44 Kč
Shopping cart Koupit
BER351025
Vlnovité paralelní podložky Bernardo, sada - 18 dílů
Vlnovité paralelní podložky Bernardo, sada - 18 dílů
1 ks skladem
2 642,64 Kč
Shopping cart Koupit
BER321060
Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120
Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120
Dostupnost na dotaz
2 674,10 Kč
Shopping cart Koupit
BER321070
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)
2 ks skladem
4 058,34 Kč
Shopping cart Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
23 ks skladem
1 384,24 Kč
Shopping cart Koupit

Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X

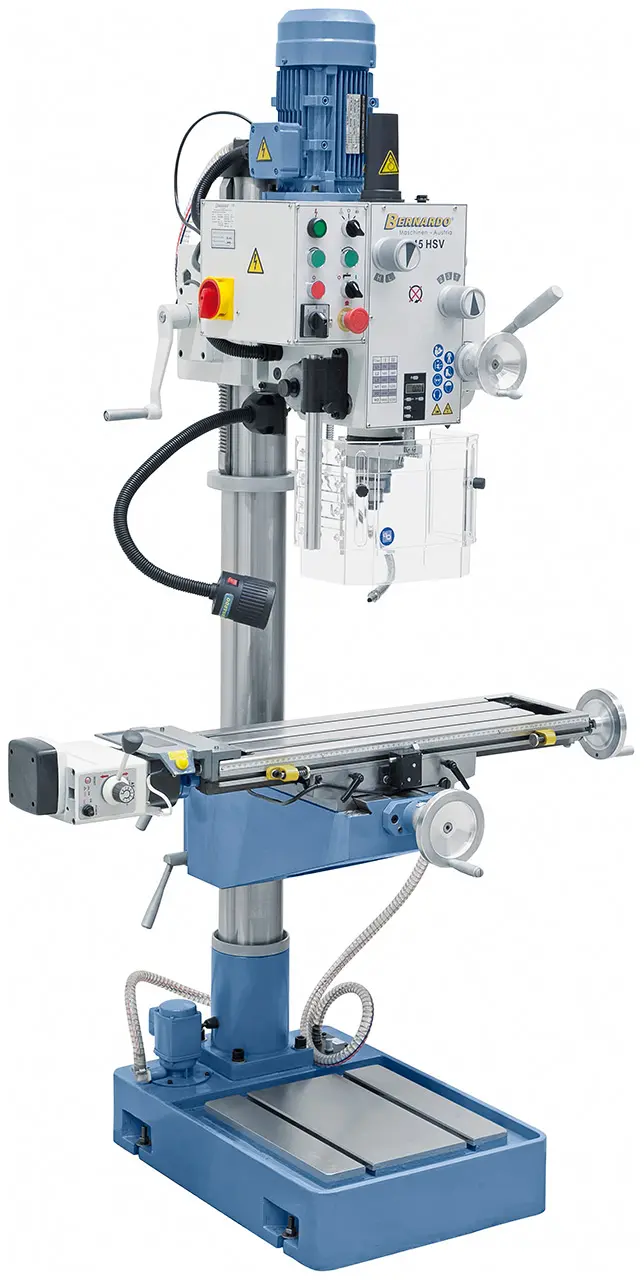

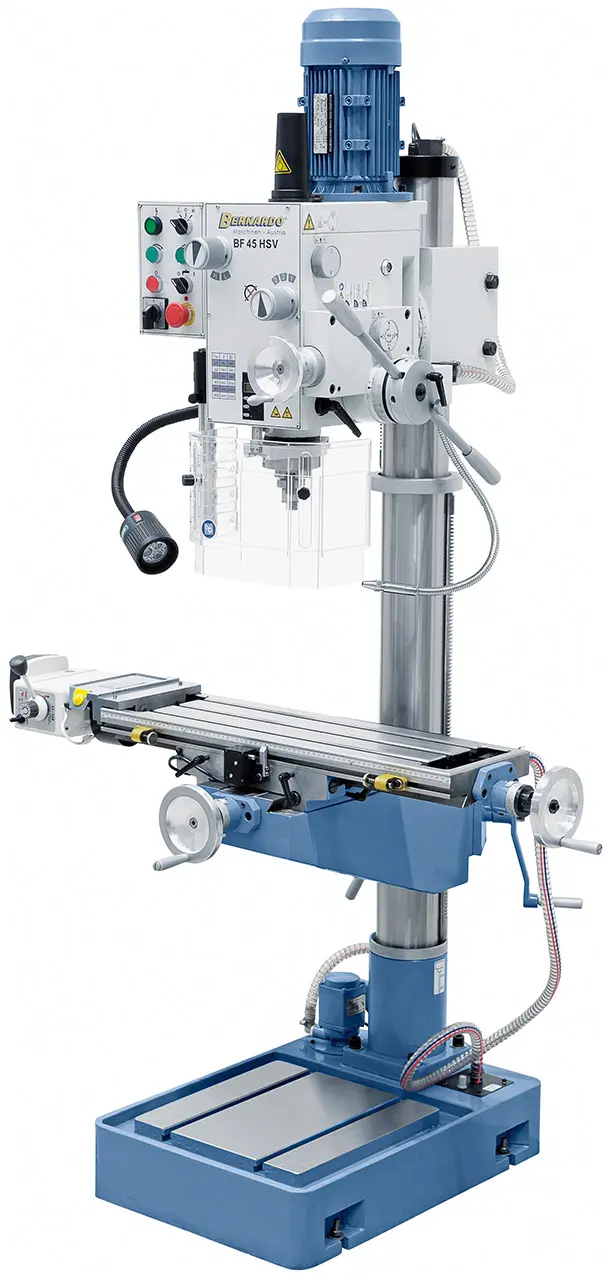

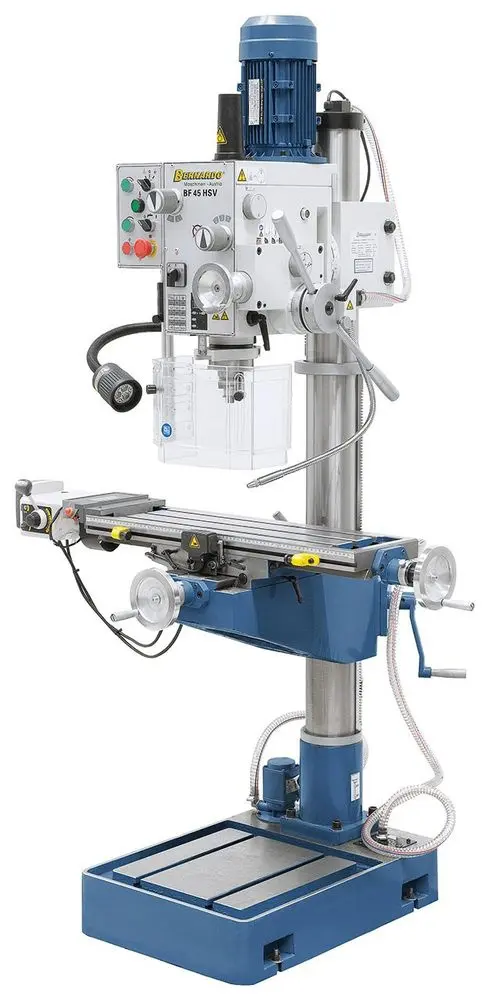

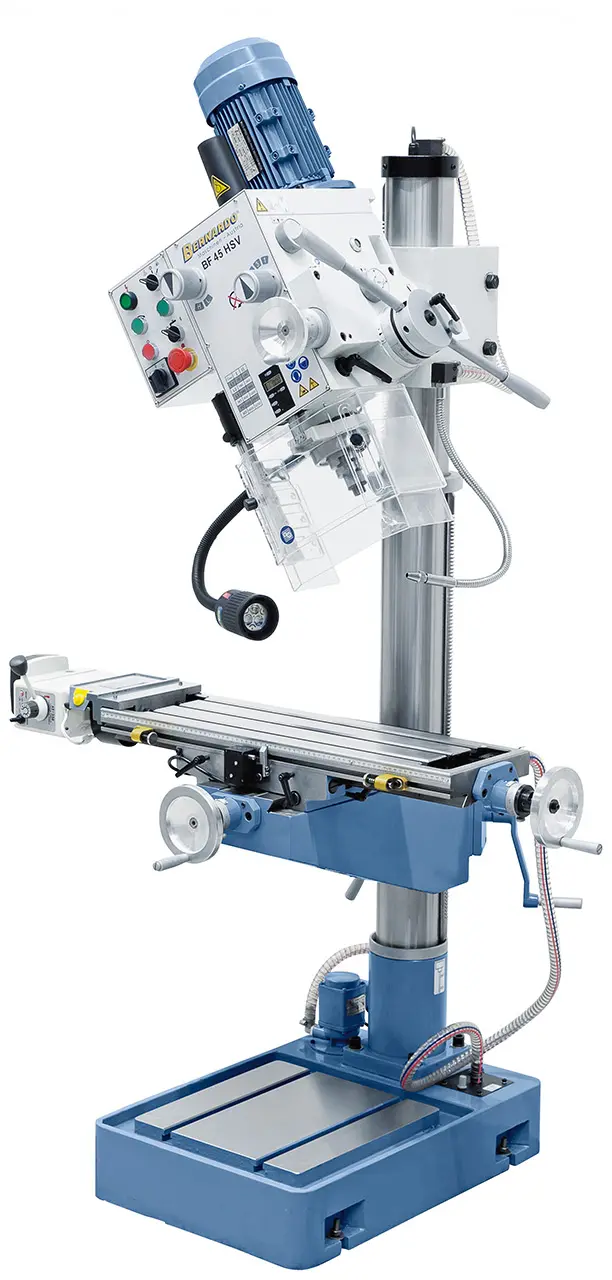

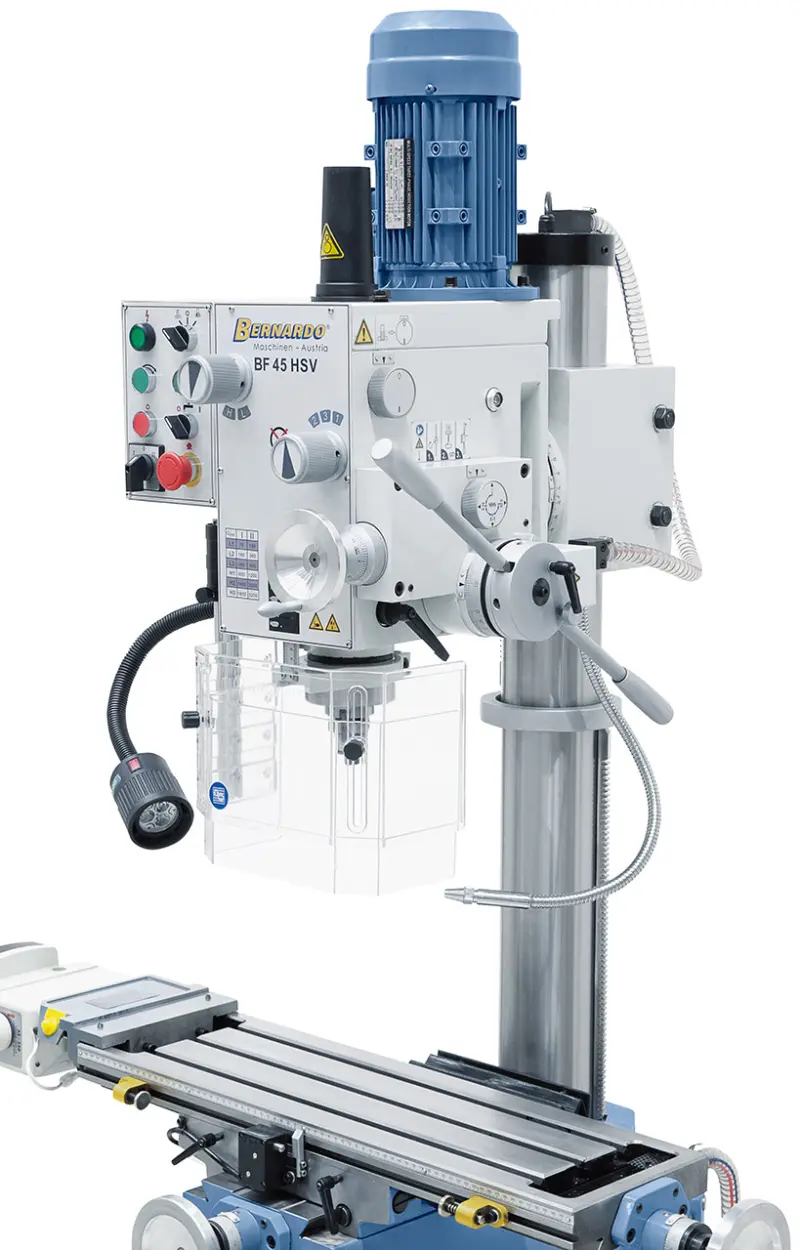

Sloupová vrtačko-frézka Bernardo BF 45 HSV s posuvem v ose X

Přesná vrtačko-frézka řady BF se strojním posuvem pinoly, strojním posuvem křížového stolu (osa X) je mnohostranně použitelná v opravárenských provozech, mechanických dílnach i v oblastech výuky.

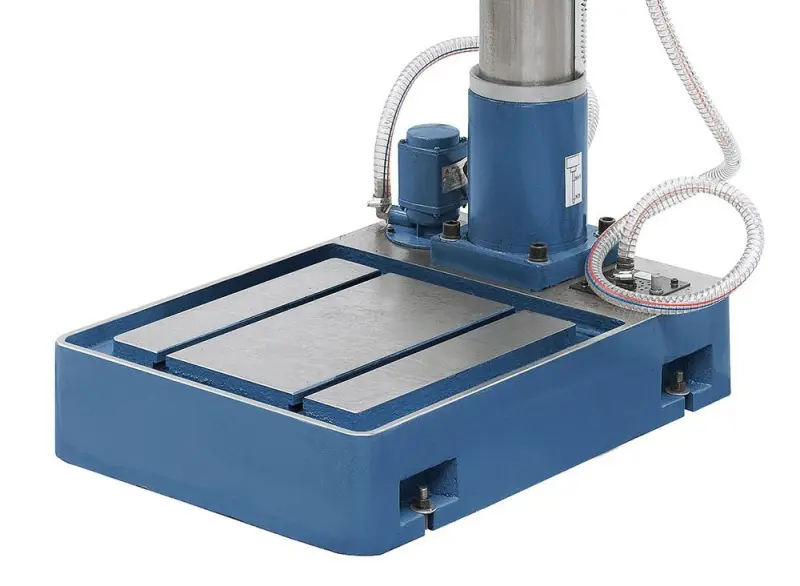

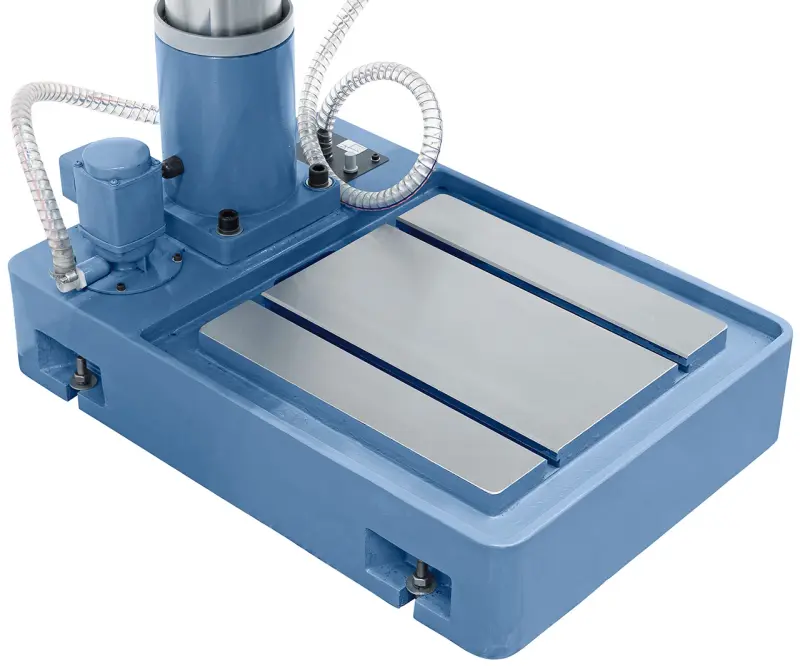

  • Opracovaná základna s T-drážkami pro upínání vysokých obrobků

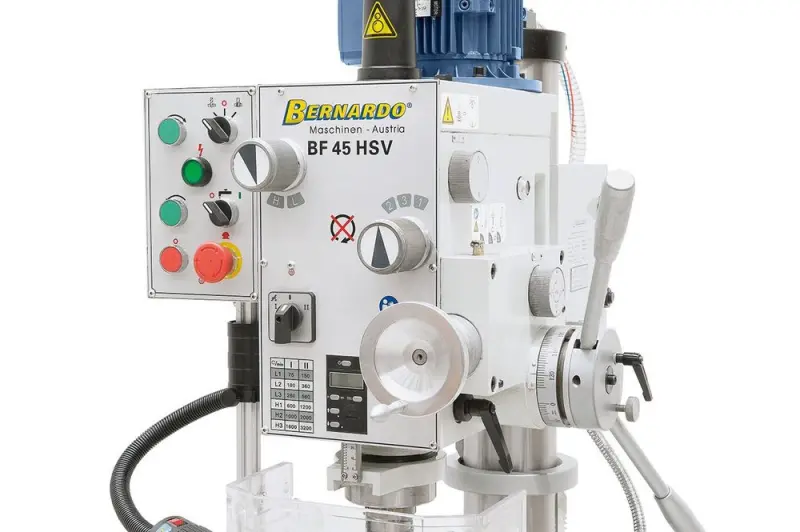

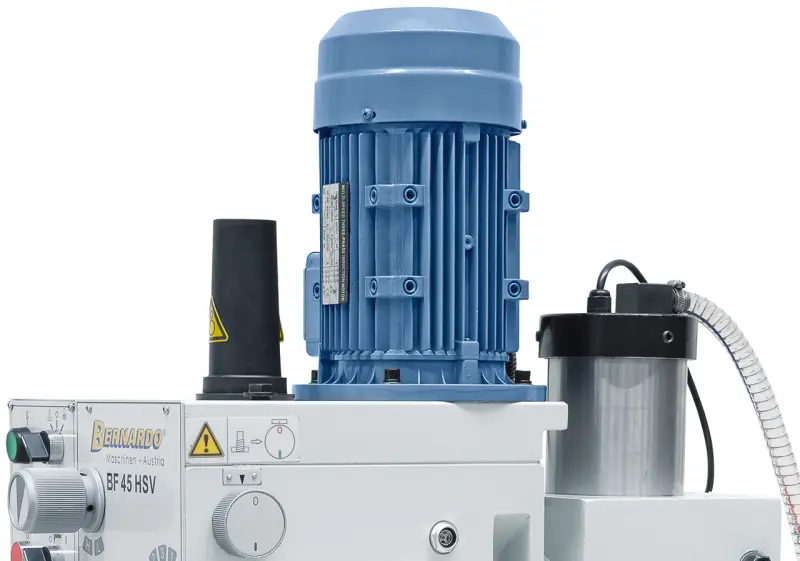

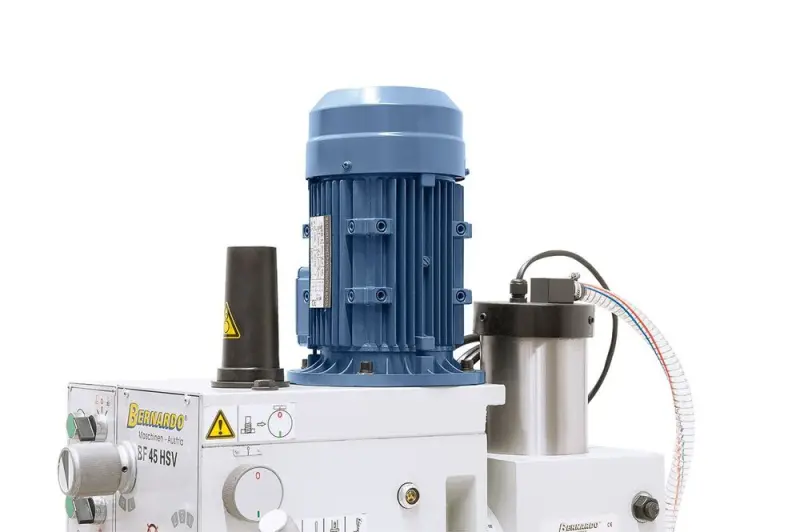

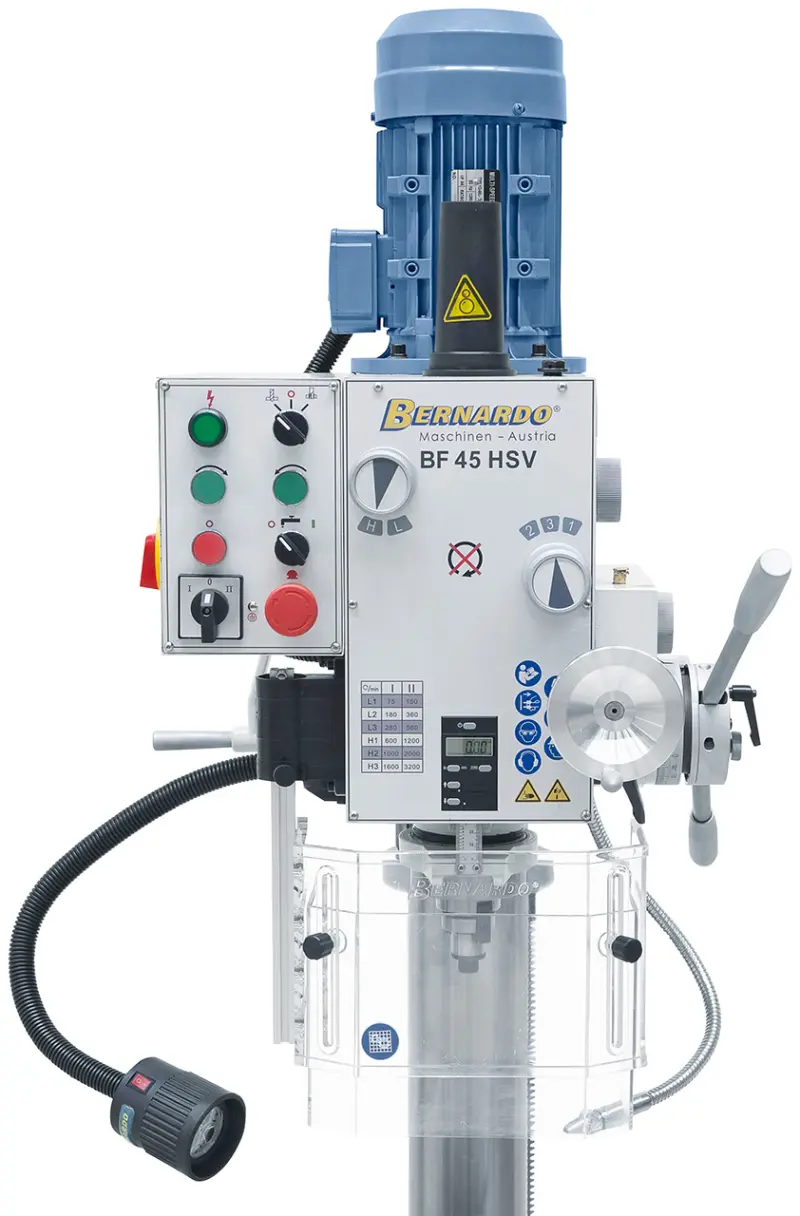

  • 2stupňový motor s vysokým točivým momentem, 12 přepínatelnými rychlostmi otáček 75 - 3200 ot/min
  • Pravý a levý chod pro závitování

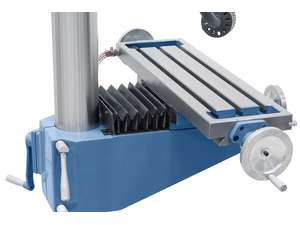

  • Rozměrný křížový stůl s T-drážkami a obvodovým žlábkem pro chladicí kapalinu
  • li>Jednoduchá a rychlá změna počtu otáček pomocí řadící páky
  • Stabilní a broušený ocelový sloup, navržený pro velké namáhání

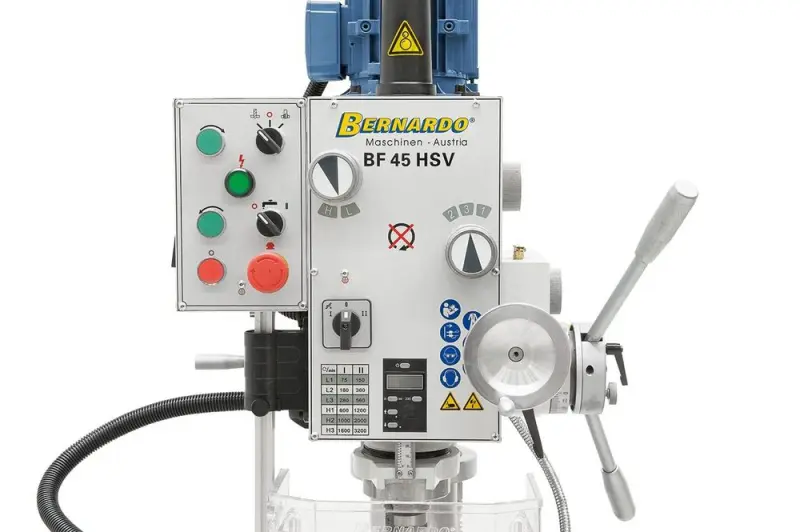

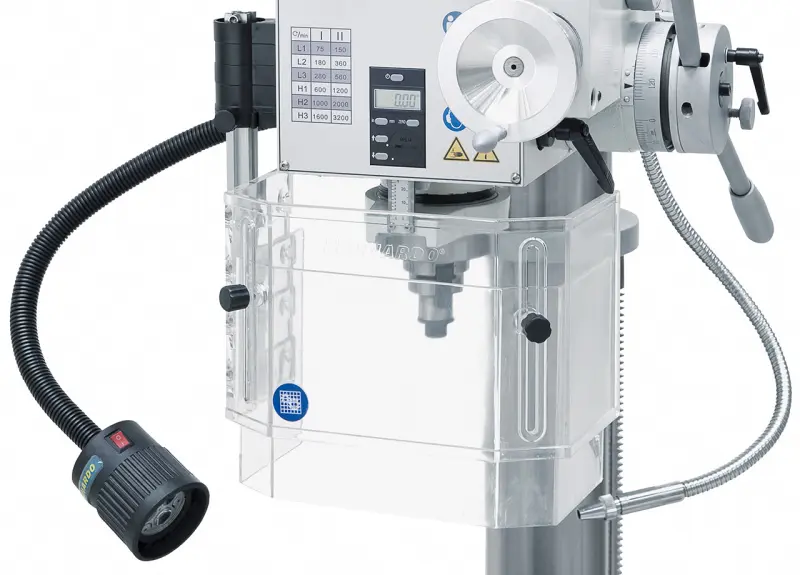

  • Seriově vybavena digitálním zobrazením vysunutí pinoly, LED pracovním osvětlením
  • Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů

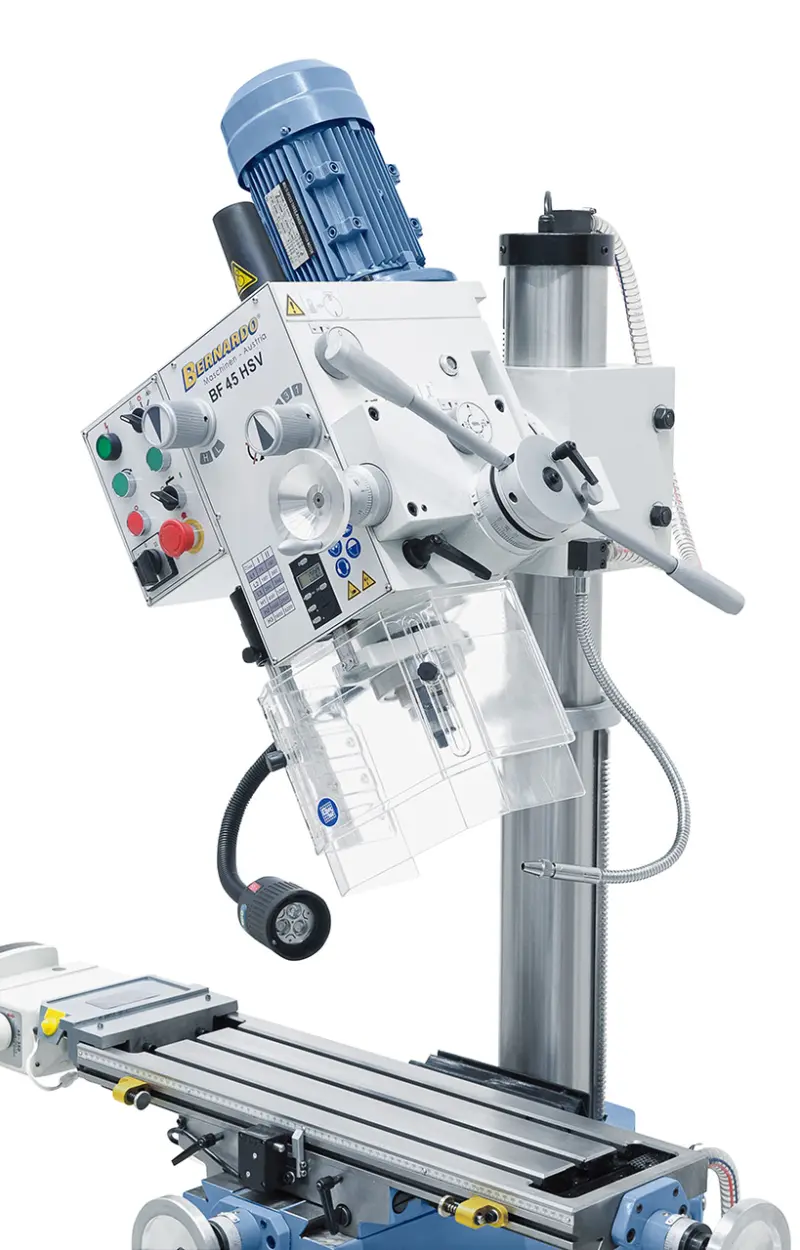

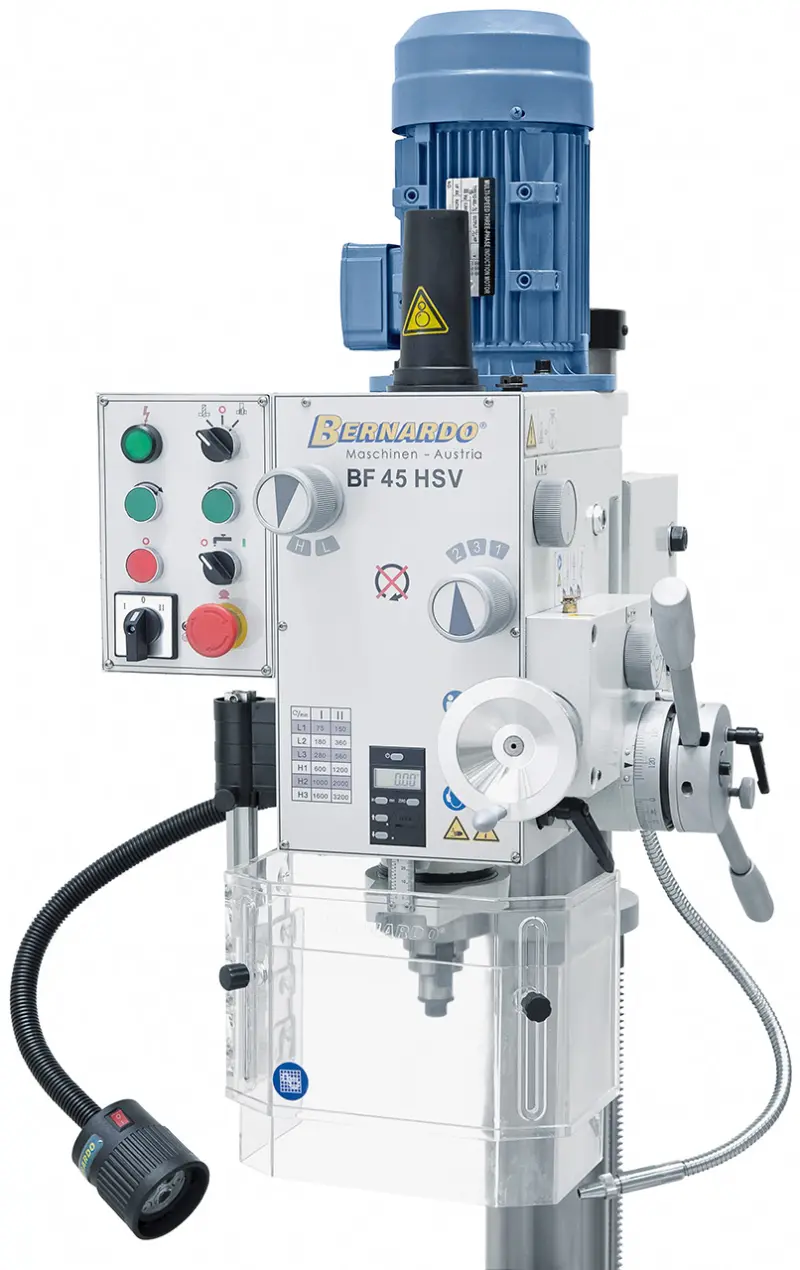

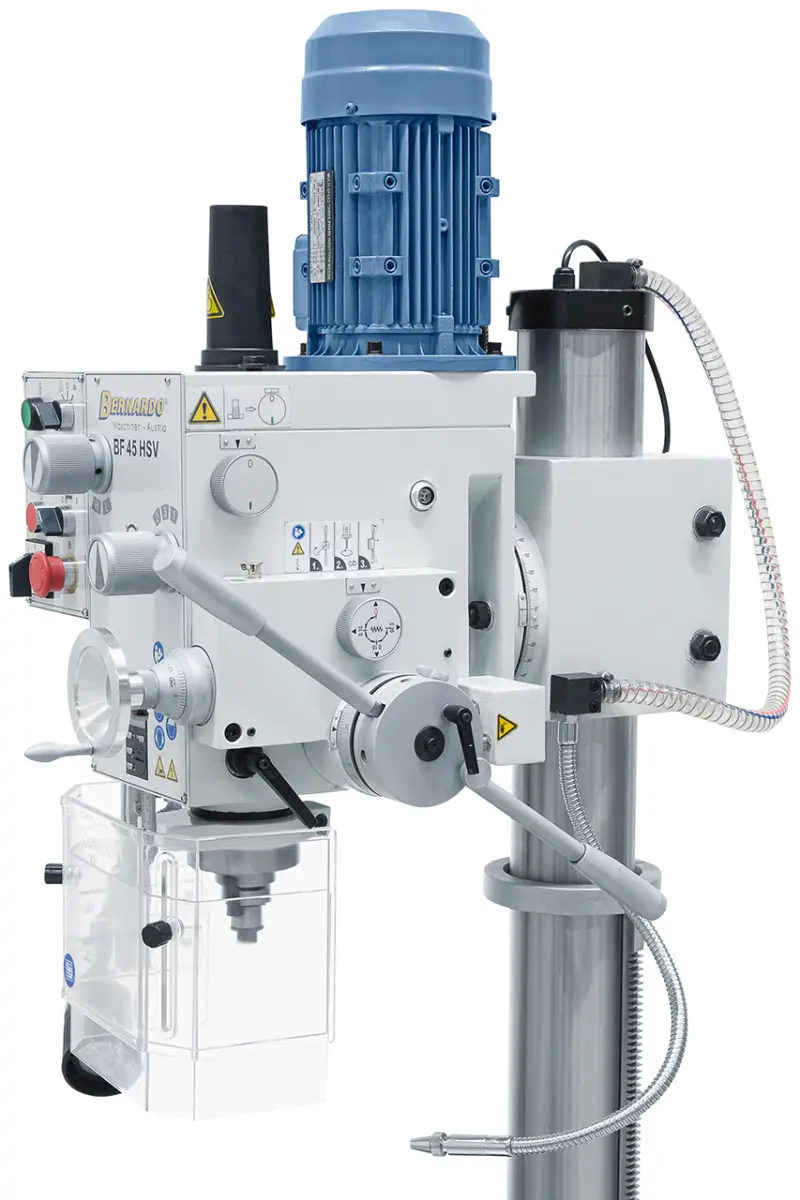

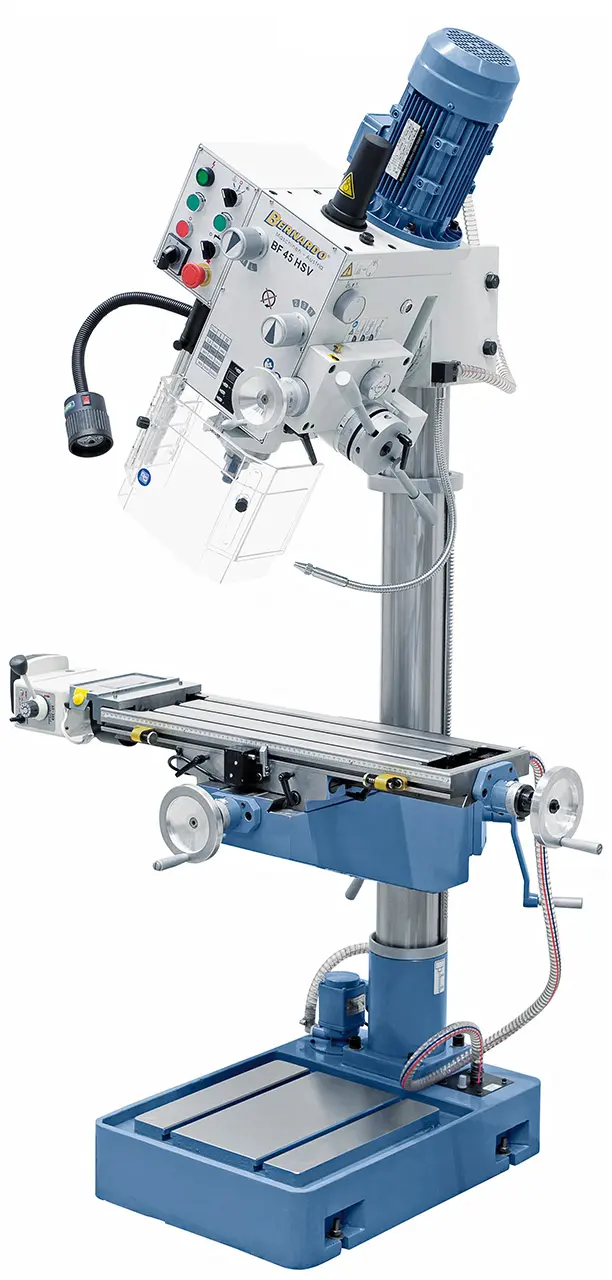

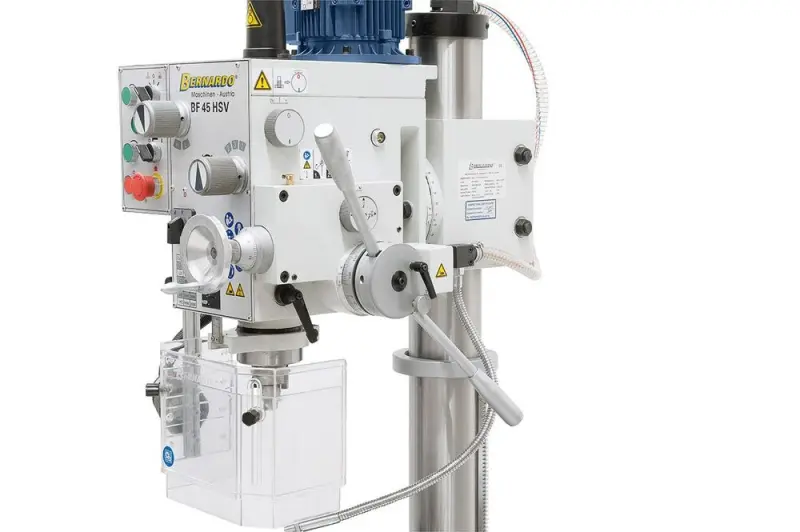

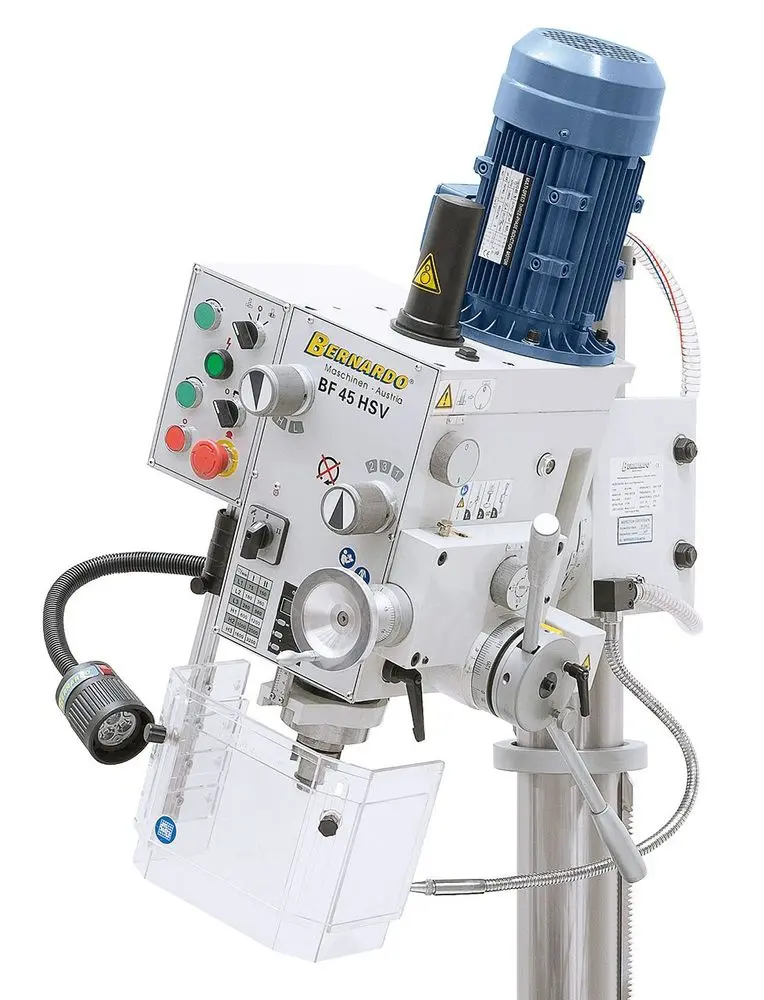

  • Převodová hlava 180° výkyvná, 360° otočná a výškově stavitelná
  • Rybinové vedení v osách x, z, s vymezením vůlí klínovými lištami
  • Velmi klidný chod zajišťují broušená převodová ozubená kola běžící v olejové lázni
  • Rychloposuv a jemný posuv lze přepínat pomocí spojky
  • Kvalitní valivá ložiska zajišťují vysokou přesnost běhu vřetene

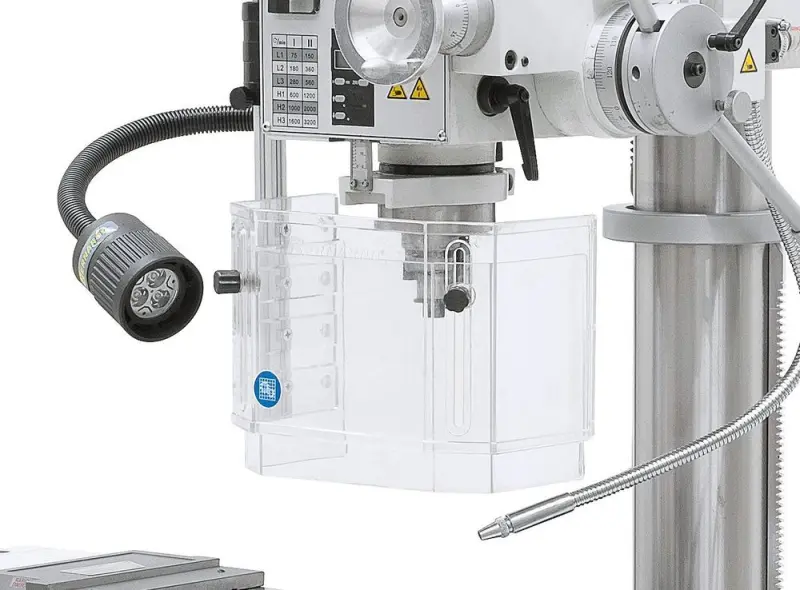

  • Vysoká bezpečnost zajištěná výškově stavitelným ochranným krytem s mikrospínači

Součásti dodávky vrtačko-frézky Bernardo

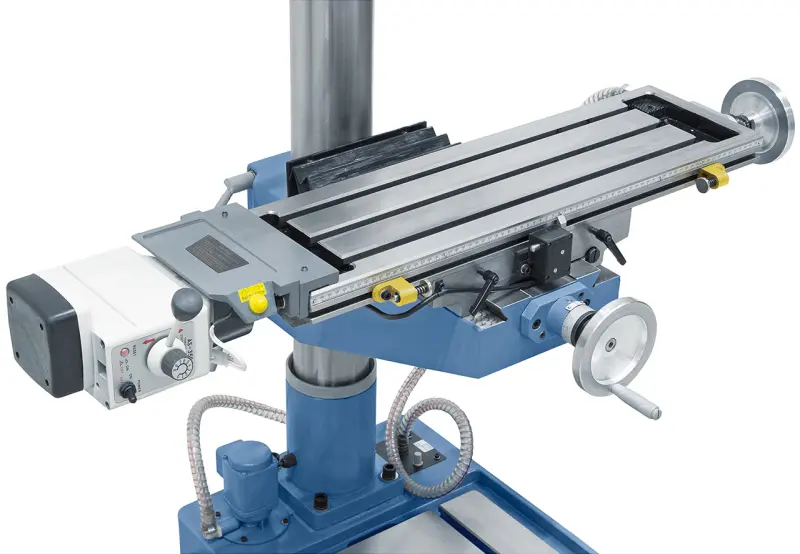

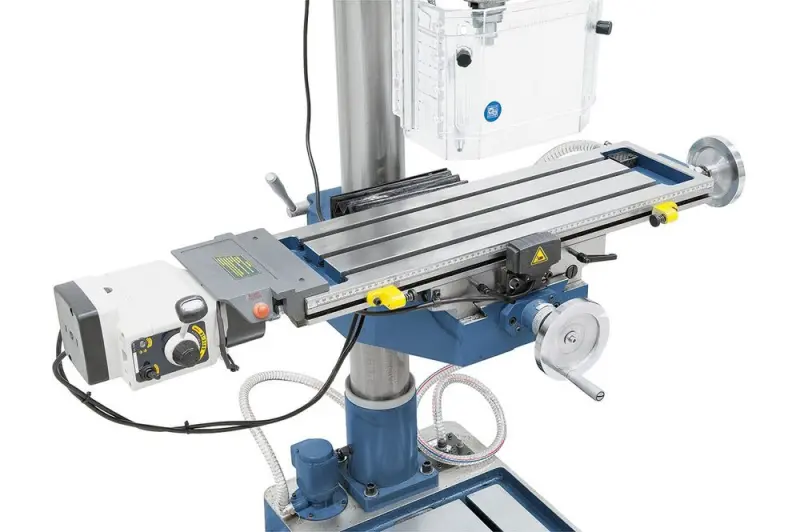

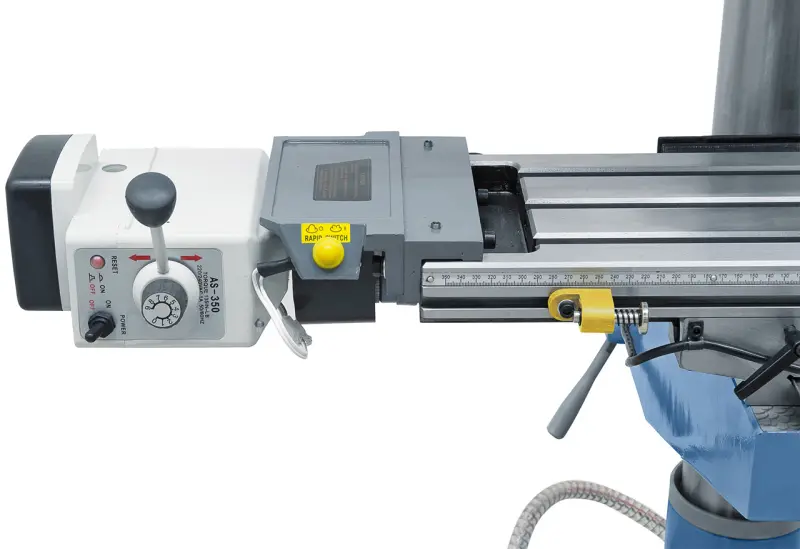

  • Strojní posuv Bernardo AL 450 D v ose X
  • Rychloupínací sklíčidlo 3 - 16 mm / B 16
  • Upínací trn MK 4 / B 16
  • Upínací šroub M 16 ve vřeteni
  • Redukce MK 4/ MK 3
  • Kombinovaný upínací trn MK 4 / 27 mm
  • Strojní posuv vřetene
  • Výškově stavitelný ochranný kryt
  • Digitální zobrazení zdvihu pinoly
  • Zařízení pro řezání závitů

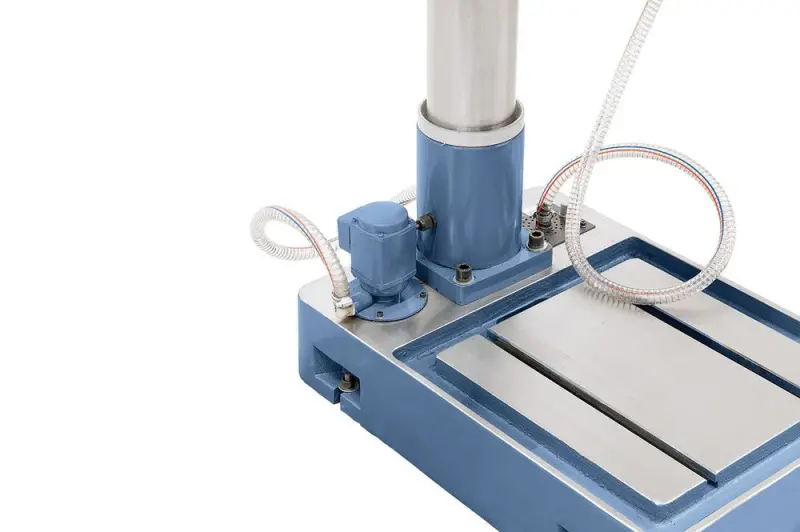

  • Chladicí zařízení
  • LED pracovní osvětlení
  • Nastavitelná stupnice
  • Servisní a obslužné nářadí
Technické parametry
  • Motor - výkon S1 100% [W]: 1 100 / 1 500
  • Motor - výkon S6 40% [W]: 1 500 / 2 200
  • Napájecí napětí [V]: 400
  • Průměr vrtáku (ocel) [mm]: 32
  • Průměr vrtáku (litina) [mm]: 40
  • Průměr nožové hlavy [mm]: 80
  • Vyložení [mm]: 280
  • Počet otáček vřetene [U.min-1]: (12) 75 ÷ 3 200
  • Posuv pinoly [mm.ot-1]: 0,10 / 0,18 / 0,26
  • Upínání ve vřetenu: MK 4
  • Zdvih pinoly [mm]: 120
  • Velikost stolu [mm]: 730 x 210
  • Velikosti T-drážky [mm]: 14
  • Vzdálenost vřeteno / stůl max. [mm]: 640
  • Vzdálenost vřeteno / základna max. [mm]: 1 190
  • Dráhy pojezdů (x/y) [mm]: 380 / 200
  • Výškový posun frézovací hlavy [mm]: 260
  • Průměr sloupu [mm]: 115
  • Základna [mm]: 365 x 375
  • Rozměry (š x h x v) [mm]: 1 070 × 800 × 2 060
  • Hmotnost [kg]: 362
