Univerzální frézka Bernardo UWF 150 Servo, digitální odměřování

BER021289XL

02-1289XL

Univerzální frézka Bernardo UWF 150 Servo, digitální odměřování
Nadlimitní doprava

Univerzální frézka Bernardo UWF 150 Servo, digitální odměřování

napájecí napětí 400 V, výkon 5,5 kW, otáčky (12 st.) 60 ÷ 1800 U.min-1, kužel vřetena ISO 50, vyložení max. 840 mm, naklopení hlavy ±360°, vzdálenost vřeteno/stůl max. 585 mm, vertikální a horizontální vřeteno, posuvy poháněné servomotorem, nosnost stolu 300 kg, rozměry 2530 x 2200 x 2300 mm
752 837,80
622 180,00 Kč bez DPH

Vhodné příslušenství

BER421016
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
1 ks skladem
4 907,76 Kč
Shopping cart Koupit
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
9 ks skladem
3 366,22 Kč
Shopping cart Koupit
BER421086
Rovinná fréza 75° Bernardo průměr 100 mm/B 32 mm
Rovinná fréza 75° Bernardo průměr 100 mm/B 32 mm
1 ks skladem
5 788,64 Kč
Shopping cart Koupit
BER421087
Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm
Rovinná fréza 75° Bernardo průměr 125 mm/B 40 mm
1 ks skladem
6 952,66 Kč
Shopping cart Koupit
BER411051
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
8 ks skladem
3 869,58 Kč
Shopping cart Koupit
BOW3352065
Sada kleštin SK50 / ER32 / DIN 2080
Sada kleštin SK50 / ER32 / DIN 2080
1 ks skladem
9 667,90 Kč
Shopping cart Koupit
BER282087
Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem
Strojní svěrák Bernardo FJ 150 s velkým upínacím rozsahem
Dostupnost na dotaz
15 037,88 Kč
Shopping cart Koupit
BER282090

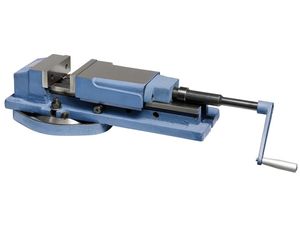

Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem
Strojní hydraulický svěrák Bernardo VH 150 s otočným stolem
Dostupnost na dotaz
21 235,50 Kč
Shopping cart Koupit
BER282121
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160
Stojní svěrák s ručním hydraulickým posilovačem Bernardo PHV 160
Do 10 dnů
51 594,40 Kč
Shopping cart Koupit
BOW3355127
Hydraulický strojní svěrák Optimum HMS 125
Hydraulický strojní svěrák Optimum HMS 125
1 ks skladem
22 977,90 Kč
Shopping cart Koupit
BOW3354150

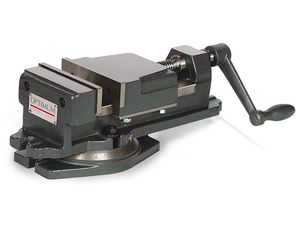

Strojní svěrák Optimum FMS 150
Strojní svěrák Optimum FMS 150
Do 3 dnů
8 457,90 Kč
Shopping cart Koupit
BER271002
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10
1 ks skladem
17 554,68 Kč
Shopping cart Koupit
BOW3354165
Kruhový dělicí stůl s 3-čelisťovým sklíčidlem RTU 165
Kruhový dělicí stůl s 3-čelisťovým sklíčidlem RTU 165
Dostupnost na dotaz
38 707,90 Kč
Shopping cart Koupit
BOW3356125

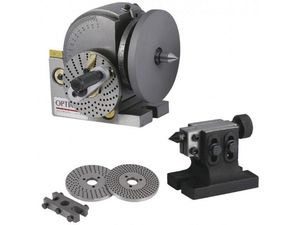

Polouniverzální dělicí hlava TA 125
Polouniverzální dělicí hlava TA 125
Do 3 dnů
17 532,90 Kč
Shopping cart Koupit
BOW3356157
Výškově přestavitelný koník Rst 2 pro RT 200, RTE 165 a RTU 165
Výškově přestavitelný koník Rst 2 pro RT 200, RTE 165 a RTU 165
Do 3 dnů
4 343,90 Kč
Shopping cart Koupit
BOW3356205

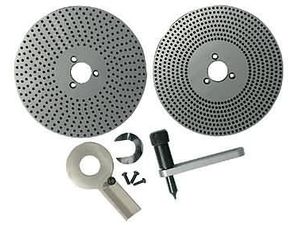

Nepřímé dělicí zařízení IT 200 pro RT 200 a RTU 165
Nepřímé dělicí zařízení IT 200 pro RT 200 a RTU 165
Dostupnost na dotaz
4 464,90 Kč
Shopping cart Koupit
BER281003
Sada upínek Bernardo SPW 16 (52 ks)
Sada upínek Bernardo SPW 16 (52 ks)
5 ks skladem
3 869,58 Kč
Shopping cart Koupit
BER351020
Přesné podkládací desky - sada 28 ks
Přesné podkládací desky - sada 28 ks
6 ks skladem
6 732,44 Kč
Shopping cart Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
11 ks skladem
1 384,24 Kč
Shopping cart Koupit
BER532011
Nivelační kyvný prvek Bernardo NE 120
Nivelační kyvný prvek Bernardo NE 120
48 ks skladem
1 541,54 Kč
Shopping cart Koupit

Univerzální frézka Bernardo UWF 150 Servo, digitální odměřování

Univerzální frézka Bernardo UWF 150 Servo s digitálním odměřováním

Těžký univerzální frézovací stroj UWF 150 je vhodný pro horizontální a vertikální frézování. Výkyvná frézovací hlava je vybavená opěrným ložiskem a frézovacím trnem.

  • Kalené a jemně broušené vedení zajišťuje vysokou pracovní přesnost
  • Přehledně umístěné ovládací prvky pro nastavení otáček a posuvů
  • Jemné strojní posuvy ve všech osách (zajištěno pomocí servomotoru)
  • Rychloposuvem pro osy X, Y a Z jsou sníženy ztrátové časy
  • Univerzální frézovací hlava systému "Huron", nastavitelná do pozice s libovolným úhlem
  • Horizontální vřeteno pro zvětšení rozsahu použitelnosti frézky
  • Ekonomické obrábění různých materiálů díky optimalizovanému sladění otáček vřeten a posuvů
  • Centrální mazání os X a Y je součástí základní dodávky
  • Otočný ovládací panel s ergonomicky rozmístěnými ovládacími prvky
  • Tichý chod zajišťují broušená kola v olejové lázni převodovky
  • Velký a přesně opracovaný křížový stůl s T-drážkami
  • Součástí dodávky je digitální odměřování polohy ES-12 H s LCD displejem v osách X / Y / Z
  • Těžká základna z masivní litiny umožńuje chod frézky bez vibrací

Součásti dodávky univerzální frézky Bernardo

  • Digitální zobrazování všech 3 os
  • Upínací šroub M 24 ve vřeteni
  • LED pracovní osvětlení
  • Chladicí zařízení
  • Horizontální opěrné ložisko
  • Vana pro chladicí kapalinu
  • Strojní posuv pro osy X, Y a Z
  • Dlouhý frézovací trn ISO 50 / 27 mm, ISO 50 / 32 mm
  • Kombinovaný frézovací trn ISO 50 / 32 mm
  • Ochranné kryty
  • Redukce ISO 50 / MK 4
  • Centrální mazání pro osy X a Y
  • Obslužné nářadí
Technické parametry
  • Výkon motoru (horizontální vřeteno) [W]: 5 500
  • Výkon motoru (vertikální vřeteno) [W]: 5 500
  • Výkon servo motoru [W]: 1 500
  • Krouticí moment servo motoru [Nm]: 10
  • Rozměry stolu [mm]: 1 600 x 360
  • Upínání ve vřetenu (horizontální): ISO 50
  • Upínání ve vřetenu (vertikální): ISO 50
  • Otáčky vřetena, horizontálně [U.min-1]: (12) 60 ÷ 1 800
  • Otáčky vřetena, vertikálně [U.min-1]: (12) 60 ÷ 1 750
  • Dráha pojezdu (podélný) (x) [mm]: 1 300
  • Dráha pojezdu (příčný) (y) [mm]: 300
  • Dráha pojezdu (vertikální) (z) [mm]: 400
  • Vzdálenost vřeteno / stůl, horizontálně [mm]: 15 ÷ 415
  • Vzdálenost vřeteno / stůl, vertikálně [mm]: 185 ÷ 585
  • Vyložení [mm]: 215 ÷ 840
  • Natáčení stolu [°]: ±45
  • Max. nosnost kříž. stolu [kg]: 300
  • Posuv podélný [mm.min-1]: (8) 30 ÷ 750
  • Posuv příčný [mm.min-1]: (8) 20 ÷ 500
  • Posuvy vertikální [mm.min-1]: (8) 15 ÷ 375
  • Rychloposuv v ose X, Y a Z [mm.min-1]: 1 200 / 800 / 600
  • Velikost T-drážky (3x) [mm]: 18
  • Výkon motoru chlazení [W]: 90
  • Chladicí výkon [l.min-1]: 25
  • Rozměry (š x h x v) [mm]: 2 530 × 2 200 × 2 300
  • Hmotnost [kg]: 2 695
BER021282XL
Univerzální frézka Bernardo UWF 110 Servo
Nadlimitní doprava
Univerzální frézka Bernardo UWF 110 Servo
Dostupnost na dotaz
471 900,00 Kč
Shopping cart Koupit
BER021286XL
Univerzální frézka Bernardo Variomill FU 1600 E Servo
Nadlimitní doprava
Univerzální frézka Bernardo Variomill FU 1600 E Servo
Dostupnost na dotaz
1 300 556,40 Kč
Shopping cart Koupit
BER021285XL
Univerzální frézka Bernardo Variomill FU 1200 E Servo
Nadlimitní doprava
Univerzální frézka Bernardo Variomill FU 1200 E Servo
Dostupnost na dotaz
1 122 807,40 Kč
Shopping cart Koupit
BER021284XL
Univerzální frézka Bernardo UWF 150 V Servo
Nadlimitní doprava
Univerzální frézka Bernardo UWF 150 V Servo
1 ks skladem
786 500,00 Kč
Shopping cart Koupit
BER021283XL
Univerzální frézka Bernardo UWF 130 Servo
Nadlimitní doprava
Univerzální frézka Bernardo UWF 130 Servo
Do 10 dnů
592 077,20 Kč
Shopping cart Koupit

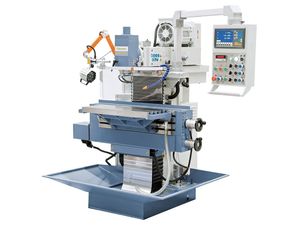

BER021331XL
Univerzální nástrojářská frézka Bernardo WFM 750 Servo
Nadlimitní doprava
Univerzální nástrojářská frézka Bernardo WFM 750 Servo
Dostupnost na dotaz
1 005 776,20 Kč
Shopping cart Koupit

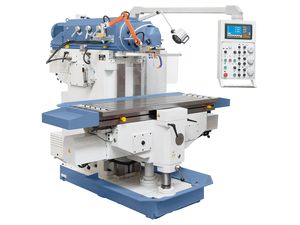

BER021287XL
