Stojanové vrtačko-frézky

Sloupová vrtačko-frézka Bernardo BF 45 HSV Vario

BER021108

02-1108

Sloupová vrtačko-frézka Bernardo BF 45 HSV Vario

Další obrázky

Sloupová vrtačko-frézka Bernardo BF 45 HSV Vario

BER021108 02-1108

napájecí napětí 400 V, výkon 1,1/1,5 kW, otáčky (plynule) 75 ÷ 2750 U.min^-1, kužel vřetena MK 4, zdvih pinoly 120 mm, vrták 32 mm, frézovací hlava 80 mm, vyložení 280 mm, vzdálenost vřeteno/stůl max. 640 mm, otáčení hlavy ±360°, stůl 730 x 210 mm, rozměry 1070 × 800 × 2060 mm

Do 10 dnů

125 840,00 Kč

104 000,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)

Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)

spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)

sklíčidlo pro M3 ÷ M12

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů Sada kleštin pro kužel MK 4. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Dvouosý otočný svěrák Bernardo PTS 100

Dvouosý otočný svěrák Bernardo PTS 100

Dvouosý otočný svěrák Bernardo PTS 100Šířka čelistí: 100 mmUpínací délka: 100 mmVáha: 17,5 kg

Otočný strojní svěrák Bernardo KV 125

Otočný strojní svěrák Bernardo KV 125

Strojní svěrák Bernardo KV 125 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Tělo svěráku je vyrobeno z kvalitní litiny Vodící plochy jsou kalené a broušené Mechanický upínací systém svěráku Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360° Robustní konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem

upínací délka 220 mm, čelisti 127 mm, otočný 360°

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobený ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5 Průměr: 125 mm Výška hrotu (od základny): 64 mm Výška těla: 85 mm Převodový poměr: 60:1 Stupnice: 360° Váha: 7,1 kg

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

upínání MK 4, rozsah 10 ÷ 225 mm

Sada upínek Bernardo SPW 12 (58 ks)

Sada upínek Bernardo SPW 12 (58 ks)

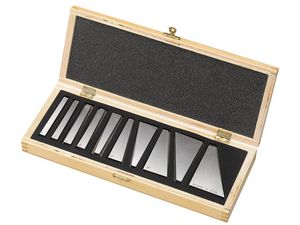

Šablony na měření úhlů, sada 10-dílná

Šablony na měření úhlů, sada 10-dílná

Šablony na měření úhlů, sada 10-dílná

Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm

Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm

Nastavitelný prizmatický úhelník Bernardo 0-60°/30x48x102 mm Prizmatické podložky jsou důležitou pomůckou při měření a kontrole dílů, proto se nabízí v mnoha variantách. Pro nastavení měřeného či obráběného dílu pod určitým úhlem jsou ideální nastavitelné prizmatické podložky.

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Vlnovité paralelní podložky Bernardo, sada - 18 dílů

Vlnovité paralelní podložky Bernardo, sada - 18 dílů

Vlnovité paralelní podložky Bernardo, sada - 18 dílů

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Dostupnost na dotaz

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty) Pro centrování, vyrovnání, orýsování, nastavení nulového bodu

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Automatický posuv frézovacího stolu Bernardo AL 450 D pro osu X

Automatický posuv frézovacího stolu Bernardo AL 450 D pro osu X

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)

Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)

spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 4 (M 3 ÷ M 12)

sklíčidlo pro M3 ÷ M12

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 4 - 15 kusů Sada kleštin pro kužel MK 4. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Dvouosý otočný svěrák Bernardo PTS 100

Dvouosý otočný svěrák Bernardo PTS 100

Dvouosý otočný svěrák Bernardo PTS 100Šířka čelistí: 100 mmUpínací délka: 100 mmVáha: 17,5 kg

Otočný strojní svěrák Bernardo KV 125

Otočný strojní svěrák Bernardo KV 125

Strojní svěrák Bernardo KV 125 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Tělo svěráku je vyrobeno z kvalitní litiny Vodící plochy jsou kalené a broušené Mechanický upínací systém svěráku Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360° Robustní konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem

upínací délka 220 mm, čelisti 127 mm, otočný 360°

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobený ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5 Průměr: 125 mm Výška hrotu (od základny): 64 mm Výška těla: 85 mm Převodový poměr: 60:1 Stupnice: 360° Váha: 7,1 kg

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm

upínání MK 4, rozsah 10 ÷ 225 mm

Sada upínek Bernardo SPW 12 (58 ks)

Sada upínek Bernardo SPW 12 (58 ks)

Šablony na měření úhlů, sada 10-dílná

Šablony na měření úhlů, sada 10-dílná

Šablony na měření úhlů, sada 10-dílná

Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm

Prizmatický úhelník 0 ÷ 60°/ 30 x 48 x 102 mm

Nastavitelný prizmatický úhelník Bernardo 0-60°/30x48x102 mm Prizmatické podložky jsou důležitou pomůckou při měření a kontrole dílů, proto se nabízí v mnoha variantách. Pro nastavení měřeného či obráběného dílu pod určitým úhlem jsou ideální nastavitelné prizmatické podložky.

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Vlnovité paralelní podložky Bernardo, sada - 18 dílů

Vlnovité paralelní podložky Bernardo, sada - 18 dílů

Vlnovité paralelní podložky Bernardo, sada - 18 dílů

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Dostupnost na dotaz

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty) Pro centrování, vyrovnání, orýsování, nastavení nulového bodu

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr

univerzální chladící kapalina - koncentrát ředitelný vodou

Automatický posuv frézovacího stolu Bernardo AL 450 D pro osu X

Automatický posuv frézovacího stolu Bernardo AL 450 D pro osu X

Sloupová vrtačko-frézka Bernardo BF 45 HSV Vario

Sloupová vrtačko-frézka Bernardo BF 45 HSV Vario

Přesná vrtačko-frézka řady BF se strojním posuvem pinoly, frekvenčním měničem otáček je mnohostranně použitelná v opravárenských provozech, mechanických dílnach i v oblastech výuky.

Plynulé nastavení otáček frekvenčním měničem s optimálním průběhem točivého momentu
Opracovaná základna s T-drážkami pro upínání vysokých obrobků
Pravý a levý chod pro závitování
Rozměrný křížový stůl s T-drážkami a obvodovým žlábkem pro chladicí kapalinu
Jednoduchá a rychlá změna počtu otáček pomocí řadící páky
Stabilní a broušený ocelový sloup, navržený pro velké namáhání
Seriově vybavena digitálním zobrazením vysunutí a otáček pinoly, LED pracovním osvětlením
Dodávána s automatickým posuvem pinoly a zařízením pro řezání závitů
Převodová hlava 180° výkyvná, 360° otočná a výškově stavitelná
Rybinové vedení v osách x, z, s vymezením vůlí klínovými lištami
Velmi klidný chod zajišťují broušená převodová ozubená kola běžící v olejové lázni
Rychloposuv a jemný posuv lze přepínat pomocí spojky
Kvalitní valivá ložiska zajišťují vysokou přesnost běhu vřetene
Vysoká bezpečnost zajištěná výškově stavitelným ochranným krytem podle normy CE

Součásti dodávky vrtačko-frézky Bernardo

Frekvenční měnič otáček
Rychloupínací sklíčidlo 3 - 16 mm / B 16
Upínací trn MK 4 / B 16
Upínací šroub M 16 ve vřeteni
Redukce MK 4/ MK 3
Strojní posuv vřetene
Výškově stavitelný ochranný kryt
Digitální zobrazení zdvihu pinoly
Zařízení pro řezání závitů
Chladicí zařízení
LED pracovní osvětlení
Nastavitelná stupnice
Servisní a obslužné nářadí

Technické parametry

Motor - výkon S₁ 100% [W]: 1 500
Motor - výkon S₆ 40%> [W]: 2 200
Napájecí napětí [V]: 400
Průměr vrtáku (ocel) [mm]: 32
Průměr vrtáku (litina) [mm]: 40
Průměr nožové hlavy [mm]: 80
Vyložení [mm]: 280
Počet otáček vřetena, plynule [U.min^-1]: 75 ÷ 2 750
Posuv pinoly [mm.ot^-1]: 0,10 / 0,18 / 0,26
Upínání ve vřetenu: MK 4
Zdvih pinoly [mm]: 120
Velikost stolu [mm]: 730 x 210
Velikosti T-drážky [mm]: 14
Vzdálenost vřeteno / stůl max. [mm]: 640
Vzdálenost vřeteno / základna max. [mm]: 1 190
Dráhy pojezdů (x/y) [mm]: 495 / 200
Výškový posun frézovací hlavy [mm]: 260
Průměr sloupu [mm]: 115
Základna [mm]: 365 x 375
Rozměry (š x h x v) [mm]: 1 070 × 800 × 2 060
Hmotnost [kg]: 362

Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os

Nadlimitní doprava

Vrtačko-frézka Bernardo FM 55 HSV. Odměřování 3os

napájecí napětí 400 V, výkon motoru 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužel vřetena MK 4, čelní fréza 80 mm, zdvih pinoly 120 mm, vyložení 220 mm, naklopení hlavy ±60°, vzdálenost vřeteno/stůl max. 485 mm, rozměry 1270 × 960 × 2120 mm

Vrtačko-frézka Bernardo FM 55 HSV Vario. Odměřování 3os

Nadlimitní doprava

Vrtačko-frézka Bernardo FM 55 HSV Vario. Odměřování 3os

napájecí napětí 400 V, výkon motoru 1,5 kW, otáčky (2 st. - plynule) 75 ÷ 2750 U.min-1, kužel vřetena MK 4, čelní fréza 80 mm, zdvih pinoly 125 mm, vyložení 220 mm, naklopení hlavy ±60°, vzdálenost vřeteno/stůl max. 485 mm, rozměry 1270 × 960 × 2120 mm

Vrtačko-frézka Bernardo FM 50 HSV

Vrtačko-frézka Bernardo FM 50 HSV

napájecí napětí 400 V, výkon motoru 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužel vřetena MK 4, čelní fréza 80 mm, zdvih pinoly 120 mm, vyložení 220 mm, naklopení hlavy ±60°, vzdálenost vřeteno/stůl max. 485 mm, rozměry 1140 × 970 × 1460 mm

Vrtačko-frézka Bernardo BF 28 BDC

Vrtačko-frézka Bernardo BF 28 BDC

napájecí napětí 230 V, výkon motoru 1,1 kW, otáčky (2 st., plynule) 100 ÷ 3000 U.min-1, kužel vřetena MK 3, stopková fréza 20 mm, čelní fréza 65 mm, závitování M 12, zdvih pinoly 67 mm, vyložení 175 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 365 mm, rozměry 970 × 605 × 1040 mm

Vrtačko-frézka Bernardo FM 55 HTC Vario. Odměřování 3os

Vrtačko-frézka Bernardo FM 55 HTC Vario. Odměřování 3os

napájecí napětí 400 V, příkon motoru 1,5 kW, otáčky (2 st. - plynule) 75 ÷ 2750 U.min-1, kužel vřetena ISO 30, čelní fréza 80 mm, zdvih pinoly 125 mm, vyložení 220 mm, naklopení hlavy ±60°, vzdálenost vřeteno/stůl max. 485 mm, pneumatické upínání nástrojů, rozměry 1270 × 960 × 2120 mm

Sloupová vrtačko-frézka Bernardo BF 45 HSV

Sloupová vrtačko-frézka Bernardo BF 45 HSV

napájecí napětí 400 V, výkon 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužel vřetena MK 4, zdvih pinoly 120 mm, vrták 32 mm, frézovací hlava 80 mm, vyložení 280 mm, vzdálenost vřeteno/stůl max. 640 mm, otáčení hlavy ±360°, stůl 730 x 210 mm, rozměry 1070 × 800 × 2060 mm

Vrtačko-frézka Bernardo BF 35 BDC se strojním posuvem a odměřováním 3 os

Vrtačko-frézka Bernardo BF 35 BDC se strojním posuvem a odměřováním 3 os

napájecí napětí 230 V, výkon motoru 2,2 kW, otáčky (2 st., plynule) 100 ÷ 3000 U.min-1, kužel vřetena MK 3, stopková fréza 25 mm, čelní fréza 75 mm, závitování M 20, zdvih pinoly 90 mm, vyložení 190 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 440 mm, odměřování 3 os, rozměry 1180 × 710 × 1220 mm

Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X

Vrtačko-frézka Bernardo BF 45 HSV. Strojní posuv pinoly a osy X

napájecí napětí 400 V, výkon motoru 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min-1, kužel vřetena MK 4, stopková fréza 25 mm, čelní fréza 80 mm, zdvih pinoly 120 mm, vyložení 280 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 640 mm, rozměry 1070 × 800 × 2060 mm

Katalogy

Akce 14. 10.2020 - 31. 12.2020

Akce 14. 10.2020 - 31. 12.2020 (1MB)

BERNARDO brusky

BERNARDO brusky (14MB)

BERNARDO frézky

BERNARDO frézky (21MB)

BERNARDO kovoobrábění

BERNARDO kovoobrábění (90MB)

BERNARDO pily

BERNARDO pily (13MB)

BERNARDO soustruhy

BERNARDO soustruhy (16MB)

BERNARDO vrtačky

BERNARDO vrtačky (12MB)

brusky

brusky (16MB)

Brusky 2021

Brusky 2021 (16MB)

Magnetické vrtačky 2021

Magnetické vrtačky 2021 (7MB)

magneticke_vrtacky

magneticke_vrtacky (7MB)

Pásové a kotoučové pily 2021

Pásové a kotoučové pily 2021 (16MB)

pasove_a_kotoucove_pily

pasove_a_kotoucove_pily (13MB)

soustruhy

soustruhy (19MB)

Soustruhy 2021

Soustruhy 2021 (22MB)

Soustruhy na dřevo

Soustruhy na dřevo (35MB)

vrtacko_frezky

vrtacko_frezky (22MB)

Vrtačkofrézky 2021

Vrtačkofrézky 2021 (26MB)

vrtacky

vrtacky (13MB)

Vrtačky 2021

Vrtačky 2021 (14MB)

Závitořezné vrtačky 2021

Závitořezné vrtačky 2021 (1MB)

zavitorezne_vrtacky

zavitorezne_vrtacky (2MB)

platba nad 3500 Kč do 30 kg

Doručení do 24 hodin

při objednání do 10 hod.

rychle a bezpečně

Platba QR kódem

ihned po odeslání objednávky
