- Motor - výkon S1 100% [W]: 1 100
- Motor - výkon S6 40% [W]: 1 500
- Napájecí napětí [V]: 230
- Vzdálenost hrotů [mm]: 700
- Výška hrotů [mm]: 150
- Točný průměr nad ložem [mm]: 280
- Průchod vřetene [mm]: 38
- Kužel vřetene: MK 5
- Rozsah otáček, plynule [U.min-1]: 50 ÷ 1 000 / 100 ÷ 1 800
- Rozsah posuvu - podélný [mm.ot-1]: (14) 0,07 ÷ 0,65
- Rozsah posuvu - příčný [mm.ot-1]: (11) 0,03 ÷ 0,12
- Metrický závit [mm]: (18) 0,2 ÷ 3,50
- Palcový závit [TPI]: (21) 8 ÷ 56
- Kužel pinoly: MK 3
- Posuv pinoly [mm]: 85
- Motor - výkon S1 100% [W]: 600
- Motor - výkon S6 40% [W]: 900
- Napájecí napětí [V]: 230
- Vrtaný průměr max. [mm]: 20
- Stopková fréza max. [mm]: 20
- Čelní fréza max. [mm]: 63
- Vyložení [mm]: 170
- Počet otáček vřetena, plynule [U.min-1]: 50 ÷ 2 250
- Kužel vřetena: MK 2
- Frézovací hlava výkyvná [°]: ±90
- Výškový posun frézovací hlavy [mm]: 260
- Rozměry stroje (š x h x v) [mm]: 1 380 x 640 x 1 020
- Celková hmotnost stroje [kg]: 298

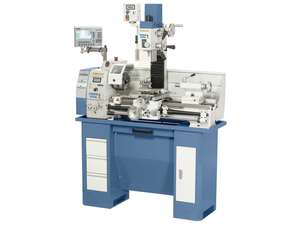

Kombi soustruh Bernardo Proficenter 700 BQV s digitálním odměřováním (230 V)
Kombinovaný soustruh s frézovacím nástavcem, digitální odměřování, napájecí napětí 230 V, výkon 1100 W, točná délka 700 mm, točný průměr nad ložem 280 mm, otáčky (2 st. - plynule) 50 ÷ 1800 U.min-1, kužel vřetena MK 5, průchod vřetena 38 mm, kužel pinoly MK 3, zdvih pinoly 85 mm, rozměry 1380 x 640 x 1020 mm
Doporučená prodejní cena: 146 289,00 Kč
138 974,55 Kč
114 855,00 Kč
bez DPH
Vhodné příslušenství
BER441025
Soustružnické nože Bernardo HSS 12 mm, sada 8-dílná
3 ks skladem
4 089,80 Kč
BER442031
Sada soustružnických nožů 12 mm s HM destičkou, 4 ks, se seřiz. klíčem
2 ks skladem
4 247,10 Kč
BER442052
Sada soustružnických nožů HM 12 mm, 6 ks, se seřiz. klíčem
3 ks skladem
5 662,80 Kč
BER443084
Soustružnické nože Bernardo HM 12 mm. Sada C (9 dílů)
13 ks skladem
5 757,18 Kč
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
5 ks skladem
3 366,22 Kč
BGS100901
Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)
Do 10 dnů
1 414,74 Kč
BER241096
Závitořezná hlava Bernardo Super M5-M12
5 ks skladem
12 143,56 Kč
BER215003
4čelisťové nesoustředné sklíčidlo Bernardo K72 / 160 mm, DIN 6350
2 ks skladem
5 159,44 Kč
BER210803
Sklíčidlo 4-čelisťové Standard DK12-160, DIN 6350, litina
1 ks skladem
7 361,64 Kč
BER212001F
4čelisťové sklíčidlo PS4-160 z litiny dle DIN 6350
Do 10 dnů
9 154,86 Kč
BER210853
Měkké čelisti pro sklíčidlo 160 mm DSJ-DK11-160
4 ks skladem
2 107,82 Kč
BER210866
Měkké čelisti monoblokové, DSJ-DK12-160
Do 10 dnů
2 799,94 Kč
BER213221
Měkké čelisti SJ-PS4-160 (monoblokové)
Do 10 dnů
4 247,10 Kč
BER231000
Sada rychloupínacích nožových držáků Bernardo velikost A
1 ks skladem
15 446,86 Kč
BER261005
Kleštinový upínač se sadou kleštin, MK 2 - 15 kusů
5 ks skladem
10 696,40 Kč
BER282025
Přesný strojní svěrák Bernardo PS 50
3 ks skladem
3 901,04 Kč
BER282045
Rychloupínací svěrák Bernardo SP 55
3 ks skladem
3 932,50 Kč
BER221002
Spřažený otočný hrot MK3. Typ PC
7 ks skladem
2 422,42 Kč
BER241082
Rychloupínací hlavička Bernardo 3 - 16 mm / B 16
30 ks skladem
1 548,80 Kč
BER241022
Redukční pouzdro MK 3 / MK 2
6 ks skladem
566,28 Kč
BER271034
Horizontálně-vertikálně dělící kruhový stůl Bernardo RT 4 S
4 ks skladem
5 379,66 Kč
BER221068
Revolverová hlava Bernardo MK 2 (3 polohy)
4 ks skladem
4 561,70 Kč
BER221069
Revolverová hlava Bernardo BER221069, MK 2 - 4 polohy.
3 ks skladem
5 285,28 Kč
BER221071
Revolverová hlava Bernardo MK 3 (6polohová)
1 ks skladem
4 970,68 Kč
BER221076
Nástavce k revolverové hlavě Bernardo MK 3
5 ks skladem
8 211,06 Kč
BER321062
Dotykové čidlo Bernardo MK 2, 160 mm
1 ks skladem
2 359,50 Kč
BER231092
Rychlá montáž výměny držáku Bernardo
Dostupnost na dotaz
3 554,98 Kč
BER561062
Podstavec pro soustruh Bernardo D6 Deluxe
3 ks skladem
12 363,78 Kč
BER561064
Podstavec pro soustruh Bernardo D8 Deluxe [Profi(center) 700-Serie]
2 ks skladem
14 974,96 Kč
BER561074
Podstavec Bernardo D10 Deluxe pro soustruh
2 ks skladem
17 649,06 Kč
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
5 ks skladem
1 384,24 Kč
BER031800
Pevná luneta pro soustruhy Bernardo Profi 700 WV a Profi 700 QV
1 ks skladem
2 265,12 Kč
BER031805
Posuvná luneta pro soustruh Bernardo Profi 700 WV a Profi 700 QV
1 ks skladem
2 107,82 Kč
BER031789
Upínací kotouč pr. 240 mm pro Bernardo Profi(center) 700 BWV / BQV
Do 10 dnů
1 950,52 Kč
BER031797
Příruba pr. 160 mm pro Bernardo Profi(center) 700 BWV / BQV
2 ks skladem
2 925,78 Kč
BER031799
Příruba pro sklíčidlo Bernardo DK11/DK12/P03/P04 pr. 160 mm
Do 10 dnů
2 925,78 Kč
BER511003
Univerzální chladící zařízení s plast. nádobou 10 l - 230 V
2 ks skladem
7 739,16 Kč
BER441025
Soustružnické nože Bernardo HSS 12 mm, sada 8-dílná
3 ks skladem
4 089,80 Kč
BER442031
Sada soustružnických nožů 12 mm s HM destičkou, 4 ks, se seřiz. klíčem
2 ks skladem
4 247,10 Kč
BER442052
Sada soustružnických nožů HM 12 mm, 6 ks, se seřiz. klíčem
3 ks skladem
5 662,80 Kč
BER443084
Soustružnické nože Bernardo HM 12 mm. Sada C (9 dílů)
13 ks skladem
5 757,18 Kč
BER421020
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
5 ks skladem
3 366,22 Kč
BGS100901
Závitníky a závitová očka M3 ÷ M12 BGS100901 NO (Sada 32 dílů)
Do 10 dnů
1 414,74 Kč
BER241096
Závitořezná hlava Bernardo Super M5-M12
5 ks skladem
12 143,56 Kč
BER215003
4čelisťové nesoustředné sklíčidlo Bernardo K72 / 160 mm, DIN 6350
2 ks skladem
5 159,44 Kč
BER210803
Sklíčidlo 4-čelisťové Standard DK12-160, DIN 6350, litina
1 ks skladem
7 361,64 Kč
BER212001F
4čelisťové sklíčidlo PS4-160 z litiny dle DIN 6350
Do 10 dnů
9 154,86 Kč
BER210853
Měkké čelisti pro sklíčidlo 160 mm DSJ-DK11-160
4 ks skladem
2 107,82 Kč
BER210866
Měkké čelisti monoblokové, DSJ-DK12-160
Do 10 dnů
2 799,94 Kč
BER213221
Měkké čelisti SJ-PS4-160 (monoblokové)
Do 10 dnů
4 247,10 Kč
BER231000
Sada rychloupínacích nožových držáků Bernardo velikost A
1 ks skladem
15 446,86 Kč
BER261005
Kleštinový upínač se sadou kleštin, MK 2 - 15 kusů
5 ks skladem
10 696,40 Kč
BER282025
Přesný strojní svěrák Bernardo PS 50
3 ks skladem
3 901,04 Kč
BER282045
Rychloupínací svěrák Bernardo SP 55
3 ks skladem
3 932,50 Kč
BER221002
Spřažený otočný hrot MK3. Typ PC
7 ks skladem
2 422,42 Kč
BER241082
Rychloupínací hlavička Bernardo 3 - 16 mm / B 16
30 ks skladem
1 548,80 Kč
BER241022
Redukční pouzdro MK 3 / MK 2
6 ks skladem
566,28 Kč
BER271034
Horizontálně-vertikálně dělící kruhový stůl Bernardo RT 4 S
4 ks skladem
5 379,66 Kč
BER221068
Revolverová hlava Bernardo MK 2 (3 polohy)
4 ks skladem
4 561,70 Kč
BER221069
Revolverová hlava Bernardo BER221069, MK 2 - 4 polohy.
3 ks skladem
5 285,28 Kč
BER221071
Revolverová hlava Bernardo MK 3 (6polohová)
1 ks skladem
4 970,68 Kč
BER221076
Nástavce k revolverové hlavě Bernardo MK 3
5 ks skladem
8 211,06 Kč
BER321062
Dotykové čidlo Bernardo MK 2, 160 mm
1 ks skladem
2 359,50 Kč
BER231092
Rychlá montáž výměny držáku Bernardo
Dostupnost na dotaz
3 554,98 Kč
BER561062
Podstavec pro soustruh Bernardo D6 Deluxe
3 ks skladem
12 363,78 Kč
BER561064
Podstavec pro soustruh Bernardo D8 Deluxe [Profi(center) 700-Serie]
2 ks skladem
14 974,96 Kč
BER561074
Podstavec Bernardo D10 Deluxe pro soustruh
2 ks skladem
17 649,06 Kč
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
5 ks skladem
1 384,24 Kč
BER031800
Pevná luneta pro soustruhy Bernardo Profi 700 WV a Profi 700 QV
1 ks skladem
2 265,12 Kč
BER031805
Posuvná luneta pro soustruh Bernardo Profi 700 WV a Profi 700 QV
1 ks skladem
2 107,82 Kč
BER031789
Upínací kotouč pr. 240 mm pro Bernardo Profi(center) 700 BWV / BQV
Do 10 dnů
1 950,52 Kč
BER031797
Příruba pr. 160 mm pro Bernardo Profi(center) 700 BWV / BQV
2 ks skladem
2 925,78 Kč
BER031799
Příruba pro sklíčidlo Bernardo DK11/DK12/P03/P04 pr. 160 mm
Do 10 dnů
2 925,78 Kč
BER511003
Univerzální chladící zařízení s plast. nádobou 10 l - 230 V
2 ks skladem
7 739,16 Kč
Kombi soustruh Bernardo Proficenter 700 BQV s digitálním odměřováním (230 V)
Kombi soustruh Bernardo Proficenter 700 BQV. Digitální odměřování ve dvou osách
Kombinované soustruhy Bernardo Proficenter jsou soustruhy s podélným i příčným posuvem navíc vybavené natáčecí frézovací hlavou (tzv. frézovacím nástavcem).
- Vrtání, frézovaní a soustružení v nejmenším prostoru, sériově s digitálním zobrazením hloubky vrtání a počtu otáček pro komfortní práci, velký průchod vřetena, všechno kombinované v jednom stroji
- Soustruhy, mající ve výbavě i frézovací nástavce umožňují mimo soustružnických i frézovací a vrtací práce
- Náš Topmodel Proficenter 700 BQV vyřeší veškeré požadavky mechaniků nebo pracovníků vzdělávacích a učňovských dílen
- Umožňuje vrtání, frézování a soustružení v omezeném prostoru
- Frézovací nástavec s digitálním ukazatelem velikosti posuvu a otáček pinoly
- Komfort prováděné práce ještě zvyšuje velký průchod vřetenem
- Uvedené přednosti spolu s dalšími jsou součástí jednoho dodaného stroje
- Digitální odměřování ve dvou osách
- Elektronická, plynulá regulace počtu otáček je optimálním nástrojem pro přizpůsobení řezných podmínek
- Digitální zobrazení otáček
- Model BQV je dodáván s automatickým podélným a příčným posuvem
- Prizmatické lože s větší styčnou plochou je indukčně kalené a broušené
- Sériově s průchodem ve vřeteni do pr. 38 mm pro obrábění dlouhých tyčí a hřídelů
- Vyrobeno podle standardních evropských norem
- S vodicím šroubem pro řezání závitů nebo pro automatický podélný posuv
- Horní suport je posuvný v ose X
- Rozšířená oblast použití doplněním oboustranně výkyvné frézovací hlavy
- Frézovací nástavec (frézovací přípravek) je součástí dodávky a je zahrnut v ceně!
- Frézovací nástavec s digitálním ukazatelem velikosti posuvu a otáček pinoly
- Dodáváno s pravým a levým chodem pinoly frézovacího nástavce
- S jemným doladěním posuvu pinoly ručním kolečkem
Součásti dodávky kombi soustruhu Bernardo
- Digitální odměřování ve dvou osách i200 s LCD displejem
- 3-čelisťové sklíčidlo DK11-160 mm
- Příruba sklíčidla pr. 160 mm
- Vrtačkové zubové sklíčidlo 1 - 13 mm / B 16
- Upínací trn MK 2 / B 16
- Pevné středicí hroty
- Výměnná kola (pro soustružení závitů)
- Čtyřstranný otočný nožový držák
- Kluzná spojka
- Mikrometrický podélný doraz
- Příčné saně s vrchním supportem
- Digitální zobrazení zdvihu pinoly
- Digitální ukazatel otáček
- Upínací šroub M 10 ve frézovacím vřetenu
- Ochranný kryt sklíčidla
- Ochranný kryt tažného šroubu
- Obslužné a servisní nářadí
Technické parametry
