- Rozměr pracovního stolu [mm]: 200 x 500
- T-drážky počet/šířka [mm]: 1 / 14
- Elektro-magnetická upínací deska [mm]: 200 x 460
- Max. posuv - podélný [mm]: 560
- Max. posuv - příčný [mm]: 240
- Max. vzdálenost středu vřetene od povrchu stolu - s magnetickou deskou [mm]: 450
- Maximální hmotnost obrobku [kg]: 180
- Rozměry brusného kotouče [mm]: 200 x 20 x 31,75
- Rychlost stolu, hydraulický pohon [m.min-1]: 7 ÷ 25
- Příčný posuv
- Autoposuv [mm.zdvih-1]: 0,5 ÷ 8
- Rychloposuv [mm.min-1]: 990
- Příčné nastavení ručním kolem [mm.ot-1]: 4
- Dílek noniusu [mm]: 0,02
- Vertikální posuv
- Autoposuv, vertikální [mm]: 0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05
- Rychloposuv [mm.min-1]: 480
- Vertikální nastavení ručním kolem [mm.ot-1]: 2
- Dílek noniusu [mm]: 0,005
- Motor vřetene [W]: 2 200
- Otáčky vřetene [U.min-1]: 2 850
- Motor hydraulického čerpadla [W]: 750
- Motor vertikálního posuvu [W]: 500
- Rozměry (š x h x v) [mm]: 2 160 × 1 650 x 1 840
- Hmotnost [kg]: 1 640
Rovinná bruska Bernardo BSG 2040 PLC s digitálním odměřováním
BER051445B
05-1445B
Stroj profi
Nadlimitní doprava
Rovinná bruska Bernardo BSG 2040 PLC s digitálním odměřováním
motor vřetene 2,2 kW, otáčky 2850 U.min-1, brusný kotouč 200 x 20 x 31,75 mm, stůl 200 x 500 mm, el-magnet. deska 200 x 460 mm, posuv - podélný 560 mm/příčný 240 mm, hmotnost obrobku 180 kg, řídící systém Siemens, 2 osé digitální odměřování ES-12 H, rozměry 2160 × 1650 x 1840 mm
614 099,20 Kč
507 520,00 Kč
bez DPH
Vhodné příslušenství
BER286005
Přesný svěrák Bernardo QGG 50
4 ks skladem
3 114,54 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
27 ks skladem
1 331,00 Kč
Koupit
BER051462
Příruba kotouče pro brusky Bernardo BSG 2040 MC / 2040 TDC / 2550 TDC
1 ks skladem
3 523,52 Kč
Koupit
BER051465
Chlazení s odsáváním a magnetickým separátorem pro Bernardo BSG 2040 MC až 40100 TDC
Chladicí zařízení Bernardo s odsáváním a magnetickým separátorem
Přídavný systém chlazení průmyslových kapalin s odsáváním a magnetickým separátorem částic určený pro řadu rovinných brusek Bernardo BSG 2040 MC až BGS 40100 TDC.
Životnost průmyslových kapalin je značně snižována třískami, kalem a různými dalšími nečistotami a zároveň nedostatkem kyslíku v nádržích s kolísáním teplot, případně znečištěním příměsí jiných olejů
Tato filtrační zařízení jsou vhodná při obrábění kovů, kdy je řezná kapalina znečištěna magnetickými i nemagnetickými částicemi
Filtrační zařízení tohoto typu filtruje řezné kapaliny přes magnetický separátor
Tato přídavná zařízení jsou vhodná pro filtraci řezných kapalin u kterých zároveň udržují tepelnou pohodu zabraňující rychlému znehodnocení této kapaliny (emulze)
8 ks skladem
70 470,40 Kč
Koupit
BER286005
Přesný svěrák Bernardo QGG 50
4 ks skladem
3 114,54 Kč
Koupit
BER541206
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
27 ks skladem
1 331,00 Kč
Koupit
BER051462
Příruba kotouče pro brusky Bernardo BSG 2040 MC / 2040 TDC / 2550 TDC
1 ks skladem
3 523,52 Kč
Koupit
BER051465
Chlazení s odsáváním a magnetickým separátorem pro Bernardo BSG 2040 MC až 40100 TDC
Chladicí zařízení Bernardo s odsáváním a magnetickým separátorem
Přídavný systém chlazení průmyslových kapalin s odsáváním a magnetickým separátorem částic určený pro řadu rovinných brusek Bernardo BSG 2040 MC až BGS 40100 TDC.
Životnost průmyslových kapalin je značně snižována třískami, kalem a různými dalšími nečistotami a zároveň nedostatkem kyslíku v nádržích s kolísáním teplot, případně znečištěním příměsí jiných olejů
Tato filtrační zařízení jsou vhodná při obrábění kovů, kdy je řezná kapalina znečištěna magnetickými i nemagnetickými částicemi
Filtrační zařízení tohoto typu filtruje řezné kapaliny přes magnetický separátor
Tato přídavná zařízení jsou vhodná pro filtraci řezných kapalin u kterých zároveň udržují tepelnou pohodu zabraňující rychlému znehodnocení této kapaliny (emulze)
8 ks skladem
70 470,40 Kč
Koupit

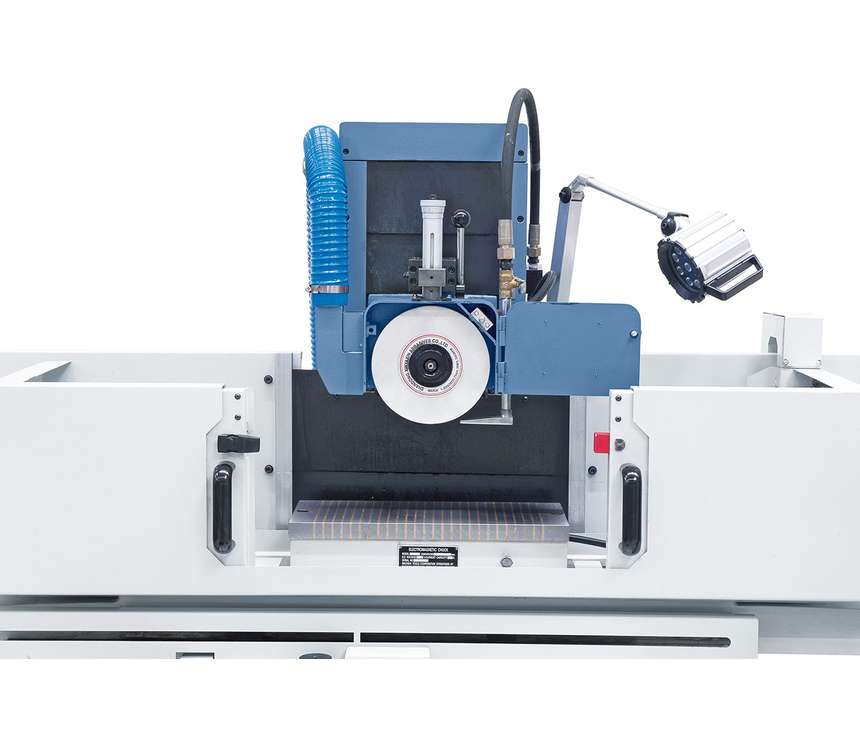

Rovinná bruska Bernardo BSG 2040 PLC s digitálním odměřováním
Rovinné brusky Bernardo BSG řady PLC jsou vhodné pro obrábění obrobků
do hmotnosti až 1 700 kg a rozměru broušené plochy až 2350 x 660 mm.
Vzhledem k rozsáhlému standardnímu vybavení:
- Počítačem řízené vertikální nastavení
- Paralelní orovnávač kotouče s mikrometrickým nastavením
- Magnetická upínací deska (včetně odmagnetování)
- Digitální odměřování 2os
poskytují tyto modely optimální a cenově výhodnou alternativu pro opravy
a výrobu nejenom forem, nástrojů, apod.
- Použitý hydraulický systém zajišťuje jemný a přesný pohyb stolu i při plném zatížení stolu brusky
- Samostatná a oddělená hydraulická jednotka s výměníkem tepla, zabraňuje tepelnému namáhání a vibracím stroje
- Masivně dimenzovanová, stabilní a žebrováním vyztužená konstrukce celého stroje
- Tuhý korpus stroje bez pnutí zaručuje vysokou přesnost a klidný chod brusky
- Nízká úroveň trhavého pohybu (slip-stick-efekt) díky vodicímu vedení s plastovým povlakem v osách x a y
- Axiální a radiální vůle v uložení vřetena jsou sníženy použitím předepnutých přesných ložisek bez axiální a radiální vůle
- Digitálně řízený automatický vertikální posuv se servomotorem
- Snadné nastavení podélné a příčné dráhy (pojezdu) stolu pomocí koncových dorazů/zarážek
- Podélný pohyb stolu v přesném plochém a V-vedení
- Příčný pohyb stolu v přesném dvojitém V-vedení
- Přísuv pomocí rychloposuvu pro najetí na požadovanou pracovní výšku.
Nastavitelný hrubovací, dokončovací a lešticí chod.
Automatické zvednutí po ukončení programu - Automatizovaný, digitálně řízený cyklus obrábění Siemens PLC s jednoduchým
nastavením jednoduchých cyklů broušení pomocí dotykové obrazovky:
- nastavením rychloposuvu
- nastavením velikosti úběru materiálu
- nastavení oboustranného přesahu broušení
- automatické naprogramování, provedení a ukončení cyklu
Součásti dodávky brusky na plocho Bernardo

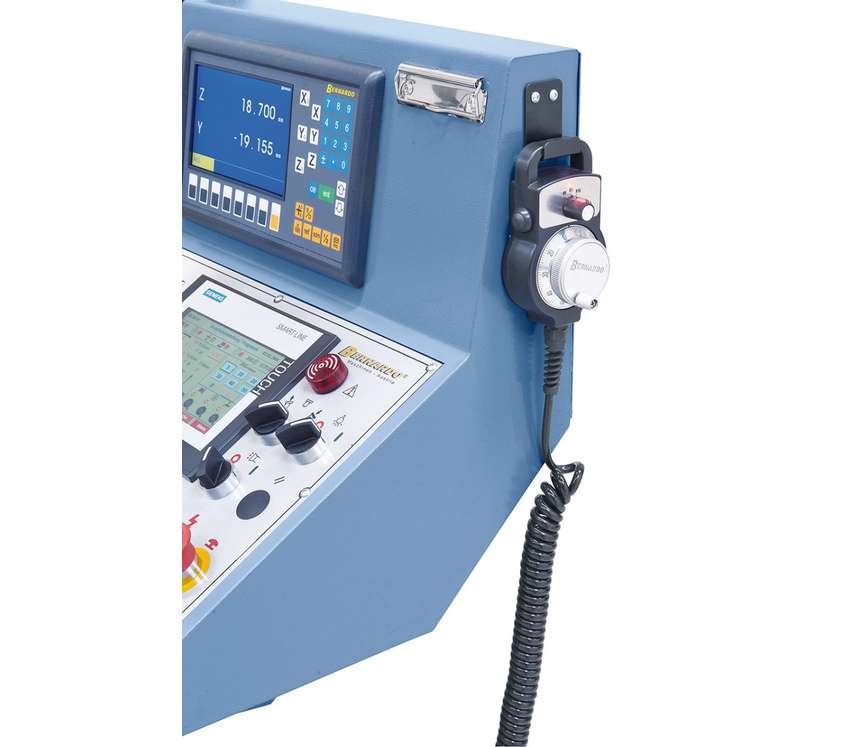

- Řídící systém Siemens + Siemens SMART panel IE V3 s dotykovým ovládáním
- 2 osé digitální odměřování ES-12 H s LCD displejem pro odměřování a zobrazování pozic
- Dálkové ovládání brusky pomocí ručního kolečka s elektronickým propojením

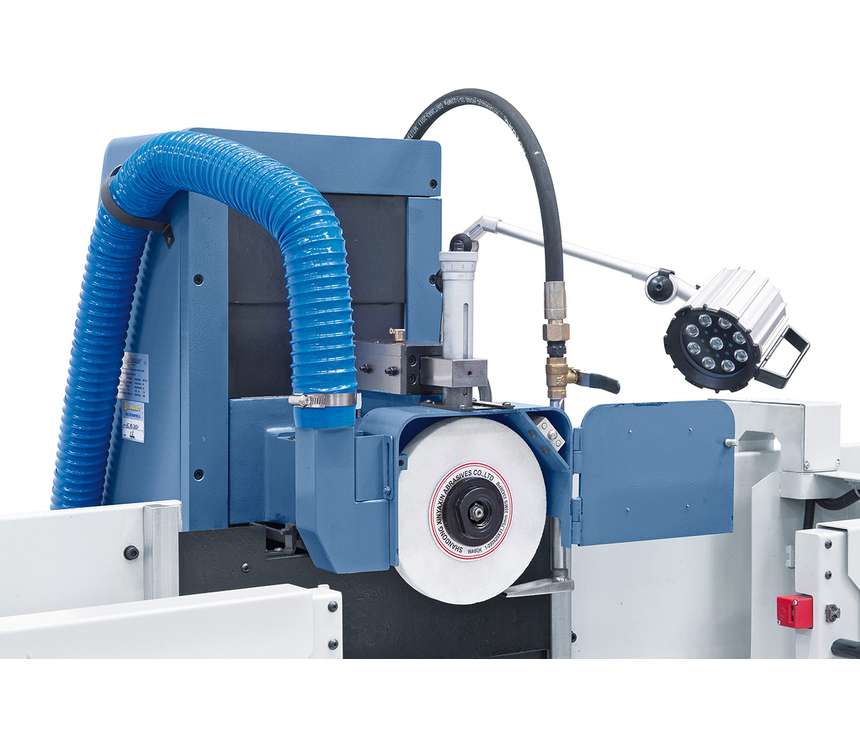

- Brusný kotouč
- Příruba brusného kotouče
- LED pracovní světlo
- Magnetická upínací deska
- Vyvažovací stojan
- Vyvažovací trn
- Ochranné kryty

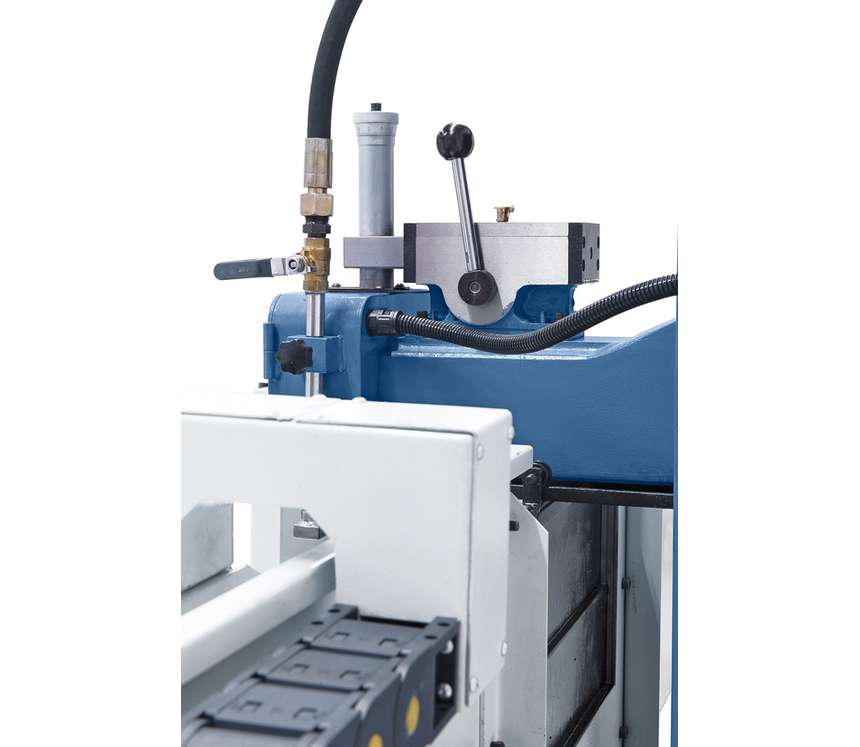

- Přípravek pro paralelní orovnávání
- Demagnetizační zařízení
- Chladicí zařízení
- Diamantový orovnávač brusných kotoučů
- Nivelační kyvné prvky - patky stroje
- Centrální mazání
- Chlazení hydraulického oleje
- Obslužné a servisní nářadí
