Pracovní oblast:
- Dráha pojezdu - osa X [mm]: 900
- Dráha pojezdu - osa Y [mm]: 900
- Dráha pojezdu - osa Z [mm]: 600
- Dráha pojezdu - osa W [mm]: 1 100
- Dráha pojezdu - příčný suport [mm]: 180
- Stolní upínací plocha [mm]: 1 100 x 960
- Zatížitelnost stolu [kg]: 2 500
- Vzdálenost vřeteno*/stůl [mm]: 0 ÷ 900
- Rychlost otáčení kruhového stolu [U.min-1]:1
- Vrtací výkon (max.) [mm]: 50
-
Hlavní vřeteno:
- Rozsah regulace otáček [U.min-1]: (22) 8 ÷ 1 000
- Průměr vřetena [mm]: 110
- Točivý moment hlavního vřetene (max.) [Nm]: 1 225
- Upnutí vřetene: ISO 50
- Počet otáček příčného suportu [U.min-1]: (18) 4 ÷ 200
- Posouvací síla, axiální (max.) [kN]: 12,25
- Otočný moment - příčný suport (max.) [Nm]: 1 960
-
Posuv:
- Rychloposuv - osa X [mm.min-1]: 2 500
- Rychloposuv - osa Y [mm.min-1]: 2 500
- Rychloposuv - osa W [mm.min-1]: 2 500
- Posuv - osa X [mm.ot-1]: (36) 0,01 ÷ 6
- Posuv - osa Y [mm.ot-1]: (36) 0,01 ÷ 6
- Posuv - osa Z [mm.ot-1]: (36) 0,01 ÷ 6
- Posuv - osa W [mm.ot-1]: (36) 0,01 ÷ 6
- Posuv příčného suportu [mm.min-1]: (18) 0,08 ÷ 12
-
Přesnost:
- Přesnost odečítání (digitální zobrazování) [mm]: 0,01
- Přesnost vyvrtávání [Ra / µm]: H7 ÷ 1,6
-
Hlavní parametry stroje:
- Výkon motoru hlavního pohonu [W]: 7 500
- Výkon motoru hlavního servopohonu [W]: 3 000
- Výkon motoru hlavního pohonu osy Z [W]: 4 000
- Výkon motoru hydraulického čerpadla [W]: 750
- Rozměry [mm]: 4 880 x 2 454 x 2 749
- Hmotnost [kg]: 11 500
PRODEJ SKONČIL
Horizontální vrtačko-frézka Knuth BO 110
výkon motoru vřetena 7,5 kW, otáčky (22 st.) 8 ÷ 1000 U.min-1, kužel vřetena ISO 50, vrták průměr 50 mm, velikost stolu 1100 x 960 mm, nosnost stolu 2500 kg, rozměry 4880 x 2454 x 2749 mm
Cena na dotaz
Podobné produkty
TOSF2VR
Nadlimitní doprava

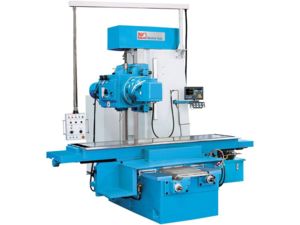

Konzolová frézka TOS F2V-R s digitálním odměřováním 3 os
napájecí napětí 400 V, výkon motoru vřetena 3,0 kW, otáčky (plynule) 60 ÷ 4000 U.min-1, kužel vřetena ISO 40, vyložení 373 mm, zdvih vřetena 125 mm, naklápění hlavy vřetena ±90°, stůl 1300 x 300 mm, nosnost stolu 200 kg, rozměry 2660 x 1760 x 2270 mm
1 ks skladem
1 209 987,90 Kč
Koupit
BER021313XL
Nadlimitní doprava

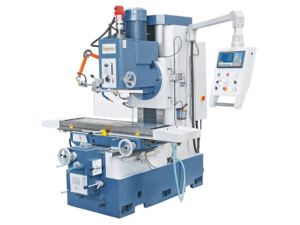

Ložová frézka Bernardo BFM 200 - digitální odměřování a pneum. upínání
napájecí napětí 400 V, výkon motoru vřetena 7,5 kW, otáčky (plynule) 20 ÷ 1800 U.min-1, kužel vřetena ISO 50, vyložení 520 mm, zdvih vřetena 100 mm, naklápění hlavy vřetena ±30°, stůl 1400 x 400 mm, rozměry 2160 x 2050 x 2500 mm
Dostupnost na dotaz
900 385,20 Kč
Koupit
BER021310XL
Nadlimitní doprava

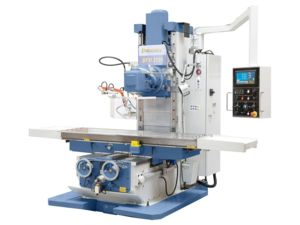

Ložová frézka Bernardo BFM 180 s digitálním odměřováním
napájecí napětí 400 V, výkon motoru vřetena 1,5/2,4 kW, otáčky (16 st.) 94 ÷ 2256 U.min-1, kužel vřetena ISO 40, vyložení 370 mm, zdvih vřetena 180 mm, naklápění hlavy vřetena ±45°, stůl 1220 x 360 mm, rozměry 1770 x 1800 x 2320 mm
Dostupnost na dotaz
599 627,60 Kč
Koupit
BER021323XL
Stroj výroba
Nadlimitní doprava

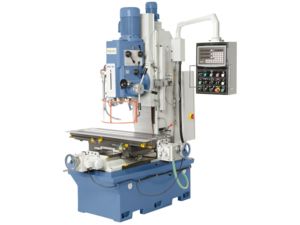

Konvenční ložová frézka Bernardo Servo BFM 2100 (3osé digitální odměřování)
napájecí napětí 400 V, výkon motoru vřetena 11 kW, otáčky (2 st. - plynule) 6 ÷ 1500 U.min-1, kužel vřetena ISO 50, vyložení 610 mm, naklápění hlavy vřetena 360°, stůl 2100 x 500 mm, rozměry 3350 x 2800 x 2830 mm
Dostupnost na dotaz
2 066 292,80 Kč
Koupit
PRO25014007
Novinka
Nadlimitní doprava
Univerzální frézka Proma FH-150N
napájecí napětí 400 V, příkon 7,54 kW, otáčky 40 ÷ 1800 U.min-1, kužel vřetena ISO 50, zdvih pinoly 105 mm, vyložení max. 520 mm, vzdálenost vřeteno/stůl max. 650 mm, rozměry 2260 x 2070 x 2280 mm
Do 3 dnů
864 490,01 Kč
Koupit
Horizontální vrtačko-frézka Knuth BO 110
Horizontální vrtačka/frézka Knuth BO 110
Těžká horizontální vrtačka/frézka Knuth BO 110 je určena pro obrábění velkých a těžkých dílů
- Sériově jsou stroje vybaveny digitálním odměřováním polohy ve 3 osách
- Stabilní obdélníková vedení, která jsou kalená a přesně broušená, zaručují přesnou práci po mnoho roků
- Mechanické funkce, které nesmějí probíhat současně, jsou blokovány
- Vřeteník a převody posuvů jsou vybaveny pojistnou spojkou proti přetížení
- Stroj je vybaven zařízením pro řezání závitů
- Upínací deska a vrtací vřeteno mají odlišné funkce s ohledem na rozsahy otáček, potřebné pro jejich úkoly
- Stůl je otočný o 360°
- Teleskopické ocelové kryty chrání vedení před třískami a nečistotami
- Stroj je dodáván s měniči frekvence a servomotory pro plynulou regulaci všech 3 os
- Včetně frézařského koníku
-
Digitální indikace polohy pro 3 osy:
- Vyšší pracovní přesnost
- Menší poruchovost
- Velká výrobní spolehlivost
- Podstatná úspora času
- Zvýšení produktivity práce
- Optimální čitelnost zobrazených hodnot
- Funkce odpovídající potřebám uživatele
- Přehledně uspořádaná klávesnice
- Rozlišení 0,01 / 0,005 mm
- Zadávání hodnot souřadnic
- Zachování polohy os při vypnutém zobrazení
- Výpočet roztečné kružnice
- Funkce kalkulačky
- Evidence zásobníku až pro 10 nástrojů
- Přepínání poloměr/průměr
- Přepočet mm/inch
- Instalace a montáž bez problémů a provoz bez údržby
Součásti dodávky horizontální vrtačky/frézky Knuth BO 110:
- Digitální odměřování ve třech osách
- Vyrovnávací klíny
- Centrální mazání
- Pracovní osvětlení
- Základové šrouby
- Obslužné a seřizovací nástroje
- Provozní návod
