Vrtačko-frézka Bernardo FM 40 HS

Name: Vrtačko-frézka Bernardo FM 40 HS
Brand: Bernardo
Price: 77391.6 CZK
Availability: InStock

BER021053

02-1053

Další obrázky

Vrtačko-frézka Bernardo FM 40 HS

BER021053 02-1053

napájecí napětí 400 V, výkon motoru 1,1/1,5 kW, otáčky (12 st.) 75 ÷ 3200 U.min^-1, kužel vřetena MK 3, zdvih pinoly 120 mm, vyložení 255 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 460 mm, rozměry 1100 × 830 × 1450 mm

1 ks skladem

77 391,60 Kč

63 960,00 Kč bez DPH

Do košíku

Dotaz

Na splátky

Vhodné příslušenství

BER421016

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

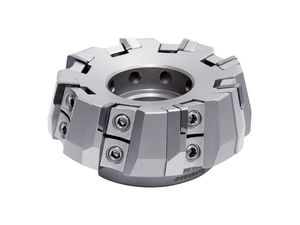

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)

spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 3 (M 3 ÷ M 12)

sklíčidlo pro M3 ÷ M12

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů Sada kleštin pro kužel MK 3. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Dvouosý otočný svěrák Bernardo PTS 100

Dvouosý otočný svěrák Bernardo PTS 100Šířka čelistí: 100 mmUpínací délka: 100 mmVáha: 17,5 kg

Otočný strojní svěrák Bernardo KV 125

Strojní svěrák Bernardo KV 125 s otočným stolem Využití svěráku: obráběcí centra, frézování, vrtání a broušení Tělo svěráku je vyrobeno z kvalitní litiny Vodící plochy jsou kalené a broušené Mechanický upínací systém svěráku Odnímatelná otočná základna - stůl se stupnicí v rozsahu 360° Robustní konstrukce vhodná pro frézování, vrtání a broušení Vyměnitelné upínací čelisti jsou kalené a broušené

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem

upínací délka 220 mm, čelisti 127 mm, otočný 360°

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6 Hodí se na vrtání a frézování pro horizontální či vertikální frézky a vrtačky Deska stolu je vyrobena z vysoce kvalitní litiny Šnek je kalený a broušený, vyrobený ze speciální litiny Upínání stolu pomocí dvou upínacích pák Převodový poměr 90:1 Možnost dělení prostřednictvím ručního kolečka s noniusem Pracovní stůl se stupnicí 360°

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5 Průměr: 125 mm Výška hrotu (od základny): 64 mm Výška těla: 85 mm Převodový poměr: 60:1 Stupnice: 360° Váha: 7,1 kg

Univerzální dělící hlava BS-0

Univerzální dělící hlava BS-0Vřetena v přesných kuželíkových ložiscíchKalený a broušený šnek z nerezové oceliŠnekové kolo z bronzuPřevodový poměr 40:1Sklopná od -10 ° do +90 °Přímé dělení po 24Všechna dělení od 2 do 50, možnost dalších dělení od 52 do 380

Přesná vyvrtávací hlava Bernardo MK 3. Sada s noži pro otvory 10 ÷ 225 mm

upínání MK 3, rozsah 10 ÷ 225 mm

Sada upínek Bernardo SPW 12 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

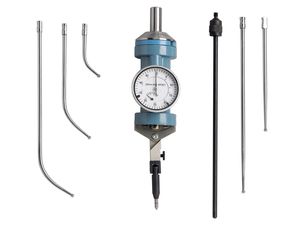

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty) Pro centrování, vyrovnání, orýsování, nastavení nulového bodu

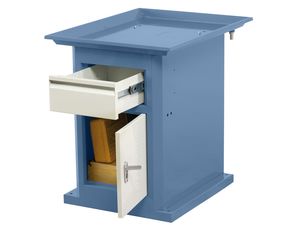

Podstavec Bernardo BF 3

Podstavec Bernardo BF 3 Univerzální stojan pro vrtačky a vrtačko fézky S vanou na třísky Skřínka s uzamykatelnými dveřmi a s odkládací policí

Podstavec BF 6 s vanou na chladící kapalinu

Podstavec Bernardo BF 6 s vanou na chladící kapalinu Vana na chladící kapalinu je součástí dodávky. Vhodné pro tyto typy strojů: FM 45 eco FM 40 FM 40 V FM 45 FM 45 V FM 50 VM

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Automatický posuv frézovacího stolu Bernardo AL 450 D pro osu X

Podstavec Bernardo BF 3 Deluxe s vanou na třísky

Univerzální stojan Bernardo BF 3 Deluxe Univerzální stojan pro vrtačky a vrtačko fézky s vanou na třísky. Univerzální stojan pro vrtačky a vrtačko fézky Vana na třísky Skřínka s uzamykatelnými dveřmi a se zásuvkou

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Titanová sada fréz 6 - 25 mm - 10 kusů

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Bernardo 20-ti dílná sada 2 a 4 břitých titanových fréz 3 - 20 mm - Obsahuje

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada B (9 ks)

spirálové vrtáky, kuželová stopka, materiál HSS, povrch TiN

Závitovací sklíčidlo Bernardo - rychlovýměnné MK 3 (M 3 ÷ M 12)

sklíčidlo pro M3 ÷ M12

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů

Kleštinový upínač se sadou kleštin, MK 3 - 15 kusů Sada kleštin pro kužel MK 3. Kleštiny pro upínání v rozsahu 3 - 25 mm. Kaleno a vyrobeno dle normy DIN 6338 A

Dvouosý otočný svěrák Bernardo PTS 100

Dvouosý otočný svěrák Bernardo PTS 100Šířka čelistí: 100 mmUpínací délka: 100 mmVáha: 17,5 kg

Otočný strojní svěrák Bernardo KV 125

Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem

upínací délka 220 mm, čelisti 127 mm, otočný 360°

Horizontálně-vertikální kruhový dělící stůl Bernardo HV 6

Horizontálně-vertikální otočný stůl Bernardo RT 5

Horizontálně-vertikální otočný stůl Bernardo RT 5 Průměr: 125 mm Výška hrotu (od základny): 64 mm Výška těla: 85 mm Převodový poměr: 60:1 Stupnice: 360° Váha: 7,1 kg

Univerzální dělící hlava BS-0

Přesná vyvrtávací hlava Bernardo MK 3. Sada s noži pro otvory 10 ÷ 225 mm

upínání MK 3, rozsah 10 ÷ 225 mm

Sada upínek Bernardo SPW 12 (58 ks)

Přesné podkládací desky - sada 28 ks

Přesné podkládací desky - sada 28 ks 28-dílná sada, z vysoce kvalitné ocele Párově a jemně broušené

Dotykové čidlo se světel.indik.SOE 20 S pr. 20mm/L 120

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty) Pro centrování, vyrovnání, orýsování, nastavení nulového bodu

Podstavec Bernardo BF 3

Podstavec Bernardo BF 3 Univerzální stojan pro vrtačky a vrtačko fézky S vanou na třísky Skřínka s uzamykatelnými dveřmi a s odkládací policí

Podstavec BF 6 s vanou na chladící kapalinu

Podstavec Bernardo BF 6 s vanou na chladící kapalinu Vana na chladící kapalinu je součástí dodávky. Vhodné pro tyto typy strojů: FM 45 eco FM 40 FM 40 V FM 45 FM 45 V FM 50 VM

Univerzální chladící zařízení s plast. nádobou 10 l - 230 V

Automatický posuv frézovacího stolu Bernardo AL 450 D pro osu X

Podstavec Bernardo BF 3 Deluxe s vanou na třísky

4 ks skladem

13 118,82 Kč

Koupit

Vrtačko-frézka Bernardo FM 40 HS

Vrtačko-frézka FM 40 HS svou kompaktní stavbou a vedením převodové hlavy v rybinových drážkách poskytuje vysokou míru přesnosti pro vrtání a frézování ve vodorovné, svislé a šikmé rovině. Obráběcí stroj vhodný pro modeláře, řemeslníky a opravárenské dílny.

Jednoduchá a rychlá změna otáček řadicí pákou
Mnohostranné možnosti využití k vrtání, frézování, řezání závitů, apod.
Masivní a zvětšený křížový stůl s přesně opracovaným povrchem
Stavitelné klínové lišty i na vedení křížového stolu
Klidný chod díky broušeným převodovým ozubeným kolům běžícím v olejové lázni
Vysoká přesnost vřetene použitím kuželíkových ložisek
Pravý a levý směr otáček vřetene vhodný k řezání závitů
Hlava převodovky je naklápěcí o 180°, otočná o 360° a výškově stavitelná
2rychlostní motor s vysokým točivým momentem, rozsah otáček 75 - 3200 ot/min
Přestavení pinoly rukojetí, jemné nastavení ručním kolem

Součásti dodávky vrtačko-frézky Bernardo

Rychloupínací sklíčidlo 1 - 16 mm / B 16
Upínací trn MK 3 / B 16
Upínací šroub ve vřeteni M 12
Redukční pouzdro MK 3 / 2
Kombinovaný upínací trn MK 3 / 27 mm
Výškově stavitelný ochranný kryt
LED pracovní osvětlení
Digitální zobrazení zdvihu pinoly
Zařízení pro řezání závitů
Nastavitelná stupnice
Servisní a obslužné nářadí
Dodávána bez podstavce

Technické parametry

Motor - výkon S₁ 100% [W]: 1 100 / 1 500
Motor - výkon S₆ 40% [W]: 1 500 / 2 200
Napájecí napětí [V]: 400
Průměr vrtáku (ocel) [mm]: 32
Průměr vrtáku (litina) [mm]: 40
Vyložení [mm]: 255
Počet otáček vřetena [U.min^-1: (12) 75 ÷ 3 200
Kužel vřetena: MK 3
Zdvih pinoly [mm]: 120
Velikost stolu [mm]: 730 x 210
Dráhy pojezdů (x/y) [mm]: 520 x 175
Otočná frézovací hlava [°]: ±90
Vzdálenost vřetena a stolu [mm]: 135 ÷ 460
Výškový posun frézovací hlavy [mm]: 325
Velikost T-drážek [mm]: 14
Průměr sloupu [mm]: 115
Rozměry stroje (š x h x v) [mm]: 1 100 x 830 x 1 450
Hmotnost [kg]: 260
