- Průměr vrtáku [mm]: 50
- Řezání závitů max.: M36
- Vyložení min. / max. [mm]: 340 ÷ 990
- Vertikální posuv ramena [mm]: 395
- Zdvih pinoly [mm]: 240
- Otáčky vřetena, plynulá regulace [U.min-1]: 48 ÷ 310 / 310 ÷ 2 000
- Upínání (provedení) vřetene [MAS-BT]: BT 40
- Rozsahy posuvů [mm.U-1]: (6) 0,08 / 0,12 / 0,17 / 0,24 / 0,35 / 0,50
- Vzdálenost vřeteno / stůl [mm]: 405 ÷ 800
- Plocha stolu [mm]: 1 355 x 605
- Velikost T-drážek [mm]: 18
- Průměr sloupu [mm]: 240
- Výkon motoru [W]: 3 700
- Rozměry stroje (d x š x v) [mm]: 2 450 x 1 360 x 2 900
- Hmotnost [kg]: 3 100
PRODEJ SKONČIL
Radiální vrtačka Bernardo SRB 50
radiální vrtačka, 3,7 kW, 400 V, otáčky (2 st. - plynule) 48 ÷ 2000 U.min-1, vrták 50 mm, závitování M 36, vyložení 990 mm, vřeteník naklápěcí ±80°, provedení vřetena BT 40, pneumatické
upínání, rozměry 2450 x 1360 x 2900 mm
915 776,40 Kč
756 840,00 Kč
bez DPH
Podobné produkty
BER011328XL

Doporučujeme
Nadlimitní doprava
Radiální vrtačka Bernardo RD 1600 Vario
radiální vrtačka, 4,0 kW, 400 V, otáčky (2 st. - plynule) 38 ÷ 2000 U.min-1, vrták 60 mm, závitování M 46, vyložení 1600 mm, frekvenční měnič otáček, rozměry 1100 x 2600 x 2770 mm
1 ks skladem
748 118,80 Kč
WEVOM50

Nadlimitní doprava
Montážní otočná vrtačka Weiler VOM 50
radiální vrtačka, 4,0 kW (motor), 400 V, otáčky (5 st.) 16 ÷ 800 U.min-1, vrták 65 mm, závitování M 48, vyložení 2070 mm, vřeteník naklápěcí 180°, vřeteník otočný kolem sloupu o 360°, rozměry 5470 x 4540 x 3400 mm
Dostupnost na dotaz
2 508 935,00 Kč
WEVO75

Nadlimitní doprava
Otočná radiální vrtačka Weiler VO 75
radiální vrtačka, 7,5 kW (motor), 400 V, otáčky (16 st.) 11,2 ÷ 2000 U.min-1, vrták 75 mm, závitování M 75, vyložení 2000 mm, rozměry 3700 x 1380 x 4050 mm
Dostupnost na dotaz
Cena na dotaz
BER011329XL

Nadlimitní doprava
Radiální vrtačka Bernardo RD 1250 x 50
radiální vrtačka, 4,0 kW, 400 V, otáčky (16 st.) 25 ÷ 2000 U.min-1, vrták 50 mm, závitování M 42, vyložení 1220 mm, rozměry 2035 x 1000 x 2830 mm
Dostupnost na dotaz
552 610,63 Kč
PRO25030327

Nadlimitní doprava
Radiální vrtačka Proma RV-32. ZDARMA 9x vrták 14,5-30 mm MK3
radiální vrtačka, 1,1 kW, 400 V, otáčky (8 st.) 100 ÷ 1600 U.min-1, vrták 32 mm, závitování M 22, vyložení 720 mm, otáčky vpravo-vlevo, rozměry 620 x 1200 x 1550 mm
Do 3 dnů
123 490,00 Kč
BER011331XL

Nadlimitní doprava
Radiální vrtačka Bernardo RD 1600 x 50
radiální vrtačka, 4,0 kW, 400 V, otáčky (16 st.) 25 ÷ 2000 U.min-1, vrták 50 mm, závitování M 42, vyložení 1590 mm, rozměry 2450 x 980 x 2840 mm
Do 10 dnů
601 625,31 Kč
BER011324XL

Nadlimitní doprava
Radiální vrtačka Bernardo RD 820 x 32
radiální vrtačka, 1,5 kW, 400 V, otáčky (6 st.) 75 ÷ 1220 U.min-1, vrták 32 mm, závitování M 24, vyložení 820 mm, rozměry 1470 x 750 x 2100 mm
Dostupnost na dotaz
243 815,00 Kč
DON199999

Nadlimitní doprava
Rychlá radiální vrtačka DONAUALPHA 30
radiální vrtačka, 1,6 kW, 400 V, otáčky (18 st.) 50 ÷ 3500 U.min-1, vrták 30 mm, závitování M 20, vyložení 1320 mm, vřeteník otočný kolem sloupu o 325°, rozměry 2600 x 2614 x 2342 mm
Dostupnost na dotaz
1 412 541,90 Kč
Vhodné příslušenství
BER411055

Vrtáky Bernardo HSS pr. 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada C (Sada 17 ks)
4 ks skladem
6 197,62 Kč
BER531028

Upínací stůl - kostka 420 x 600 x 300 mm
Stůl kostky 420 x 600 x 300 mm
Do 10 dnů
37 752,00 Kč
BER531029

Upínací deska 1200 x 550 mm
Upínací deska 1200 x 550 mm
Do 10 dnů
37 752,00 Kč
BER261085

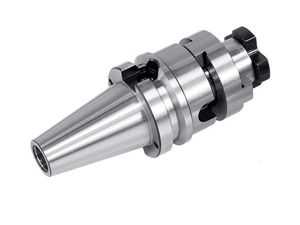

Kombinovaný frézovací trn Bernardo MAS-BT 40/27
Kombinovaný frézovací trn Bernardo MAS-BT 40/27
Unašeč pro frézy v provedení s kuželovou stopkou BT 40 a upínáním frézy o průměru 27 mm
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
2 372,81 Kč
BER261086

Kombinovaný frézovací trn Bernardo MAS-BT 40/32
Kombinovaný frézovací trn Bernardo MAS-BT 40/32
Unašeč pro frézy v provedení s kuželovou stopkou BT 40 a upínáním frézy o průměru 32 mm
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
2 372,81 Kč
BER261076

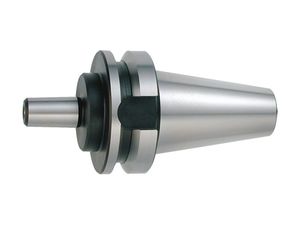

Redukce Bernardo MAS-BT 40 / MK 2 pro nástroje s MK a vyrážečem
Mezipouzdro MAS-BT 40/MK2 pro MK nástroje s vyhazovačem
Dostupnost na dotaz
2 372,81 Kč
BER261077

Redukce Bernardo MAS-BT 40 / MK 3 pro nástroje s MK a vyrážečem
Mezipouzdro MAS-BT 40/MK3 pro MK nástroje s vyhazovačem
Dostupnost na dotaz
2 372,81 Kč
BER261078

Redukce Bernardo MAS-BT 40 / MK 4 pro nástroje s MK a vyrážečem
Mezipouzdro MAS-BT 40/MK4 pro MK nástroje s vyhazovačem
Dostupnost na dotaz
2 372,81 Kč
BER282017

Strojní svěrák Bernardo BMI 150
Strojní svěrák Bernardo BMI 150Šířka čelistí: 150 mmUpínací délka: 170 mmVáha: 24 kg
4 ks skladem
5 631,34 Kč
BER282020

Svěrák pro vrtačky Bernardo BMS 200 - masivní
Masivní svěrák Bernardo BMS 200
Masivní strojní svěrák určený pro vrtačky
1 ks skladem
8 431,28 Kč
BER281021

Strojní svěrák MS 200
Strojní svěrák MS 200Šířka čelistí : 200 mm
1 ks skladem
7 707,70 Kč
BER241083

Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 18
12 ks skladem
1 793,22 Kč
BER531027

Naklápěcí horizontální stůl Bernardo 400 x 600 mm
Naklápěcí horizontální stůl 400 x 600 mm
Do 10 dnů
50 336,00 Kč
BER261070

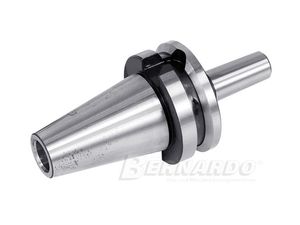

Upínací trn Bernardo MAS-BT 40/ B 12
Upínací trn pro vrtačková sklíčidla Bernardo MAS-BT 40 / B12
Kuželové upínače pro vrtačková sklíčidla
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
1 603,25 Kč
BER261071

Upínací trn Bernardo MAS-BT 40/ B 16
Upínací trn pro vrtačková sklíčidla Bernardo MAS-BT 40 / B16
Kuželové upínače pro vrtačková sklíčidla
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
1 603,25 Kč
BER261072

Upínací trn Bernardo MAS-BT 40/ B 18
Upínací trn pro vrtačková sklíčidla Bernardo MAS-BT 40 / B18
Kuželové upínače pro vrtačková sklíčidla
Určeno pro Bernardo SRB 50
1 ks skladem
1 571,19 Kč
BER261073

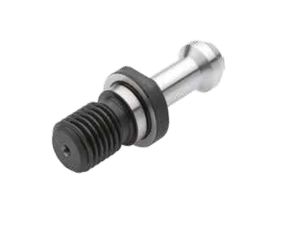

Upínací čep MAS-BT 40
Upínací čep Bernardo MAS-BT 40
Rozměry M16 - 45°
Dostupnost na dotaz
416,85 Kč
BER541206

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
21 ks skladem
1 331,00 Kč
BER411055

Vrtáky Bernardo HSS pr. 14,5 ÷ 30 mm s kuželovou stopkou MK 2/MK 3. Sada C (Sada 17 ks)
4 ks skladem
6 197,62 Kč
BER531028

Upínací stůl - kostka 420 x 600 x 300 mm
Stůl kostky 420 x 600 x 300 mm
Do 10 dnů
37 752,00 Kč
BER531029

Upínací deska 1200 x 550 mm
Upínací deska 1200 x 550 mm
Do 10 dnů
37 752,00 Kč
BER261085

Kombinovaný frézovací trn Bernardo MAS-BT 40/27
Kombinovaný frézovací trn Bernardo MAS-BT 40/27
Unašeč pro frézy v provedení s kuželovou stopkou BT 40 a upínáním frézy o průměru 27 mm
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
2 372,81 Kč
BER261086

Kombinovaný frézovací trn Bernardo MAS-BT 40/32
Kombinovaný frézovací trn Bernardo MAS-BT 40/32
Unašeč pro frézy v provedení s kuželovou stopkou BT 40 a upínáním frézy o průměru 32 mm
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
2 372,81 Kč
BER261076

Redukce Bernardo MAS-BT 40 / MK 2 pro nástroje s MK a vyrážečem
Mezipouzdro MAS-BT 40/MK2 pro MK nástroje s vyhazovačem
Dostupnost na dotaz
2 372,81 Kč
BER261077

Redukce Bernardo MAS-BT 40 / MK 3 pro nástroje s MK a vyrážečem
Mezipouzdro MAS-BT 40/MK3 pro MK nástroje s vyhazovačem
Dostupnost na dotaz
2 372,81 Kč
BER261078

Redukce Bernardo MAS-BT 40 / MK 4 pro nástroje s MK a vyrážečem
Mezipouzdro MAS-BT 40/MK4 pro MK nástroje s vyhazovačem
Dostupnost na dotaz
2 372,81 Kč
BER282017

Strojní svěrák Bernardo BMI 150
Strojní svěrák Bernardo BMI 150Šířka čelistí: 150 mmUpínací délka: 170 mmVáha: 24 kg
4 ks skladem
5 631,34 Kč
BER282020

Svěrák pro vrtačky Bernardo BMS 200 - masivní
Masivní svěrák Bernardo BMS 200
Masivní strojní svěrák určený pro vrtačky
1 ks skladem
8 431,28 Kč
BER281021

Strojní svěrák MS 200
Strojní svěrák MS 200Šířka čelistí : 200 mm
1 ks skladem
7 707,70 Kč
BER241083

Rychloupínací hlavička Bernardo 1 ÷ 16 mm / B 18
12 ks skladem
1 793,22 Kč
BER531027

Naklápěcí horizontální stůl Bernardo 400 x 600 mm
Naklápěcí horizontální stůl 400 x 600 mm
Do 10 dnů
50 336,00 Kč
BER261070

Upínací trn Bernardo MAS-BT 40/ B 12
Upínací trn pro vrtačková sklíčidla Bernardo MAS-BT 40 / B12
Kuželové upínače pro vrtačková sklíčidla
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
1 603,25 Kč
BER261071

Upínací trn Bernardo MAS-BT 40/ B 16
Upínací trn pro vrtačková sklíčidla Bernardo MAS-BT 40 / B16
Kuželové upínače pro vrtačková sklíčidla
Určeno pro Bernardo SRB 50
Dostupnost na dotaz
1 603,25 Kč
BER261072

Upínací trn Bernardo MAS-BT 40/ B 18
Upínací trn pro vrtačková sklíčidla Bernardo MAS-BT 40 / B18
Kuželové upínače pro vrtačková sklíčidla
Určeno pro Bernardo SRB 50
1 ks skladem
1 571,19 Kč
BER261073

Upínací čep MAS-BT 40
Upínací čep Bernardo MAS-BT 40
Rozměry M16 - 45°
Dostupnost na dotaz
416,85 Kč
BER541206

Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
univerzální chladící kapalina - koncentrát ředitelný vodou
21 ks skladem
1 331,00 Kč
Radiální vrtačka Bernardo SRB 50
Radiální vrtačka Bernardo SRB 50
Radiální vrtačka SRB 50 je v našem programu největším modelem řady rychlých radiálních vrtaček. Hlavní rozdíl oproti typu SRB 40 je v rozšíření upínací plochy stolu, ve zvýšení vrtacího výkonu a v doplnění o pneumatické upínání nástrojů s kuželem BT 40 (JIS B 6339 [MAS-BT]).
Specifikace radiální vrtačky Bernardo SRB 50
- Velký počet variant upínání a obrábění s ohledem na speciální provedení konstrukce
- Elektromotoricky ovládaný posuv celé vrtací hlavy je vhodný pro vrtání hlubokých otvorů
- Jednoduchá a snadná výměna nástroje pomocí pneumatického upínání
- Závitovací zařízení a automatický posuv pinoly se 6-ti posuvy je součástí dodávky
- Upínací stůl s velkou plochou (1 355 x 605 mm) pro upínání několika obrobků současně
- Rychlé nastavení vrtací hlavy (vřeteníku) nad obrobek, včetně hydraulicky ovládané aretace.
- Součástí dodávky je 2-rychlostní plynulá regulace otáček vřetene
- Silnostěnný a žebrovaný sloup zajišťuje vysokou tuhost vyložení
- Stabilní konstrukce snižuje vibrace a chvění při obrábění
- Digitální zobrazování počtu otáček a velikosti posuvu vřetene
- Elektromotoricky výškově nastavitelná poloha
- Ergonomicky umístěné spínací a ovládací prvky na přední stěně stroje
- Mimo vrtání, úkosování a protáčení otvorů lze provádět i lehčí frézařské práce
- Pro průmysl
- Motor pro hydraulický systém a rozvody je umístěn na zadní stěně vrtačky
Součásti dodávky radiální vrtačky Bernardo
- Elektromagnetický posuv pinoly
- Digitální zobrazení otáček
- Digitální zobrazení hloubky vrtání
- Motoricky stavitelná vyvrtávací hlava
- Pneumatické upínání nástrojů
- Prvotní olejová náplň Shell Tellus 46
- Redukční pouzdro MK 4/MK 3, MK 4/MK 2, MK 3/MK 1
- Závitovací zařízení
- Chladicí systém
- LED pracovní osvětlení
- Výškově stavitelný ochranný kryt
- Servisní nářadí
Technické parametry
