Univerzální frézka Bernardo UWF 90 s digitálním odměřováním a pneumatickým upínáním
Nadlimitní doprava
Univerzální frézka Bernardo UWF 90 s digitálním odměřováním a pneumatickým upínáním
výkon 0,85/1,5 kW, otáčky (8 st.) 115 ÷ 1750 U.min-1, kužel vřetena ISO 40, zdvih pinoly 125 mm, vyložení max. 750 mm, naklopení hlavy ±90°, vzdálenost vřeteno/stůl max. 350 mm, vertikální a horizontální vřeteno, pneumatické upínání nástrojů, rozměry 1750 x 1500 x 2200 mm
359 448,65 Kč
297 065,00 Kč
bez DPH
Hmotnost brutto:
1 350,00 kg
1 350,00 kg
Dostupnost na dotaz
Vhodné příslušenství
Trn pro vyvrtávací hlavu s ISO 40
Katalog. č.: BER251011
Do 10 dnů
1 571,19 Kč
Koupit
Přesná vyvrtávací hlava Bernardo MK 4. Sada s noži pro otvory 10 ÷ 225 mm
Katalog. č.: BER251020
2 ks skladem
8 529,29 Kč
Koupit
Kleštinový upínač se sadou kleštin, ISO 40 - 15 kusů
Katalog. č.: BER261011
2 ks skladem
10 581,45 Kč
Koupit
Upínač frézy čelní ISO 40 / 27 mm
Katalog. č.: BER261058
Do 10 dnů
2 693,46 Kč
Koupit
Redukce ISO 40 / MK 2
Katalog. č.: BER261067
Do 10 dnů
1 859,77 Kč
Koupit
Redukce ISO 40 / MK 3
Katalog. č.: BER261068
1 ks skladem
1 859,77 Kč
Koupit
Redukce ISO 40 / MK 4
Katalog. č.: BER261069
1 ks skladem
1 859,77 Kč
Koupit
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 8
Katalog. č.: BER271001
1 ks skladem
12 922,20 Kč
Koupit
Horizontálně-vertikální kruhový dělící stůl Bernardo HV 10
Katalog. č.: BER271002
1 ks skladem
15 872,18 Kč
Koupit
Univerzální dělící hlava BS-1
Katalog. č.: BER271046
1 ks skladem
19 142,81 Kč
Koupit
Sada upínek Bernardo SPW 12 (58 ks)
Katalog. č.: BER281001
11 ks skladem
2 885,85 Kč
Koupit
Sada upínek Bernardo SPW 14 (58 ks)
Katalog. č.: BER281002
2 ks skladem
3 174,44 Kč
Koupit
Strojní svěrák Bernardo FJ 125 s velkým upínacím rozsahem
Katalog. č.: BER282086
2 ks skladem
11 639,60 Kč
Koupit

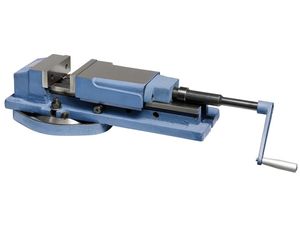

Strojní hydraulický svěrák Bernardo VH 125 s otočným stolem
Katalog. č.: BER282089
Do 10 dnů
18 758,03 Kč
Koupit
Dotykové čidlo Bernardo průměr 10 mm / 10 mm
Katalog. č.: BER321065
Do 10 dnů
737,50 Kč
Koupit
Přesné podkládací desky - sada 28 ks
Katalog. č.: BER351020
2 ks skladem
6 060,29 Kč
Koupit
Vrtáky s kuželovou stopkou Bernardo Sada B - 9 dílů MK 2/3 (14,5 ÷ 30 mm)
Katalog. č.: BER411051
1 ks skladem
3 463,02 Kč
Koupit
Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks
Katalog. č.: BER421016
18 ks skladem
4 424,97 Kč
Koupit
Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm
Katalog. č.: BER421020
18 ks skladem
3 046,18 Kč
Koupit
Rovinná fréza 75° Bernardo průměr 80 mm/B 27 mm
Katalog. č.: BER421085
Do 10 dnů
5 066,27 Kč
Koupit
Měnič kmitočtu posuvu pro osu Z
Katalog. č.: BER531020
Do 10 dnů
45 724,69 Kč
Koupit
Nivelační kyvný prvek Bernardo NE 120
Katalog. č.: BER532011
46 ks skladem
1 410,86 Kč
Koupit
Chladicí prostředek Bernardo MN 1103 univerzální, 5l kanystr
Katalog. č.: BER541206
9 ks skladem
1 218,47 Kč
Koupit

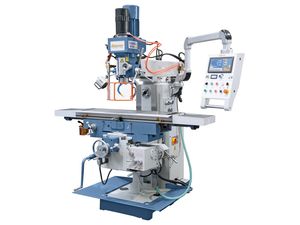

Univerzální frézka Bernardo UWF 90 s digitálním odměřováním a pneumatickým upínáním
Univerzální Frézka Bernardo UWF 90 s digitálním odměřováním a pneumatickým upínáním nástrojů
Univerzální frézky UWF, s novým digitálním odměřováním s LCD displejem pro všechny 3 osy, jsou vybaveny posuvy (včetně rychloposuvu) v osách X a Y, polohovacím motorem zdvihu stolu v ose Z.
Svou nabídkou možností ovládání posuvů doplněnou o využití rozsáhlého dodávaného příslušenství jsou velmi vhodným typem k využití v mechanických dílnách, opravárenských provozech a oblastech nástrojařské výroby.
- Optimální pro kusovou a malosériovou výrobu
- Vysoká přesnost běhu vřetene v přesných kuželíkových ložiscích
- Pravý a levý chod vřetene vhodný pro řezání závitů
- Rozměrný křížový stůl s T-drážkami a opracovanou upínací plochou
- Polohovací motor pro osu Z
- Základna stroje v těžkém provedení z litiny pro práci bez vibrací
- Rybinové vedení na osách X, Y, Z s vymezením vůlí klínovými lištami
- Velký rozsah počtu otáček a velikosti posuvu
- Frézka je vybavena automatickým posuvem (včetně rychloposuvu) stolu v osách X / Y
- Digitální odměřování polohy pro všechny tři osy
Součásti dodávky univerzální frézky Bernardo
- Digitální odměřování a zobrazení polohy ES-12 H s LCD displejem v osách x / y / z
- Pneumatické upínání nástrojů
- Chladicí systém
- Automatický posuv stolu v osách X / Y
- Polohovací motor pro osu Z
- Redukce ISO 40/MK 3
- Redukce MK 3/MK 2
- Redukce ISO 40/B 18
- Dlouhý frézovací trn 27 mm
- Horizontální opěrné ložisko
- Nastavitelný ochranný kryt
- Ochranný kryt pro horizontální frézování
- LED pracovní světlo
- Servisní a obslužné nářadí
Technické parametry
- Výkon motoru (vertikální vřeteno) [W]: 850 / 1 500
- Výkon motoru (horizontální vřeteno) [W]: 2 200
- Velikost stolu [mm]: 1 120 x 280
- Upnutí vřetena: ISO 40
- Počet otáček vřetena (vertikální) [U.min-1]: (8) 115 ÷ 1 750
- Počet otáček vřetena (horizontální) [U.min-1]: (12) 40 ÷ 1 300
- Zdvih pinoly [mm]: 125
- Dráha pojezdu podélně (x) [mm]: 600
- Dráha pojezdu podélně (x) [mm]: 610*
- Dráha pojezdu příčně (y) [mm]: 240
- Dráha pojezdu vertikálně (z) [mm]: 300
- Vzdálenost vřeteno / stůl [mm]: 35 ÷ 350
- Vyložení [mm]: 170 ÷ 750
- Hlava vřetena natáčecí [°]: ±90
- Stůl - rozsah výkyvu [°]: ±45
- Rozsah posuvu podélně [mm.min-1]: (8) 32 ÷ 700
- Rychloposuv (osa Z) [mm.min-1]: 660
- Velikost T-drážek [mm]: 14
- Rozměry (š x h x v) [mm]: 1 750 x 1 500 x 2 200
- Hmotnost ca. [kg]: 1 300
