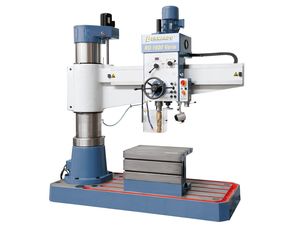

Top modely z řady našich radiálních vrtaček série se vyznačují masivní a pevnou konstrukcí,
jednoduchým ovládáním.
Tato radiální vrtačka je ideální stroj pro vrtání, zahlubování a vystružování
(například ocelových nosníků, přírub, ...), tedy všestranným pomocníkem pro
mechanické dílny, opravárenské a strojírenské provozy, …
Rameno výložníku, vrtací hlava a sloup mají nezávislé hydraulické zajištění polohy
Přehledně umístěné ovládací a obslužné prvky na přední straně stroje
Broušený ocelový sloup, odolný proti krutu, zajišťuje práci bez vibrací
Masivní pinola zajišťuje vysokou stabilitu
Změna směru otáčení, popřípadě vypnutí spojky vřetena, se provádí přepínačem na spodní straně vrtací hlavy
Uložení vřetena v přesných ložiscích zajišťuje velmi nízkou házivost
Kalená a broušená ozubená kola běží v olejové lázni
Jednoduché nastavení výšky ramena výložníku motorem zdvihu, poloha vřetena zůstává nezměněná, ideální pro sériovou výrobu
Vrtací hlavu a sloup lze volitelně současně, popř. jednotlivě, zajistit nebo uvolnit přepínačem
Součásti dodávky radiální vrtačky Bernardo
Krychlový stůl/kostka
Upínací trn MK 4 / B 16
Redukce MK 4/MK 3
Redukce MK 3/MK 2
Pracovní LED osvětlení
Prvotní olejová náplň Shell Tellus 46
Chladicí systém
Digitální zobrazení počtu otáček
Motor zdvihu ramena
Hydraulický motor
Výškově nastavitelný ochranný kryt
Obslužné a servisní nářadí
Technické parametry
Výkon motoru [W]: 2 000
Průměr vrtáku [mm]: 40
Řezání závitů max.: M30
Vyložení min. / max. [mm]: 250 ÷ 1 150
Vertikální posuv ramena [mm]: 600
Přesouvání vrtací hlavy (horizontálně) [mm]: 905
Zdvih pinoly [mm]: 290
Upínání (provedení) vřetene: MK 4
Otáčky vřetene [U.min-1]:
(9) 63 ÷ 2 000
Rozsahy posuvů [mm.U-1]: (6) 0,08 ÷ 0,50
Vzdálenost vřetena - krychlový stůl [mm]: 95 ÷ 650
Vzdálenost vřetena - základna [mm]: 550 ÷ 1 105
Pracovní plocha základny [mm]: 1 170 x 790
Krychlový stůl (d x š x v) [mm]: 640 x 450 x 450
Rozměry stroje (d x š x v) [mm]:
1 950 x 980 x 2 420
