• Výkon motoru [W]: 2 200
• Napájecí napětí [V]: 400
• Počet rychlostí: 1
• Rychlost pásu (plynule) [m.min^-1]: 10 ÷ 60
• Prořez kulatého / plochého materiálu při 90° [mm]: 330 / 460 x 250
• Prořez čtvercového materiálu při 90° [mm]: 250 x 250
• Prořez kulatého / plochého materiálu při 45° vpravo [mm]:305 / 305 x 250
• Prořez čtvercového materiálu při 45° vpravo [mm]:250 x 250
• Prořez kulatého / plochého materiálu při 45° vlevo [mm]:305 / 305 x 250
• Prořez čtvercového materiálu při 45° vlevo [mm]:250 x 250
• Prořez kulatého / plochého materiálu při 60° vpravo [mm]:205 / 205 x 250
• Prořez čtvercového materiálu při 60° vpravo [mm]:205 x 205
• Rozměr pásu - délka [mm]: 3 960 x 34 x 1,1
• Výkon čerpadla chlazení [W]: 45
• Pracovní výška [mm]: 860
• Rozměr stroje [mm]: 2 380 x 1 740* x 2 000
• Hmotnost [kg]: 1 015

^* Poznámka: se 2 válečkovými dopravníky je délka 6 580 mm

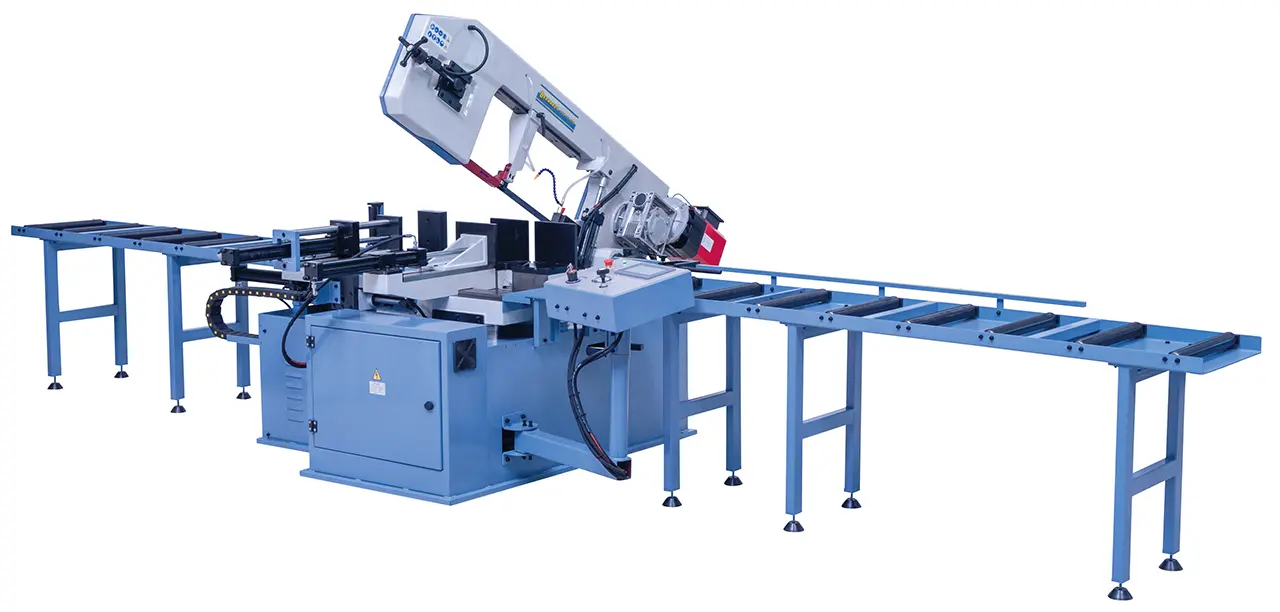

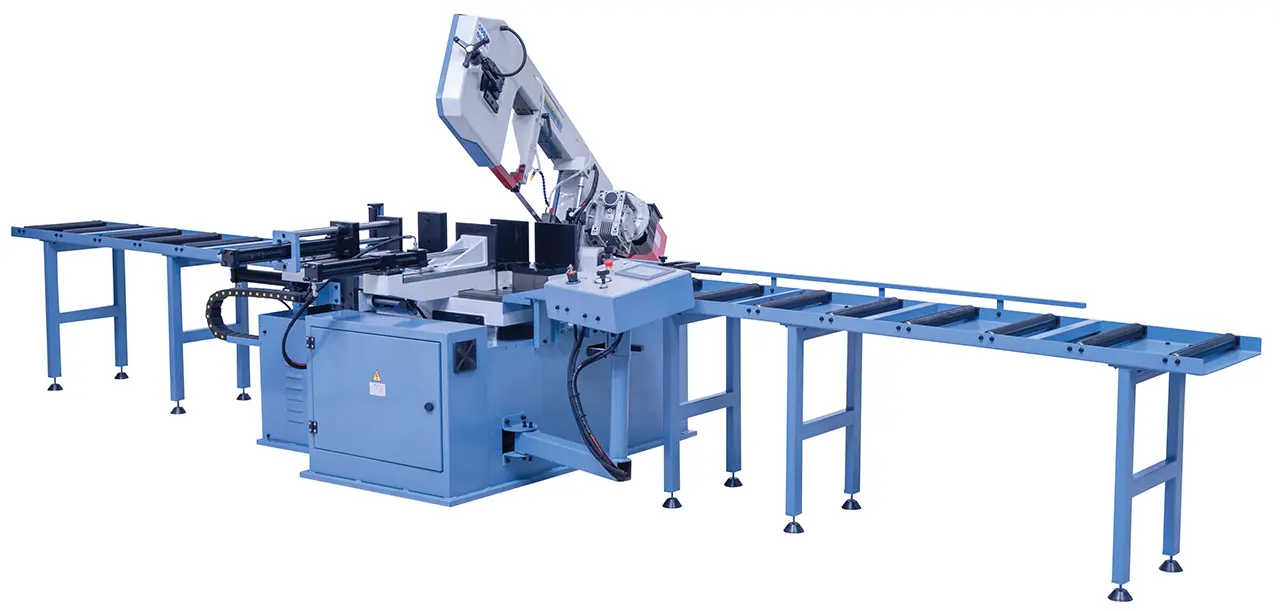

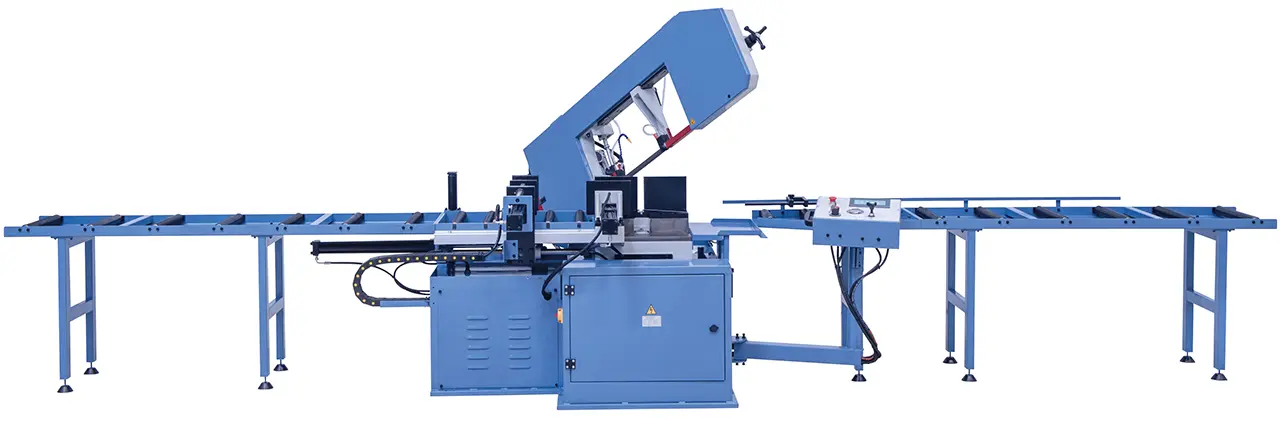

Plně automatická pásová pila Bernardo CGS 330 s pokosem (do 60°) s rozsáhlým vybavením (např. řízení PLC, plynule nastavitelná rychlost pásu, automatická kontrola přetržení pásu, ...)

• Integrované řízení PLC umožňuje předdefinovat požadovaný počet kusů a délku řezu, což zajišťuje ekonomickou sériovou výrobu
• Plně automatický provoz včetně automatického zvedání ramene pily

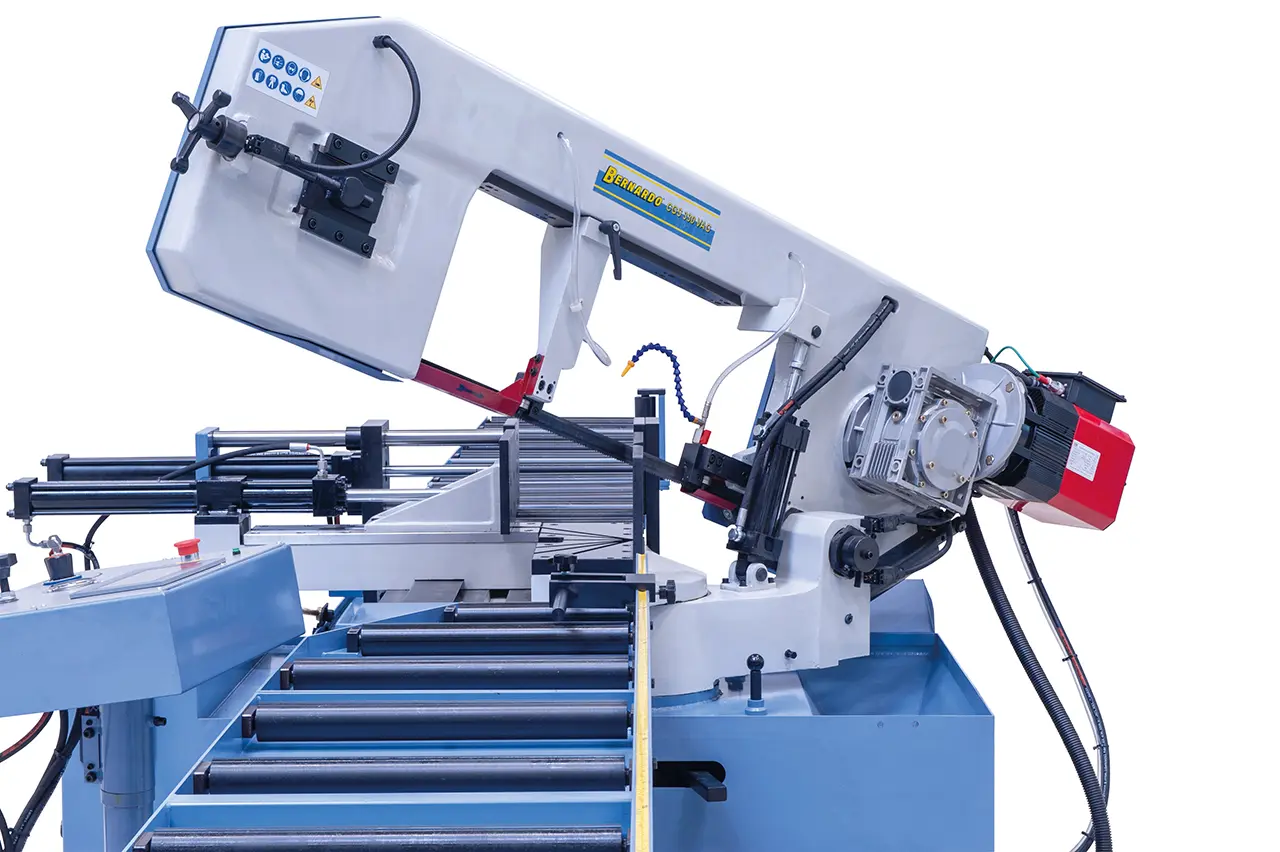

• Silně dimenzované rameno pily bez kroucení pro přesné výsledky řezání
• Otočný držák pily pro pokosové řezy do 60°

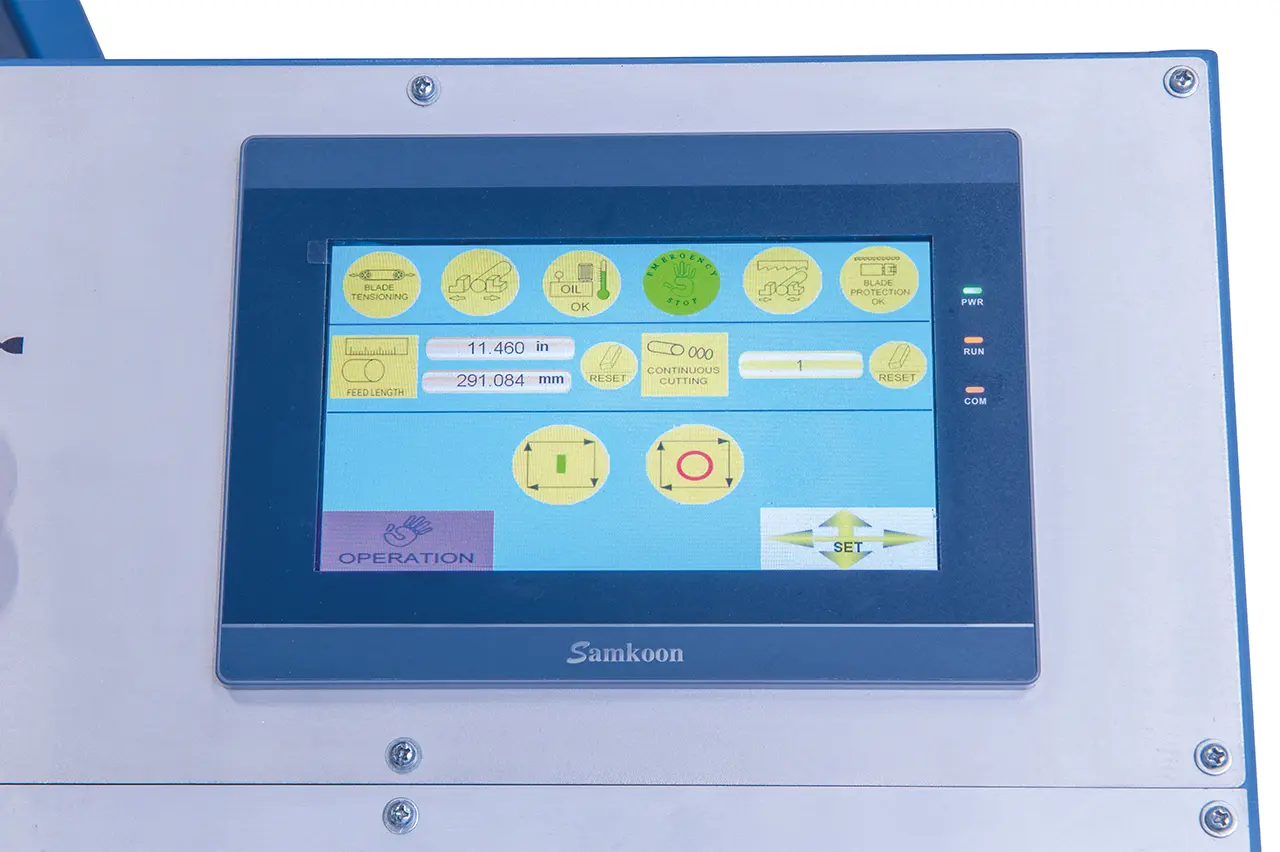

• Řízení PLC s umístěním programové paměti pro zadání požadovaného počtu kusů a délky řezu, s automatickým vypínáním na konci programu
• Pro řezání profilů, trubek, pevných materiálů ze železa a neželezných materiálů

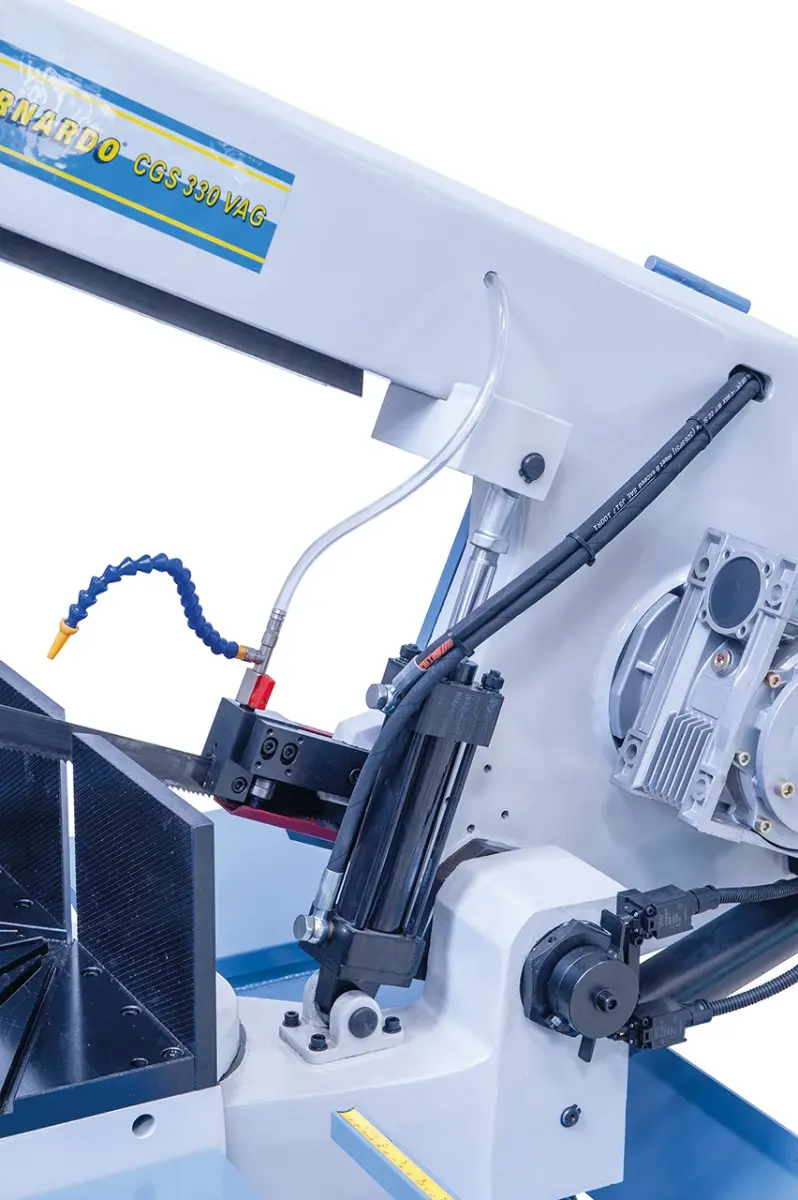

• Nastavitelný hydraulický válec pro regulaci kontaktního tlaku držáku pily

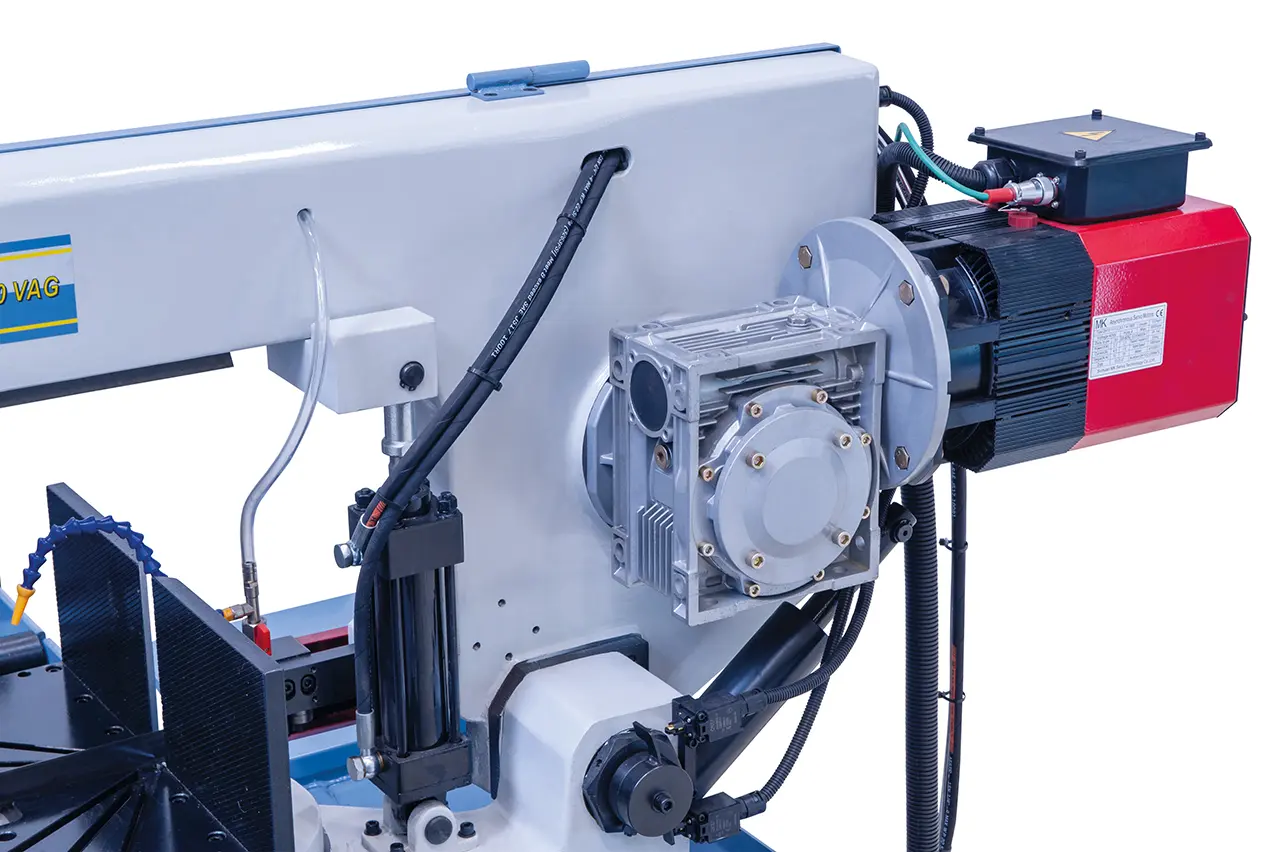

• Optimální přenos výkonu na oběžné kolo pomocí kalené a broušené šnekové hřídele a šnekového kola
• Plynulé nastavení řezné rychlosti od 10 - 60 m/min pomocí frekvenčního měniče

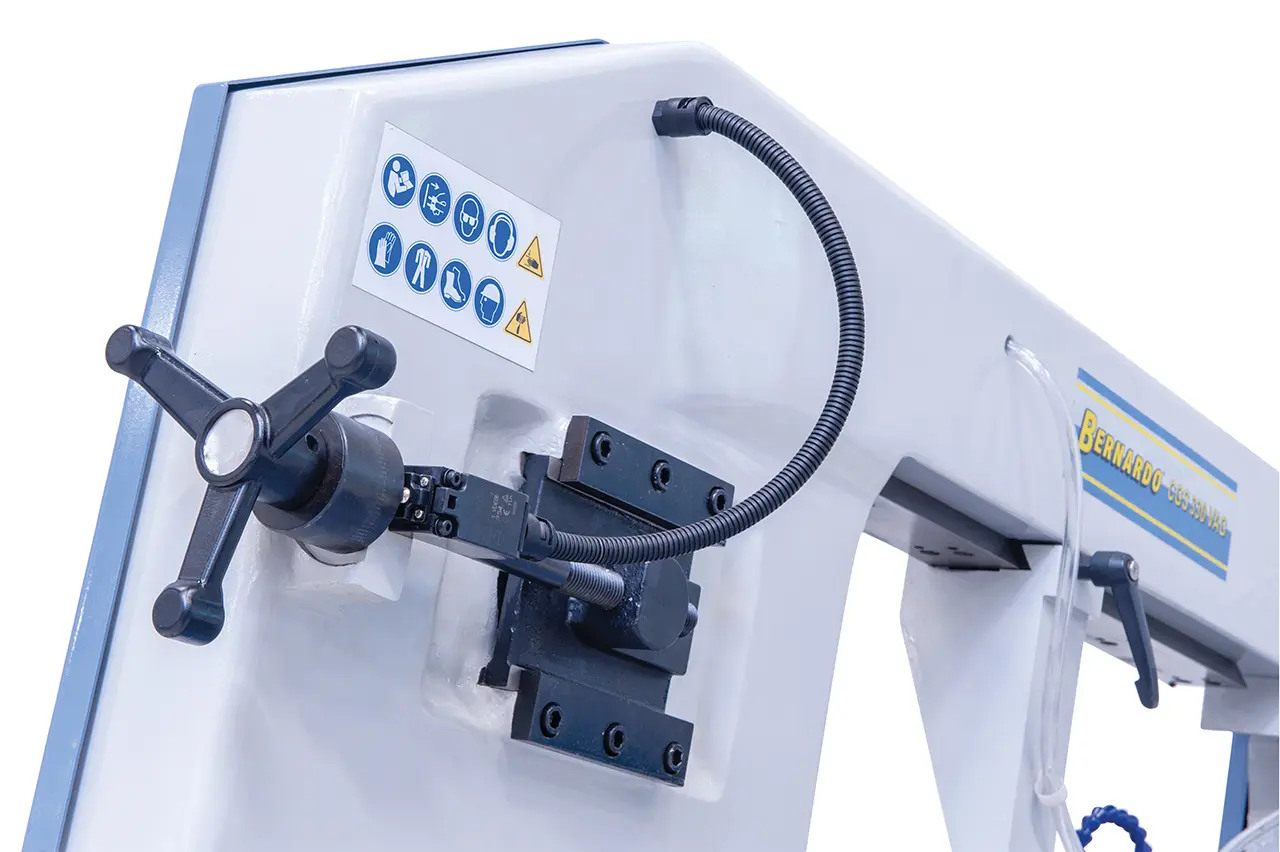

• Vedení pilového kotouče pomocí kombinovaného vodicího systému s válečkovou čelistí a karbidovými břitovými destičkami
• Automatická kontrola zlomení pásu zastaví stroj v případě prasknutí pilového kotouče

Součásti dodávky automatické pásové pily na kov Bernardo

• Pilový pás
• Doraz obrobku

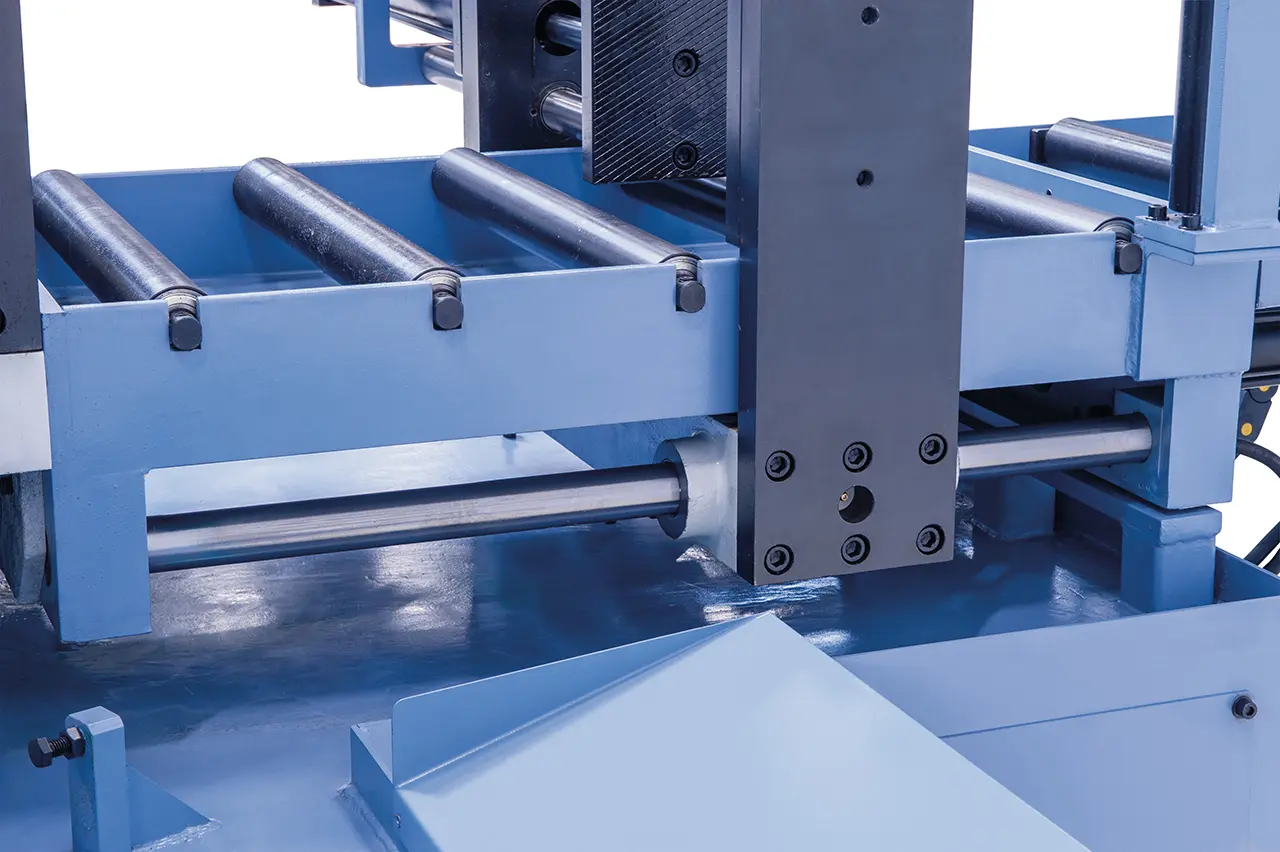

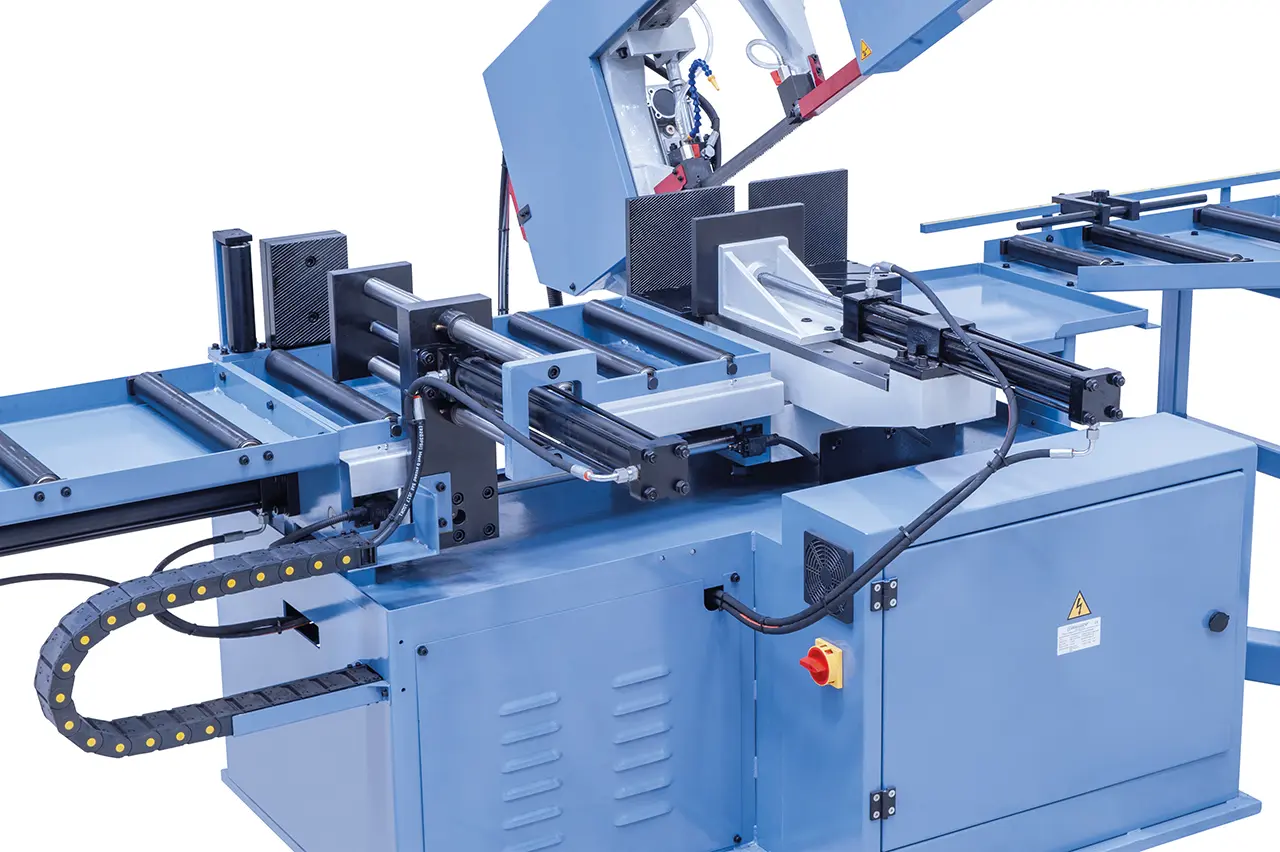

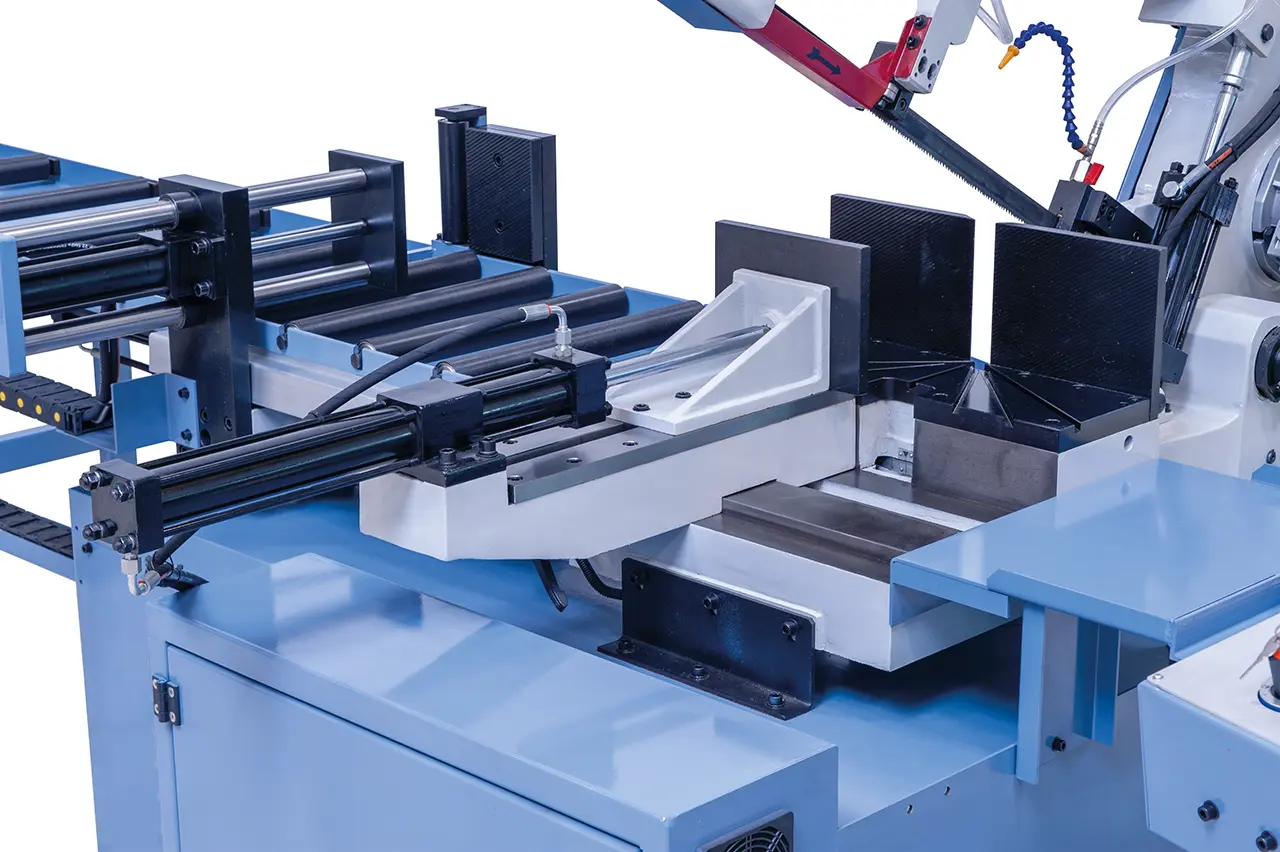

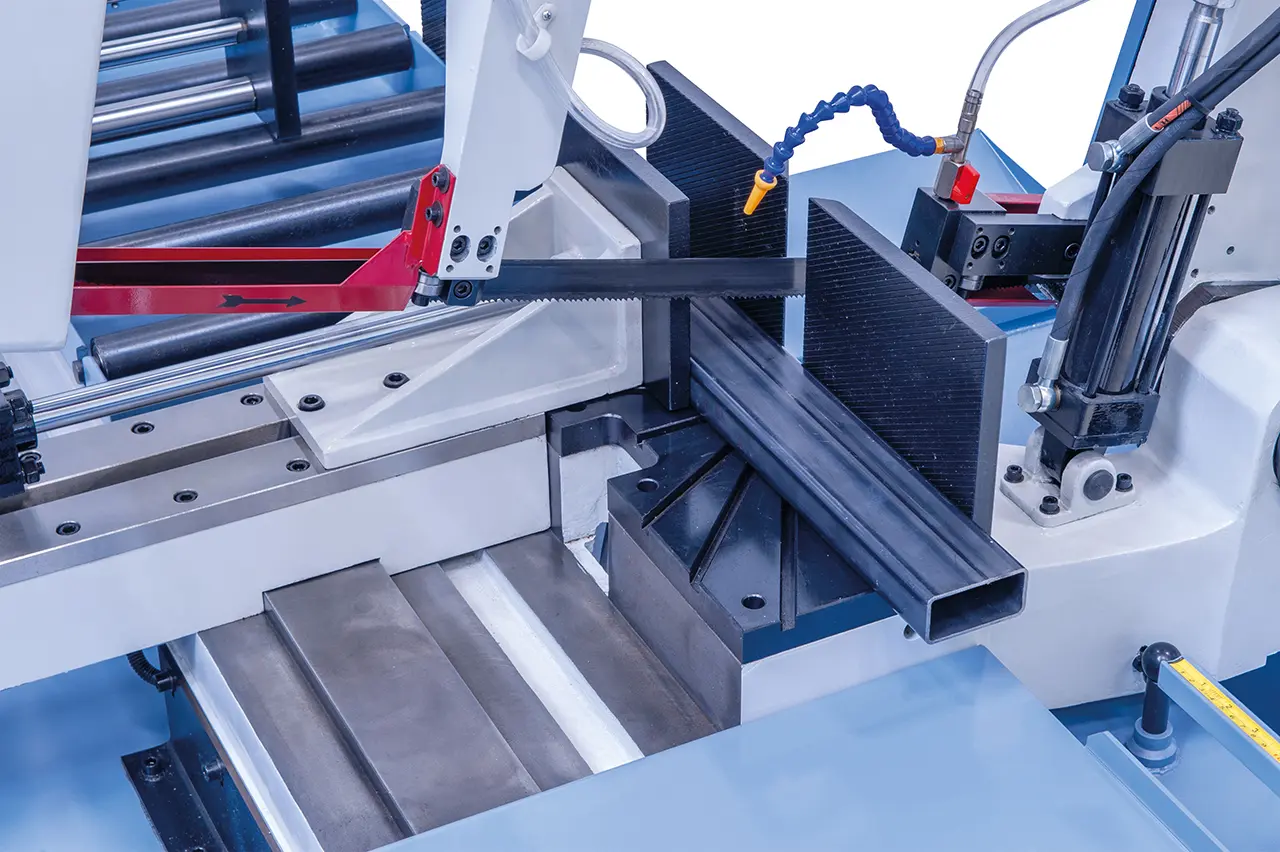

• Hydraulický rychloupínací svěrák

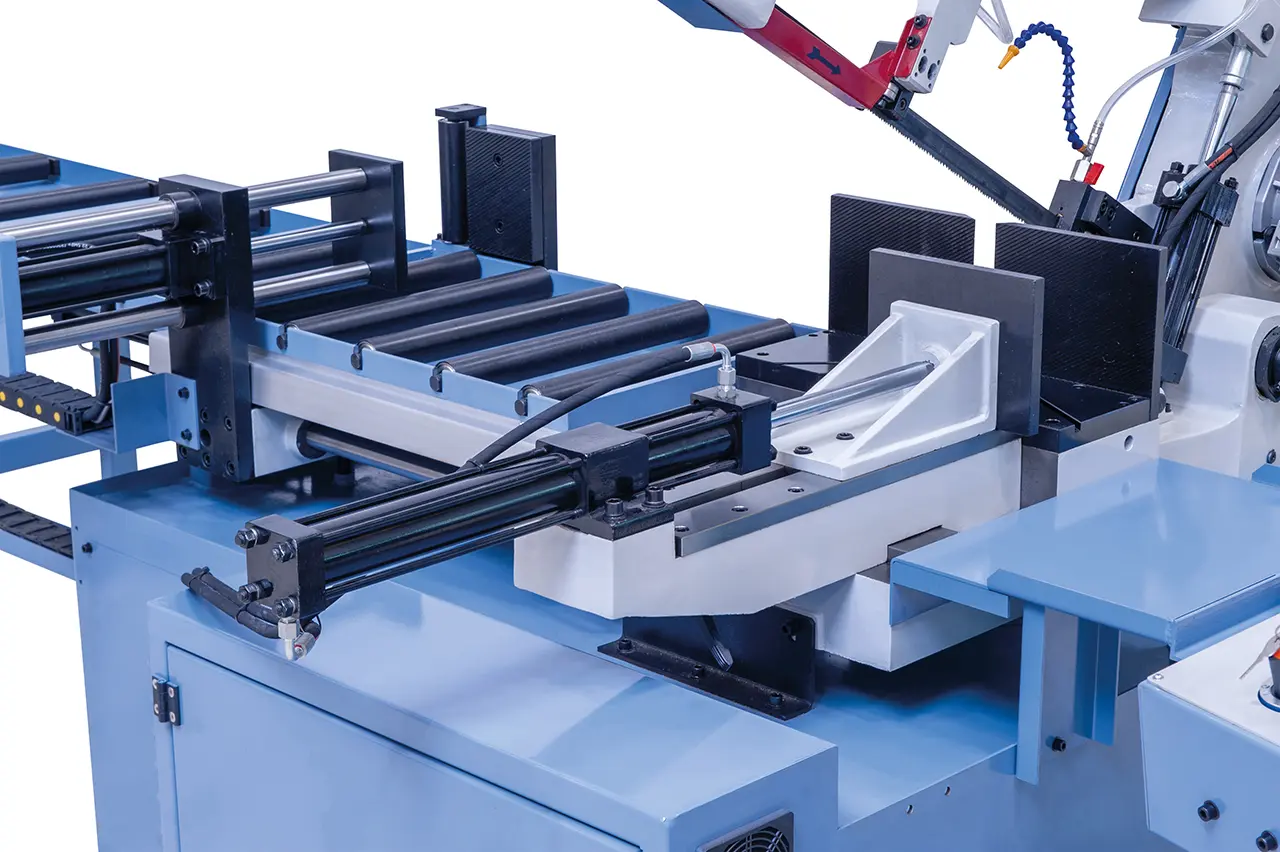

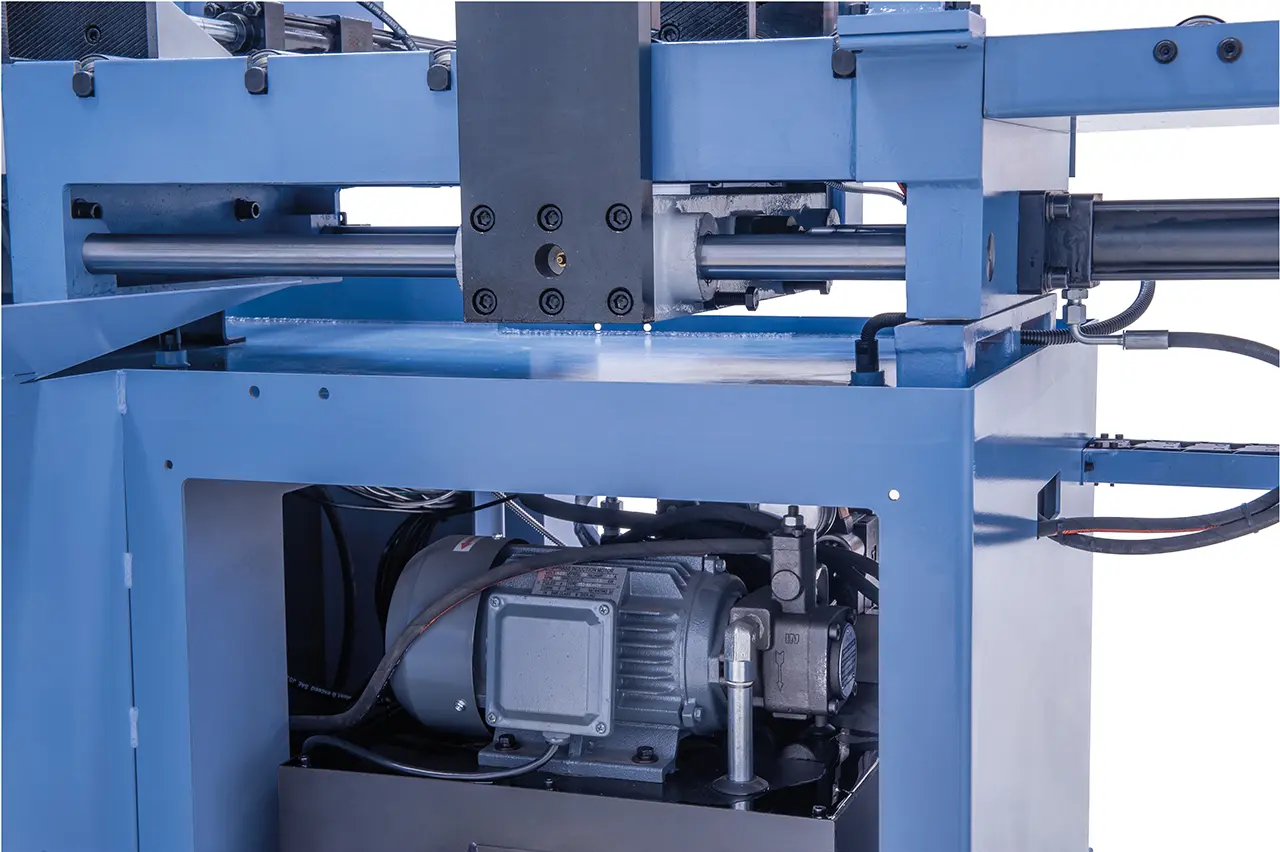

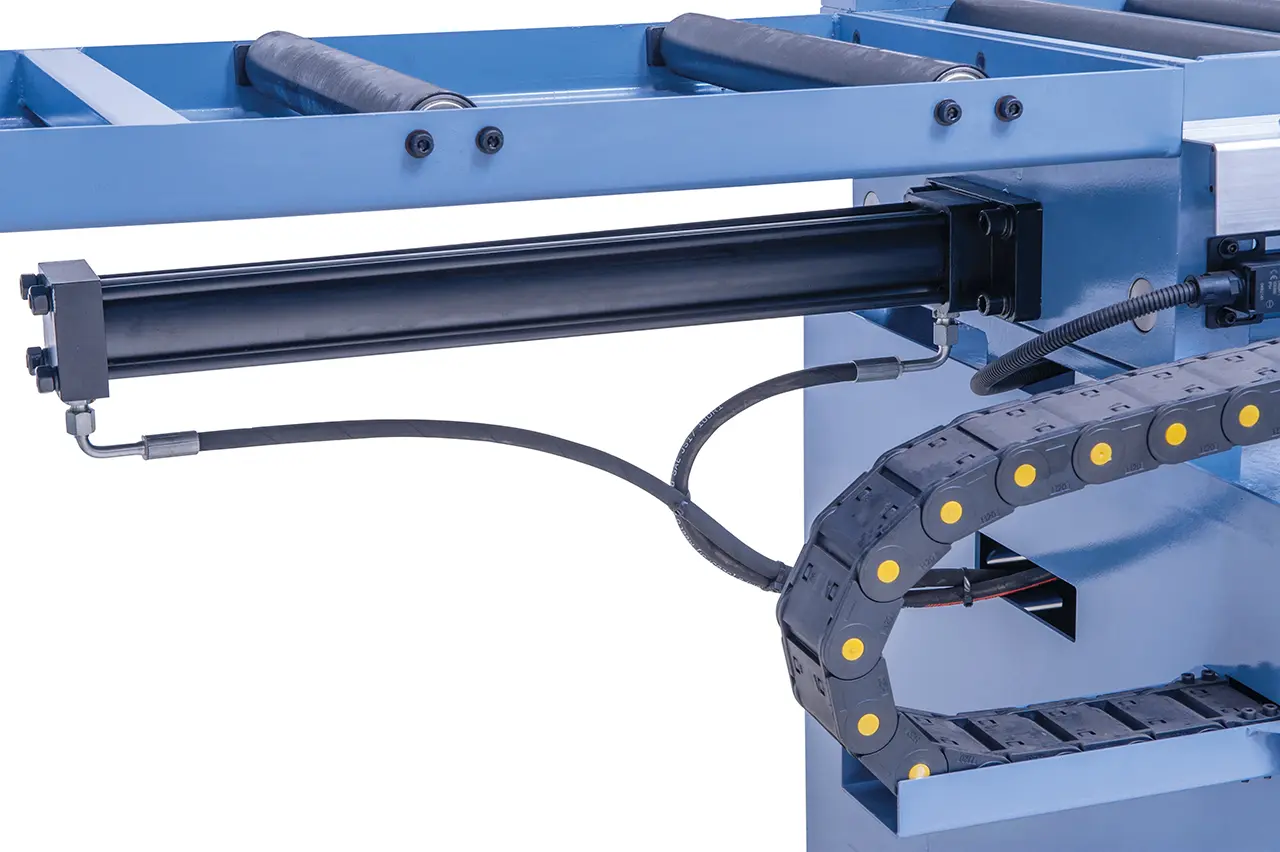

• Hydraulický posuv obrobku
• Zařízení pro přívod řezné kapaliny
• Hydraulické spouštěcí válce
• Frekvenční regulace rychlosti pilového pásu
• Hlavní vypínač v podpěťovým spouštěčem a jištěním motoru
• Regulace řezného tlaku
• Automatická kontrola přetržení pilového pásiu
• Řízení PLC

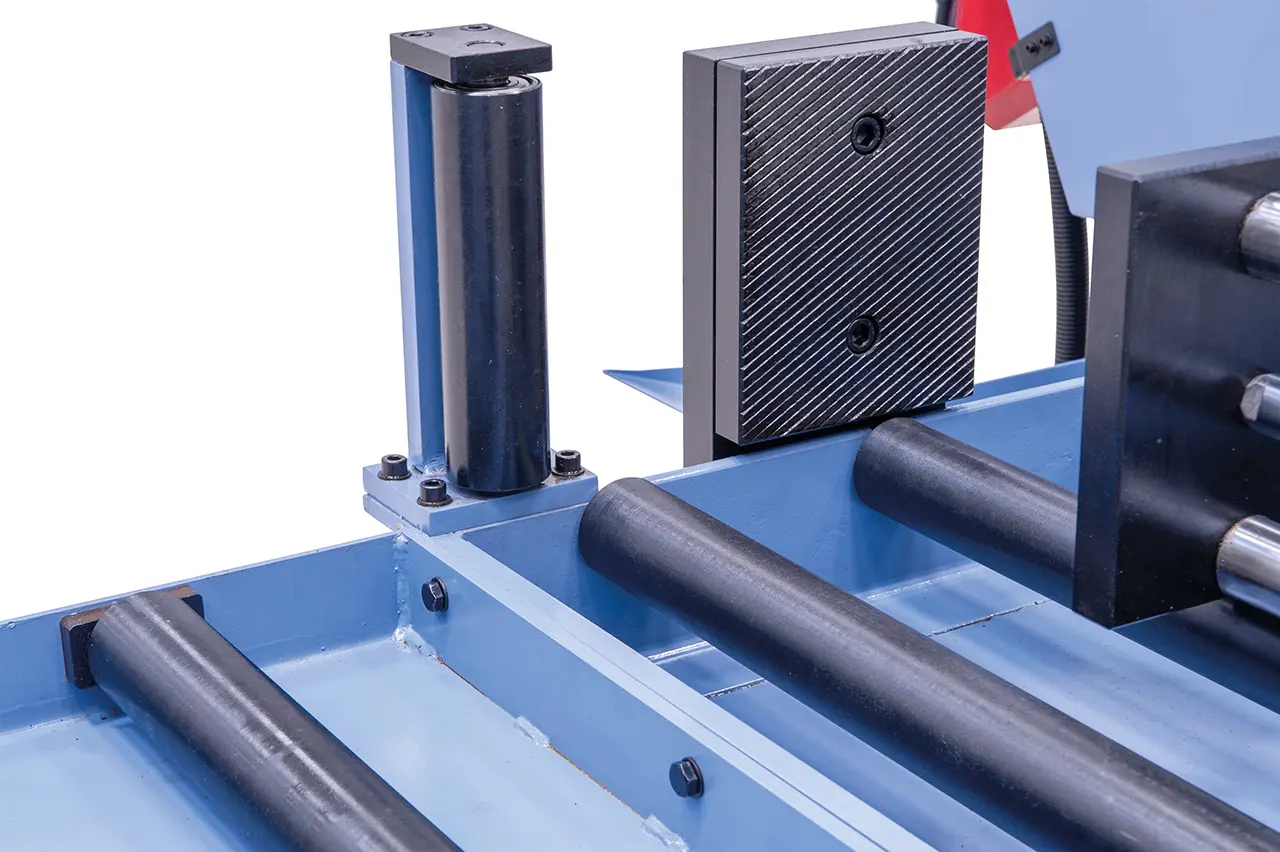

• 2x válečkový dopravník
